四路集成式流体管道分流连接结构

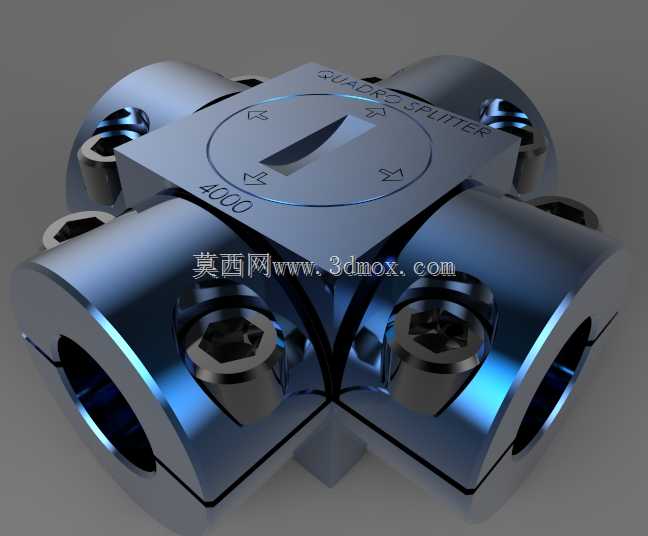

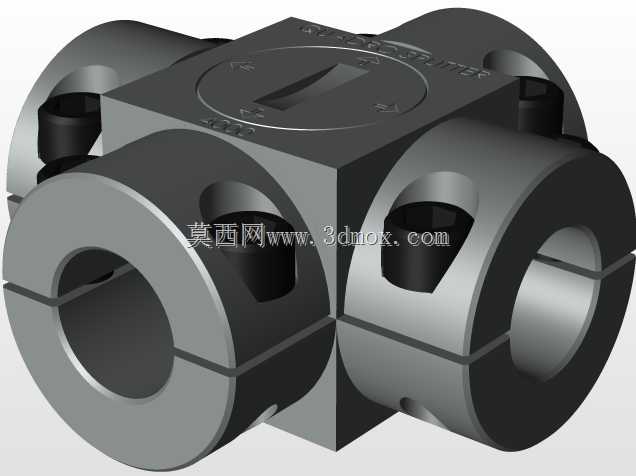

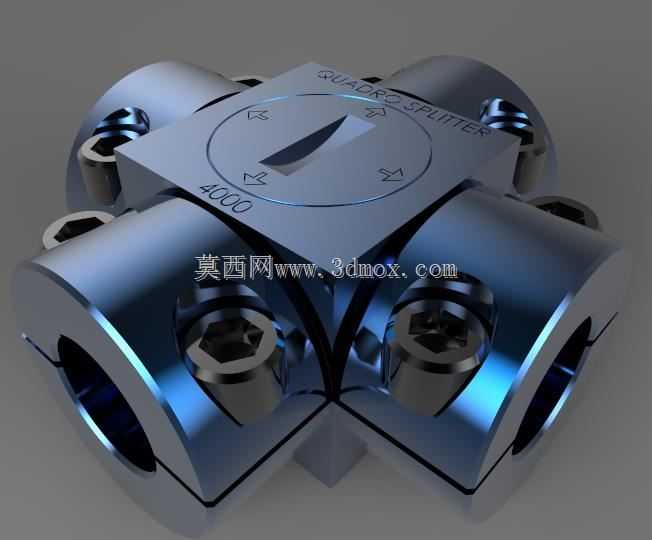

这款四路分流结构主要面向多支路流体管路的集中布设场景，在气动控制回路、小型液压分支系统、实验室气路排布、小型冷却循环管路中都能见到这类结构的应用，它的核心作用是将单路输入的流体介质均匀分配到四个独立输出支路，替代传统多接头拼接的管路布局，减少管路连接点的泄漏风险，同时压缩管路安装所需的空间。从结构设计来看，主体采用对称式十字布局，四个输出接口沿中心腔体呈90度径向均匀分布，中心位置设置有流道调节结构，可根据实际工况调整各支路的通断状态或者流量分配比例，接口位置采用内六角紧固件实现上下阀体的密封锁紧，密封面经过精密贴合处理，能够承受常规工况下的流体压力，避免介质从阀体结合面渗漏。设计过程中优先考虑了安装的便捷性，整体结构的外轮廓为规整的方形切角造型，四个接口的中心轴线处于同一水平面，安装时可直接通过接口螺纹与外部管路对接，不需要额外设计定制安装支架，阀体上预留的平面可直接贴附在安装基面，通过侧面的固定孔完成锁紧固定，安装边界清晰，不会与周边相邻的管路、元器件产生干涉。流道设计采用圆弧过渡结构，避免直角流道带来的介质流动阻力激增问题，减少流体在阀体内的压力损失，同时也能避免介质中的杂质在直角位置沉积堵塞流道。四个输出接口的通径保持一致，能够保证各支路的流量分配均匀性，适合同等流量需求的多支路同步供料、供气场景。阀体的分体式结构设计也兼顾了后期维护的便利性，拆卸锁紧螺丝即可打开阀体清理内部流道的杂质，不需要将整个分流结构从管路上完全拆除，降低日常维护的工作量。这类分流结构相比传统的多个三通、接头拼接的管路方案，整体集成度更高，管路排布更整齐，能够有效减少管路系统的故障点，在紧凑型设备的内部管路布设中优势尤为明显，不需要为复杂的接头拼接预留额外的操作空间，也能避免多接头拼接带来的管路应力集中问题，提升整个管路系统的运行稳定性。
