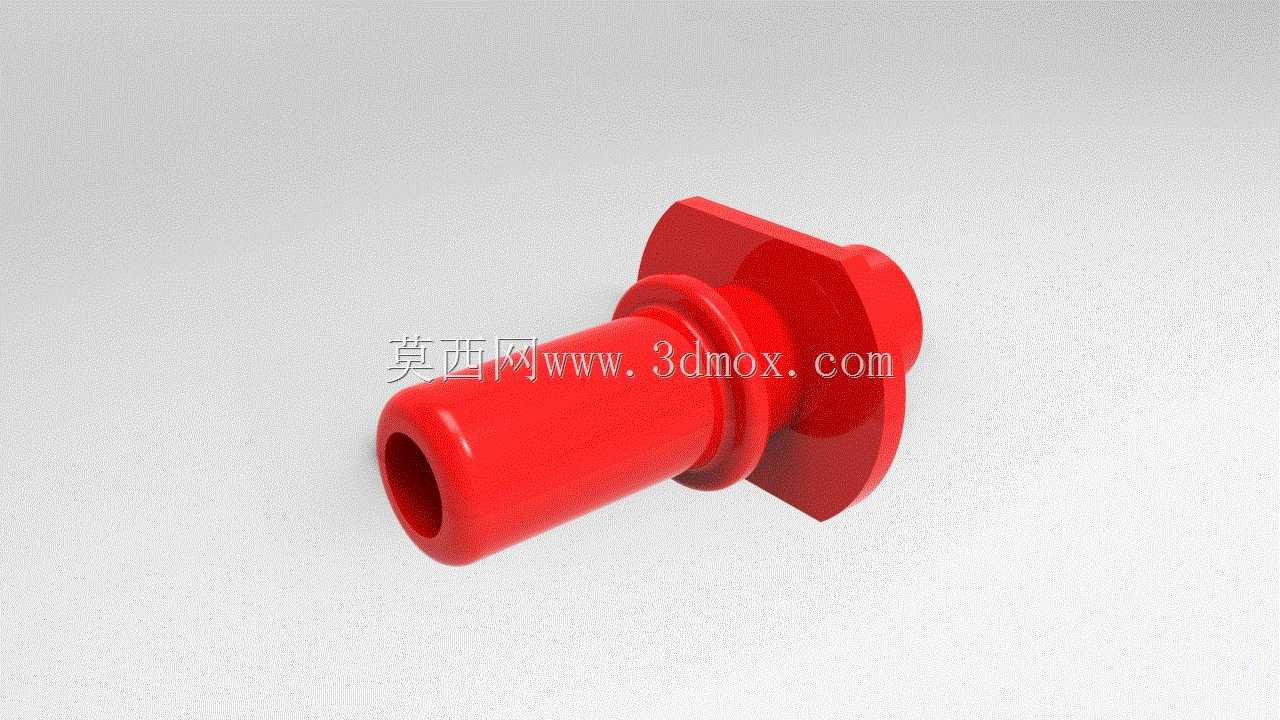

气动管路用快插式红色塑料软管接头

这类软管接头多应用在低压气动回路、小型流体输送管路、实验室气路以及民用净水设备的管路衔接场景中，核心作用是实现柔性软管与硬质基座之间的快速连通与密封，避免管路对接处出现泄漏、松脱的问题。从结构设计来看，接头主体采用直通式流道设计，内部流道无突兀变径，能最大程度降低流体通过时的压损，减少管路输送过程中的能耗损失。插入软管的一端外壁做了环形凸棱结构，当软管套入后，凸棱会嵌入软管内壁，配合外置的管卡或者软管自身的抱紧力，就能实现足够的拉脱强度，避免管路带压运行时接头与软管脱开。靠近安装基座的位置设置了带翼缘的定位结构，翼缘的两个平直边可以在安装时提供受力点位，方便操作人员用手指或者简易工具推压到位，同时翼缘端面可以贴合安装基座的表面，控制接头的插入深度，避免插入过深堵塞基座侧的流道，或是插入过浅导致密封失效。接头整体采用等壁厚设计，塑料材质成型时壁厚均匀能有效避免注塑过程中出现缩痕、内应力集中的问题，提升成品的结构强度与耐压能力。安装边界方面，接头插入基座的部分外径与基座安装孔为小间隙配合，装配时仅需涂抹少量密封脂即可推入到位，不需要额外加工螺纹或者焊接固定，适合小空间内的快速装配作业。翼缘的外径尺寸大于安装孔直径，装配到位后翼缘会完全覆盖安装孔与接头之间的缝隙，既可以起到轴向定位的作用，也能阻挡外部灰尘、杂质进入安装缝隙，避免长期使用后缝隙积污影响接头拆卸。在实际选型应用中，这类接头适配的软管内径与接头插管段外径为过盈配合，过盈量控制在0.3-0.5mm区间时，既能保证装配时不需要过大的推力就能将软管套入，也能在0.8MPa以内的工作压力下保持可靠密封，不会出现渗漏问题。接头的插管段端部做了圆角导向处理，套入软管时不会刮伤软管内壁，避免软管内壁产生碎屑进入管路造成下游阀件、元器件堵塞。带翼缘的结构也让这类接头特别适合在塑料壳体、薄壁设备面板上安装，不需要额外配置紧固件，仅依靠基座另一侧的卡扣或者锁紧环就能完成固定，装配效率比传统螺纹式接头提升40%以上，非常适合大批量装配的民用电器、小型气动设备生产线使用。日常维护时，拆卸这类接头只需要按住翼缘端面反向拔出即可，不需要借助专业工具，后期更换软管或者维护管路的操作门槛很低。
