16-18方自卸车货厢及车身结构设计

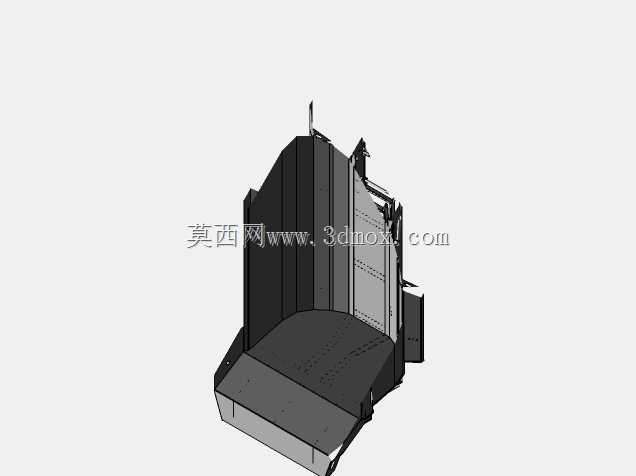

该模型还原的是重载自卸车的核心车身与货厢结构，主要面向城建渣土转运、矿山散料短途倒运、基建工地土石方清运等场景，这类作业场景普遍存在载荷波动大、作业环境粉尘多、卸料频次高的特点，对结构抗冲击性、举升稳定性都有明确的工程要求。从结构设计逻辑来看，货厢采用16-18立方米的容积设定，匹配三轴重载底盘的承载上限，厢体主承载面采用高强度耐磨钢板拼接设计，侧围与底板的焊接位置做了圆弧过渡处理，避免散料卸料时的卡滞残留，同时减少应力集中点，应对重载举升时的结构形变。货厢尾部的铰接结构与翻转支座做了加强设计，匹配前置式液压举升机构的安装点位，举升过程中货厢的翻转角度可以达到45度以上，保证粘性散料能够顺利滑落，不会在厢底残留积料。车身部分的设计充分考虑了工程场景的使用需求，驾驶室采用短舱设计，在保证驾乘空间的前提下缩短整车轴距，提升工地狭窄路段的转弯通过性，驾驶室下方的底盘安装位预留了液压油箱、储气筒、后处理装置的安装空间，所有外接部件的安装边界都做了干涉校验，避免车辆在颠簸路面行驶时出现部件磕碰。货厢的边板做了加高加强处理，上沿设置了外翻的加强筋，既可以提升厢体的抗胀厢能力，避免装载大密度矿石时侧围外凸变形，也能作为人工清理厢体时的踩踏着力点。在安装边界的设定上，货厢与底盘车架的连接支座位置完全匹配主流三轴重载自卸车的车架孔位，副车架与主车架的连接采用U型螺栓配合止推板的结构，能够承受重载行驶时的纵向冲击与横向扭转，不会出现货厢移位的问题。设计过程中针对货厢的受力分布做了针对性优化，底板下方的纵梁采用不等高截面设计，靠近举升支座的位置截面高度更大，承载能力更强，向尾部逐渐过渡降低重量，在保证结构强度的前提下控制整备质量，提升车辆的额定载质量利用率。这类结构的三维建模过程中，需要重点核对举升机构的运动行程，避免举升过程中货厢与驾驶室后部、底盘附件出现运动干涉，同时要确认货厢满载状态下的重心位置，保证车辆行驶与举升过程中的稳定性，防止侧翻风险。
