小型螺旋弹簧式减震缓冲构件

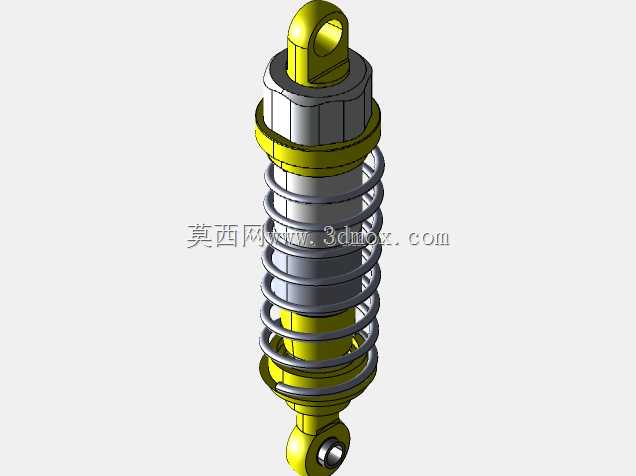

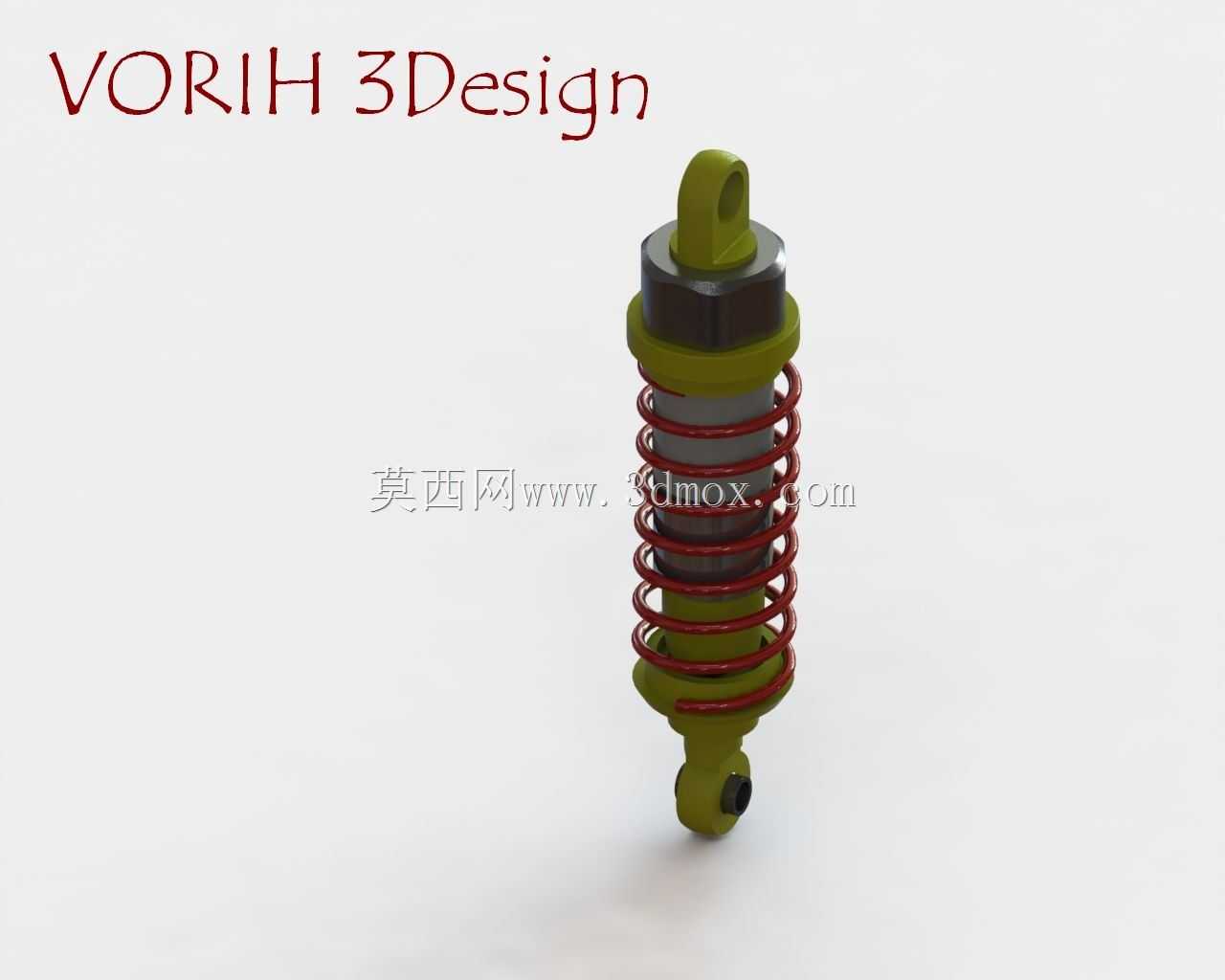

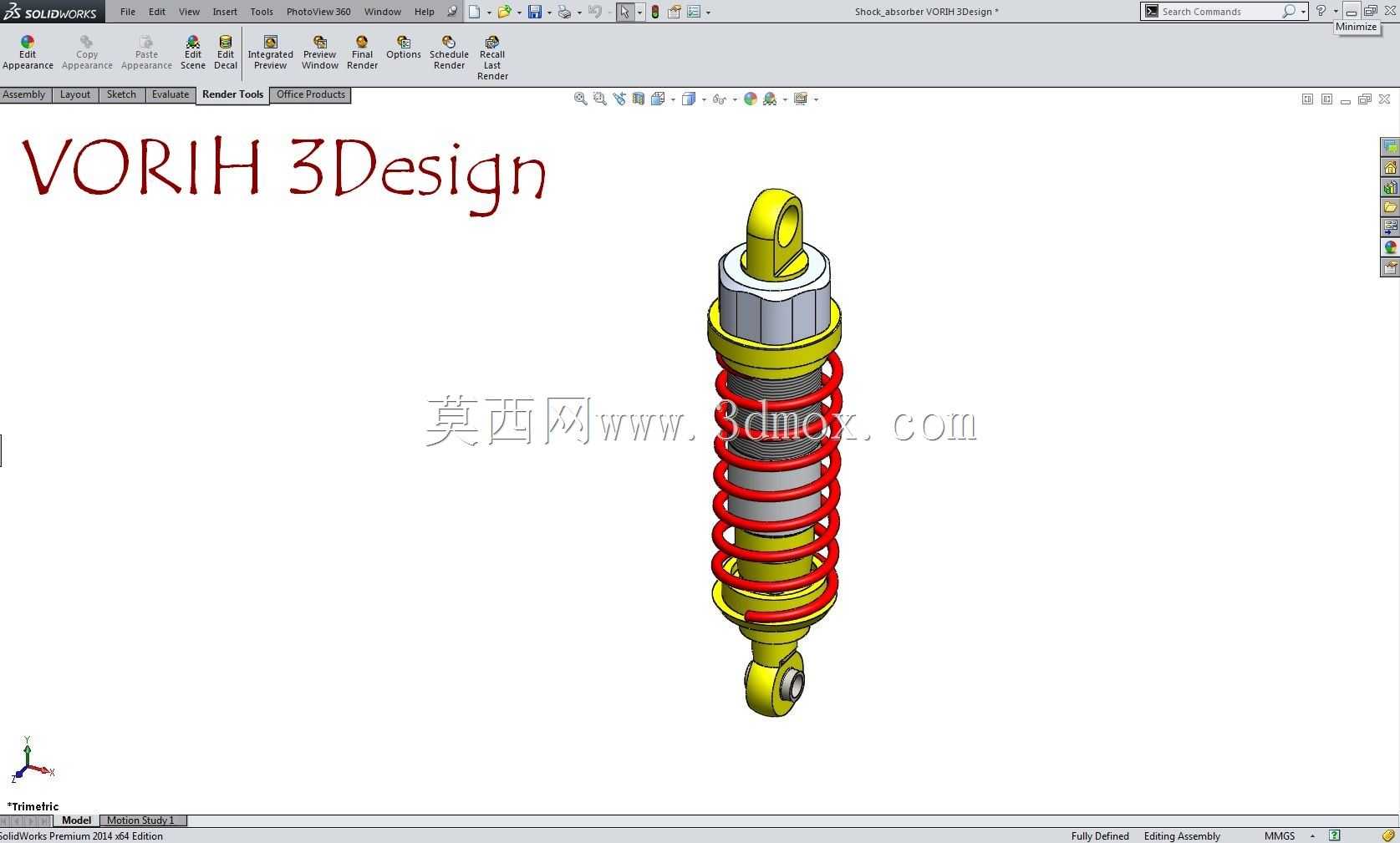

这款螺旋弹簧式减震构件，核心应用场景覆盖小型非道路移动机械、轻型代步车辆、小型自动化设备的隔振工位，也可适配部分工业试验台的缓冲限位环节，核心作用是吸收构件运行中产生的往复冲击动能，衰减振动传递幅值，避免刚性碰撞带来的结构疲劳损伤，同时保障相连部件的运行姿态稳定。从功能特性来看，该构件采用圆柱螺旋压缩弹簧作为弹性蓄能主体，搭配上下两端的吊环式安装接头，内部设置阻尼芯轴约束弹簧的径向窜动，避免弹簧受压时出现侧弯失稳的问题；上下端的吊环结构采用铰接式安装逻辑，可适配小角度的安装偏差，补偿设备运行中产生的小幅摆角，避免安装位出现附加弯矩导致的构件早期损坏。设计过程中，首先根据目标承载工况确定弹簧的线刚度参数，匹配对应线径、中径、有效圈数的弹簧规格，确保额定载荷下弹簧的压缩量处于合理区间，既不会因刚度过大导致缓冲效果不足，也不会因刚度过小出现过载并圈失效的问题；外部的弹簧护筒结构一方面约束弹簧的径向变形范围，另一方面可阻挡运行环境中的粉尘、砂砾进入阻尼配合面，降低构件的磨损速率，延长实际使用寿命。安装边界方面，上下吊环的同轴度公差控制在合理范围内，安装时需保证两端铰接销轴的轴线平行，避免构件受扭；构件的最大伸展长度、最小压缩长度均预留了足够的行程余量，适配常见的10-50mm动行程缓冲需求，安装位的预留径向空间需大于弹簧外径，避免弹簧伸缩过程中与周边构件发生剐蹭。在结构细节处理上，弹簧两端做了并圈磨平处理，保证弹簧端面与上下安装座的贴合度均匀，避免局部应力集中；吊环内部的铰接孔预留了衬套安装位，可根据使用场景选配金属衬套或者橡胶衬套，前者适用于承载较大、定位精度要求高的工位，后者适用于需要额外隔振、降低高频振动传递的场景。
