复古航空转弯倾斜仪仿真结构

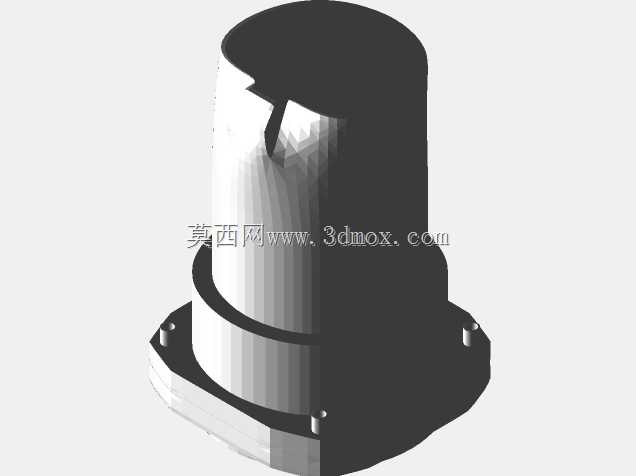

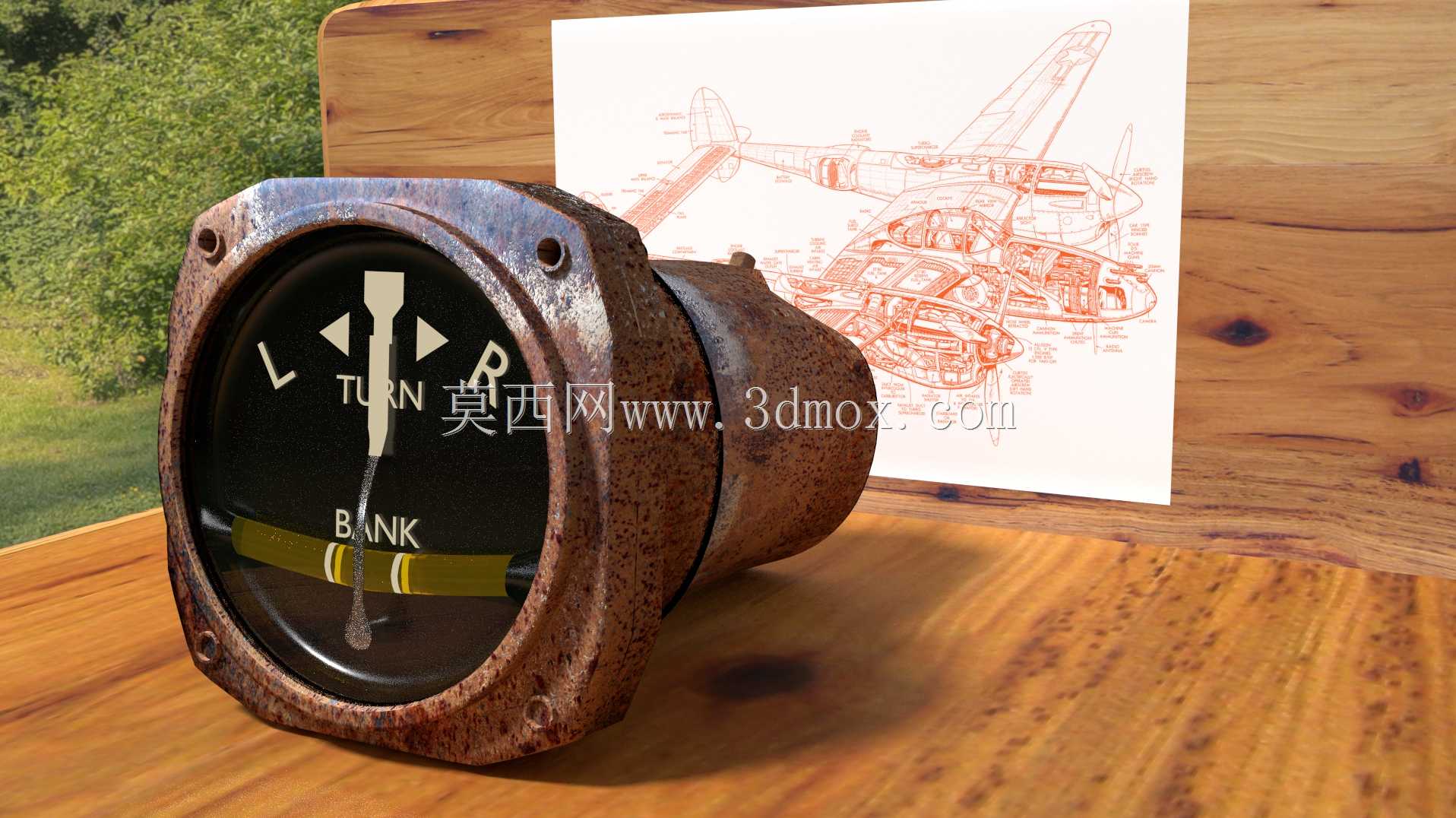

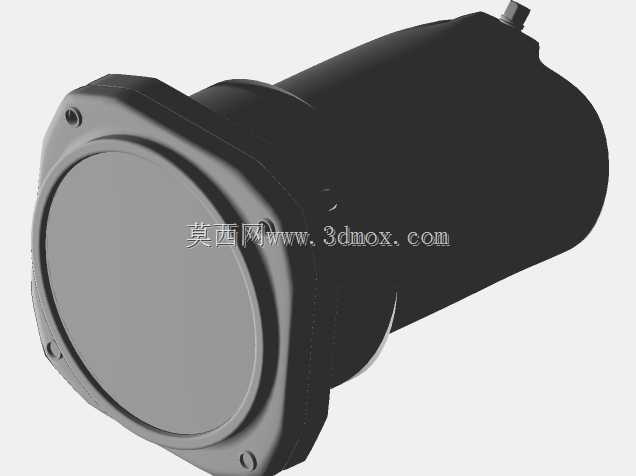

这款转弯倾斜仪是早期螺旋桨战机座舱内的核心姿态指示部件，主要用于低空复杂气象飞行、编队转弯机动场景下，为飞行员提供精准的转弯方向、侧滑程度以及机身倾斜状态参考，避免飞行员在无目视地平线参考的云中飞行、夜航场景下出现空间迷向，是20世纪中期活塞式战机、小型通用飞机上的标配飞行仪表。从结构设计来看，该仪表采用圆形法兰边安装结构，金属壳体做了氧化做旧处理，还原了长期使用后的金属锈蚀质感，正面表盘采用高对比度黑底白字标识，左侧标注L、右侧标注R对应左右转弯方向，中部TURN标识区域搭配三角指针，可直观反馈当前转弯速率，下方BANK标识区域搭配带黄色刻度条的球形倾斜指示结构，可实时反馈机身侧滑与倾斜角度，飞行员仅需扫一眼表盘就能快速判断当前飞行姿态是否处于协调转弯状态。设计过程中优先考虑座舱内的安装适配性，壳体后部为圆柱形传感组件舱，整体安装边界符合当时标准航空仪表的开孔尺寸，法兰边上的四个固定孔位完全匹配老式战机座舱仪表板的通用安装孔距，不需要额外修改仪表板结构就能直接替换同规格的老旧仪表。表盘玻璃采用略带弧度的凸面设计，既可以扩大飞行员的观察视角，也能减少座舱内灯光在玻璃上的反光干扰，指针采用配重平衡结构，在飞机做机动动作时不会因为离心力出现误偏移，倾斜指示球在密封阻尼液腔内运动，指示响应平缓无跳变，不会因为飞机的轻微颠簸出现指示抖动。这类仪表的内部核心是陀螺传感结构，依靠高速旋转的陀螺保持空间定向，外部壳体随机身姿态变化时，内部陀螺组件相对表盘的位置变化就会带动指针偏转，从而输出姿态信号，设计时需要严格控制内部陀螺组件的转动惯量，保证在飞机供电波动、温度变化的工况下依然能保持稳定的指示精度，壳体的密封结构也做了针对性设计，避免高空低气压环境下阻尼液渗漏、内部结雾影响表盘可读性。
