精密梳齿传动式机械音乐演奏装置

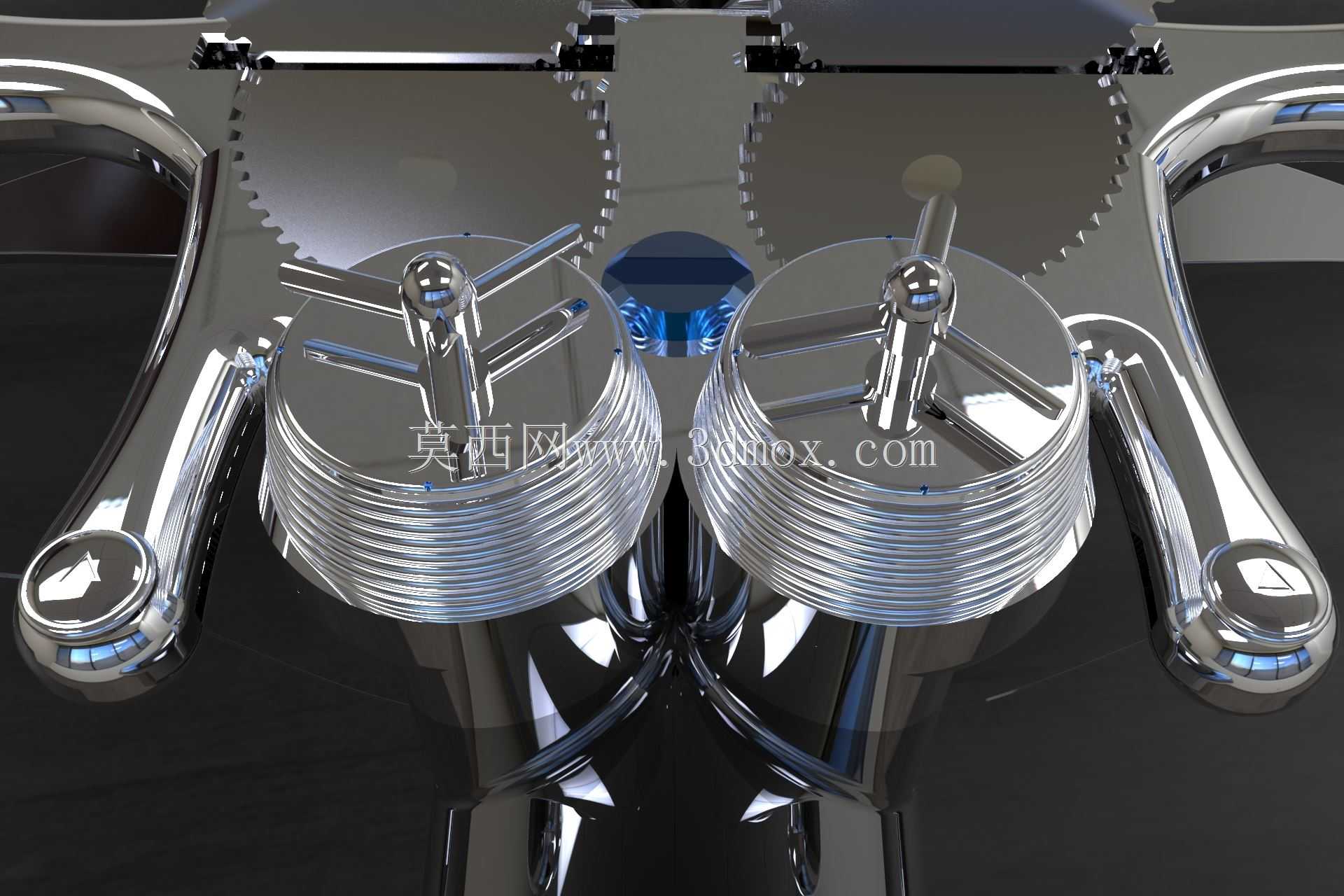

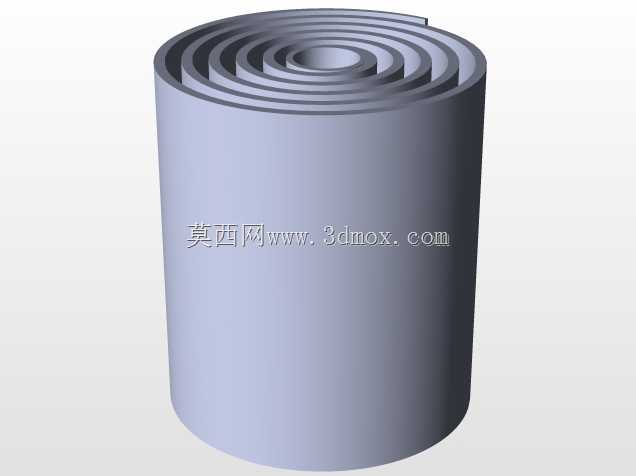

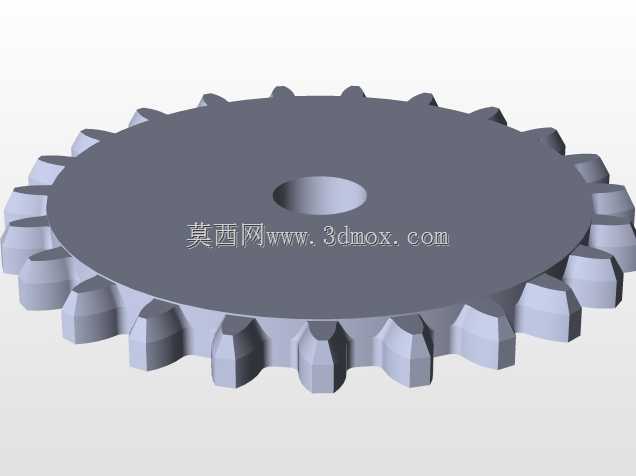

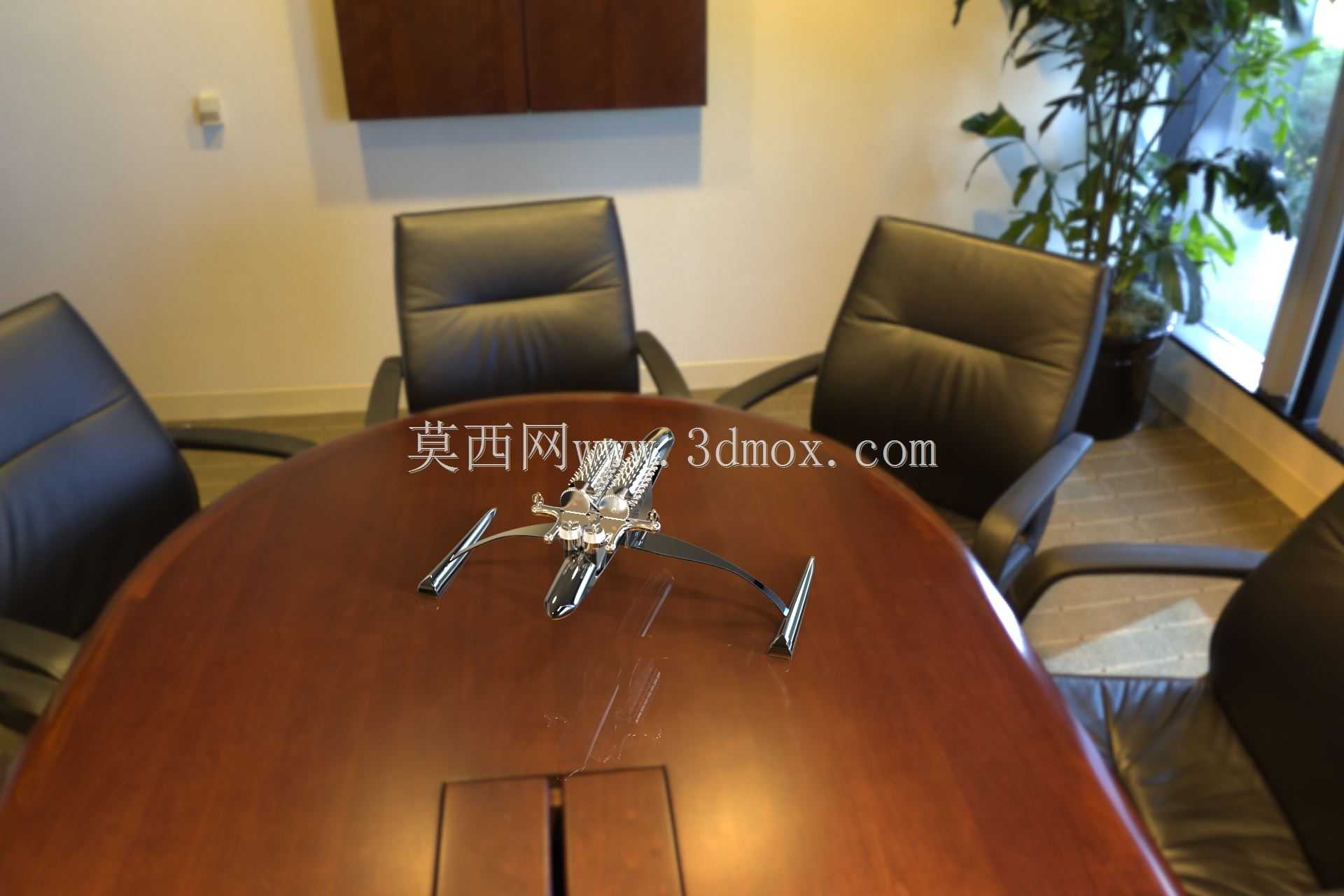

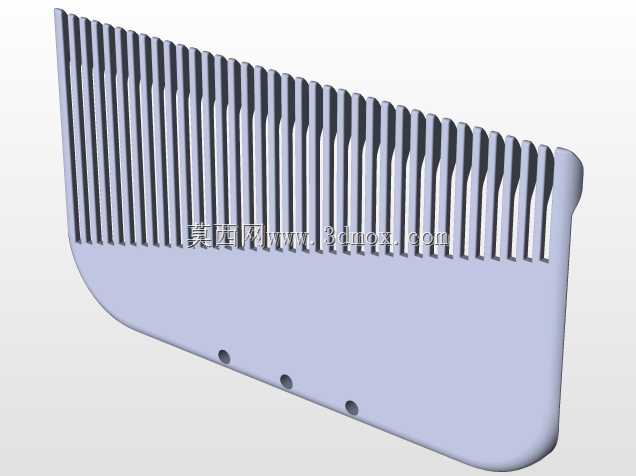

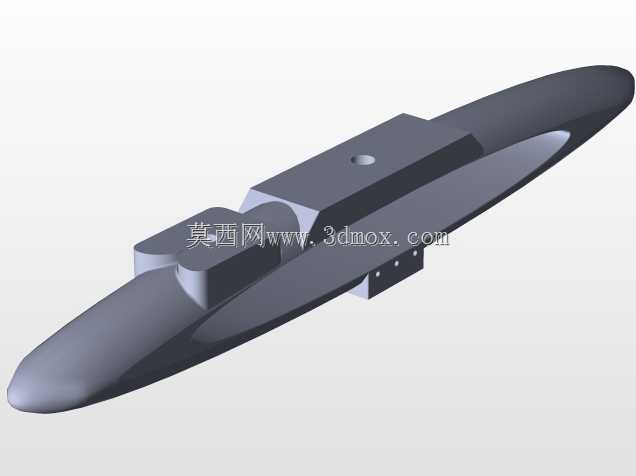

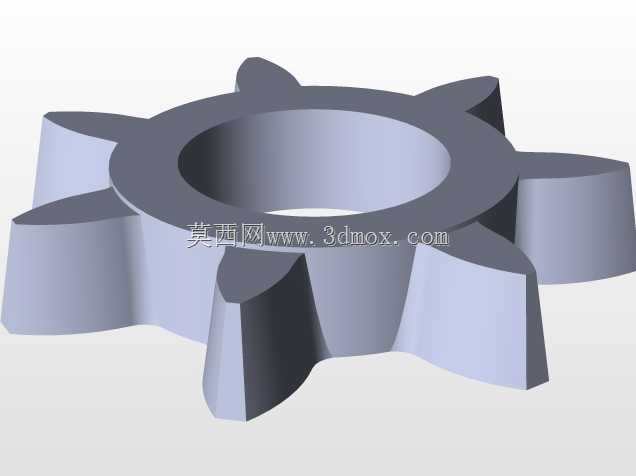

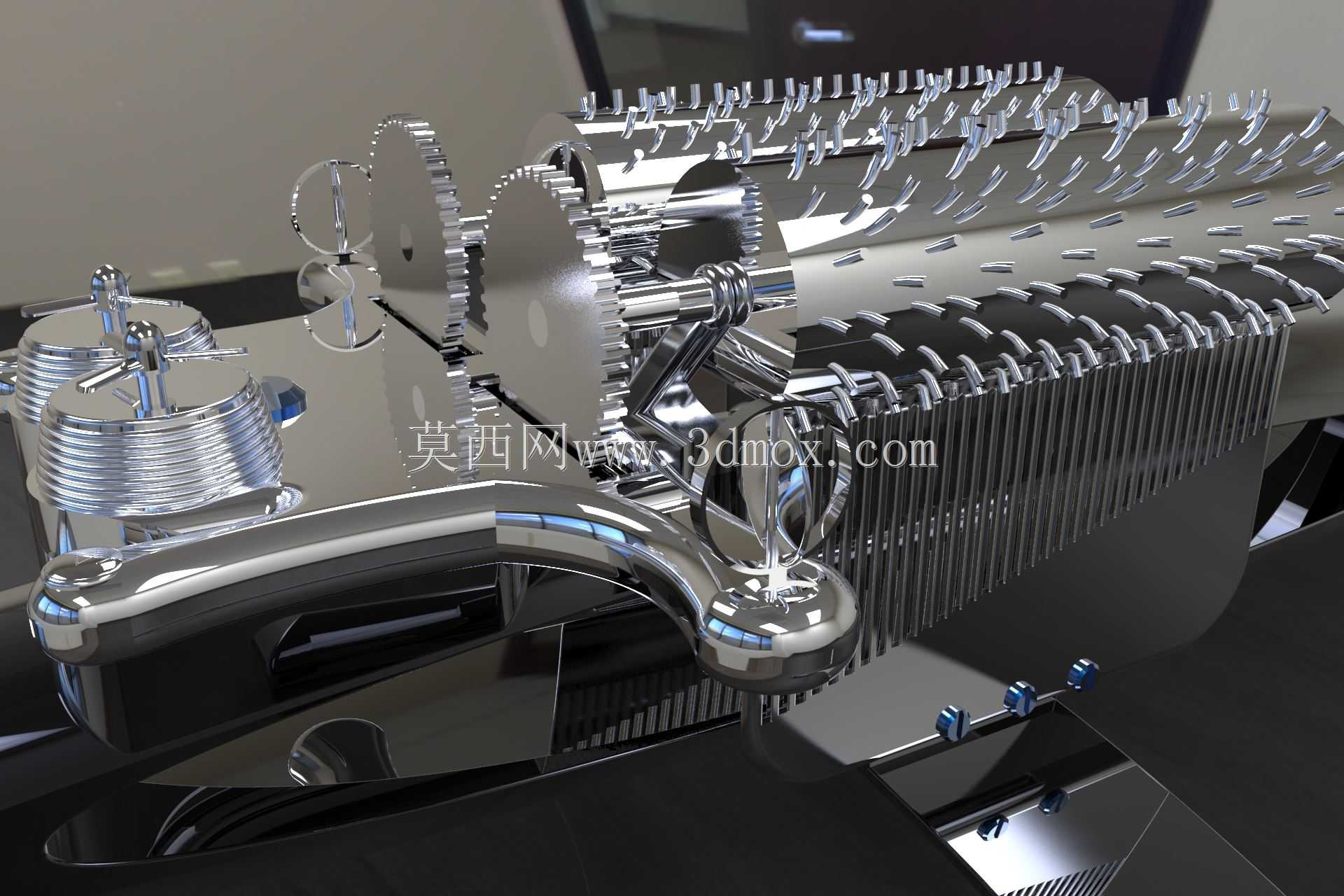

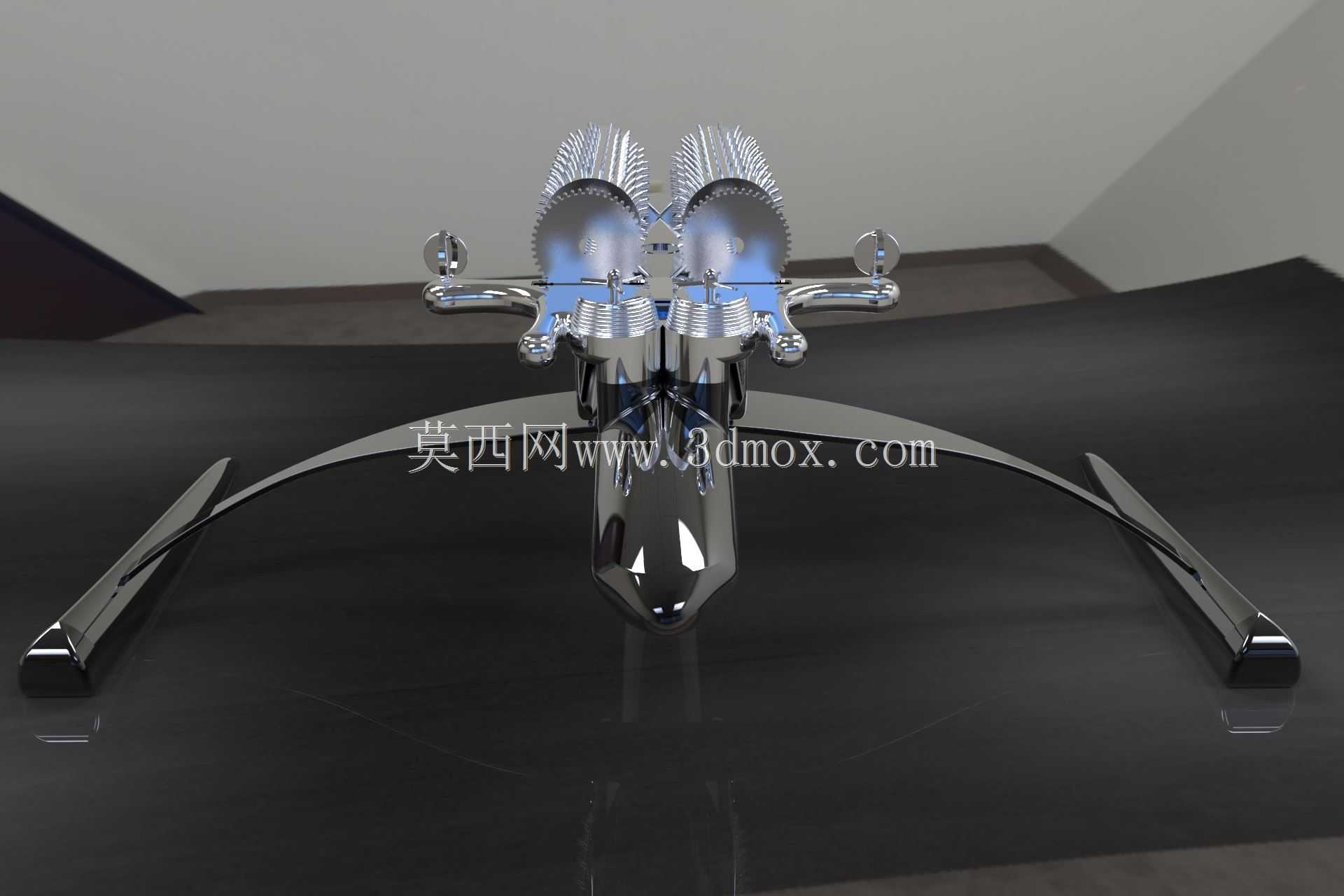

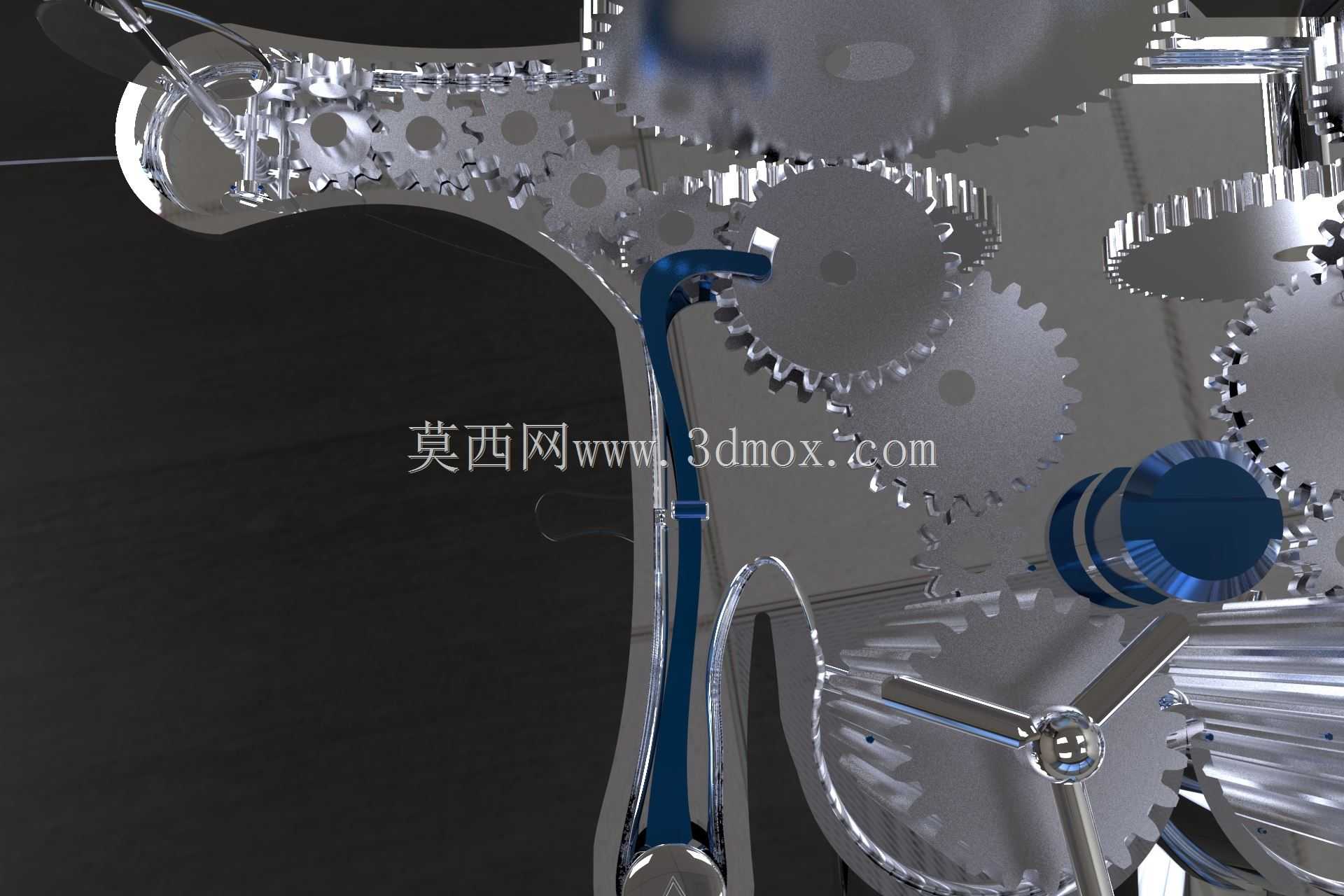

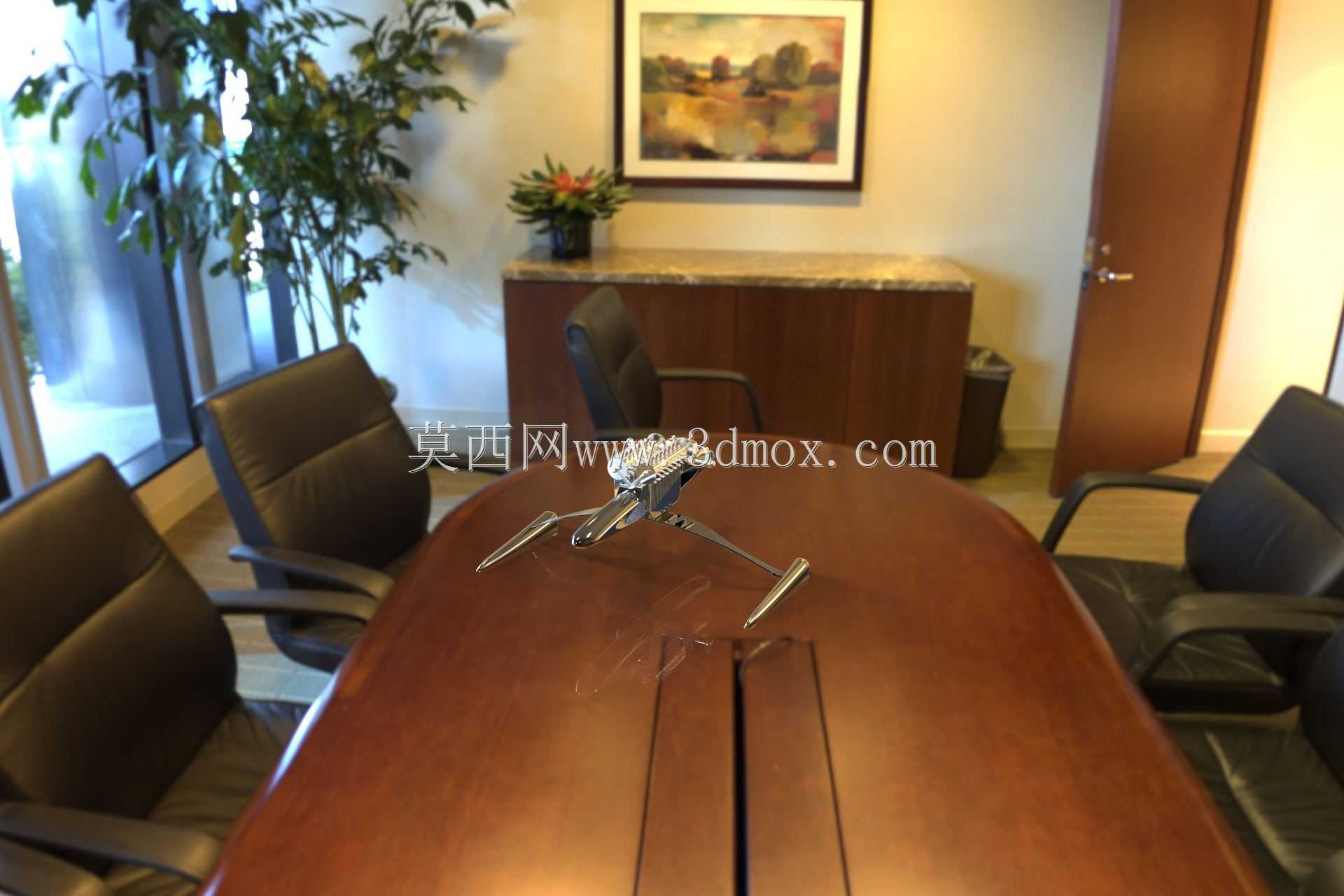

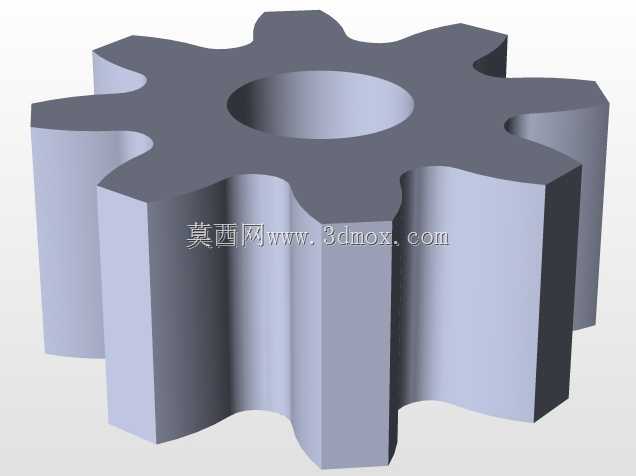

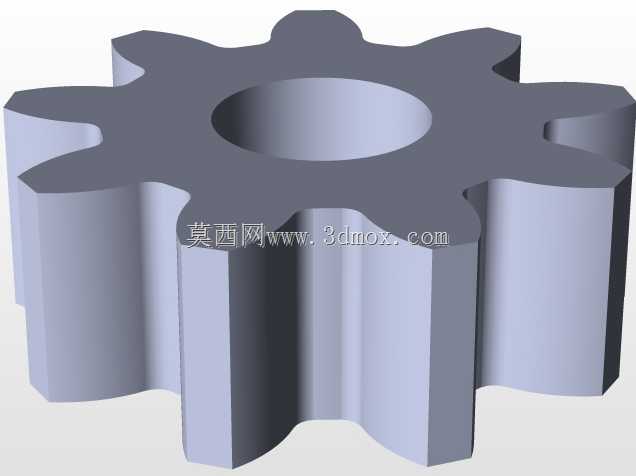

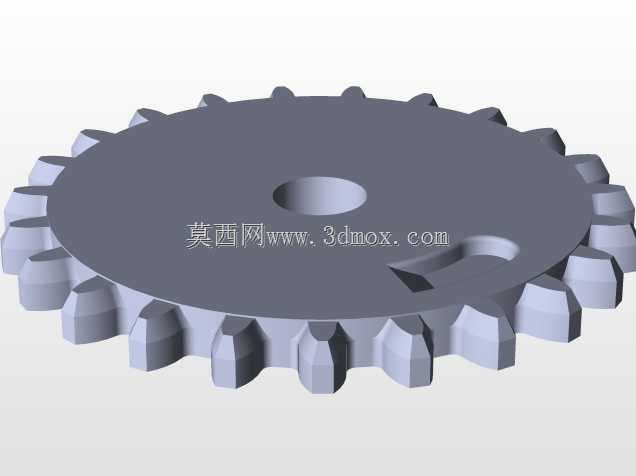

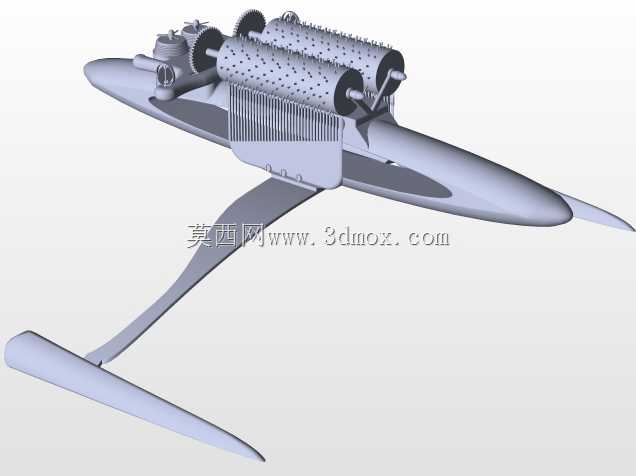

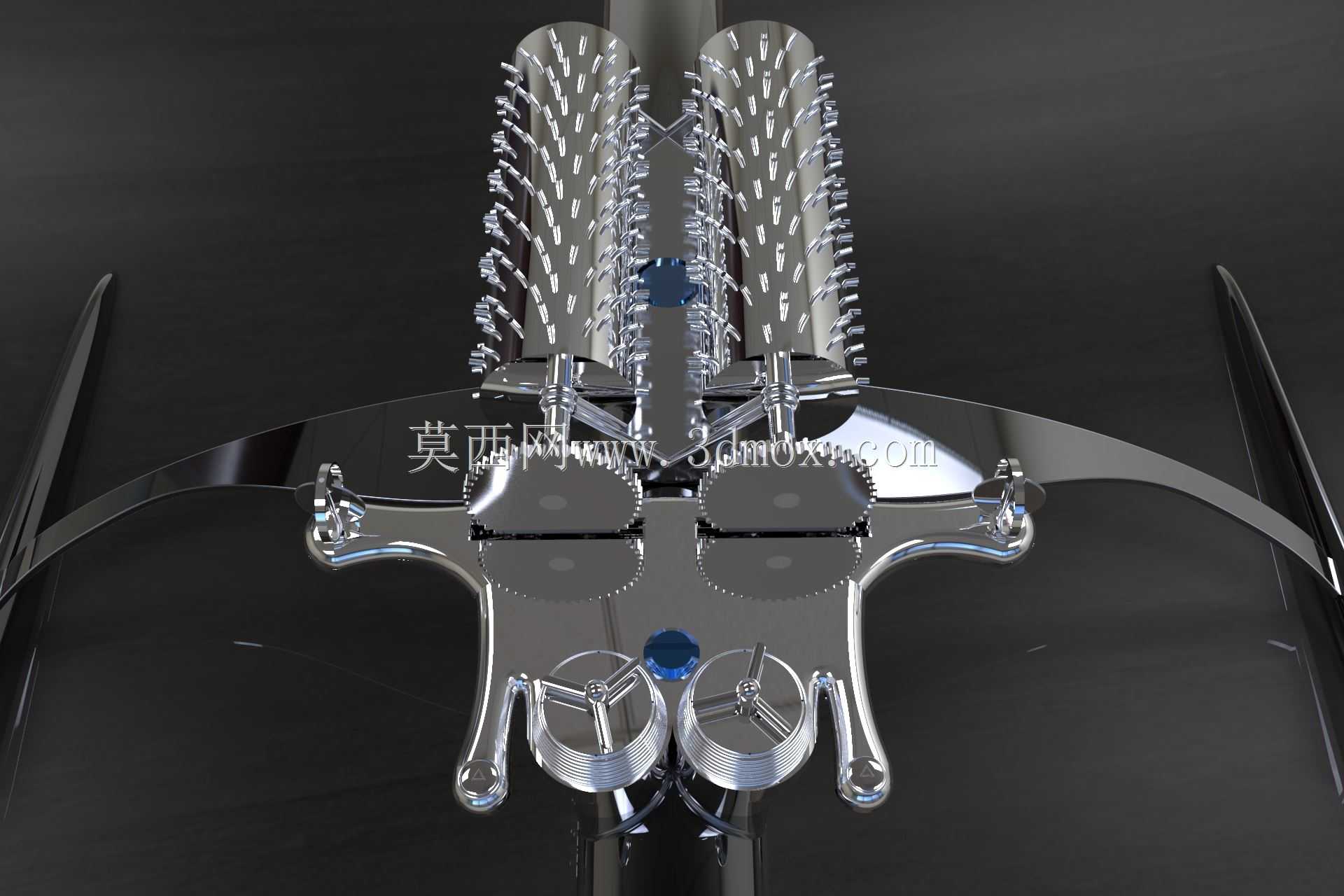

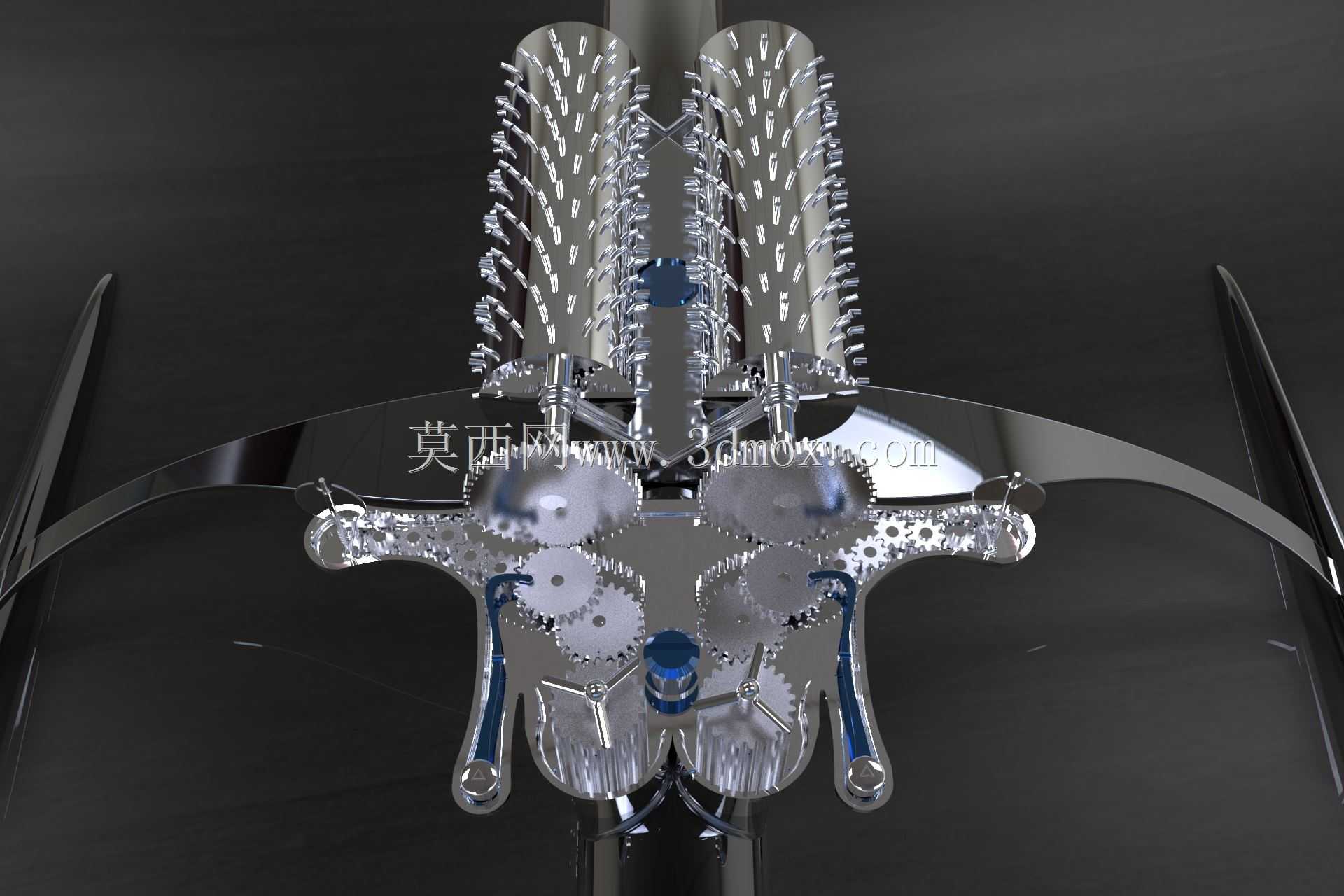

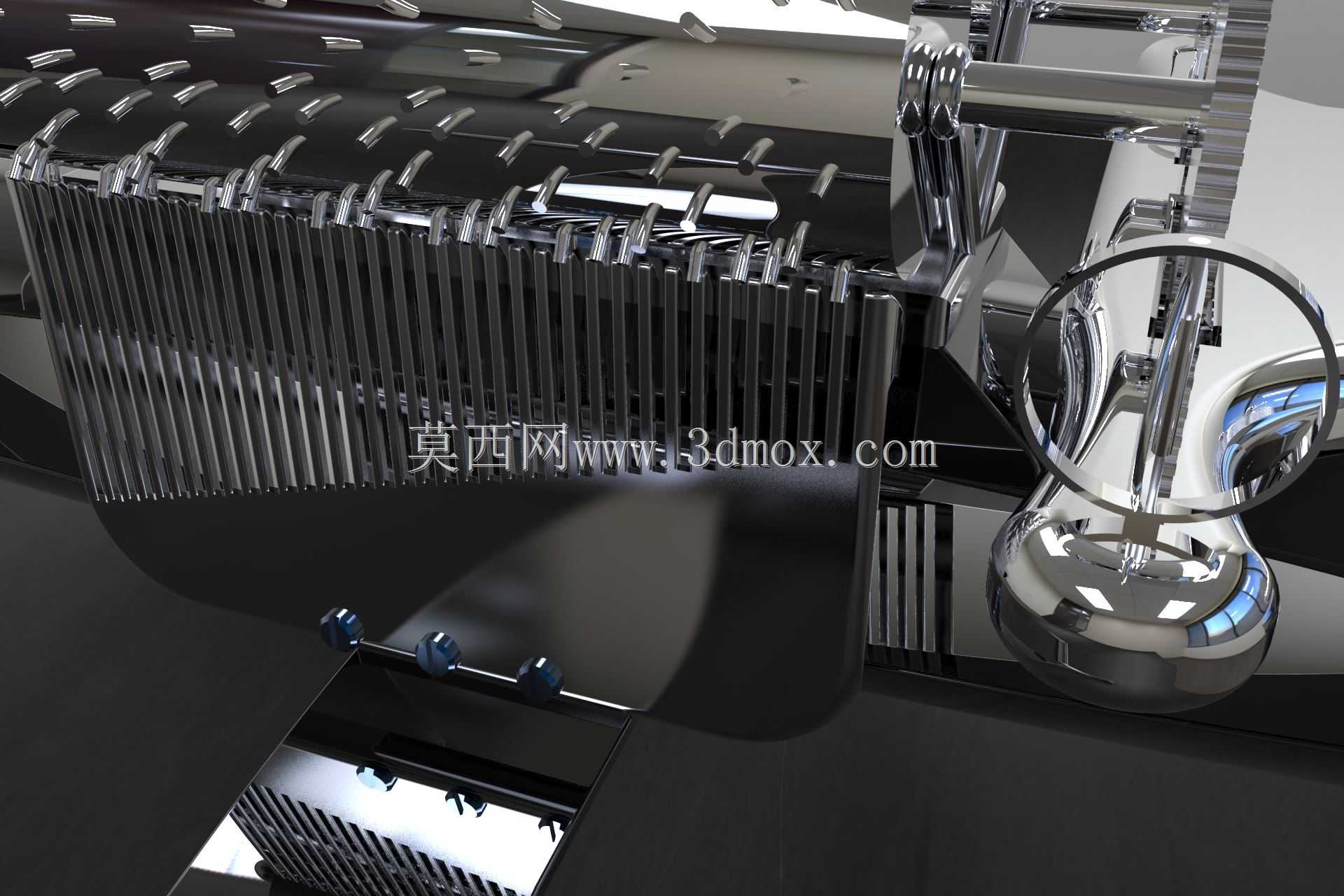

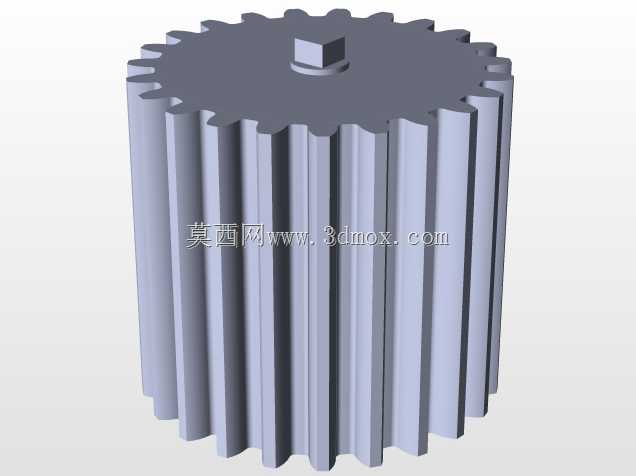

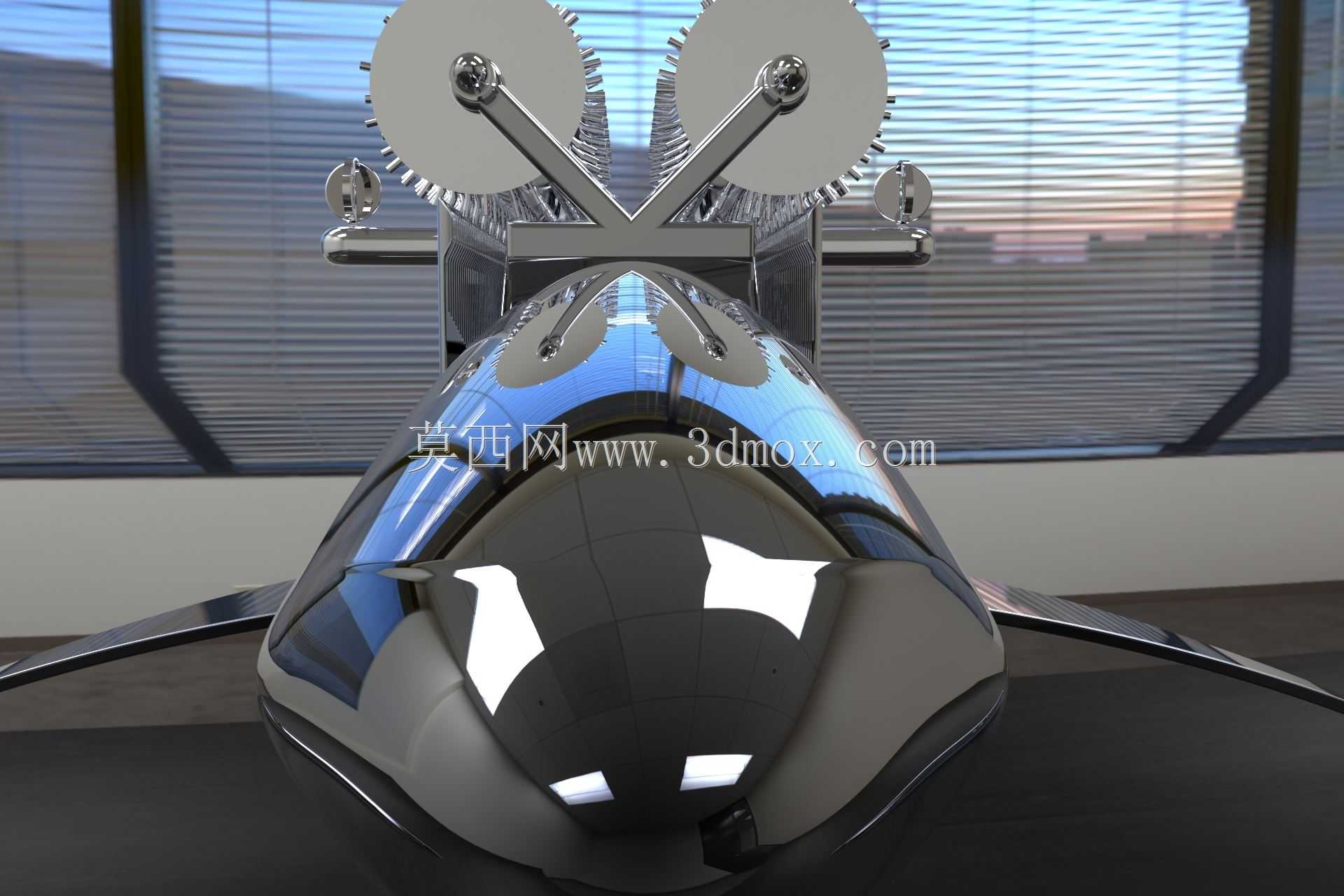

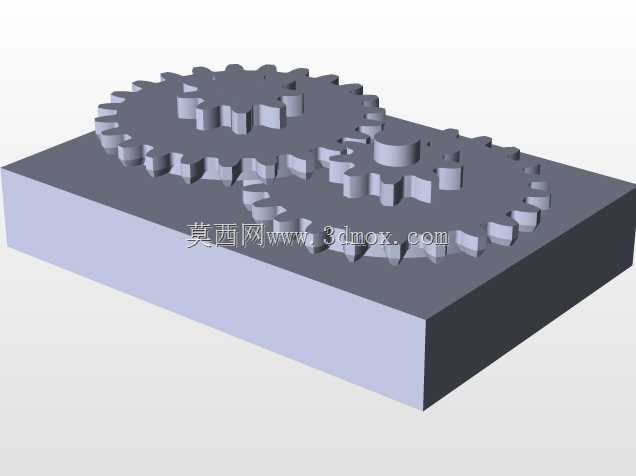

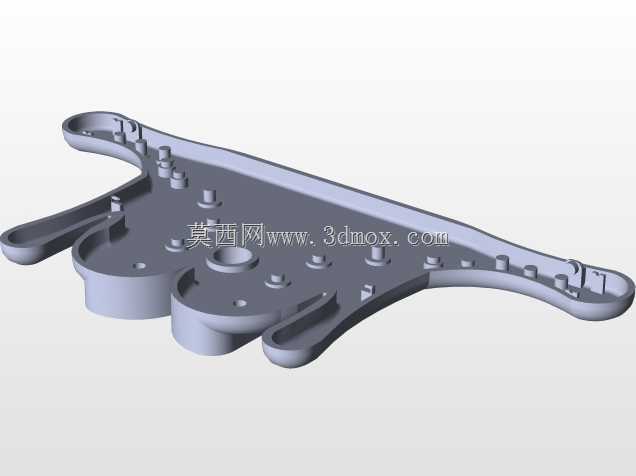

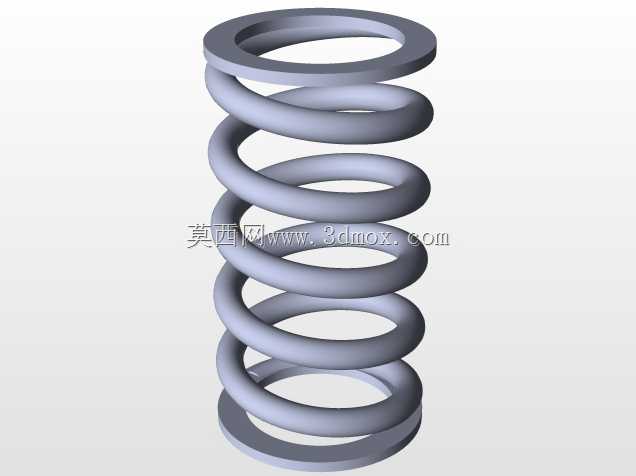

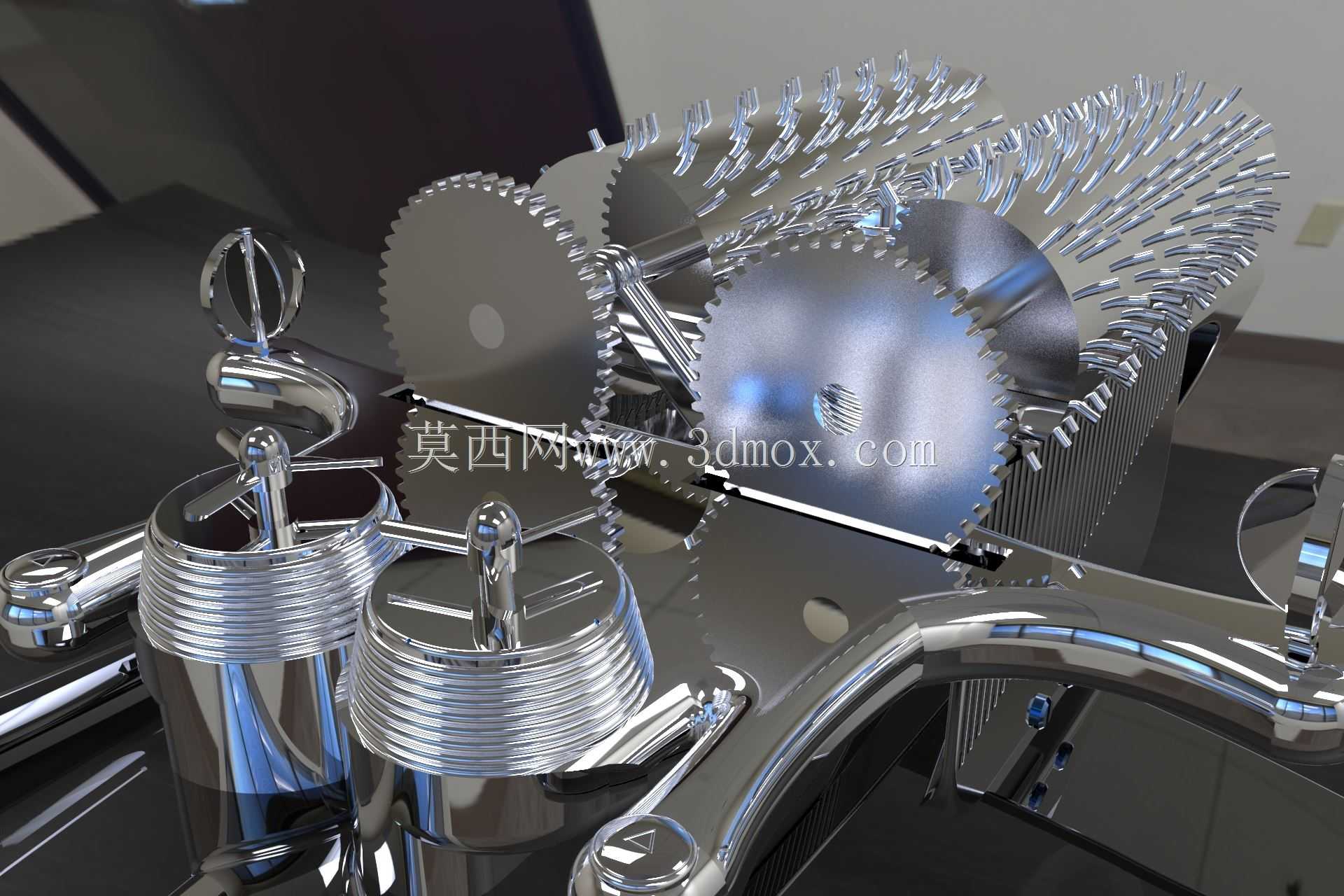

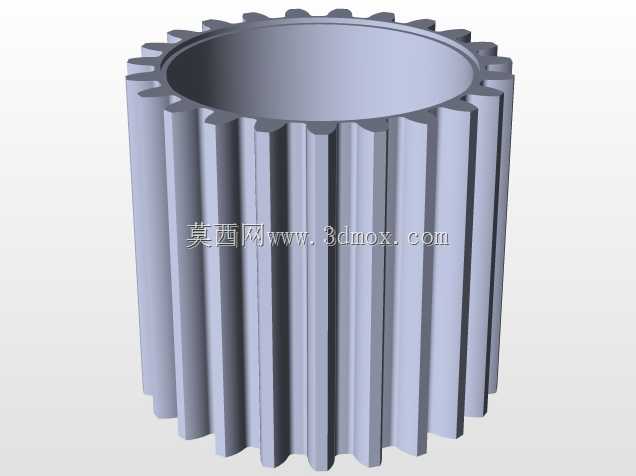

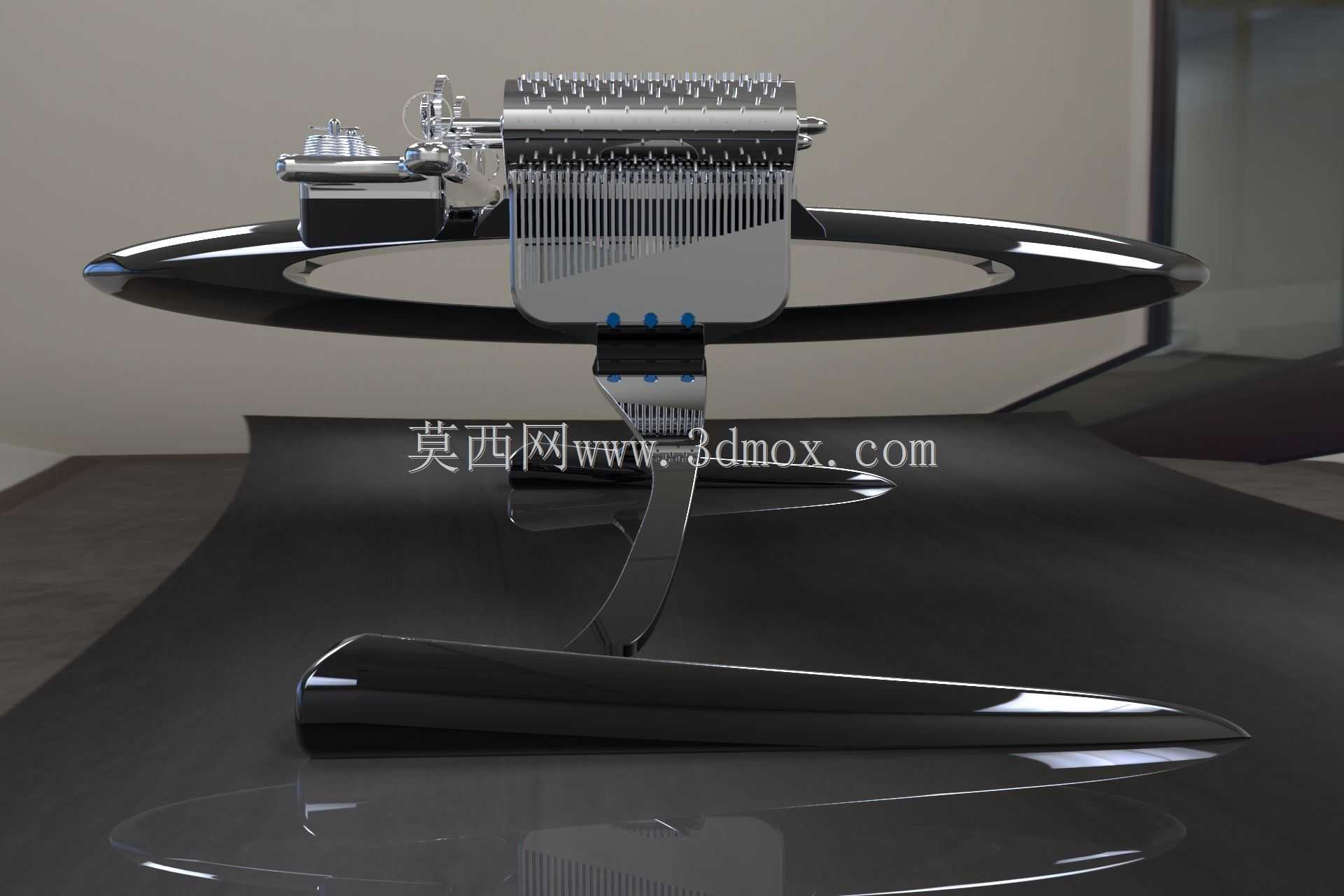

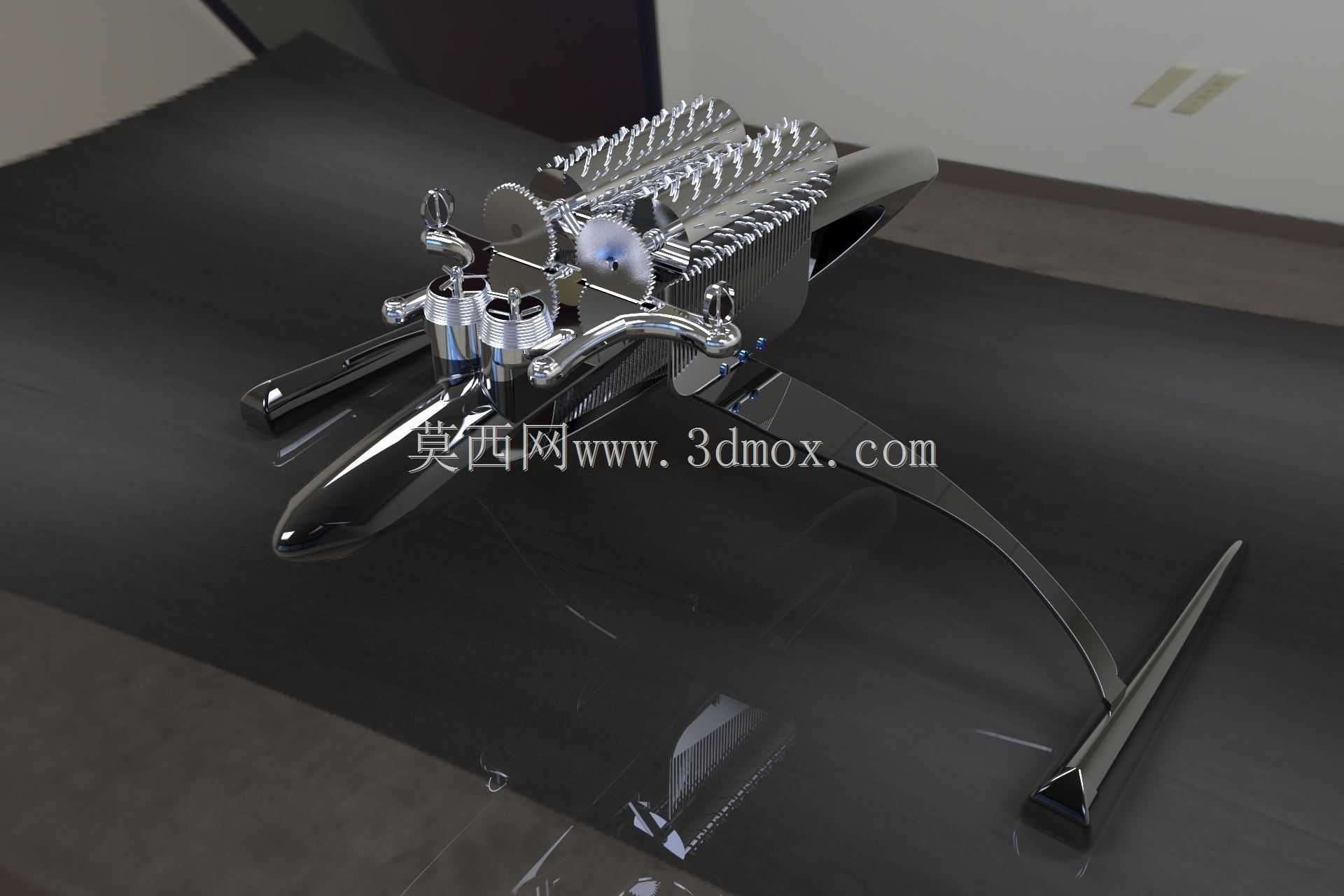

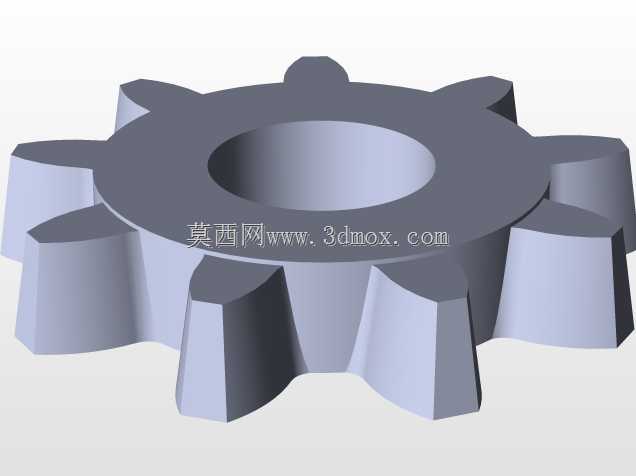

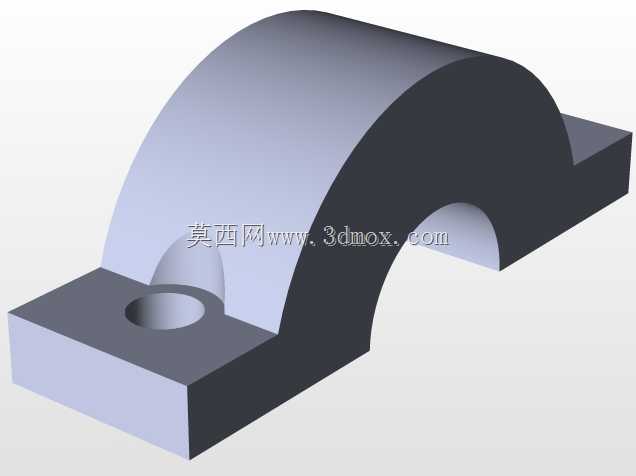

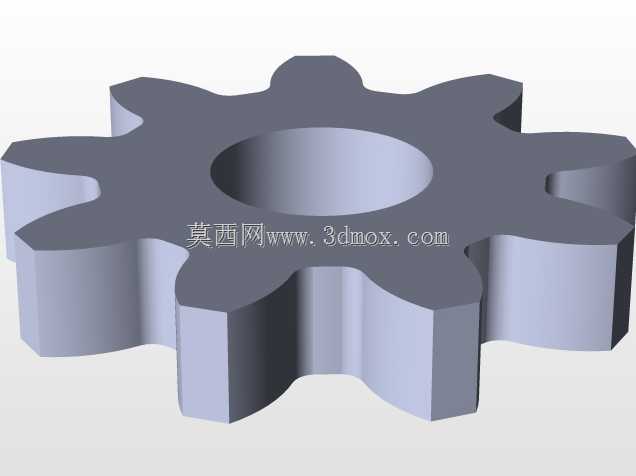

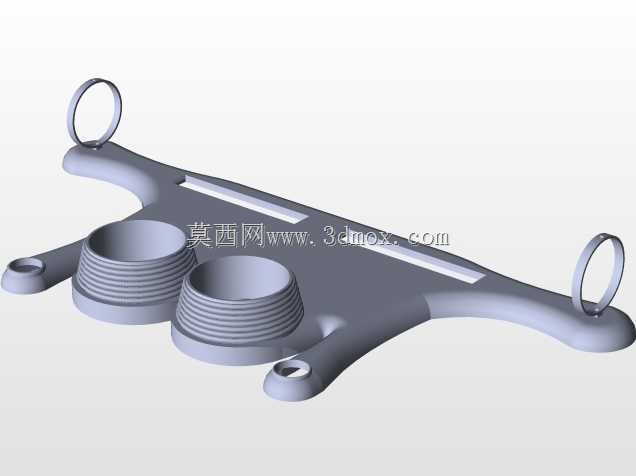

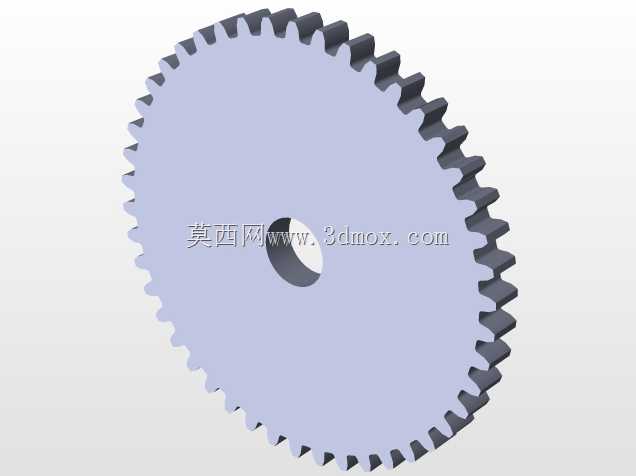

这款机械音乐装置核心采用金属梳齿作为发音单元，通过齿轮组的定比传动带动拨齿辊匀速转动，辊体表面的凸点按照预设乐谱的时序依次拨动对应长度的金属梳齿，依靠梳齿自身的弹性振动发出不同音高的声响，无需外接电源即可完成固定曲目的循环演奏，常被应用于文创展示、机械科普教具、高端工艺摆件场景，也可作为机械传动原理演示的具象载体，帮助初学者理解齿轮传动时序、弹性元件振动发声的基础逻辑。从结构设计层面来看，整机采用对称式布局，底部设置三个曲面支撑脚，其中两个前置支撑脚为流线型金属抛光结构，后置单支撑脚为细长锥状结构，三点支撑的布局保证了装置放置在水平台面上的稳定性，支撑脚与主机身采用过渡圆弧连接，既避免了应力集中，也兼顾了外观的流畅性。核心传动部分的齿轮组采用渐开线齿形设计，传动比经过精确计算，匹配拨齿辊的转动速度与梳齿的振动频率，保证每个音高的发声时长与间隔符合乐谱节奏，拨齿辊上的凸点位置经过逐点校准，确保拨齿动作刚好触碰梳齿的最佳振动位置，避免出现卡滞、杂音或者发音不准的问题。梳齿组件采用整排等间距排布的金属弹片，不同长度的弹片对应不同的固有振动频率，弹片根部通过压紧块固定在主机架上，压紧力经过反复调试，既保证弹片固定牢靠不会在振动时出现位移，也不会因为压紧力过大抑制弹片的自由振动影响发声效果。机身侧面设置手动上链的旋钮结构，通过内置的发条组件存储弹性势能，为整套传动机构提供动力，上链行程经过合理设计，单次满链状态下可支持完整曲目演奏三到五次，无需频繁上链操作。整机的外露金属部件均做了镜面抛光处理，既提升了外观质感，也减少了传动部件之间的摩擦阻力，所有转动副位置都预留了润滑脂加注空间，长期使用时可定期维护保证传动顺畅。安装边界方面，整机放置所需的水平台面尺寸不超过A4纸张大小，底部支撑脚的接触点形成的支撑面跨度在200毫米左右，放置时无需额外固定，仅需保证台面水平无明显振动即可正常运行，机身顶部的梳齿组件为外露结构，周边预留10毫米以上的安全间隙即可避免外界物体触碰影响梳齿振动。在设计过程中，优先保证传动时序的准确性，所有齿轮的中心距公差控制在0.02毫米以内，拨齿辊的径向圆跳动公差控制在0.01毫米以内，避免因为辊体跳动导致拨齿力度不均出现音量忽大忽小的问题，同时兼顾了外观的工艺美感，将所有传动部件的轮廓做了圆弧过渡处理，没有尖锐的棱角，既提升了使用安全性，也让整体造型更具精致的机械质感。
