这款外转子结构的动力部件,目前大量应用在小型多旋翼无人机、航模飞行器以及小型桌面级动力驱动场景中,作为核心动力输出单元,其结构设计直接决定了整套动力系统的输出效率与运行稳定性。从实际使用场景来看,这类动力部件常搭配螺旋桨作为小型飞行设备的推力来源,也可通过输出轴连接小型传动结构,作为低转速大扭矩的驱动源使用,适配对重量、功率密度有较高要求的轻量化设备场景。

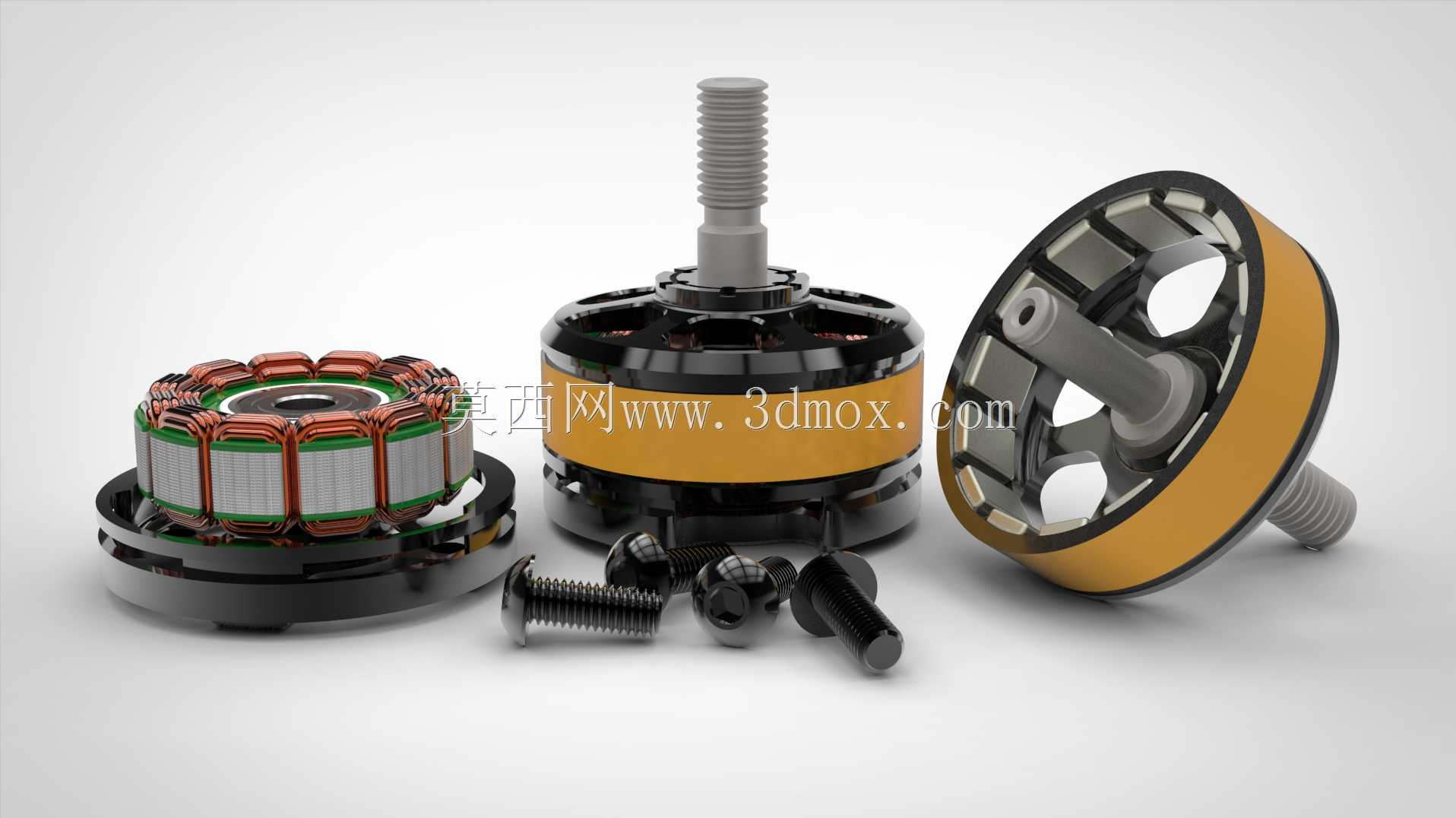

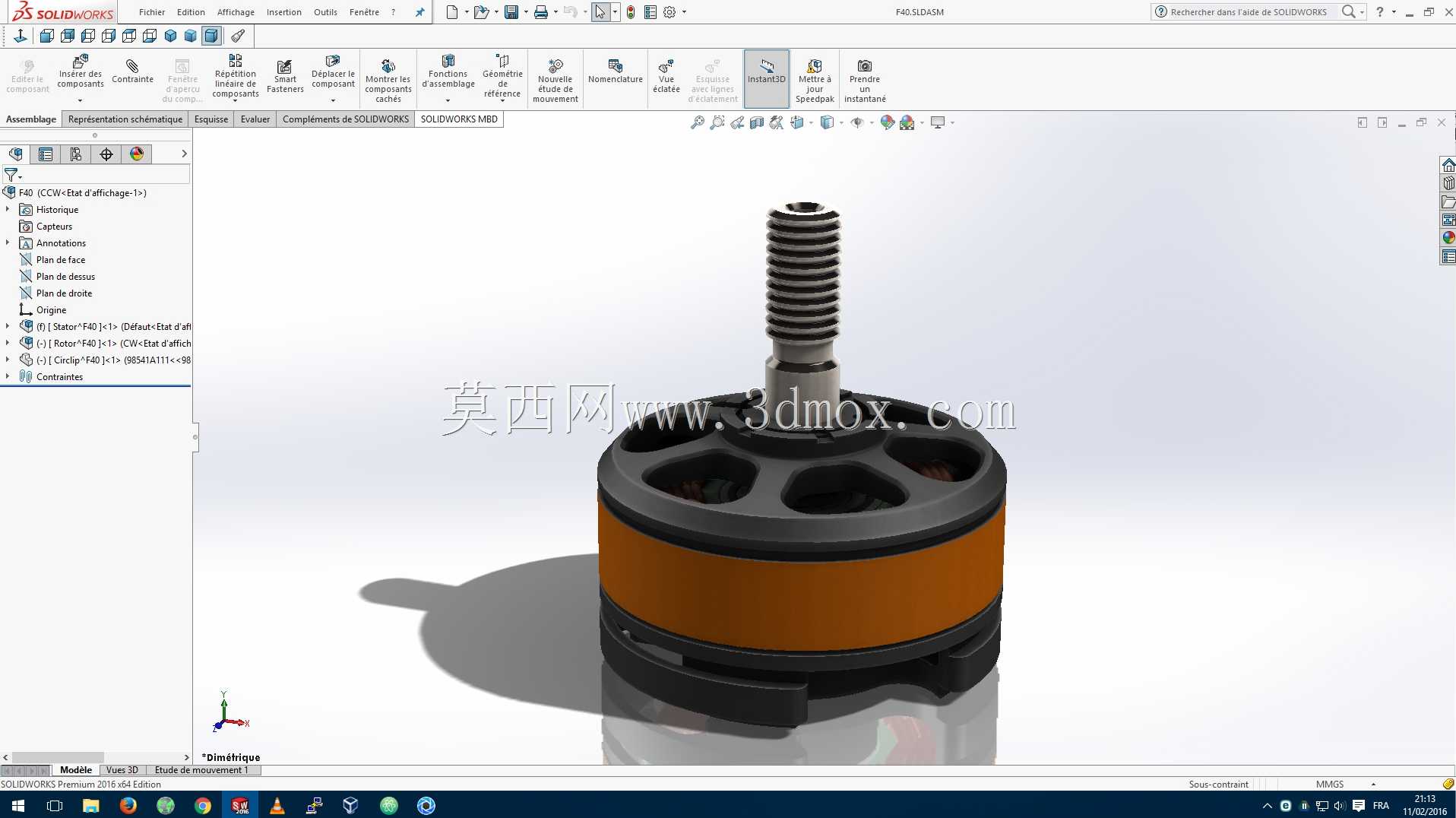

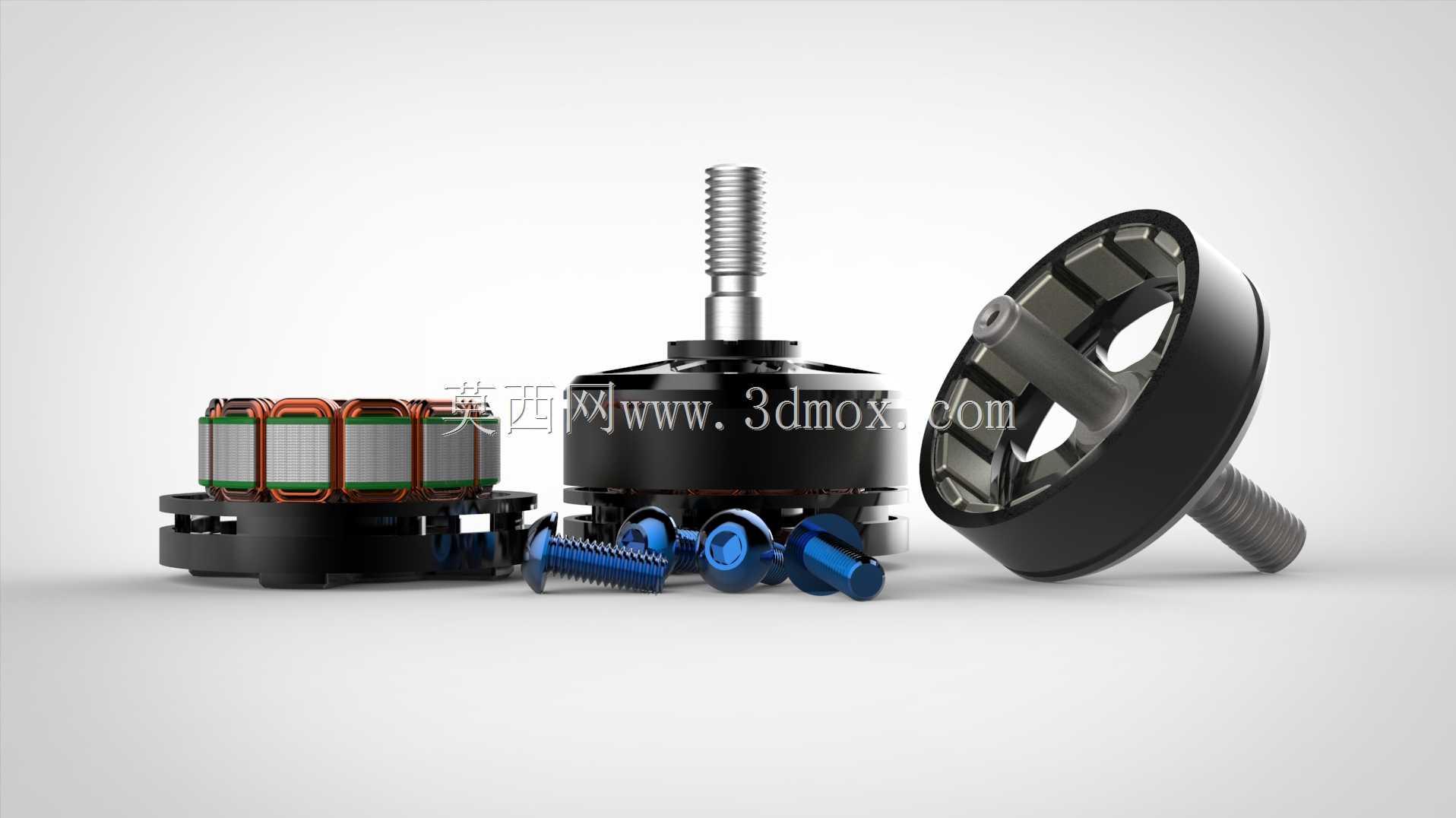

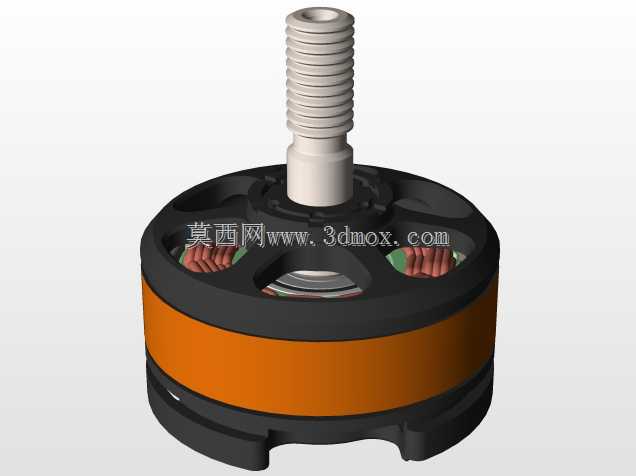

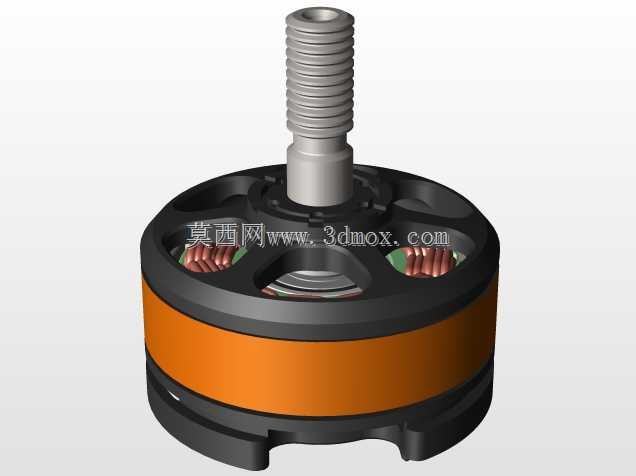

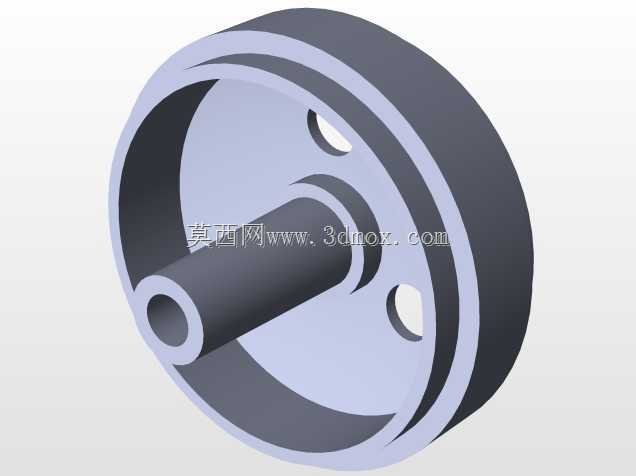

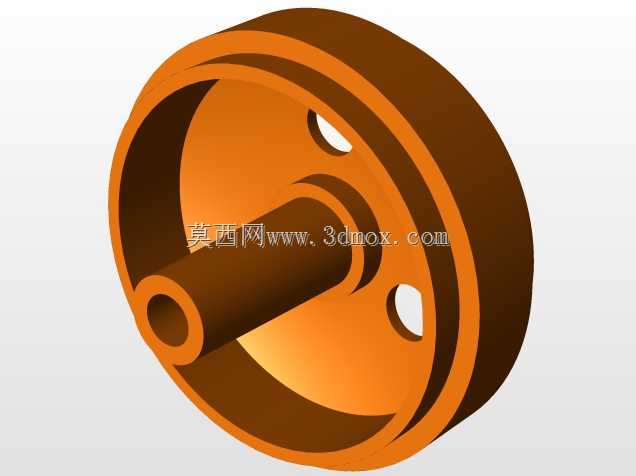

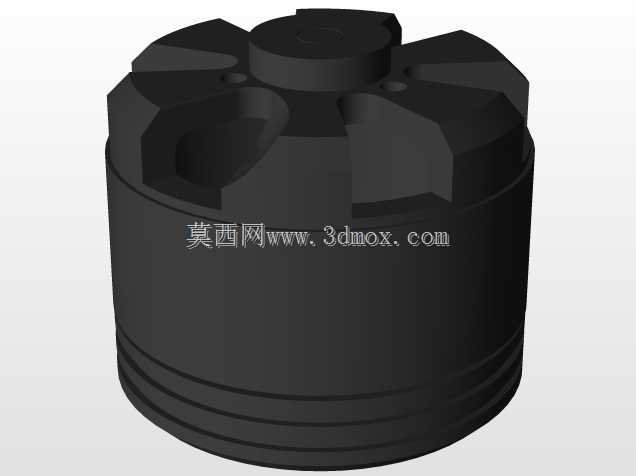

设计阶段首先围绕功率密度做结构优化,外转子的结构形式将永磁体直接布置在旋转外壳内侧,定子绕组固定在中心基座上,相比同尺寸内转子结构,能获得更大的扭矩输出系数,同时减少了减速传动结构的需求,降低整体传动损耗。外壳中部的橙色绝缘层既做绕组区域的防护隔离,也能在运行过程中辅助散热,通过外壳旋转带动的气流带走绕组工作产生的热量,避免长时间高负载下的绕组温升过高问题。顶部输出轴采用带外螺纹的阶梯轴设计,安装时可直接通过螺纹锁紧配套的桨座或者传动连接件,轴肩位置做了定位台阶,能保证连接件安装后的同轴度,减少高速旋转时的动平衡偏差。

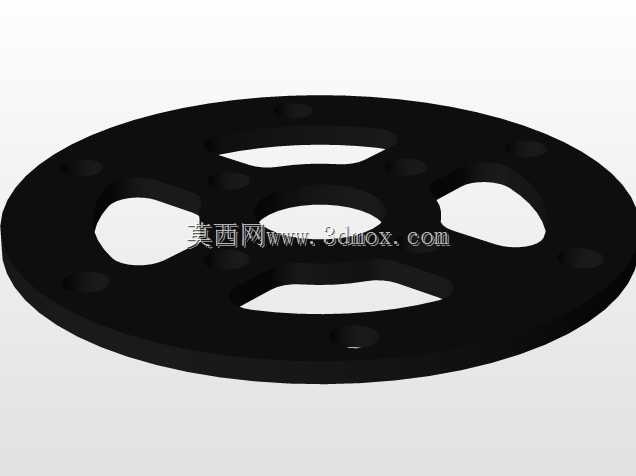

从安装边界来看,底部基座预留了四个均匀分布的安装孔位,孔位间距匹配主流小型飞行设备的机臂安装标准,安装时不需要额外做转接结构即可直接固定,基座底部的出线槽做了圆角过渡处理,避免动力线在安装或者震动过程中被棱角割破绝缘层。转子外壳上的镂空开孔一方面是减轻整体重量,另一方面能让外部气流直接进入定子绕组区域,强化散热效果,开孔的位置经过动平衡校准,不会在高速旋转时产生额外的震动偏移。

实际选型应用时,需要注意输出轴的螺纹规格与配套连接件的匹配度,安装时要保证转子与定子之间的气隙均匀,避免出现扫膛问题,这类动力部件的运行转速区间较高,安装完成后需要做整体动平衡校准,才能保证长时间运行的可靠性。结构设计上所有配合面都做了公差匹配,转子与中心轴的配合采用过盈配合加胶粘固定的方式,避免高速旋转时转子与轴出现相对滑动,定子与中心基座的配合采用定位止口设计,保证绕组与永磁体的同轴度,降低运行时的磁阻损耗。
