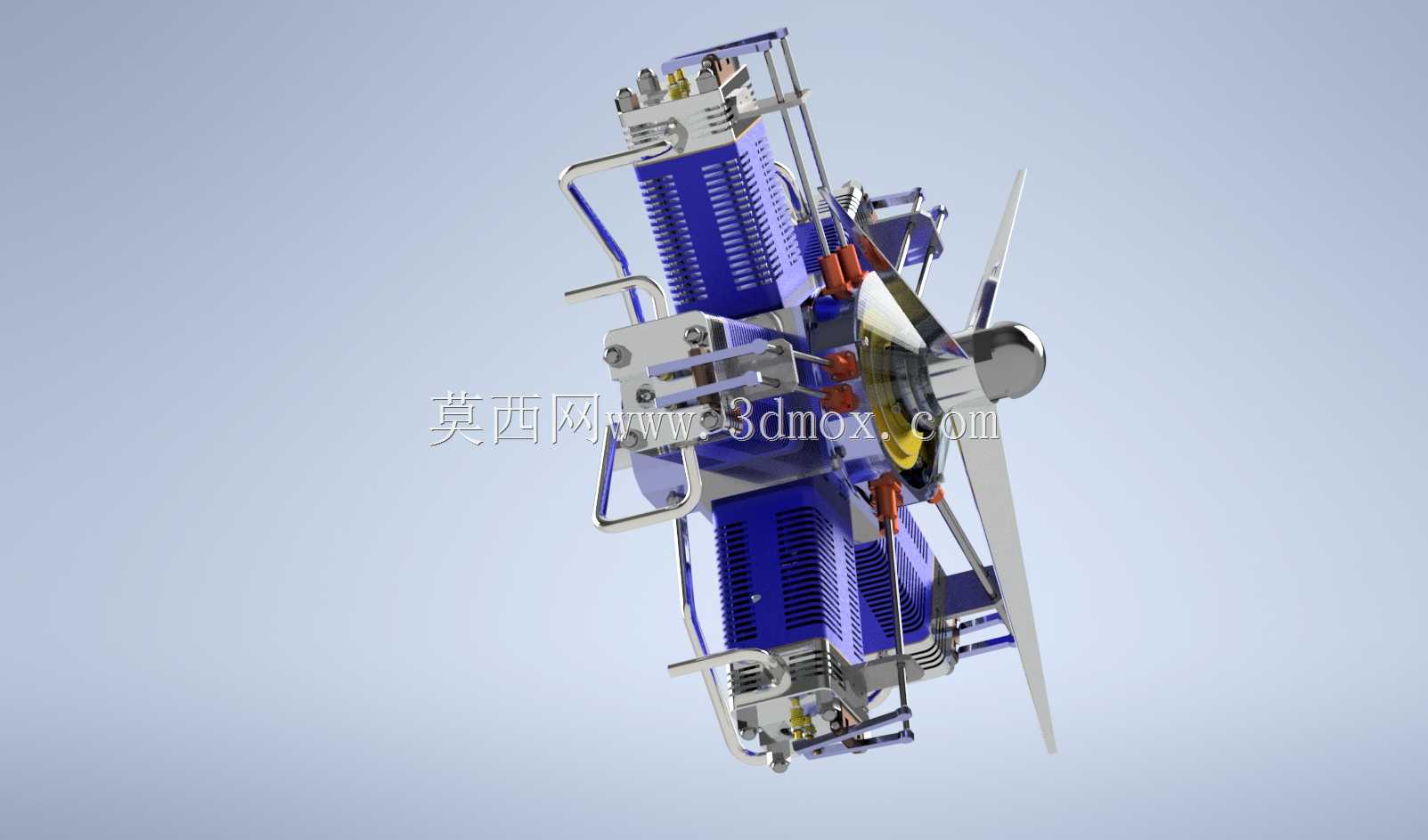

星型双缸风冷航空活塞动力装置

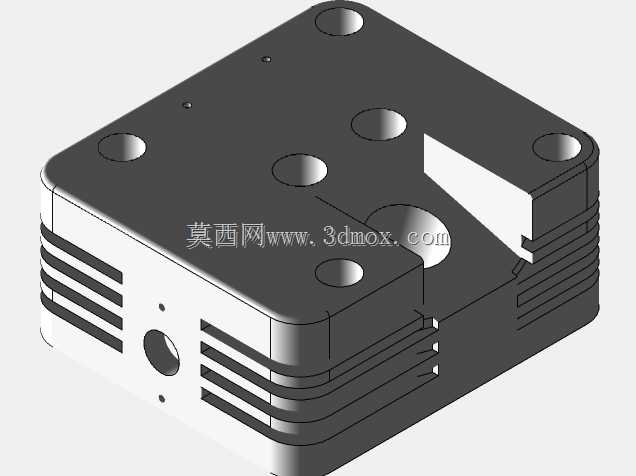

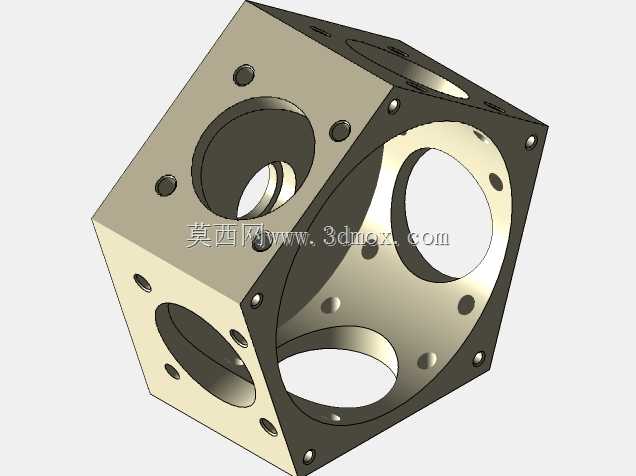

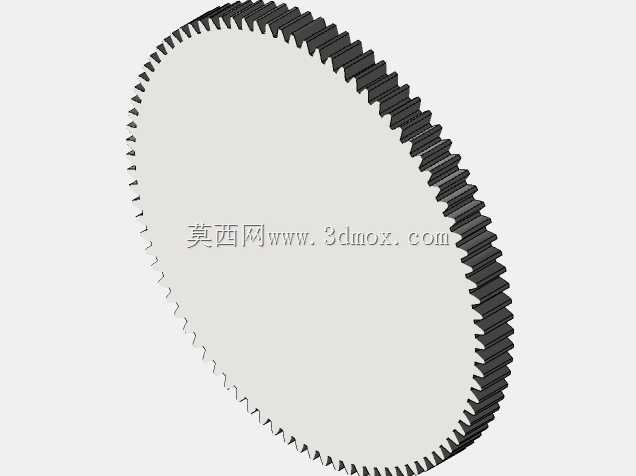

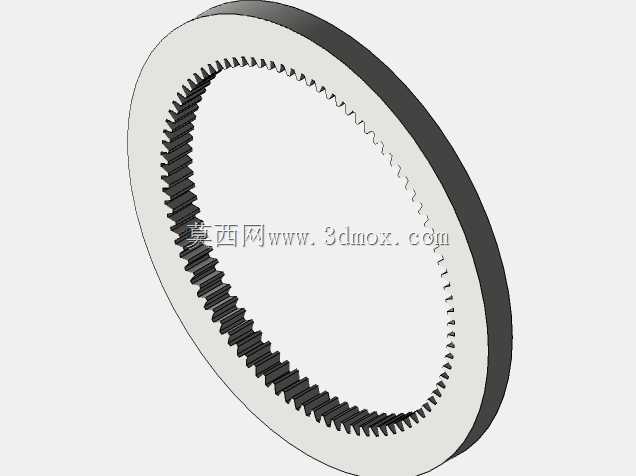

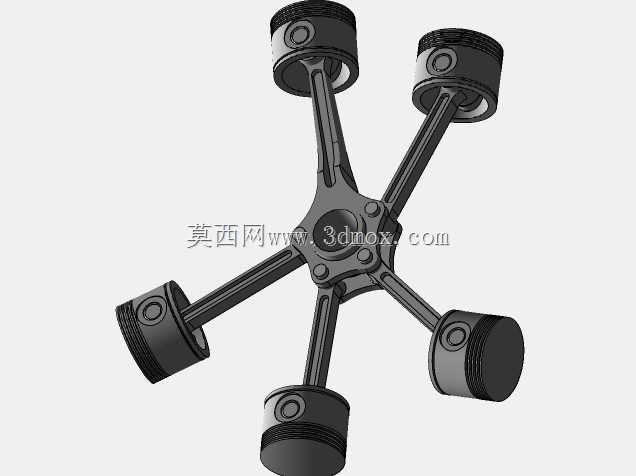

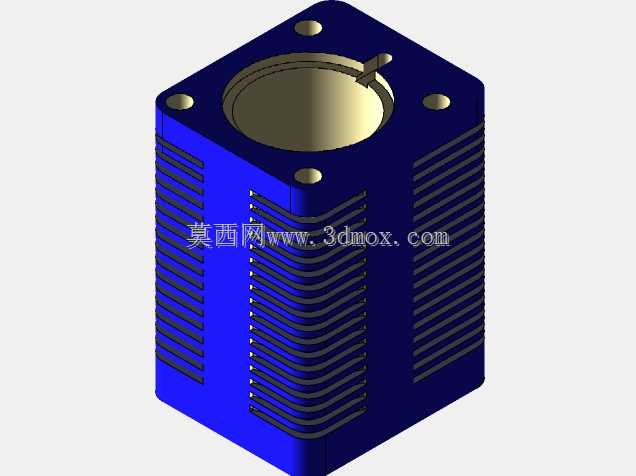

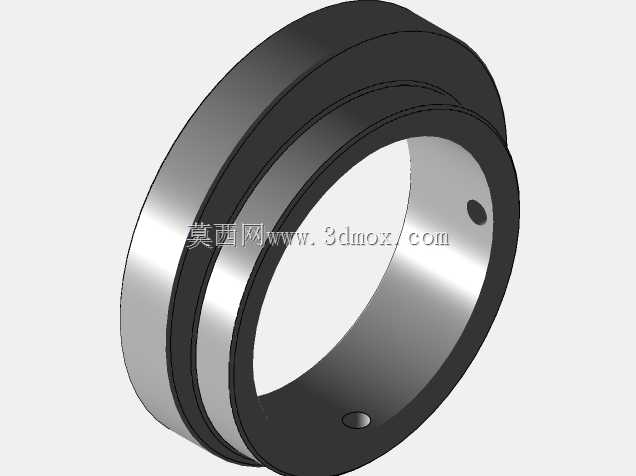

该动力装置采用星型双缸对置布局，核心适配轻型通航飞行器、实验类自制飞机及大型航模的动力输出需求，整体结构围绕高功重比、风冷散热效率、维护便捷性三个核心工程目标完成设计。从安装边界来看，整机径向最大尺寸控制在320mm范围内，轴向安装长度含螺旋桨桨毂固定位为280mm，预设的四个发动机架安装孔位分布在曲轴箱下部的安装凸台上，孔距遵循轻型航空发动机通用安装规范，可直接匹配多数轻型飞机的发动机架安装接口，无需额外制作转接支架，安装面预留0.2mm的平面度公差，避免安装应力传导至曲轴箱导致的轴承偏磨问题。散热系统采用外露式鳍片散热缸体设计，每个缸体的散热鳍片高度、间距经过流场仿真优化，在飞行器120km/h巡航速度下，迎面气流可直接穿过鳍片间隙带走缸体热量，无需额外设置水冷管路、散热水箱与循环水泵，大幅降低动力系统的自重与故障点，缸头温度传感器预设安装位位于排气侧散热鳍片根部，可直接适配常规航发温度监测模块，实时监控缸体工作温度。动力输出端采用标准锥形桨毂接口，可适配直径1.2m至1.6m的双叶木质、碳纤维螺旋桨，桨毂固定螺栓采用8.8级高强度标准件，锁紧力矩预设为25N·m，可承受螺旋桨旋转过程中的交变拉力与扭矩冲击。曲轴箱采用分体式设计，上下箱体结合面涂覆密封胶实现静密封，内部曲轴采用双轴承支撑结构，前端轴承承受螺旋桨端的径向载荷，后端轴承匹配齿轮传动系统的轴向力，配气机构采用顶置气门设计，气门挺杆直接由曲轴端的凸轮轴驱动，减少传动链的间隙累积，保证高转速下的配气精度。化油器安装位位于两个缸体的中间进气交汇处，进气歧管长度经过等长优化，保证两个缸体的进气量偏差控制在2%以内，避免双缸出力不均导致的振动问题，排气接口采用独立侧出设计，每个缸体的排气口预留标准法兰安装位，可直接匹配不锈钢排气管路，排气方向可根据飞行器的机身布局调整安装角度。整机的外部走线预留专门的固定卡扣位，点火线路、传感器线路可沿缸体散热鳍片间隙布置，避免与运动部件干涉，同时减少飞行过程中的气流扰动带来的线路晃动磨损。
