Detrum电机配套支柱适配连接结构件

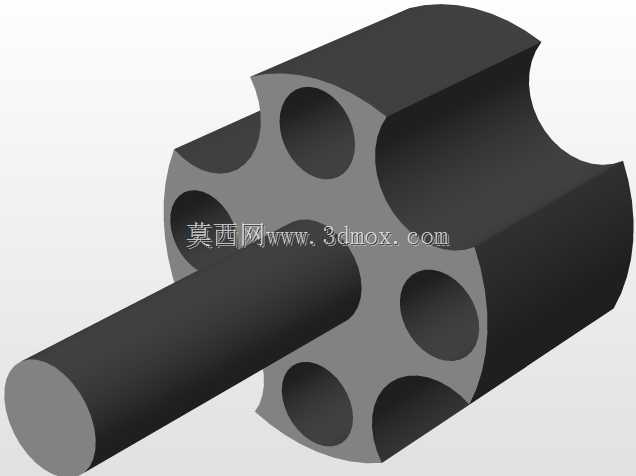

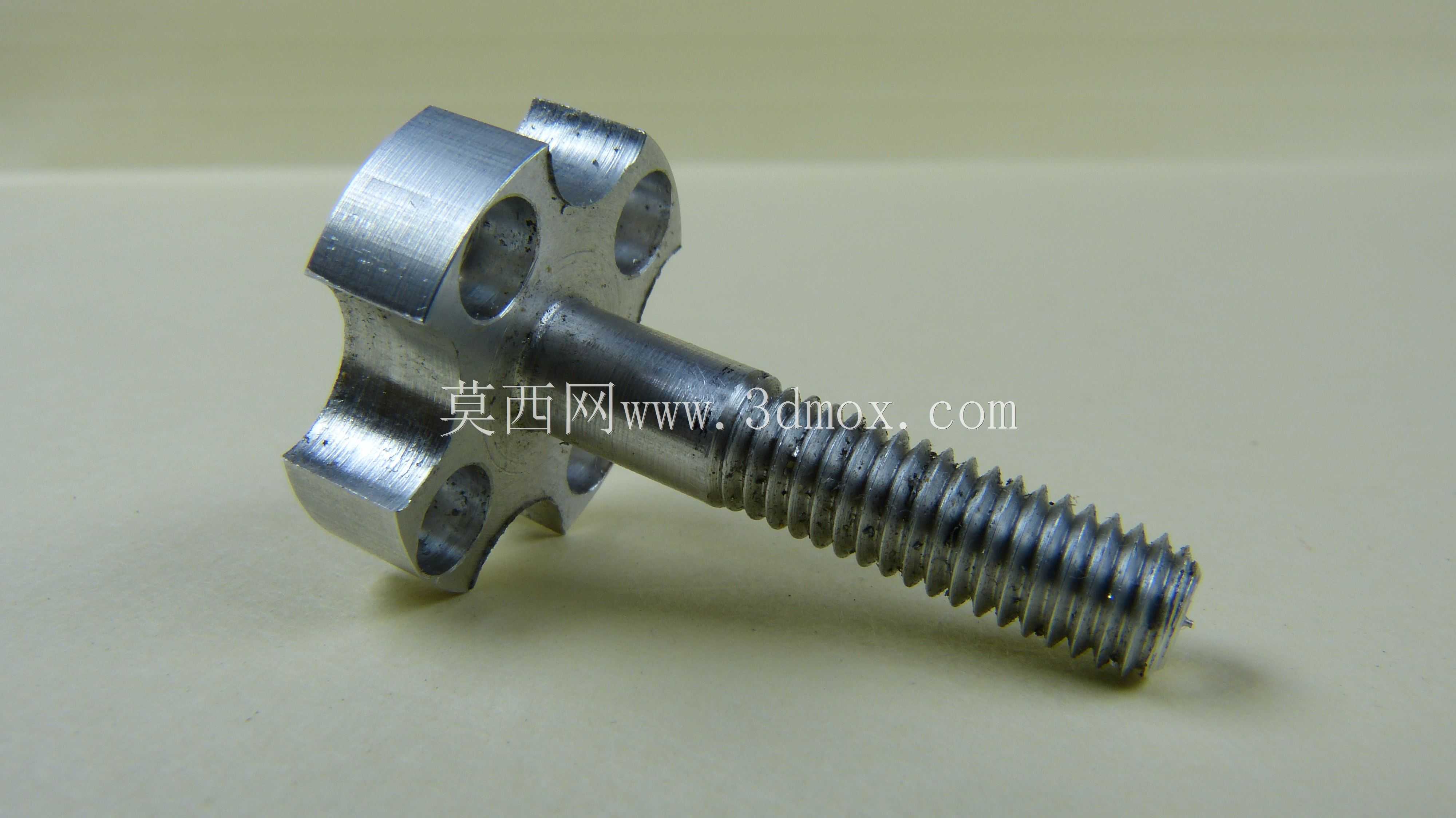

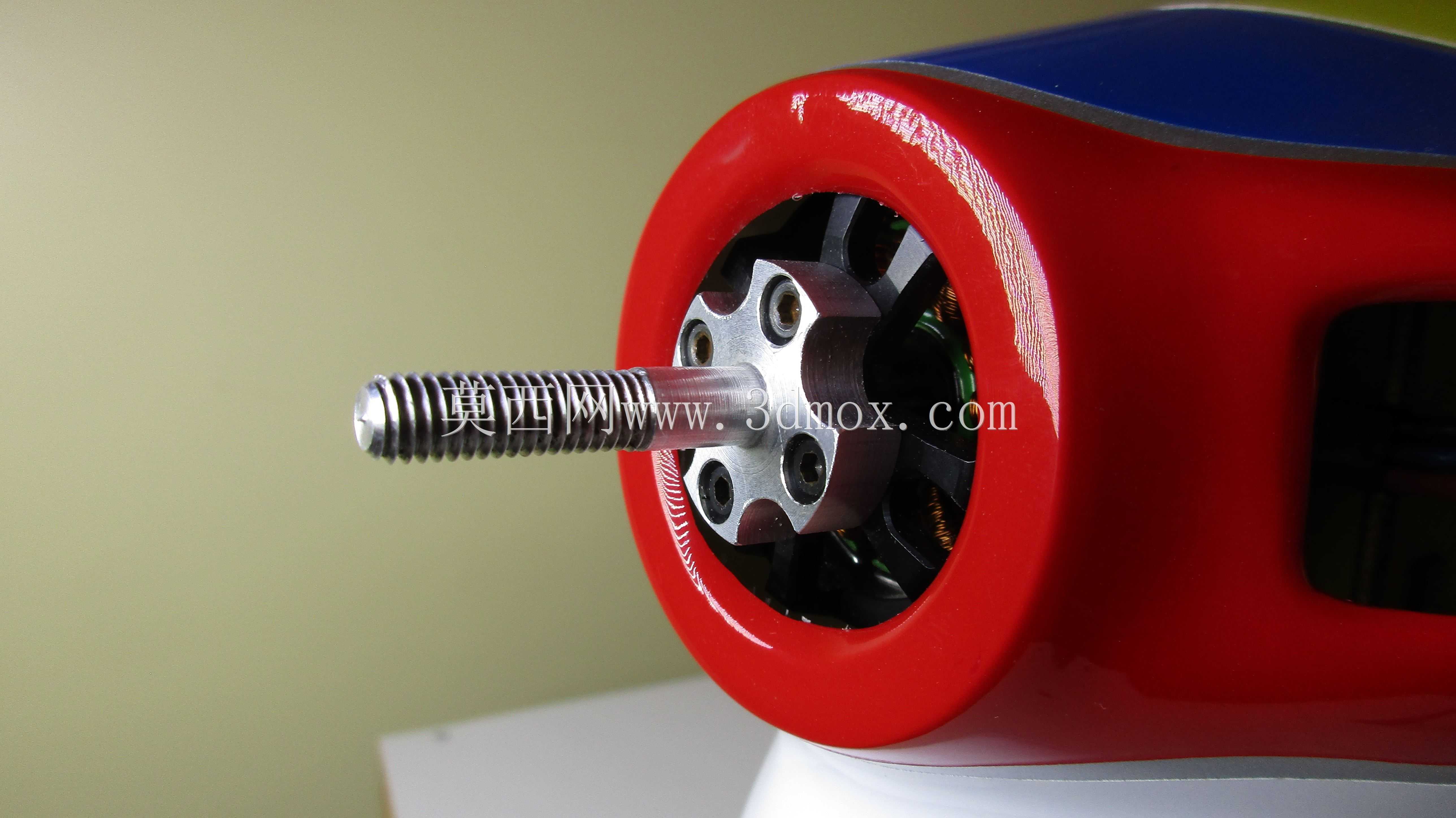

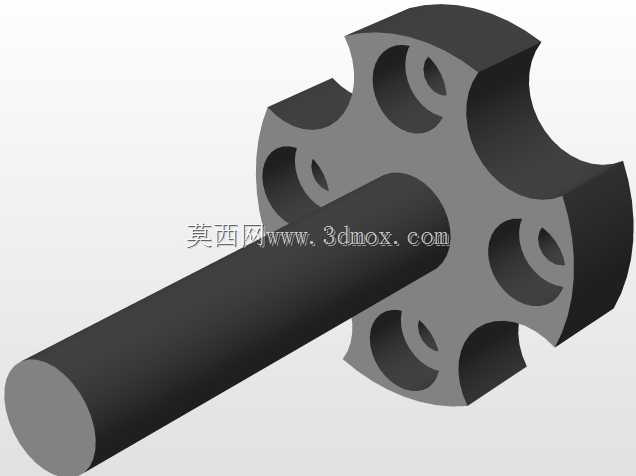

这类支柱适配器主要应用在航模动力系统的动力输出衔接场景，针对小型外转子无刷电机的安装匹配需求设计，解决电机输出轴与外部传动部件之间的同轴连接、轴向定位问题，避免动力传递过程中出现偏心晃动、连接松脱的故障。从结构设计来看，该零件采用一体化机加工成型，头部为带多组安装孔的法兰式结构，法兰边缘做了圆弧切边处理，既可以减轻零件自身重量，又能在安装时避让周边的结构干涉，法兰端面上的通孔对应电机端盖的安装螺柱位置，穿入紧固件后即可实现适配器与电机本体的刚性固定，保证连接强度满足高转速工况下的受力要求。杆部一端与法兰端面垂直衔接，加工出的外螺纹段用于对接外部传动负载，比如航模螺旋桨的固定座、传动齿轮的安装位，螺纹的公称尺寸匹配常规航模动力系统的通用安装规格，不需要额外做改孔加工就能直接装配。设计过程中重点考量了同轴度公差要求，法兰安装面与螺杆轴线的垂直度、螺杆自身的圆柱度都控制在较高精度等级，避免高转速运转时产生动不平衡量，降低电机运转的振动噪音，延长轴承的使用寿命。安装边界方面，该适配器有两种适配规格，分别对应6mm直径的原始电机轴、8mm直径的短底座电机轴，适配不同功率等级的同系列电机，法兰端的外轮廓尺寸控制在不会超出电机端盖外径的范围，不会额外增加动力单元的径向安装尺寸，螺纹段的长度预留了足够的调节空间，可以根据负载的安装厚度调整锁紧位置，同时在法兰与螺杆的衔接位置做了圆角过渡，减少应力集中，避免零件在频繁启停、负载突变的工况下出现断裂失效。这类零件采用传统车铣复合工艺加工即可完成，不需要特殊的工装夹具，单件生产和小批量加工的效率都比较高，加工时先通过车床完成棒料的外圆、螺纹、端面的车削加工，再转移到铣床或者加工中心完成法兰端的安装孔加工、边缘切边成型，最后经过去毛刺、表面抛光处理就能达到使用要求，表面的金属本色处理也能直观检查加工表面是否存在裂纹、砂眼等缺陷，方便质检环节快速筛查不合格品。实际装配时，只需要将法兰端贴合电机的安装端面，对准安装孔位拧紧紧固件，再将外部传动部件套入螺杆段，用螺母锁紧即可完成安装，不需要复杂的调试步骤，日常维护时也可以快速拆卸更换，适配航模飞行过程中不同负载的快速切换需求。
