小型四旋翼航拍巡检飞行器结构设计

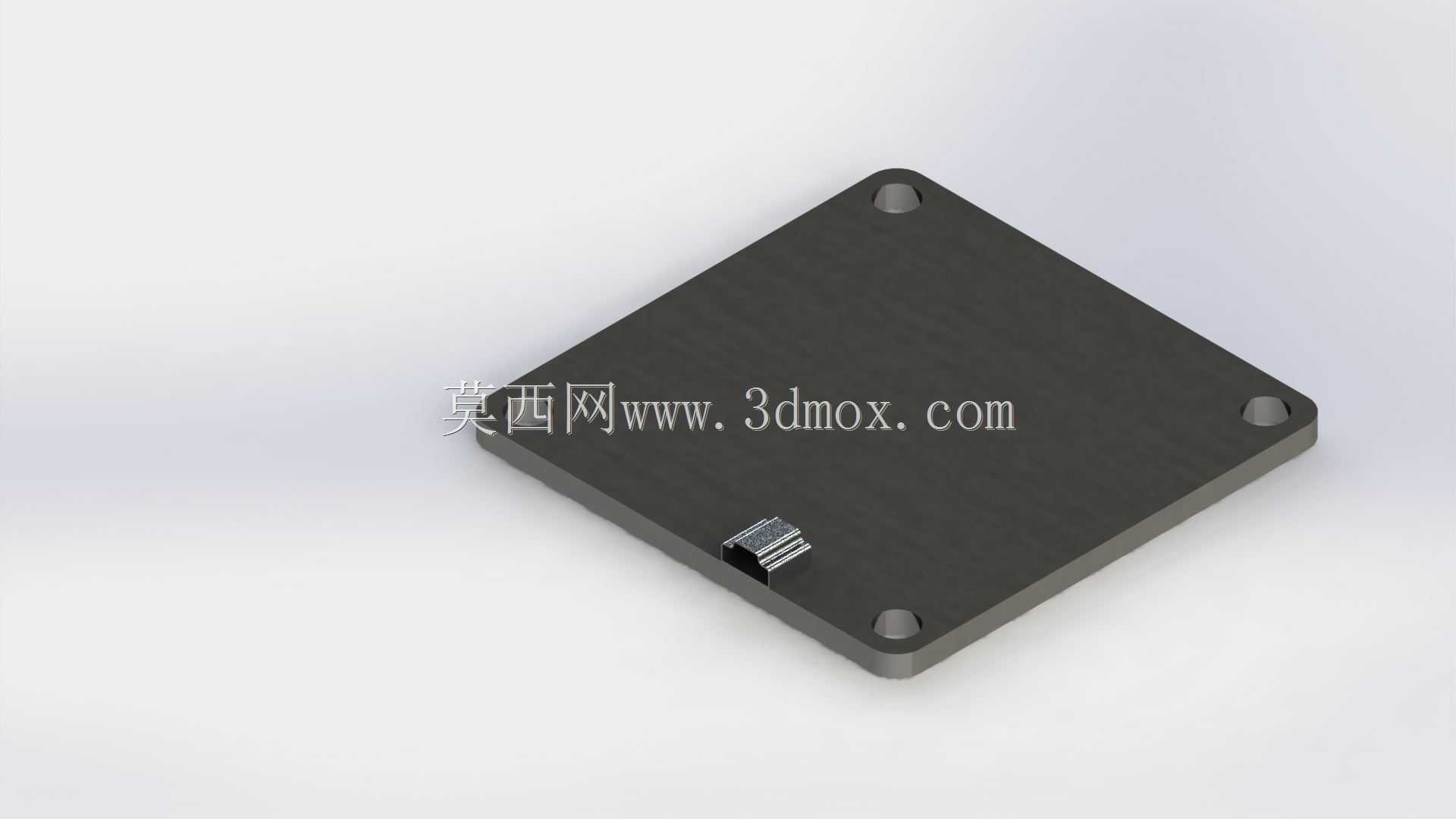

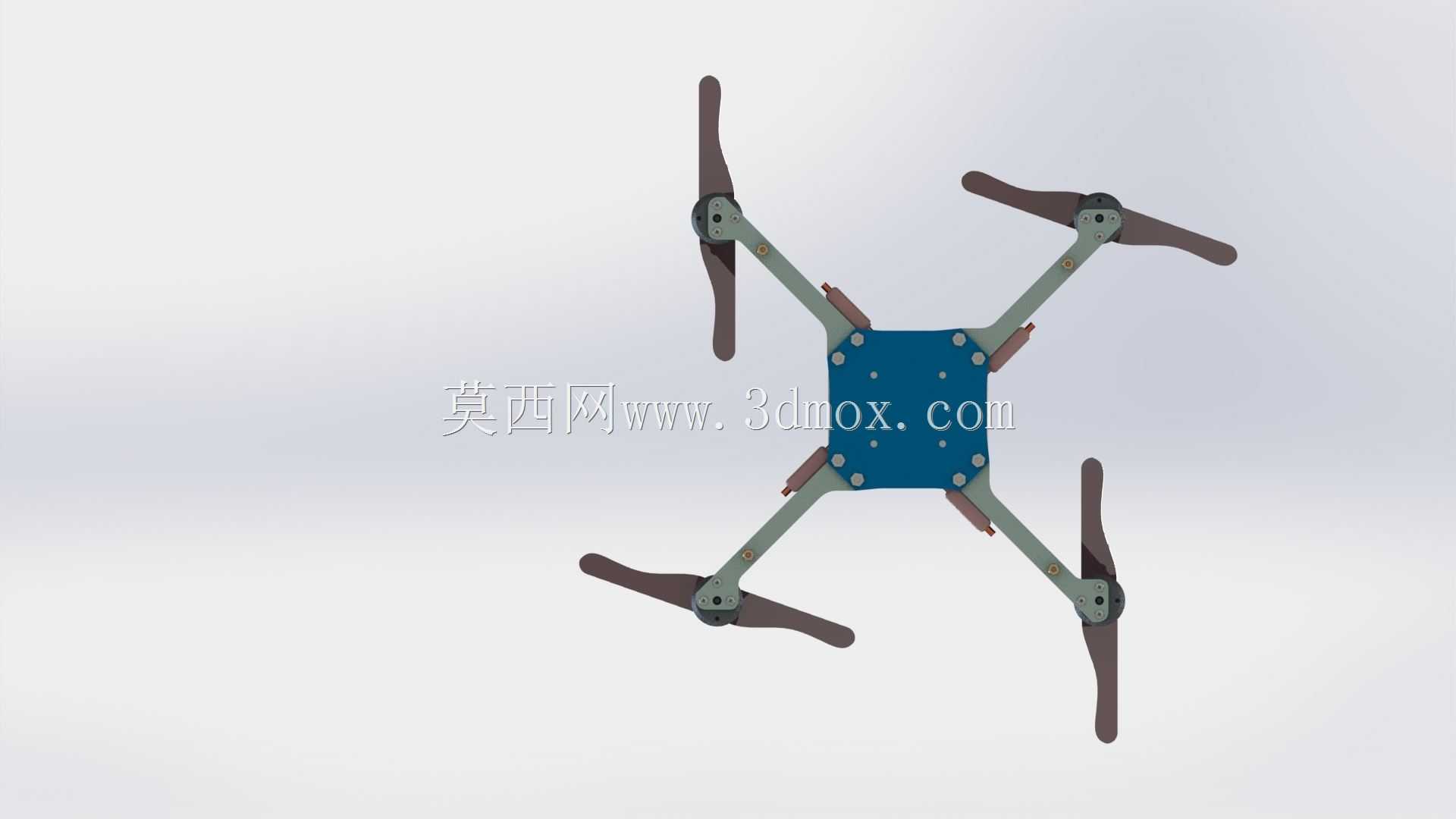

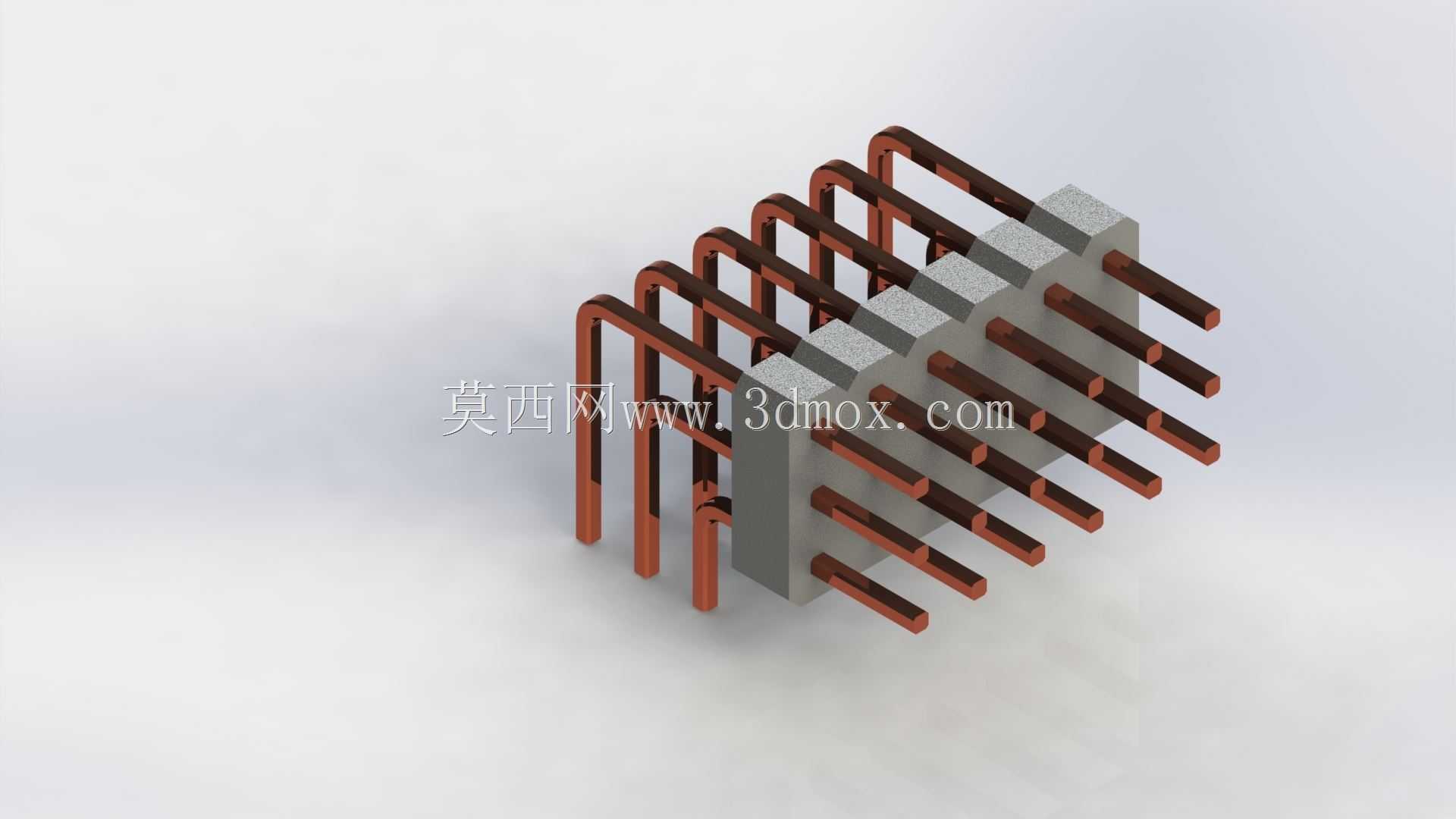

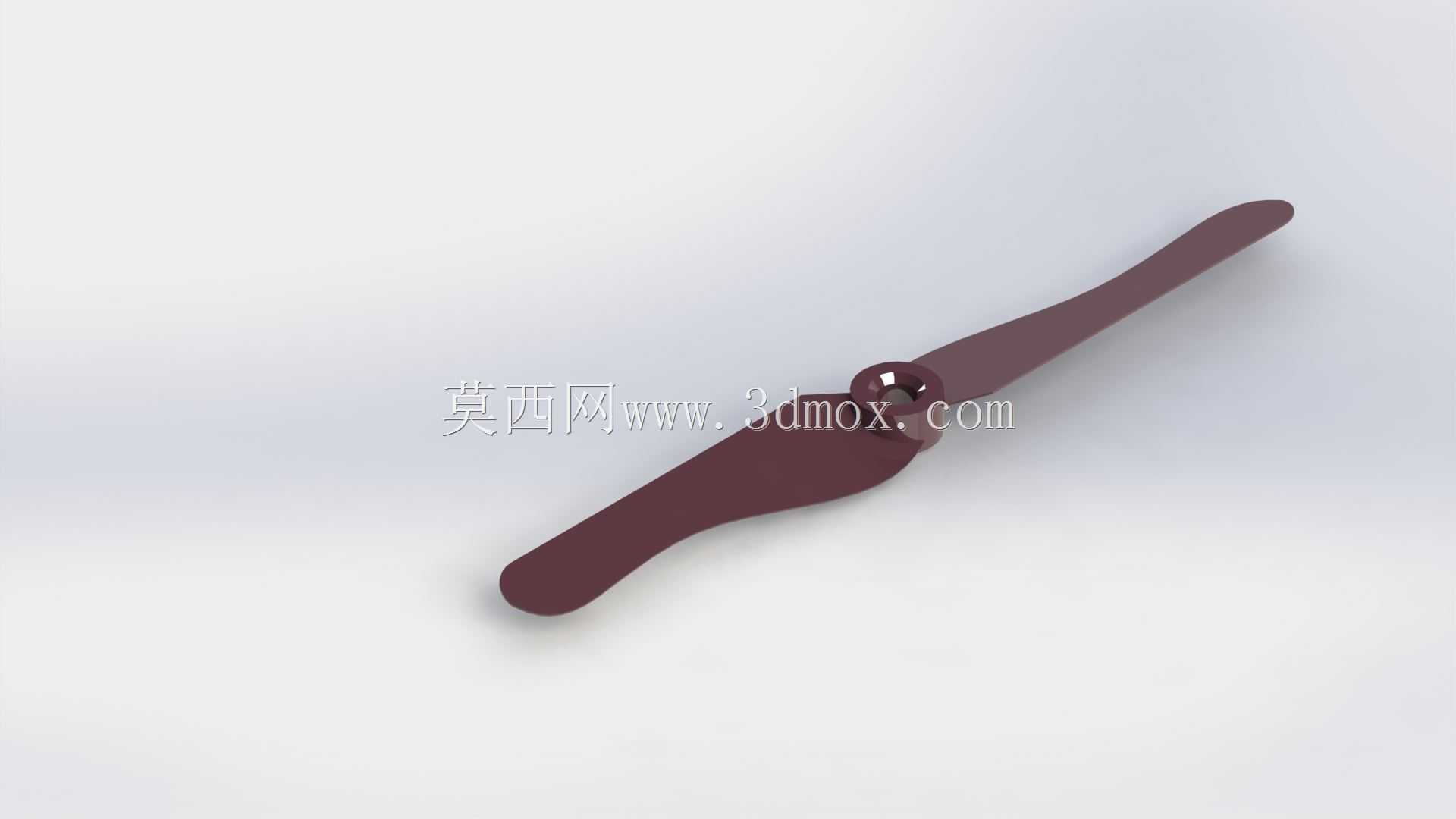

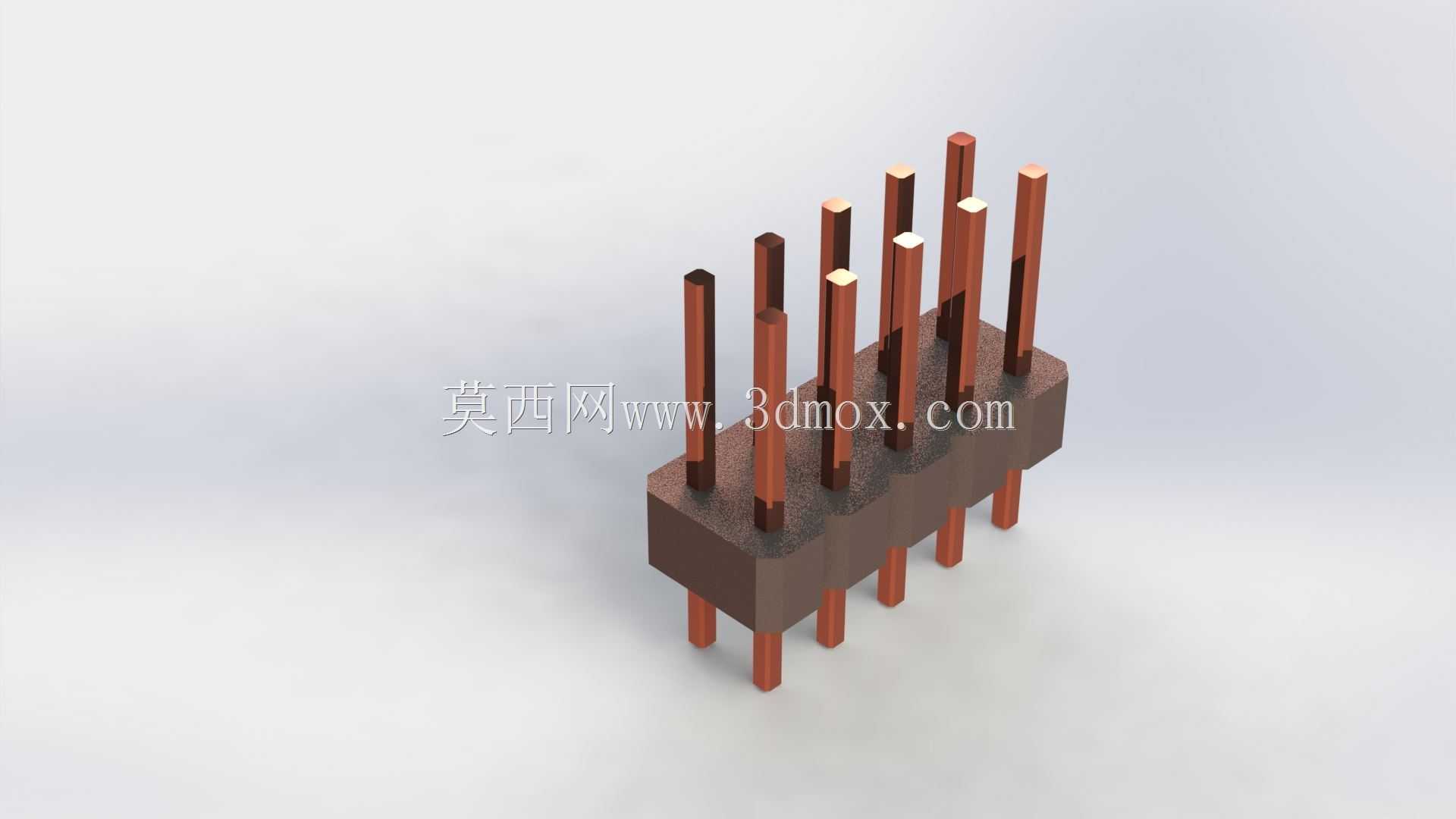

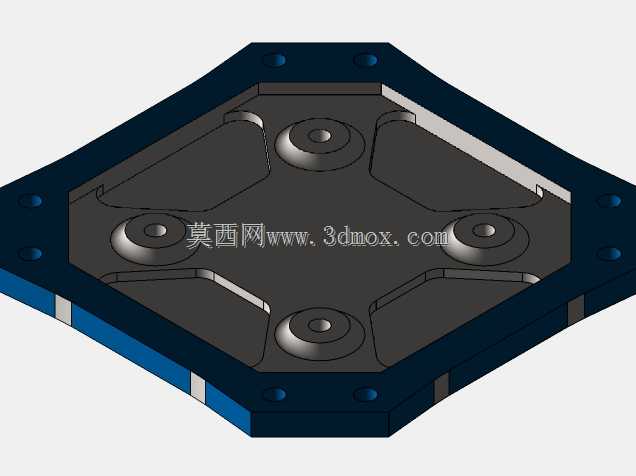

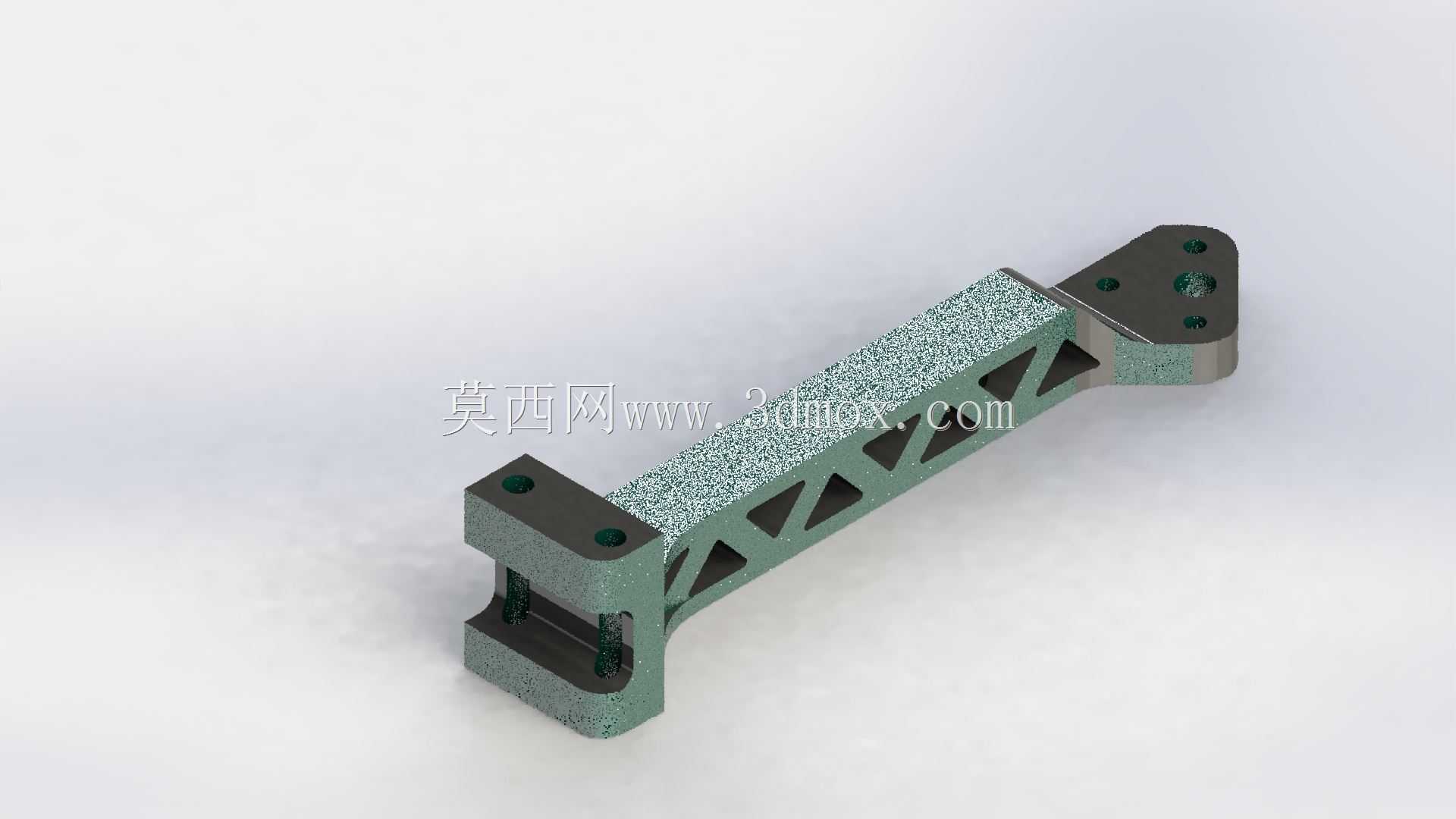

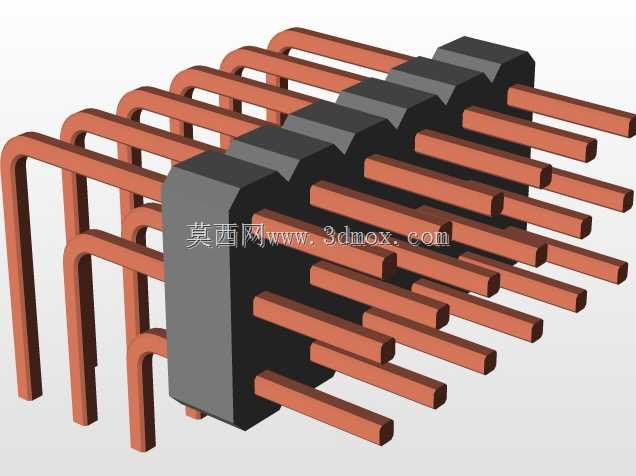

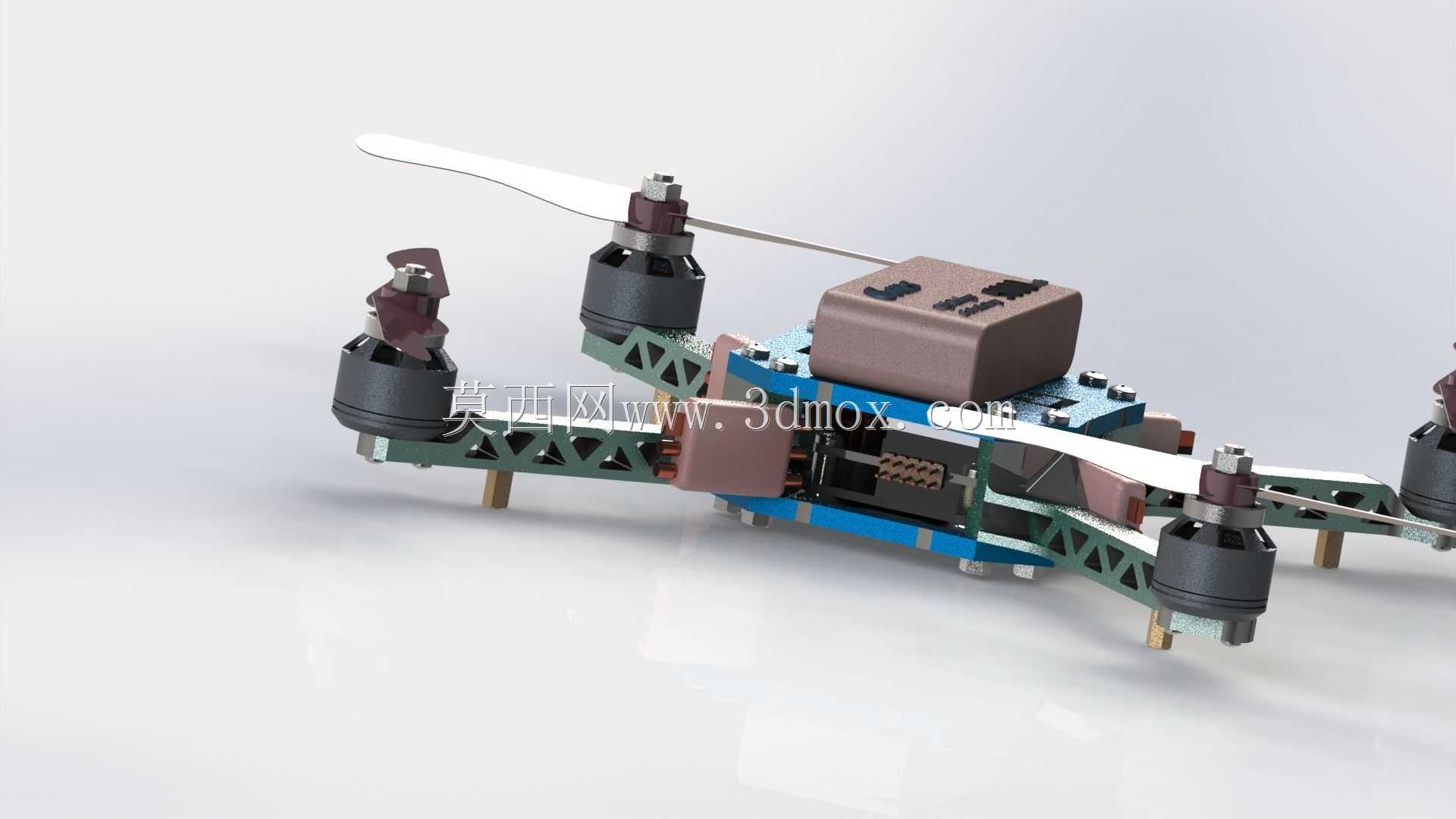

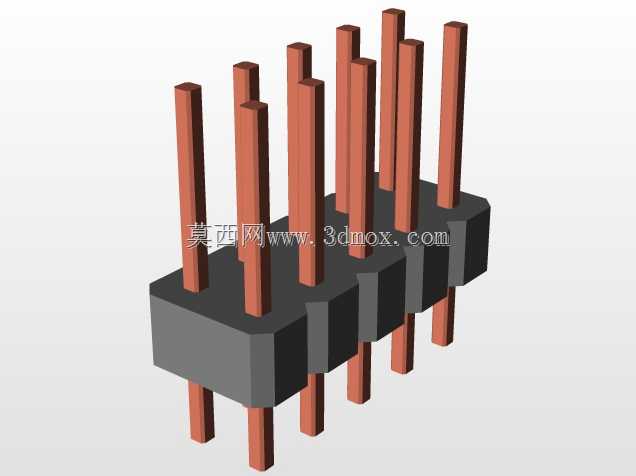

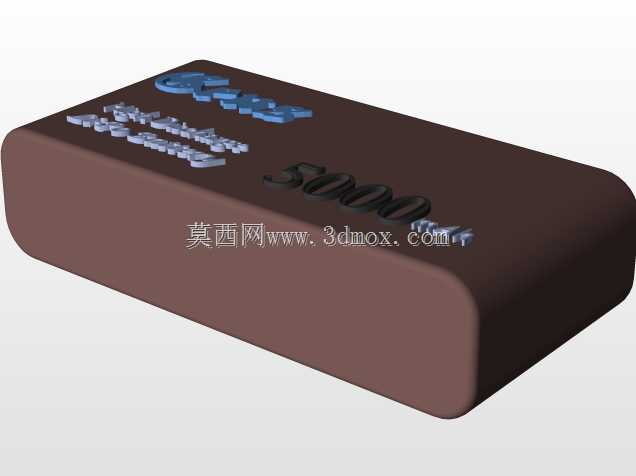

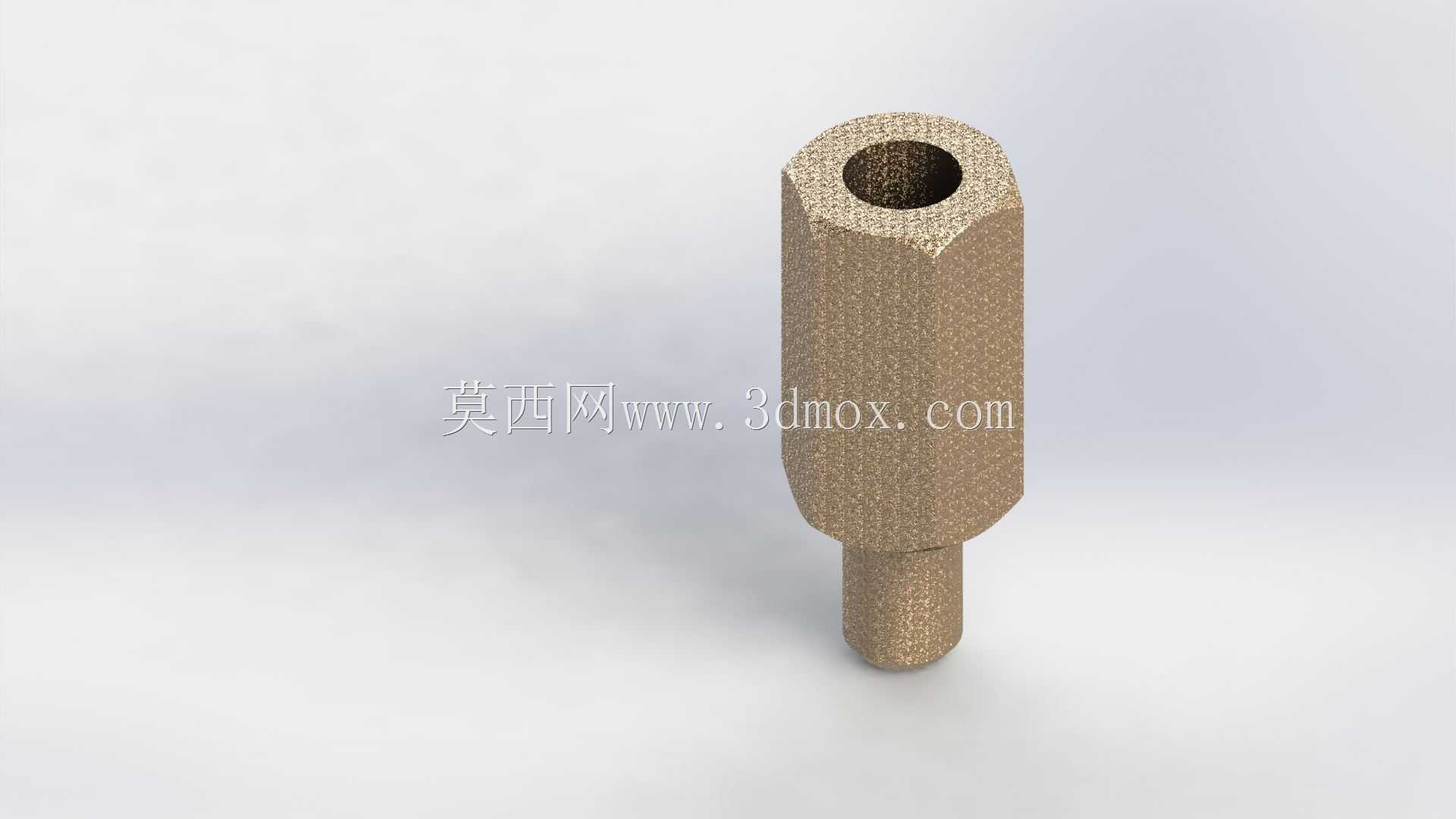

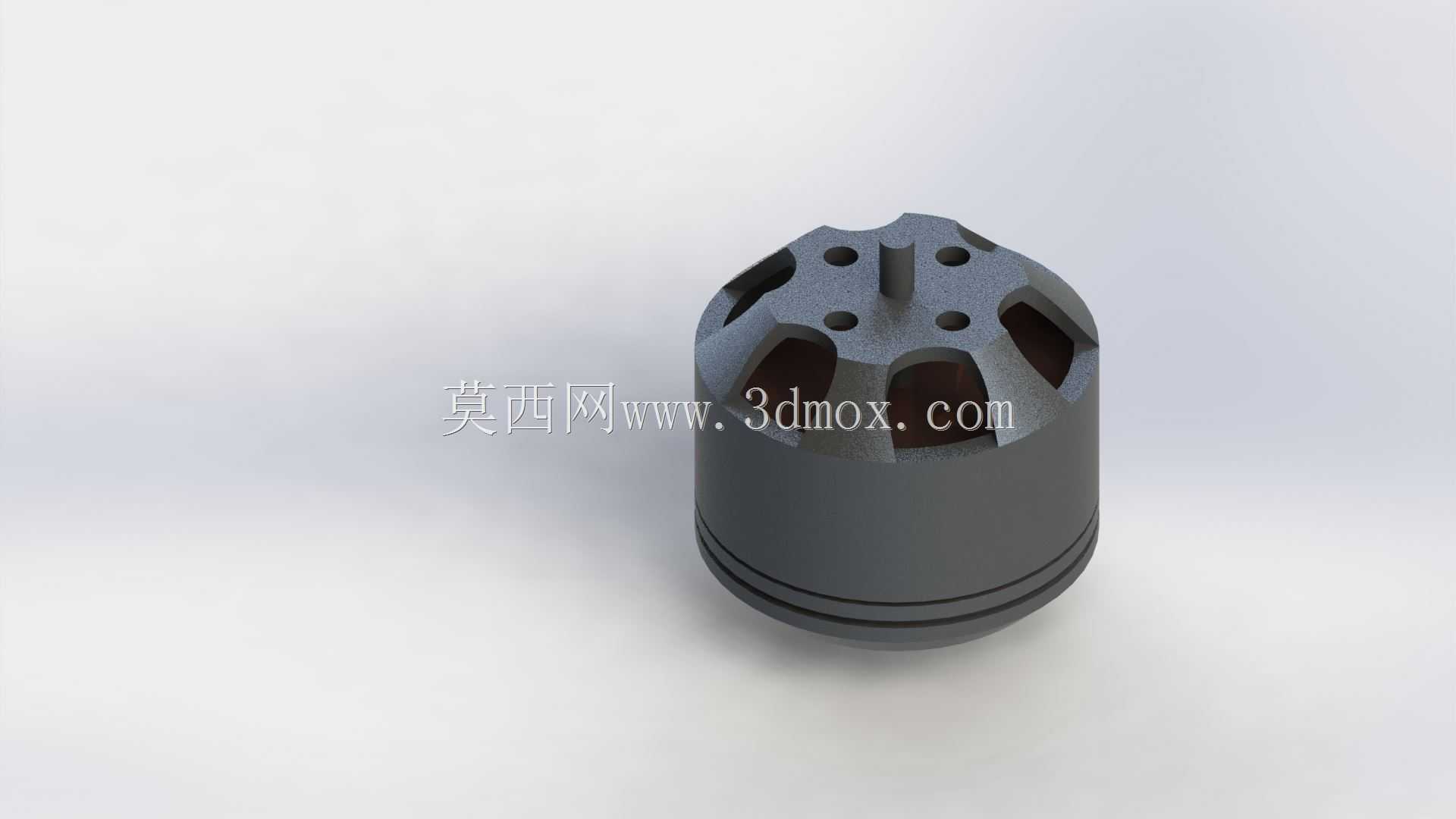

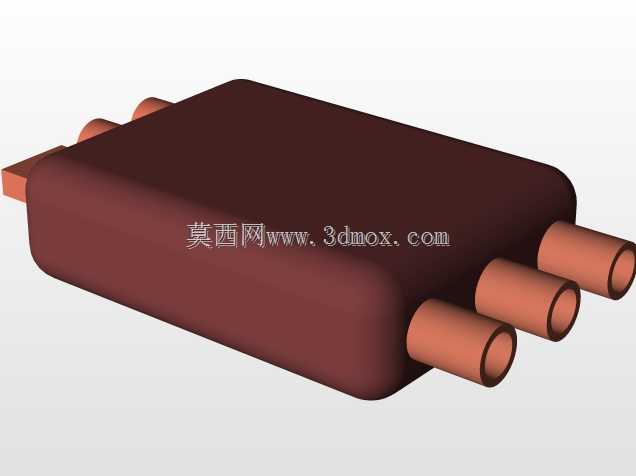

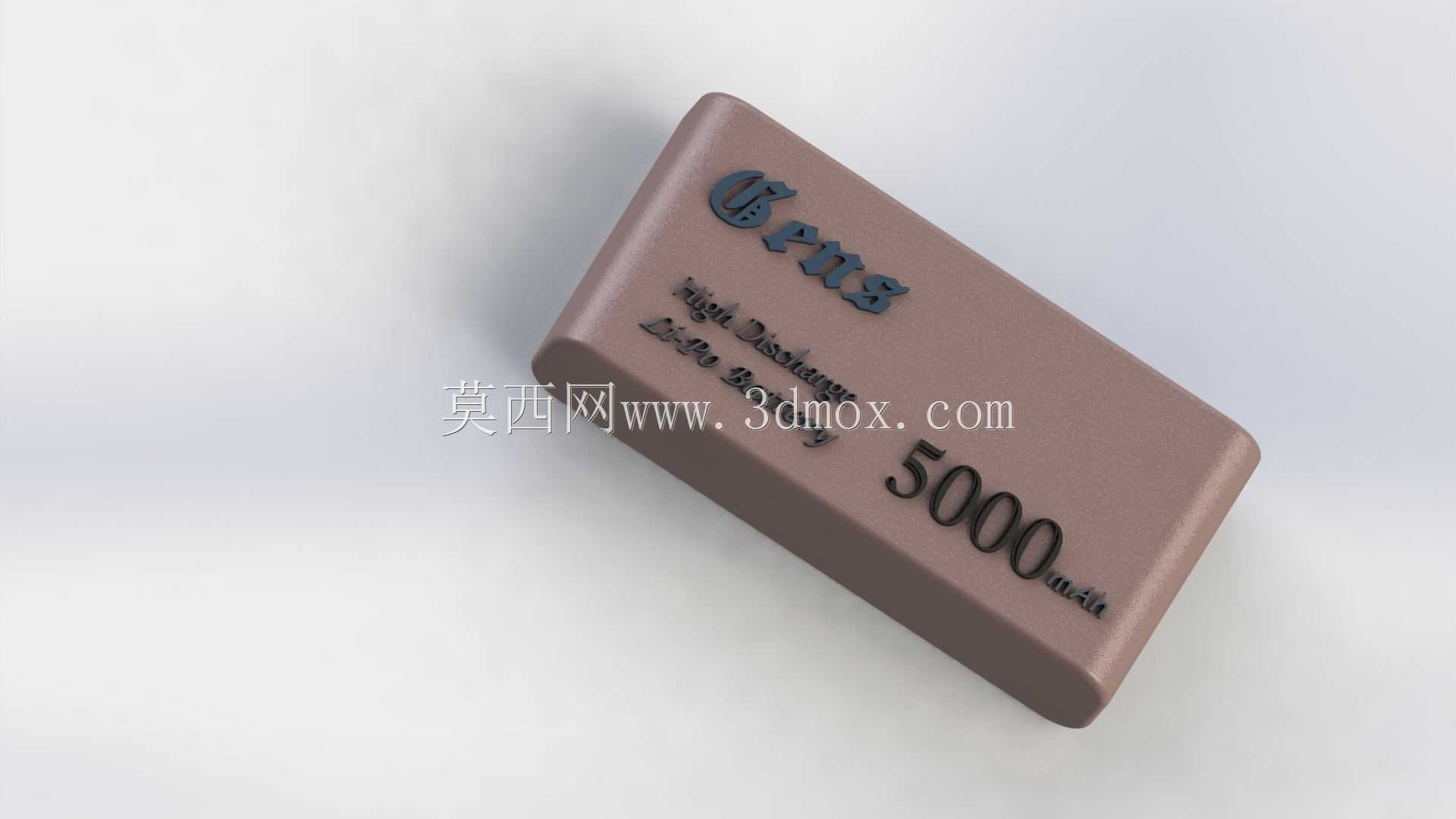

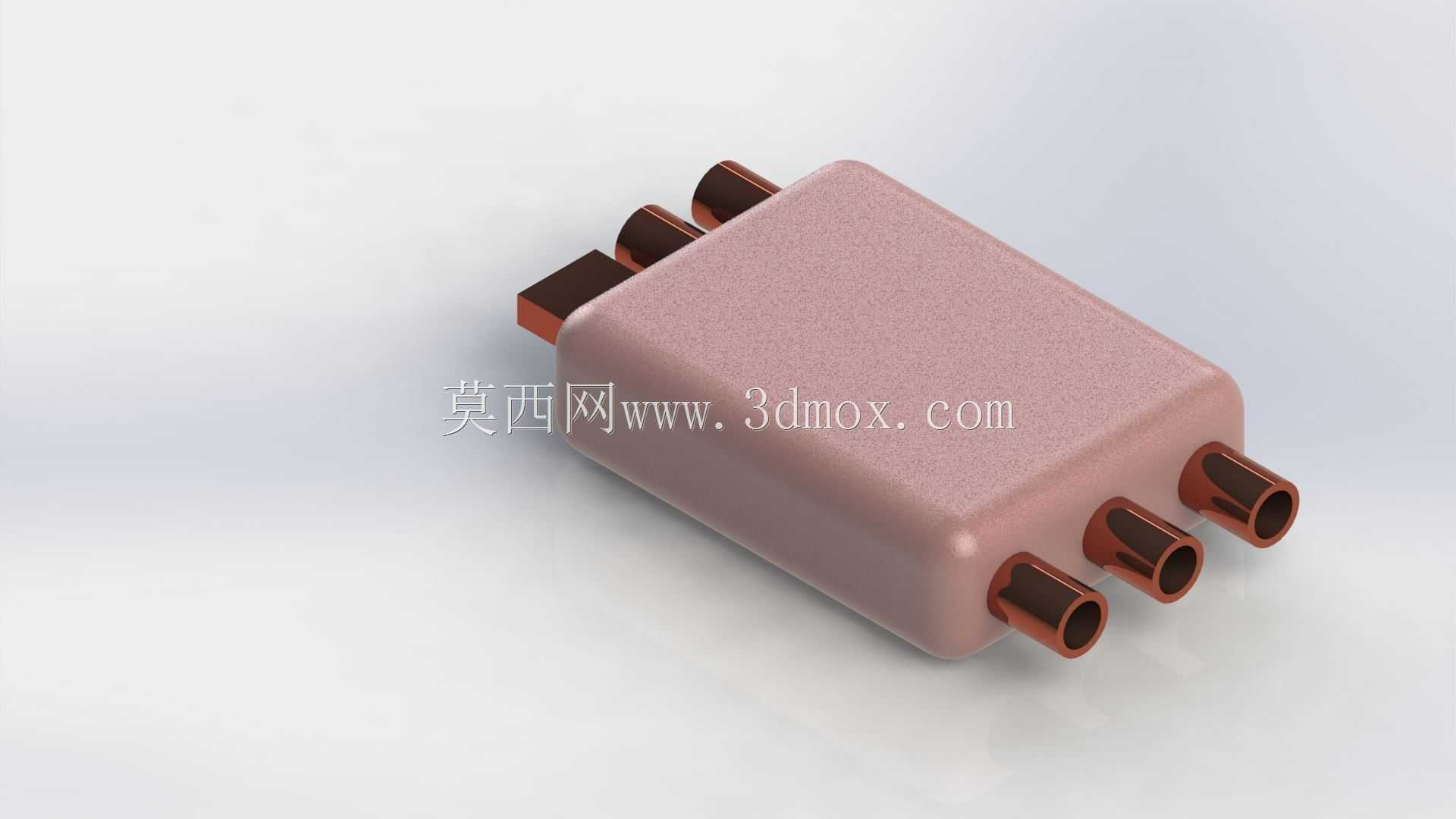

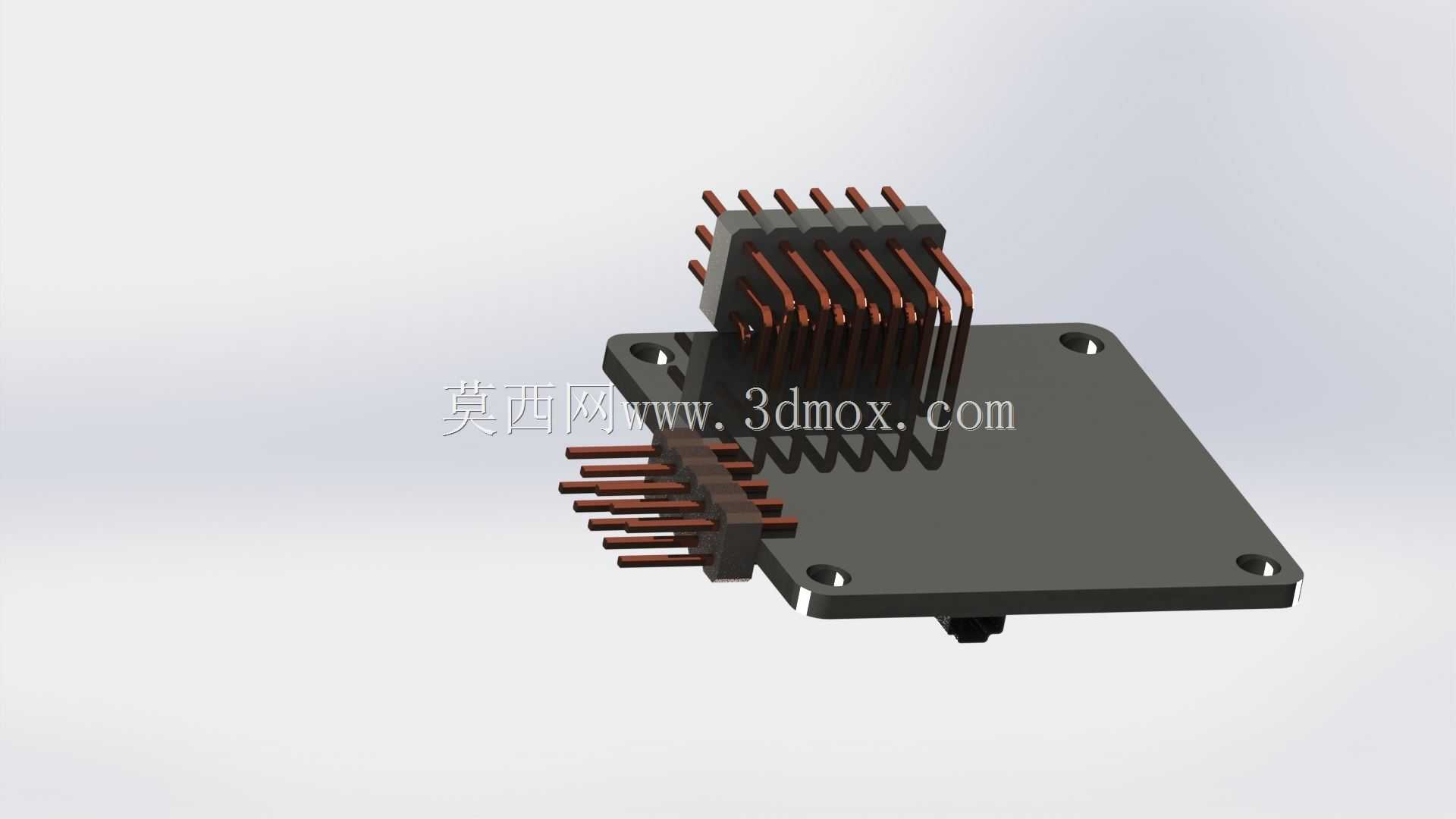

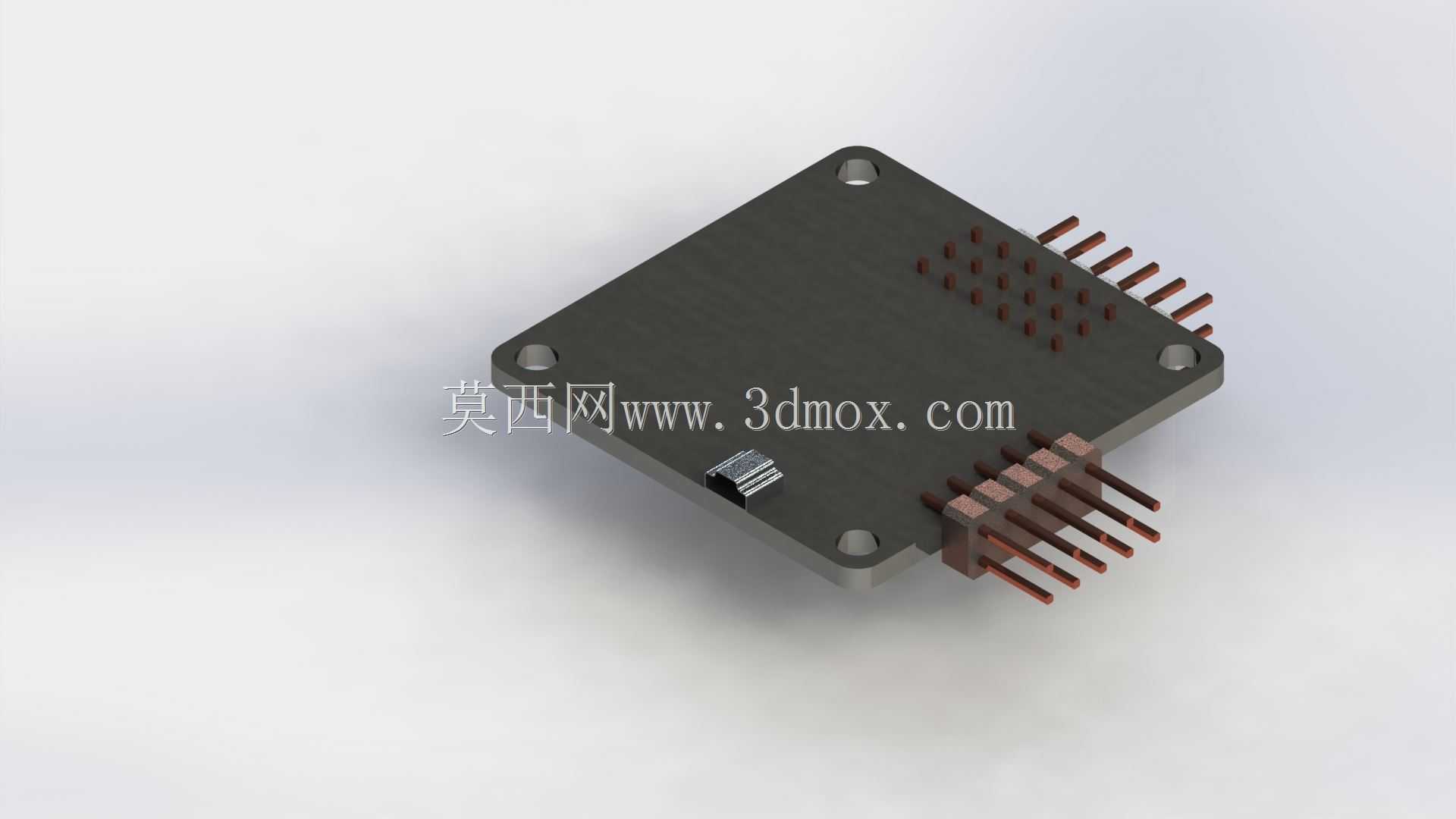

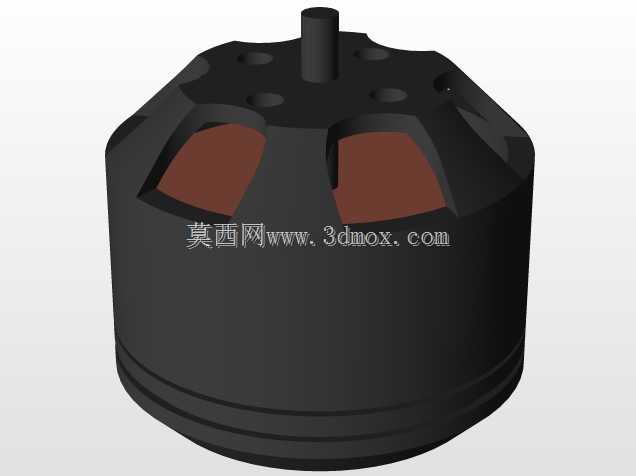

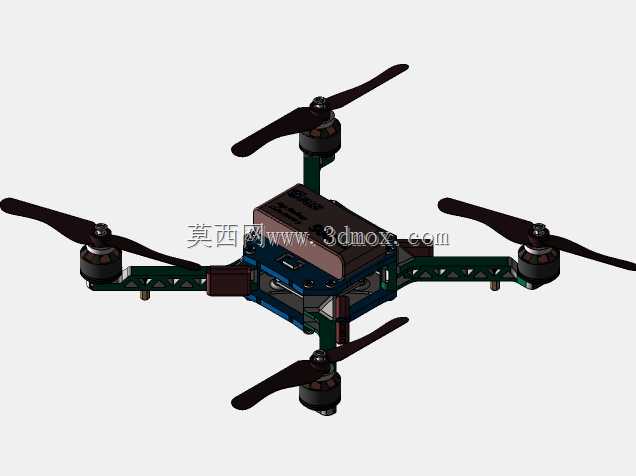

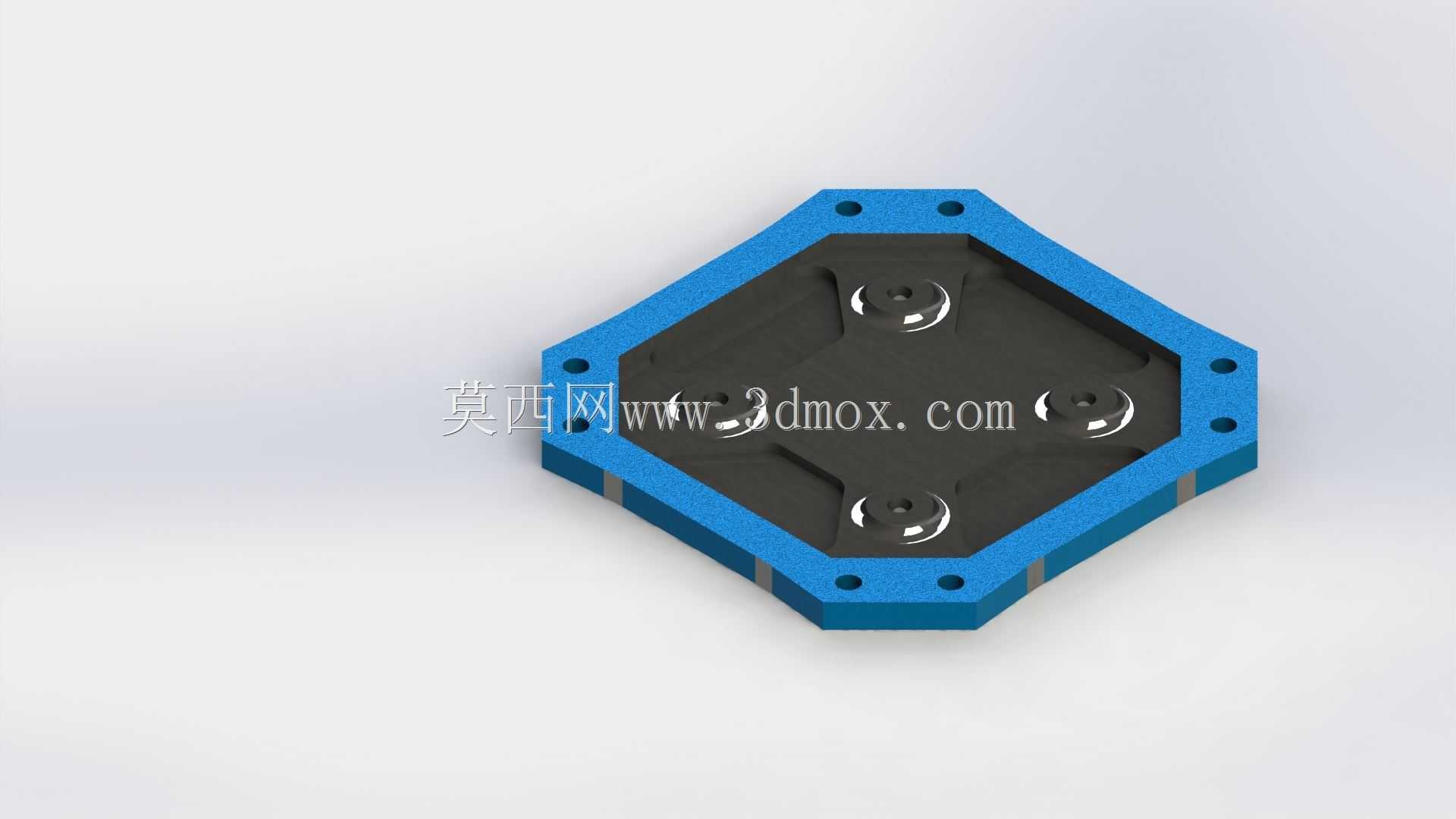

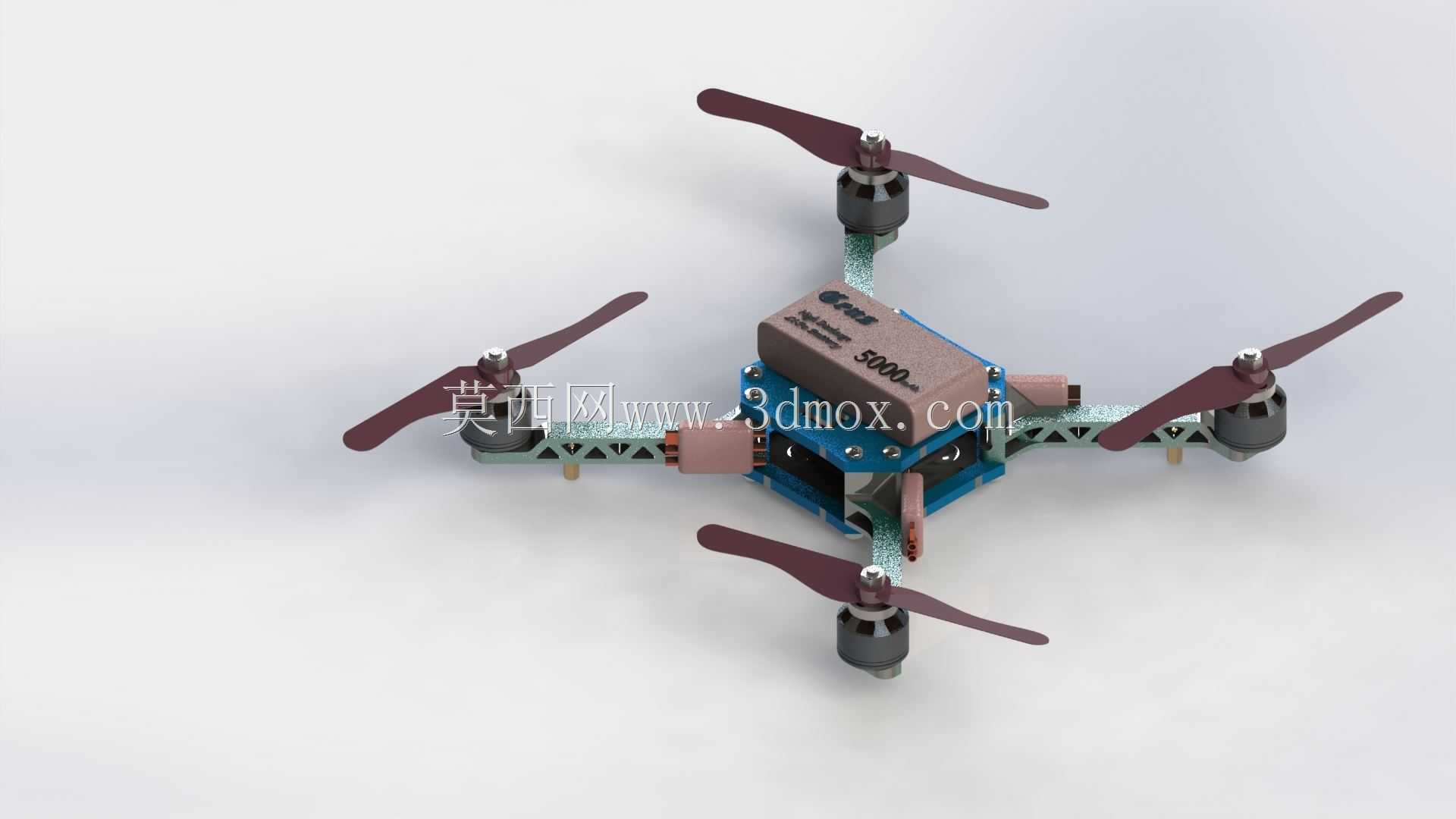

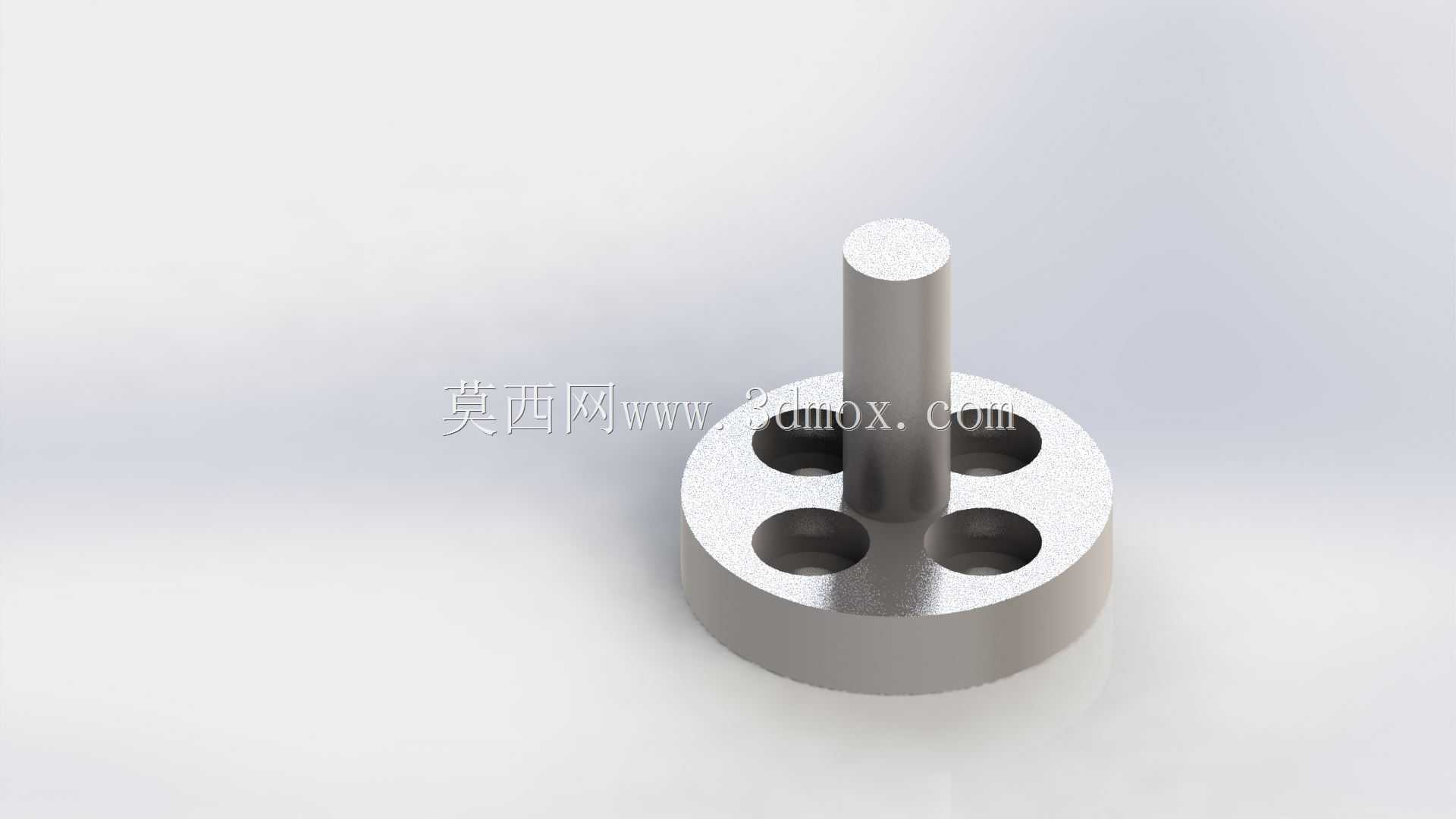

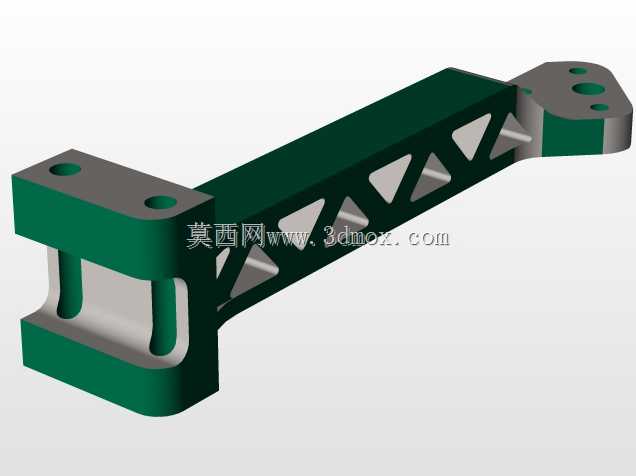

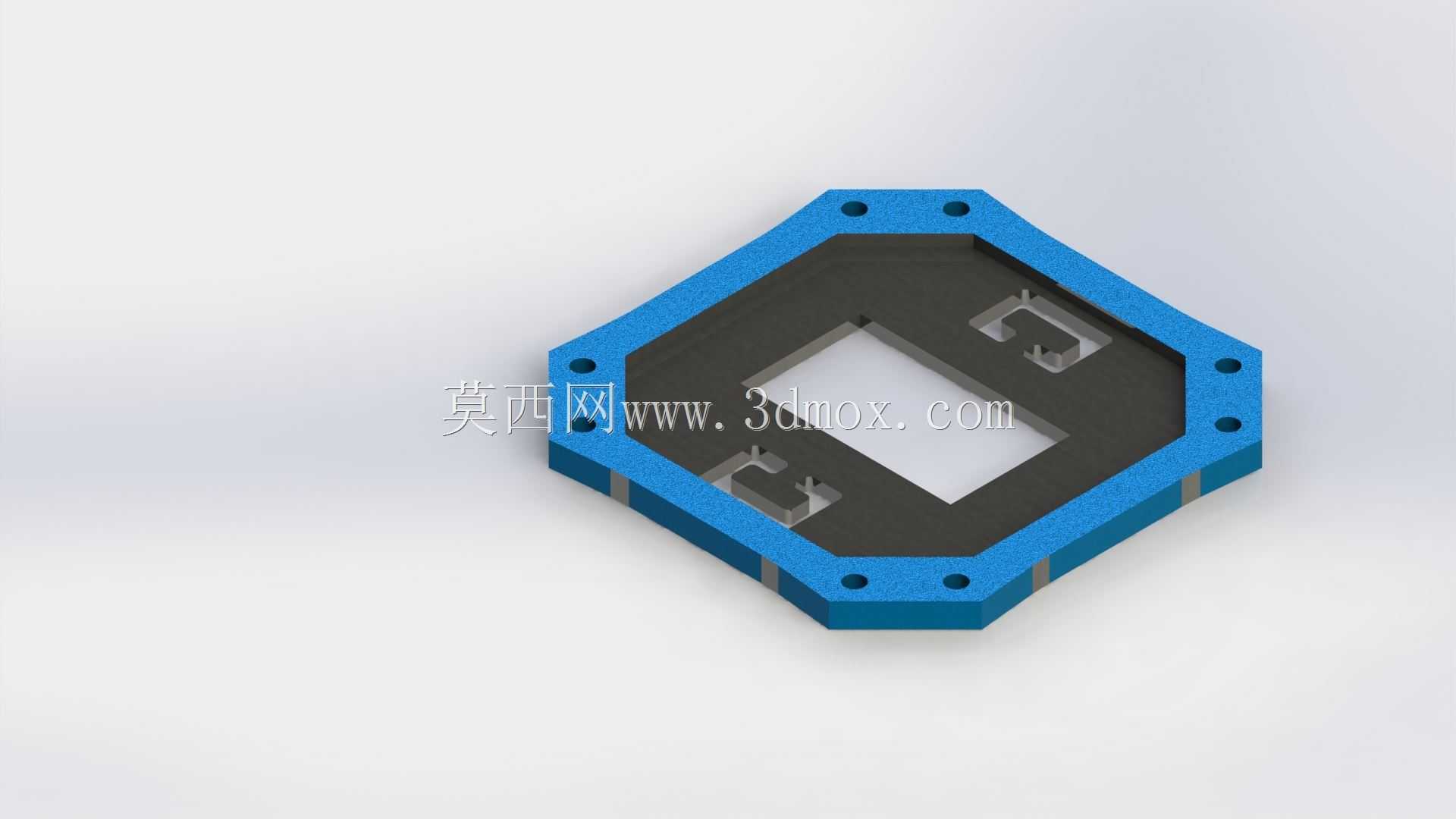

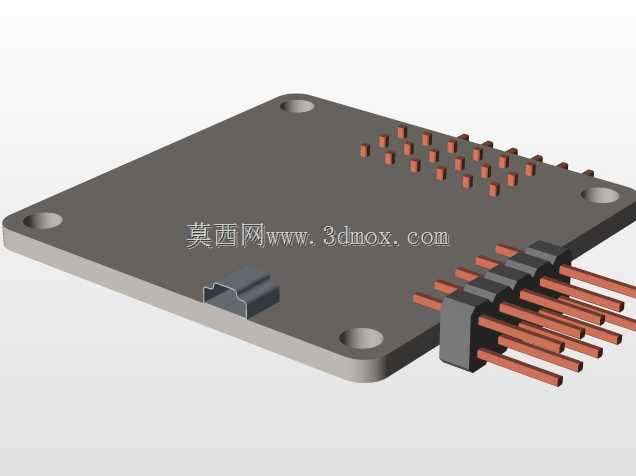

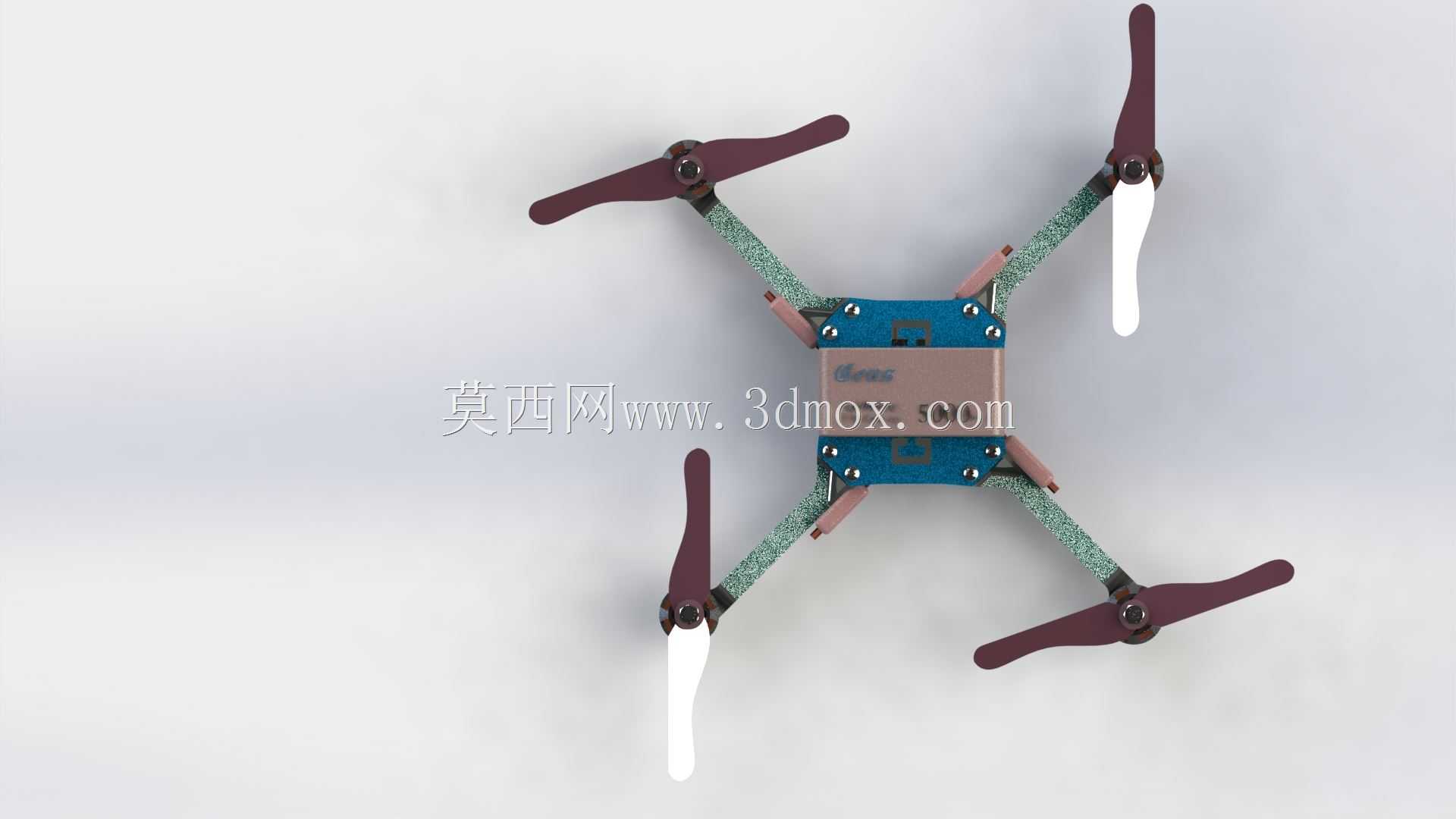

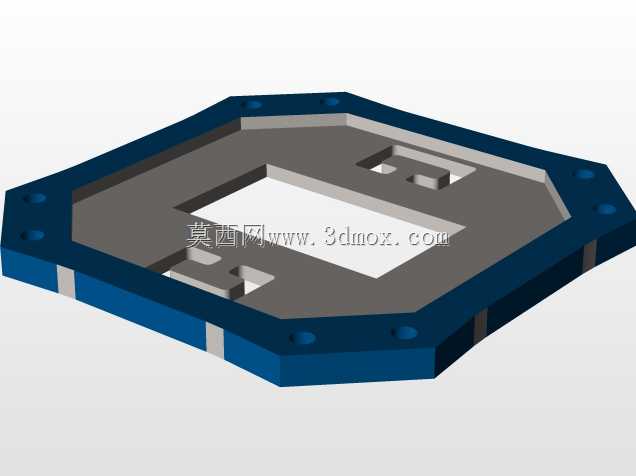

这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实用需求展开，日常可覆盖园区巡检、小型场地航拍、轻量载荷搭载等常见民用作业场景，机臂采用十字交叉的对称布局，从结构根源上抵消旋翼转动带来的反扭力，保证飞行过程中的姿态稳定性。设计阶段优先考虑了部件安装的兼容性，中心机架预留了飞控板、电调、电池模块的分层安装空间，每层安装位都设置了对应的定位孔位，避免不同功能模块走线干涉，同时将重心控制在机架几何中心位置，降低飞控系统的姿态校准难度，减少飞行过程中的动力损耗。机臂与中心机架采用快拆式连接结构，日常收纳时可将四个机臂单独拆卸，缩小整体收纳体积，外出作业携带时无需占用过多储物空间，机臂末端的电机安装座设置了同轴定位台阶，保证电机输出轴与机臂轴线垂直，避免旋翼转动时产生不必要的振动，影响飞行稳定性与拍摄画面清晰度。旋翼采用正反桨配对设计，对角位置的旋翼旋向保持一致，相邻位置旋翼旋向相反，配合电机的转速差即可完成升降、转向、前后平移等飞行动作，桨叶根部设置了快拆卡扣，更换受损桨叶时无需额外工具即可快速完成操作。电池安装位位于机架下层中心位置，采用卡扣式固定结构，飞行过程中不会出现电池移位的问题，同时预留了标准供电接口，可兼容同规格不同容量的锂电池，根据作业时长需求灵活选配电池。机架整体采用轻量化镂空设计，在保证结构强度满足日常飞行载荷要求的前提下，尽可能削减非受力位置的材料厚度，降低整机自重，提升续航表现，所有走线都隐藏在机臂内部的走线槽内，既避免飞行过程中走线被气流吹动干扰姿态传感器，也能减少外露走线带来的额外风阻。机架底部预留了通用载荷安装孔位，可根据作业需求搭载小型摄像头、微型传感器等不同功能模块，安装孔位采用标准间距设计，无需二次打孔改造即可适配多数市面上的小型航拍与检测配件，机臂长度经过反复校核，保证旋翼转动时的下洗气流不会直接冲击中心机架上搭载的载荷设备，避免气流扰动影响载荷的工作精度。
