长航时察打一体固定翼无人机结构设计

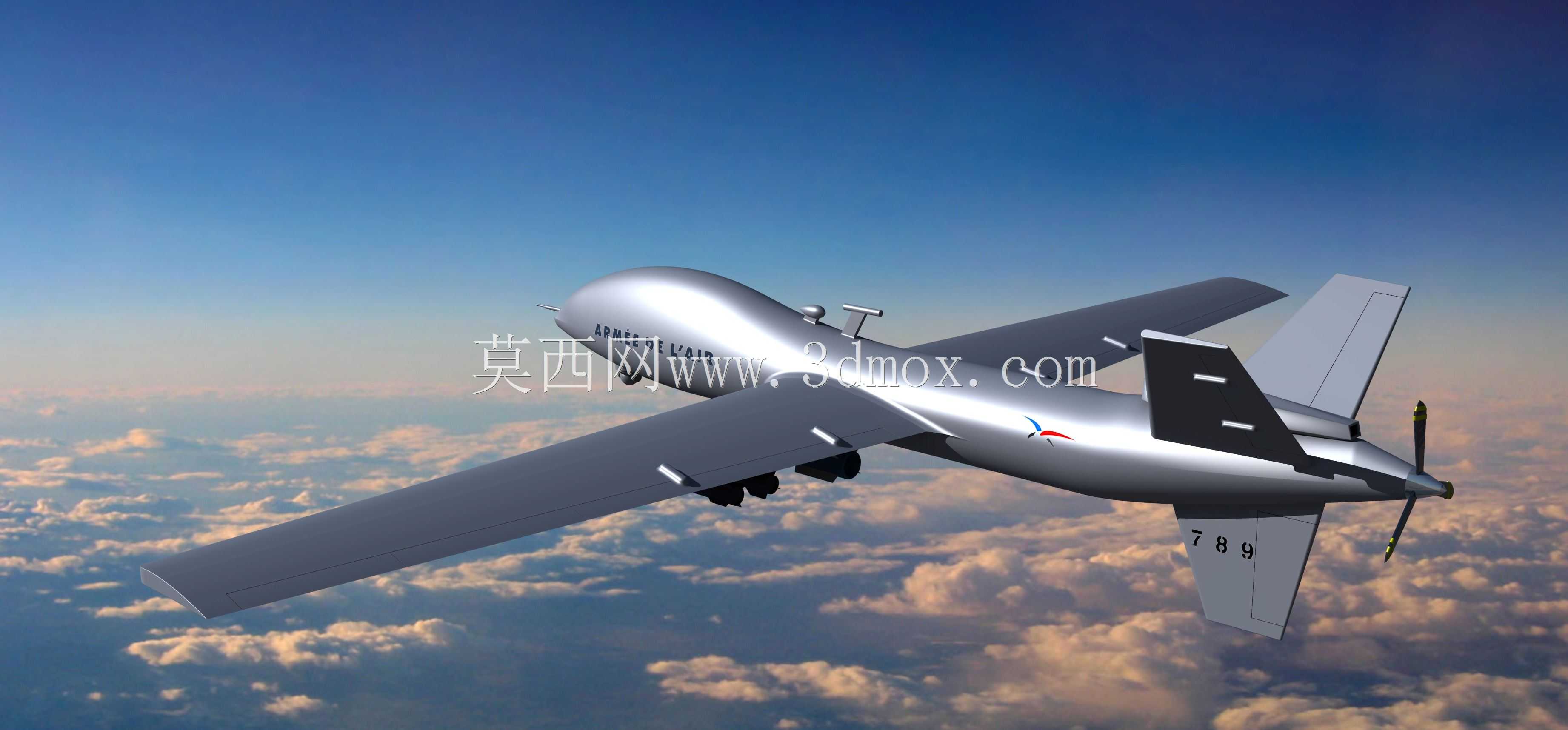

该固定翼无人机采用常规大展弦比中单翼气动布局，尾翼为带端板的垂直安定面加水平尾翼组合形式，动力系统布置于机身尾部，采用活塞发动机搭配推进式螺旋桨的动力方案，可有效避免前拉式螺旋桨对机身前部侦察、观瞄设备的气流干扰，同时降低机载传感器的振动影响。机翼采用一体化成型设计思路，翼身融合段做了平滑过渡处理，既能够降低飞行过程中的诱导阻力，也可以在翼身结合处预留足够的内部空间，用于布置燃油箱、飞控系统模块与信号传输天线，大展弦比机翼的设计能够在较低巡航速度下获得更高的升阻比，适配长航时巡航任务的需求。机身主体采用半硬壳式结构设计，前部设备舱预留了标准化的载荷安装接口，可根据任务需求快速更换光电吊舱、合成孔径雷达、通信中继设备等不同任务载荷，机身中部设置有武器挂点接口，可挂载小型精确制导武器，执行对地精确打击任务，挂点位置经过重心配平计算，挂载不同重量载荷时可通过调整燃油配重与飞控参数保持飞行稳定性。尾翼部分的垂直安定面做了切尖处理，能够降低跨音速阶段的翼尖涡流影响，尾翼舵面采用独立舵机驱动，各操纵面的偏转角度范围经过飞行力学仿真验证，可满足不同飞行姿态下的操纵力矩需求，尾部螺旋桨与机身末端留有足够的安全间隙，避免大迎角飞行状态下桨叶触碰机身结构。起落架采用后三点式可收放结构，巡航阶段可完全收纳于机身与机翼内部，进一步降低飞行阻力，起落架的收放机构采用连杆式锁止结构，可在飞行过程中承受高速气流带来的冲击载荷，避免出现意外解锁的情况。整机的外形尺寸适配中型军用运输平台的装载边界，拆解机翼后可装入标准航空储运箱，快速完成前线部署与转场运输，地面维护时可通过机身侧面的快卸口盖直接接触内部机载设备，无需大面积拆解蒙皮结构，有效缩短外场维护的作业时长。该机型可适配边境巡逻、战场侦察、目标指示、精确打击等多种任务场景，在民用领域也可经过改装后用于森林防火巡查、地理测绘、管线巡检等作业，结构设计阶段充分考虑了不同场景下的改装冗余度，预留了充足的电气接口与安装空间，可根据不同行业用户的需求快速完成定制化改装。
