适配TBS迪斯科机型的双构型万向节结构

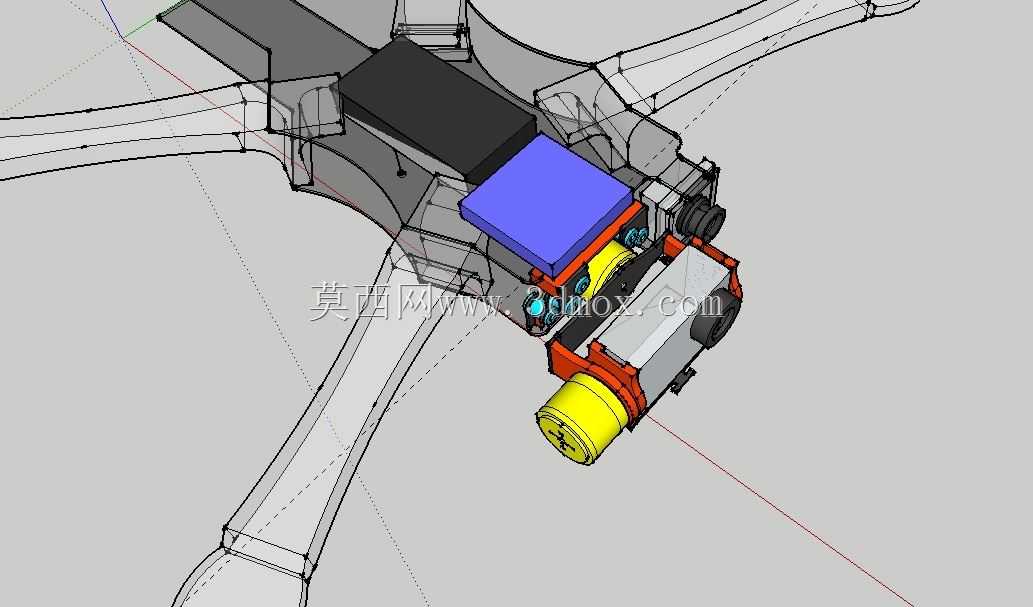

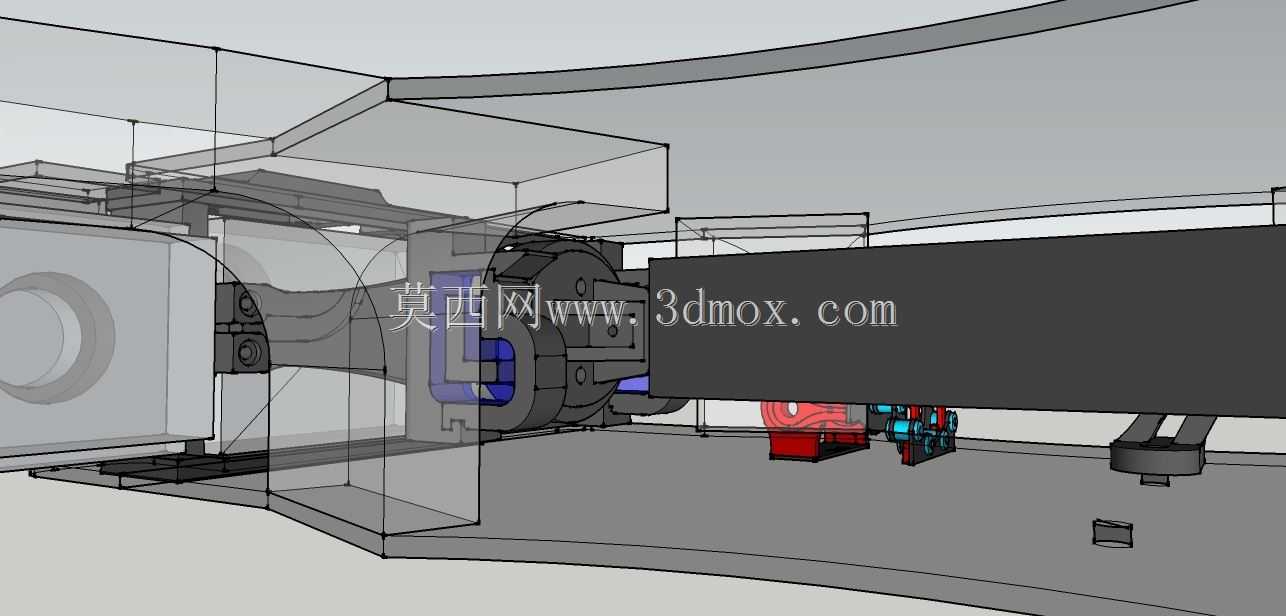

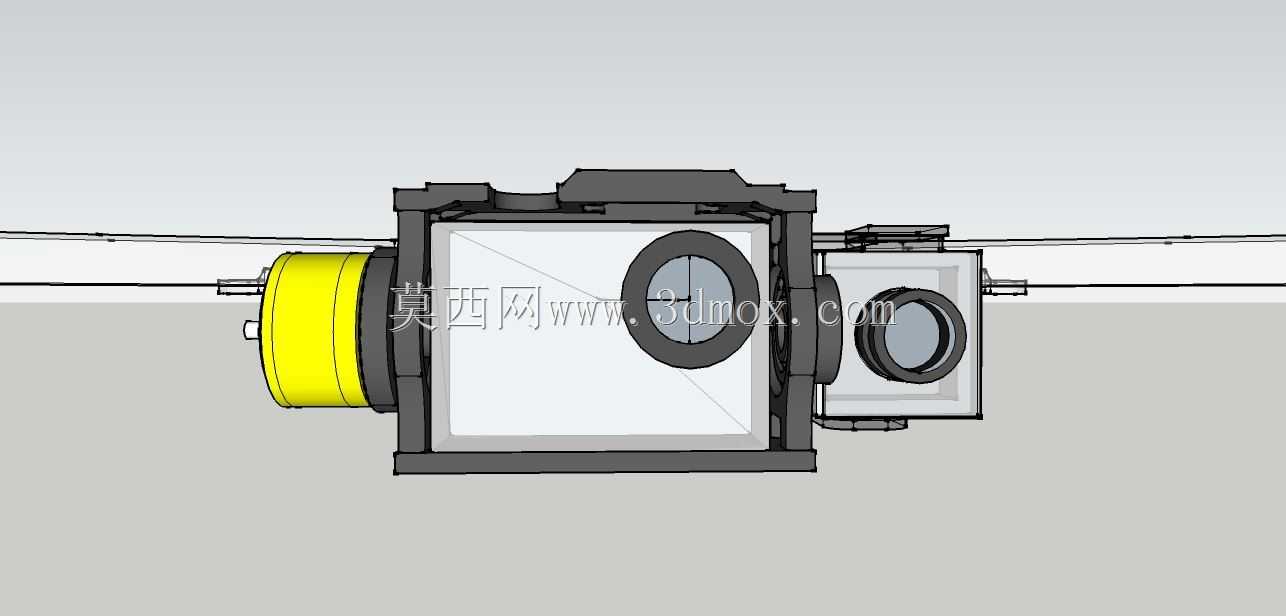

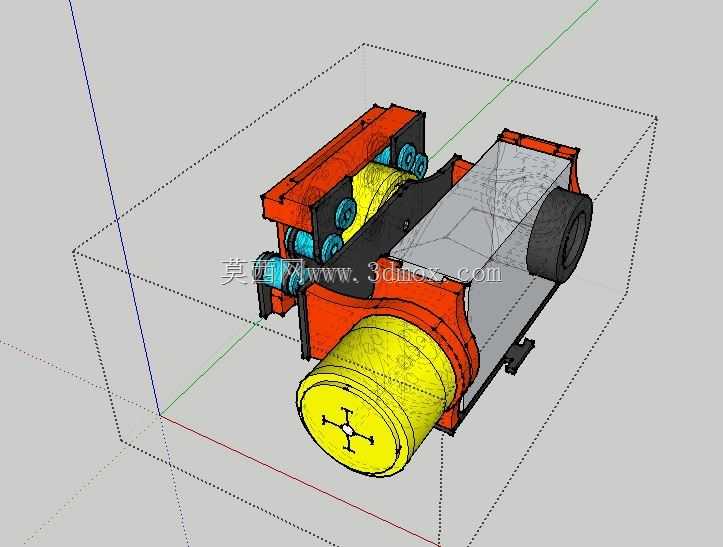

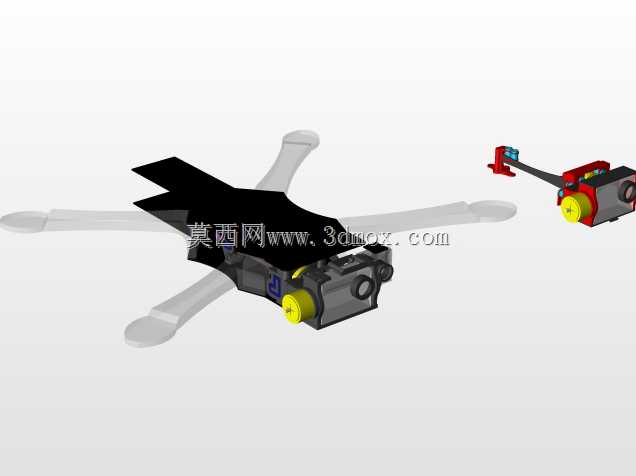

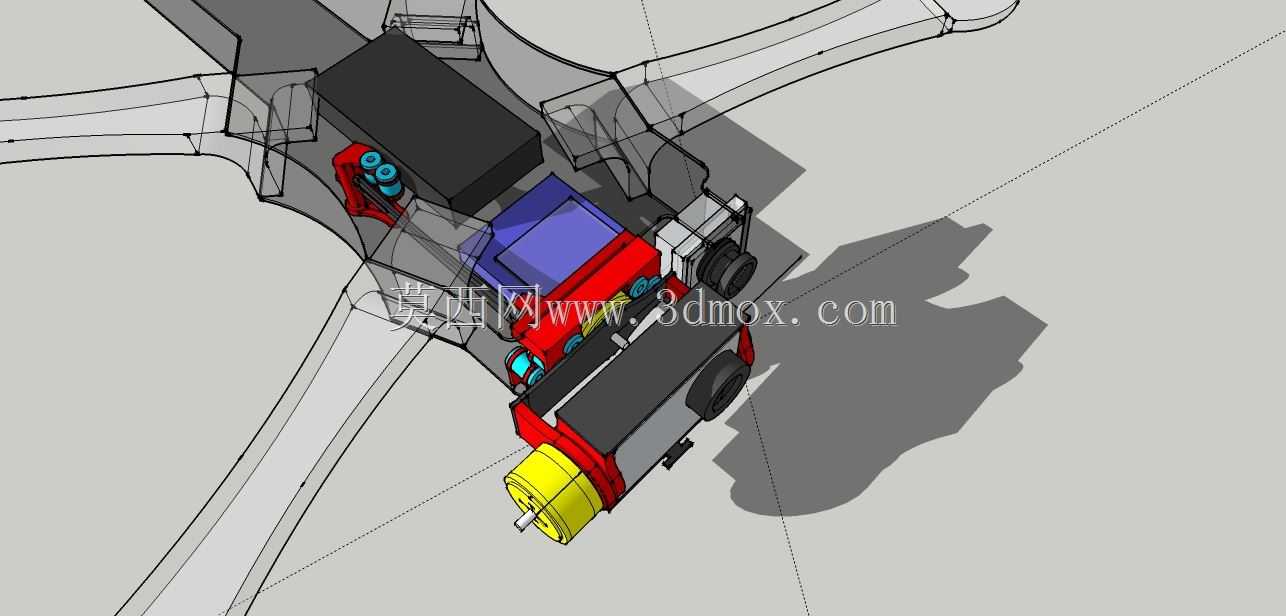

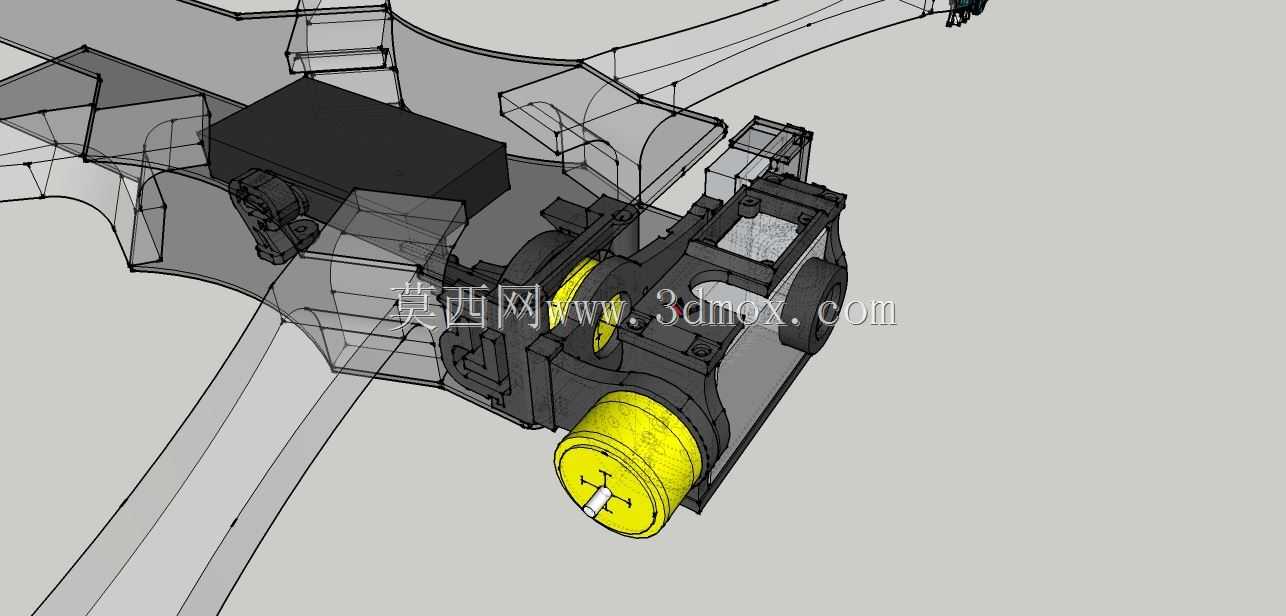

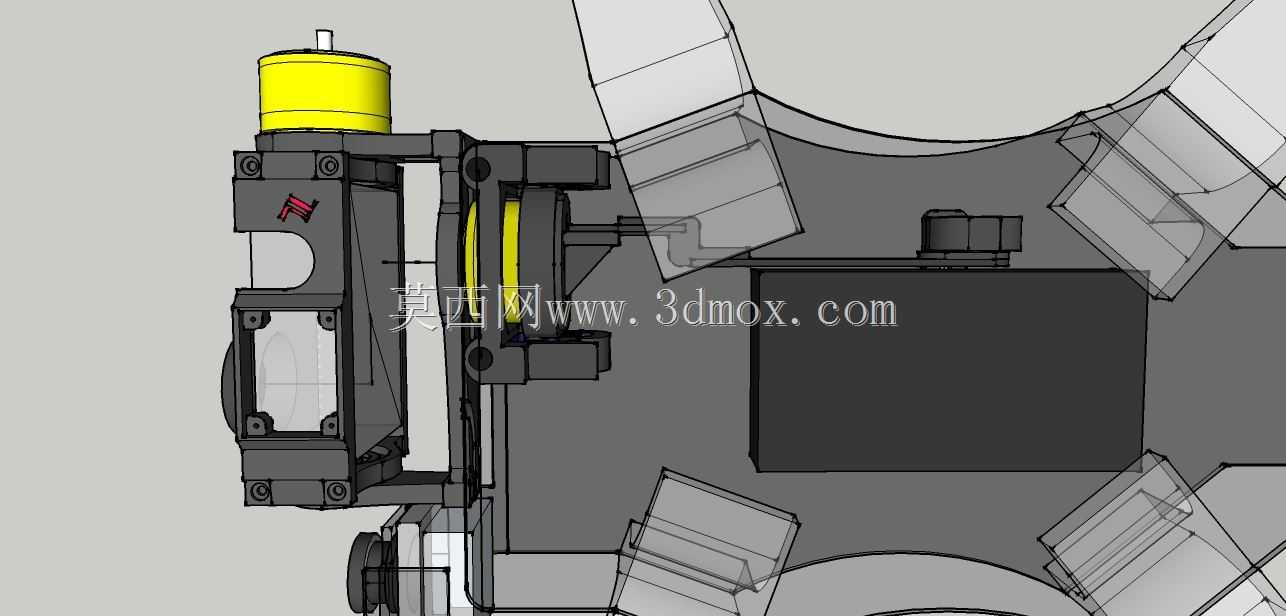

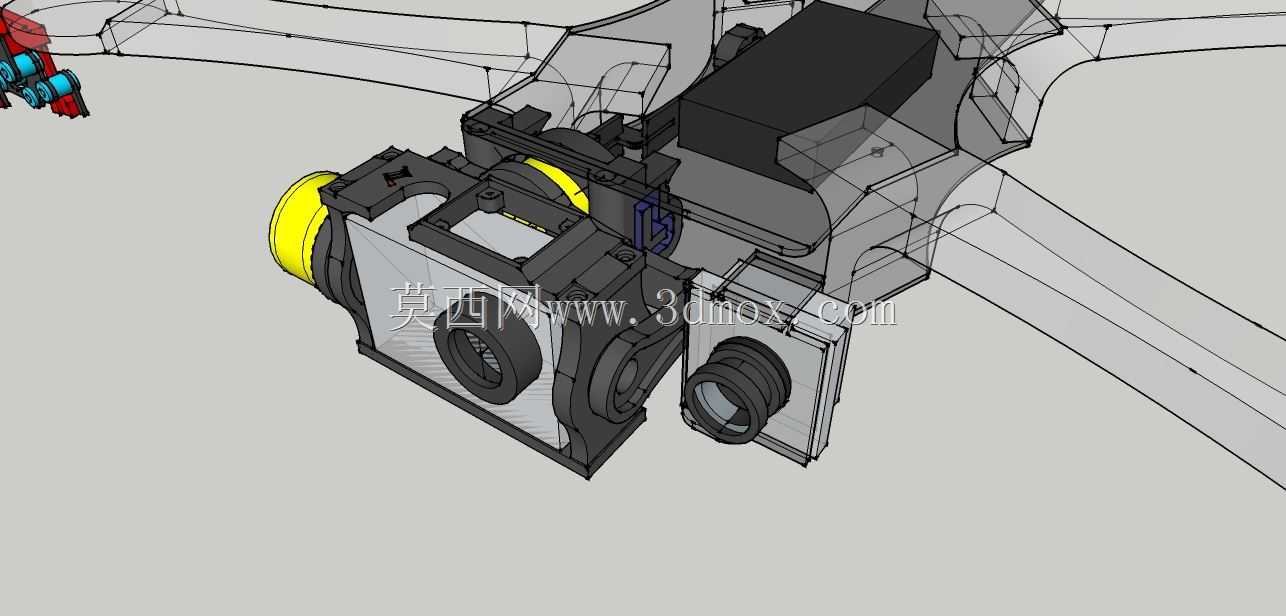

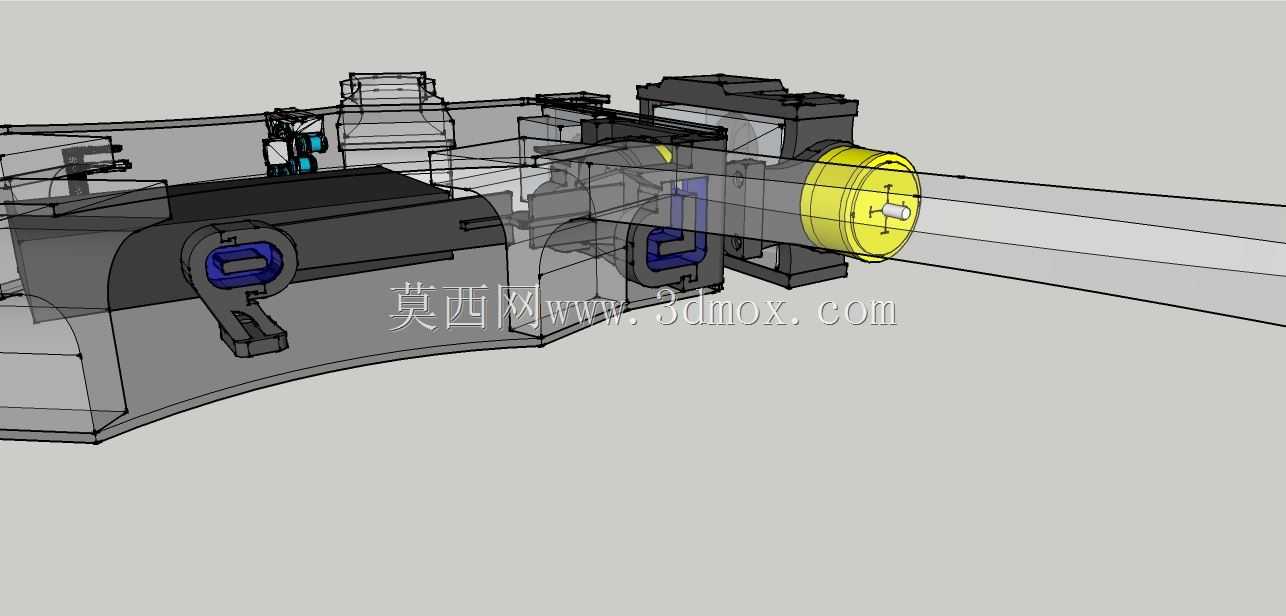

这款万向节结构主要面向小型航拍无人机的云台传动场景，核心作用是在飞行器飞行过程中抵消机体姿态变化带来的角度偏移，保证搭载的拍摄设备始终保持稳定的指向角度，避免画面出现抖动、倾斜等问题，适配TBS迪斯科这类固定翼航模的搭载需求。结构设计上做了两种构型的区分，外露红色款采用开放式安装布局，直接固定在机体外侧的预留安装位，不需要额外做舱体适配，安装流程更简便，适合快速改装、调试阶段使用；内嵌黑色款则针对机身空气框的安装空间做了尺寸收窄，整体轮廓完全匹配空气框的内部安装边界，安装后不会突出机体外形，能减少飞行过程中的额外风阻，适合正式飞行的整机装配。两种构型的核心传动关节采用十字轴式铰接结构，转动副预留了0.1mm的配合间隙，既保证三个轴向的转动自由度不受卡滞，又能避免间隙过大带来的传动虚位，在飞行器做俯仰、横滚、偏航动作时，万向节可以跟随云台舵机的输出角度顺畅转动，不会出现传动迟滞。安装边界方面，两款万向节的输入端连接位都采用统一的接口尺寸，可直接匹配常用的22系列云台舵机输出轴，不需要额外加工转接件；输出端的安装孔位按照标准运动相机的安装螺孔间距设计，可直接固定主流的小型航拍相机，安装时只需要对准孔位拧入对应规格的螺丝即可，不需要做额外的结构修改。设计过程中针对航模飞行的振动特性做了结构强化，铰接位置的受力部位做了加厚处理，能抵消飞行过程中发动机振动、气流扰动带来的交变载荷，避免长期使用后出现结构断裂、连接松动的问题。同时整体结构做了轻量化处理，在保证结构强度的前提下尽可能削减非受力部位的材料厚度，整体重量控制在航模云台的负载允许范围内，不会给飞行器带来额外的载重负担，影响飞行续航与机动性能。实际使用中，该万向节可适配不同的飞行场景，不管是慢速巡航航拍还是快速机动飞行，都能稳定传递舵机的调整角度，保证拍摄设备的姿态稳定，两种构型也能满足不同改装需求的用户选择，不管是追求安装便捷性还是追求整机气动完整性，都能找到适配的安装方案。
