FPV无人机赛事纪念奖杯结构设计

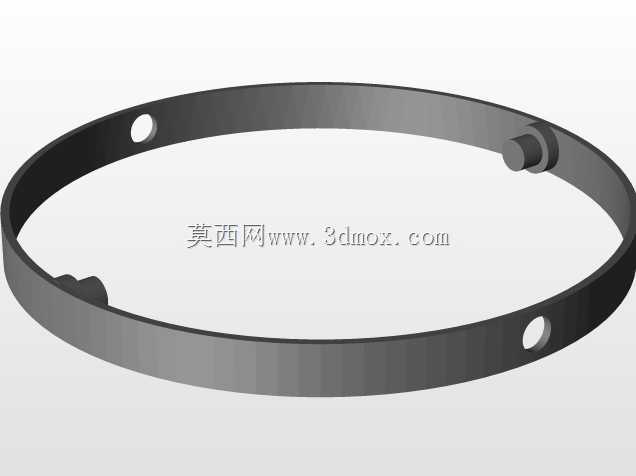

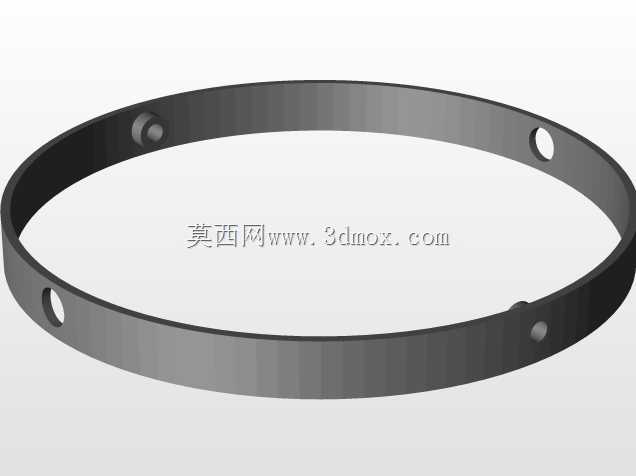

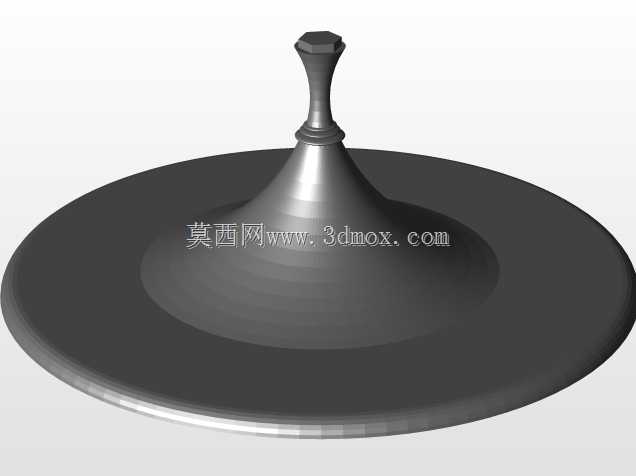

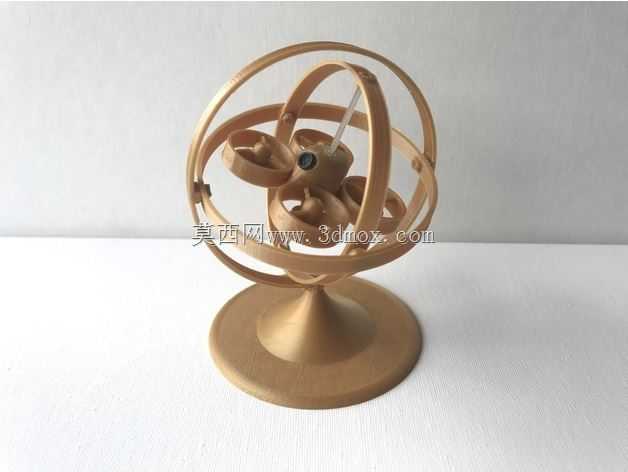

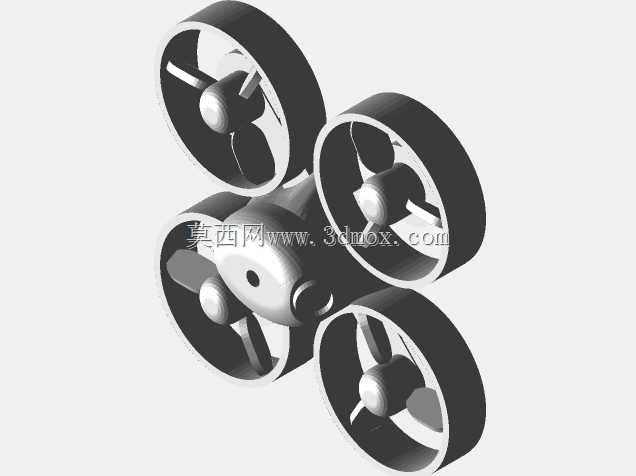

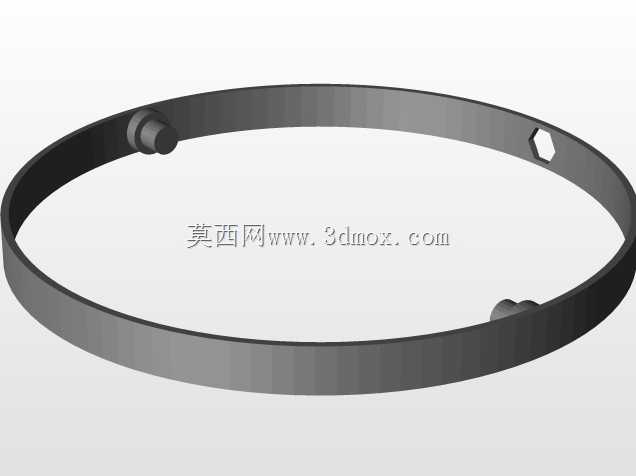

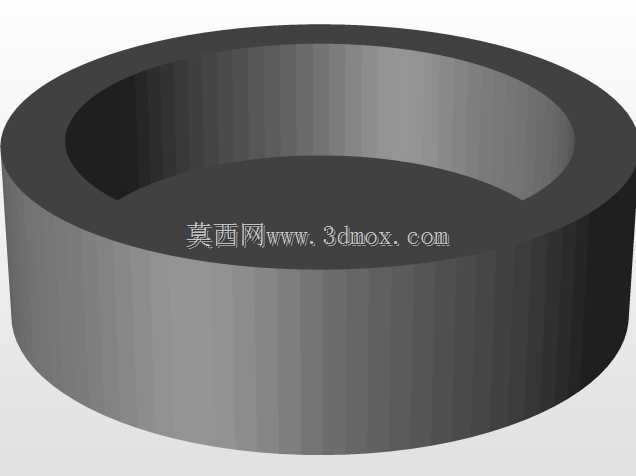

这款奖杯的设计初衷是适配无人机飞行赛事的颁奖场景，区别于常规的杯状、牌状奖杯，整体采用嵌套式多环万向结构，核心区域预留无人机造型的安装位，能够直观呼应FPV无人机飞行的运动属性，放置在赛事颁奖台、俱乐部展示柜、获奖选手陈列架上都具备足够的辨识度。从结构设计层面来看，整体采用分层嵌套的环形构件，最外层为大直径支撑环，向内依次嵌套两层直径递减的活动环，各环之间通过微型转轴实现多自由度转动，模拟无人机飞行时的姿态调整状态，核心位置的无人机造型件与内层环固定连接，转动时能够呈现出类似飞行器空中悬停、转向的动态效果。底座采用锥形渐变结构，底部为大直径平底接触面，接触面积足够保障整体放置的稳定性，不会因为环形构件的转动出现重心偏移倾倒的问题，从底座向上逐步收窄的锥面，能够将上部多环结构的重量均匀传导至支撑面，避免局部应力集中。设计过程中需要重点考量各嵌套环的转动间隙，相邻环之间的转轴配合间隙控制在合理范围，既保证转动时的顺滑度，又不会出现松旷晃动的问题，所有环形构件的截面采用等宽圆弧设计，加工时无论是采用3D打印还是金属切削工艺，都能保证壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足问题。安装边界方面，整体底座直径适配常规展示台的摆放空间，整体高度控制在桌面摆件的合理区间，不会占用过多陈列空间，上部多环结构的最大转动外径不超出底座的投影范围，转动过程中不会与周边摆放的物品发生干涉。实际使用场景中，除了作为赛事颁奖的荣誉载体，日常摆放时也可以通过手动拨动环形结构调整展示角度，核心的无人机造型件可以根据不同赛事的机型特点做适配调整，不需要改动整体的嵌套环与底座结构，具备一定的通用拓展性，各转动部位的转轴采用过盈配合装配，不需要额外添加紧固件，装配流程简单，后期维护时也可以快速拆解更换损坏的环形构件。
