适配3D打印的Gnome Omega五缸星型航模动力装置

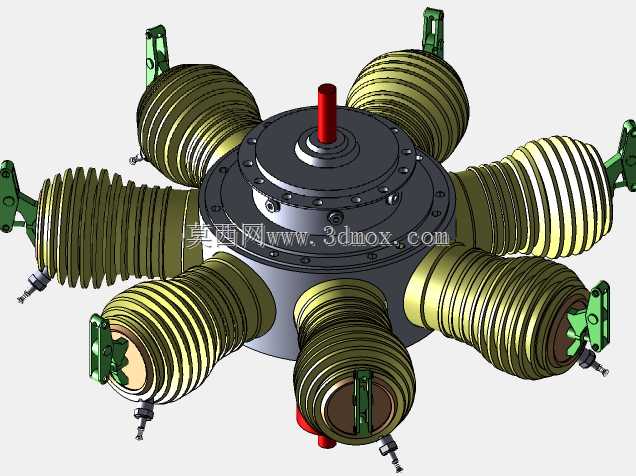

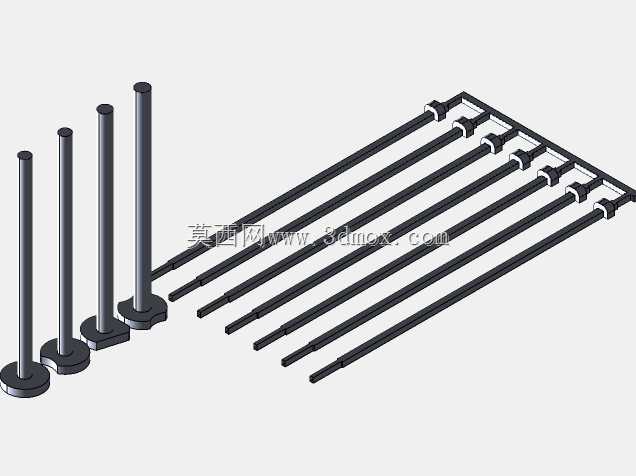

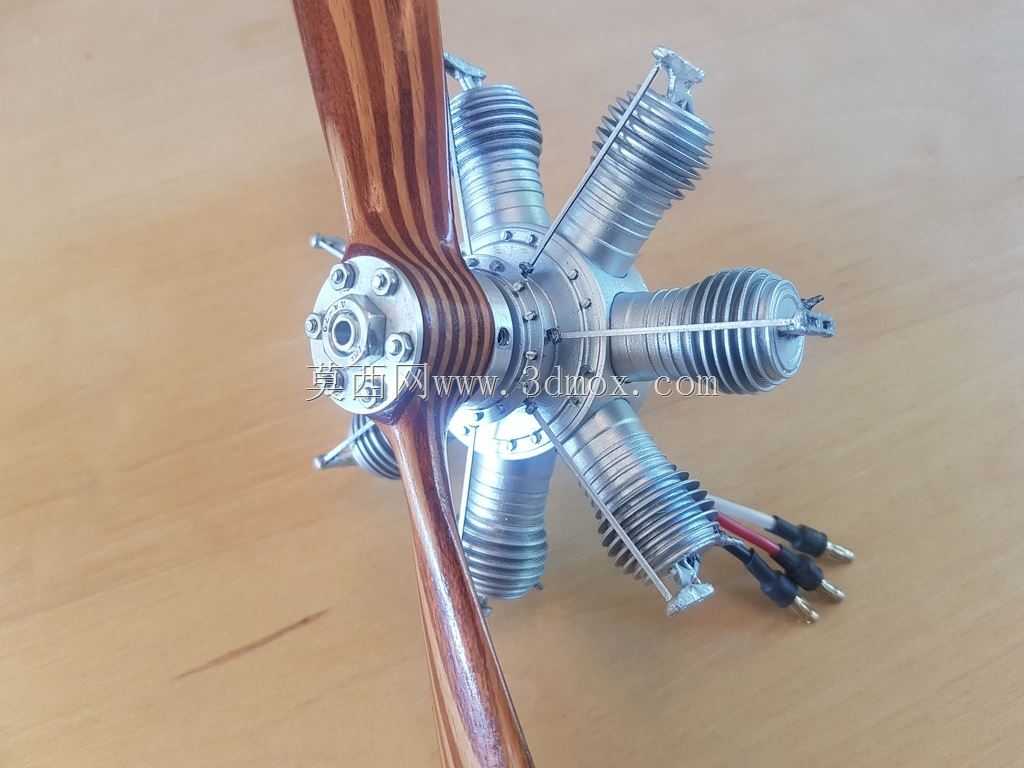

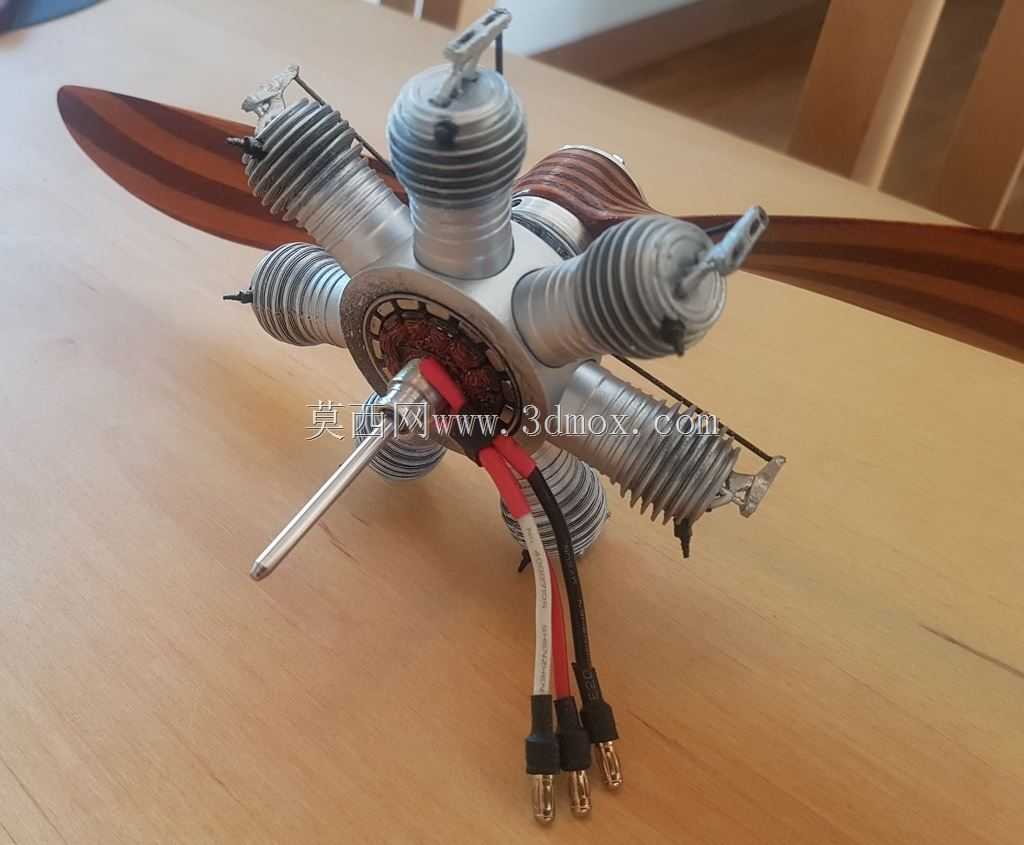

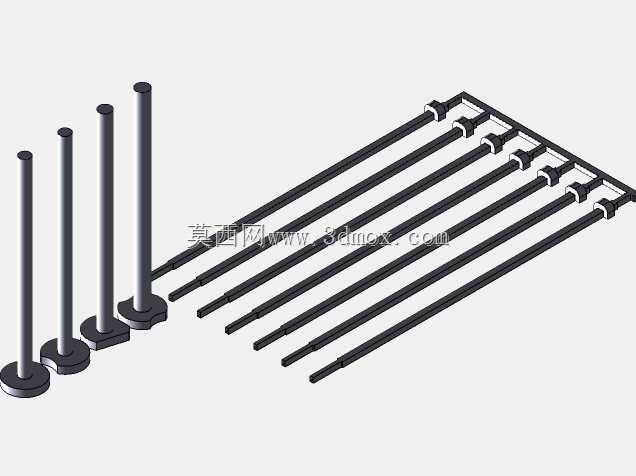

这款星型动力装置的设计，最初瞄准的是小比例复古航模的动力改装场景，尤其是复刻一战时期轻型航空器的像真模型场景，区别于常规电动航模直驱动力的外露感，这套结构能完整还原早期航空活塞发动机的星型缸体排布视觉特征，同时兼顾电动动力的安装适配性。从实际用途来看，它既可以作为静态像真航模的细节展示部件，也能搭配对应规格的无刷电机实现动力输出，适配翼展在1.2-1.8米区间的轻木像真机、像真涡桨航模，也可用于工业机械原理教学的展示教具，直观演示星型发动机的缸体排布与动力传递逻辑。设计阶段首先敲定的是安装边界：轮毂位置预留了适配钟形无刷电机的安装位，对应常用的BM2410规格外转子无刷电机，安装孔位做了通用化的沉槽设计，不需要额外定制转接件就能完成电机固定，缸体部分的散热鳍片做了厚度优化，单鳍片厚度控制在1.2mm，既保证3D打印过程中不会出现翘曲变形，也能还原原机的散热结构外观。螺旋桨的安装没有采用常规的电机轴直连方式，而是设计了分体式的螺母锁紧结构，配套的杆件配件预留了不同直径的通孔选项，使用者可以根据自己选用的螺旋桨安装轴径自行匹配，桨尖位置的固定结构做了埋入式设计，将螺母嵌入桨毂内部后，只需要按照实际需要的长度切割桨轴即可，不会出现外露的紧固件破坏外观完整性。缸体部分采用周向均匀排布的五缸结构，每个缸体的散热鳍片、气门结构都做了等比例还原，同时在缸体尾部预留了走线槽，电机的三相供电线可以顺着缸体间隙的走线槽引出，不会和转动的螺旋桨、缸体结构发生干涉。整体的外形尺寸控制在直径120mm区间，安装法兰的定位孔做了标准化设计，既可以适配常规航模的防火板安装位，也可以搭配定制支架作为静态展示摆件。设计过程中针对FDM3D打印的工艺特性做了大量适配调整，所有悬空结构的倾斜角度都大于45度，打印时不需要额外添加支撑结构就能完成成型，缸体内部的减重空腔做了网格加强筋设计，在降低整体重量的同时保证结构强度，满负载运转时不会出现缸体共振变形的问题。和常规直列航模发动机模型不同，这款星型结构的重心集中在安装法兰平面，安装到航模上时不需要额外调整配重就能满足整机的重心配平要求，降低了航模组装阶段的调试难度。
