早期星型航空活塞动力装置结构

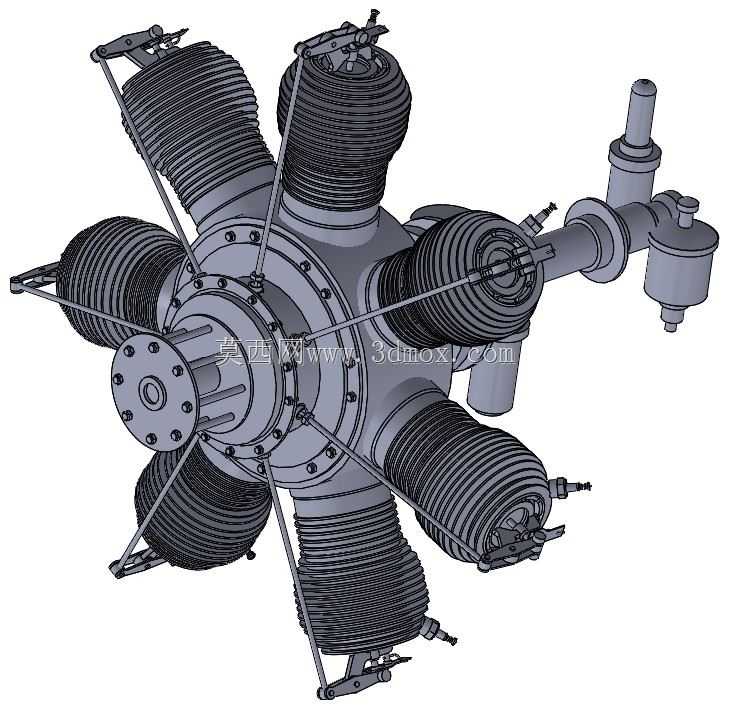

该星型活塞动力装置主要适配早期轻型通用航空器、复古复刻飞行器的动力选型场景，也可作为航空动力教学、机械结构展示的实体参考载体，为小型低速飞行器提供可靠的轴输出动力，驱动螺旋桨完成拉力输出，满足低空低速飞行工况下的动力需求。整体采用七缸径向星型布局，七个气缸沿曲轴中心呈圆周等角度均匀分布，这种布局能在较小的迎风面占比下实现更大的总排量，同时让每个气缸都能直接接触迎面气流完成散热，无需额外设置复杂的液冷管路与散热组件，大幅降低动力系统的整体重量与结构复杂度，适配早期航空器对动力单元自重敏感的设计需求。从结构设计逻辑来看，曲轴采用单偏心短轴结构，每个气缸的连杆通过铰接方式汇聚到曲轴的偏心轴颈上，相比直列或V型发动机的多拐曲轴，这种结构的曲轴长度更短，整体刚性更强，能承受活塞往复运动带来的交变冲击载荷，同时减少曲轴加工的工艺难度。气缸外侧布置有密集的环形散热鳍片，鳍片的厚度与间距经过匹配设计，在保证散热面积足够的前提下，不会因为鳍片过密导致飞行中气流堵塞，也不会因为鳍片过薄引发结构共振问题。安装边界方面，动力装置的上部为输出端法兰，可直接匹配螺旋桨的安装孔位，法兰端面设置有定位止口，保证螺旋桨与曲轴的同轴度，避免高速旋转时出现动平衡超差问题；下部为安装支座，设置有四个对称分布的安装耳座，耳座上的通孔可通过螺栓与机身的发动机架连接，安装耳座与缸体之间设置有加强筋结构，传递动力输出时的反扭矩与飞行过程中的振动载荷。每个气缸的头部布置有进排气门与对应的摇臂组件，摇臂通过刚性推杆与曲轴箱内的凸轮机构联动，保证气门开闭时机与活塞运动相位精准匹配，外部的摇臂组件设置有简易的防尘护罩，避免飞行过程中沙尘进入铰接部位造成磨损。燃油管路与点火线路沿缸体之间的支撑结构布置，走线位置避开气缸散热鳍片的气流通道，同时通过卡箍固定在缸体的加强结构上，避免振动引发管路磨损或线路松脱。整体结构的重心沿曲轴轴线分布，安装后能保证飞行器的重心配平需求，减少飞行过程中的配平阻力。
