微型FPV穿越机纳米摄像头结构设计

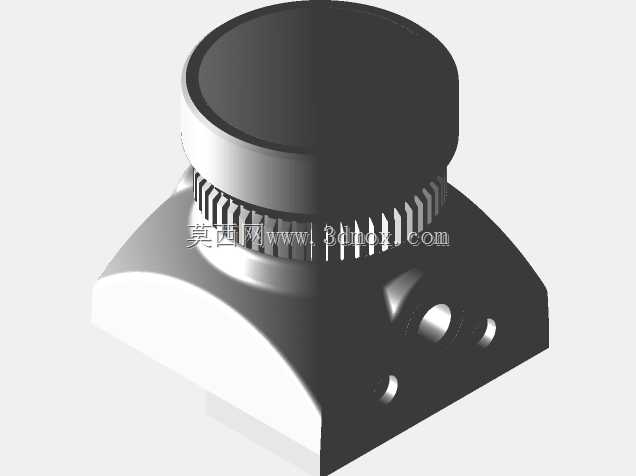

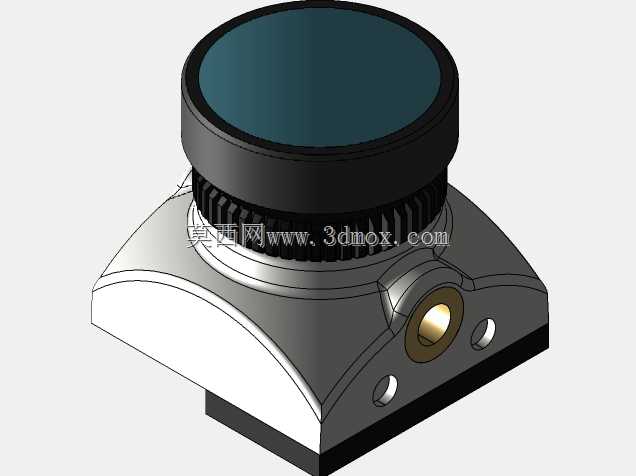

这款微型摄像模组专为FPV竞速穿越机设计，核心适配小尺寸花飞、竞速类无人机的前端视觉采集需求，在穿越机高速飞行、大角度机动的工况下，能够稳定输出第一视角画面，为飞手提供实时飞行视野，同时也可搭载在小型室内航模、微型巡检机器人上完成窄空间视觉采集任务。从结构设计来看，整体采用分体式布局，上部为镜头调焦环结构，滚花纹理的调焦圈预留了足够的手动操作摩擦力，飞手可在装机后根据实际飞行场景微调焦距，兼顾近景穿障与远景竞速的画面清晰度需求，镜头外圈做了加厚防撞凸边，能在穿越机发生轻微擦碰、炸机时优先承接冲击力，避免镜头镜片直接接触硬质物体造成刮花或碎裂。下部的主体壳体采用弧面过渡设计，既降低了飞行过程中的正面风阻，也能适配多数穿越机机头的流线型安装位，不会出现突兀的结构凸起打乱整机气动布局。安装底座严格控制在14x14mm的标准安装尺寸，底座上预留的两个对称安装孔位完全匹配主流微型FPV摄像头的安装孔距，无需额外打印转接件即可直接固定在多数2-3寸穿越机的机头摄像头座上，安装孔周边做了局部加厚处理，避免炸机冲击力导致安装柱断裂。侧面预留的接线出线孔做了圆角倒角处理，能避免飞行震动过程中线材外皮被壳体锐边割破造成信号中断，镜头与底座之间的衔接结构预留了一定的角度调整余量，飞手可根据整机重心与飞行习惯调整摄像头俯仰角度，适配不同的飞行视角需求。整个壳体的壁厚控制在1.2mm，在保证结构强度的前提下尽可能压缩整体重量，避免给微型穿越机带来额外的负载负担，所有外露的结构棱边都做了0.3mm的圆角处理，既提升了装配时的操作手感，也减少了飞行过程中的应力集中点，提升结构抗冲击性能。
