翼型曲面空气箔结构三维数模

做流体相关设备结构设计的工程师，多半都接触过空气箔这类导流构件，它的应用场景覆盖范围比很多人想象的要广，从工业通风系统的风道导流段、小型风力发电机组的叶片前缘整流段，到高速轨道交通设备的侧部导流罩、暖通空调系统的出风口整流组件，都能看到这类曲面构件的身影。它的核心作用是梳理流经构件表面的气流走向，降低气流在构件边缘产生的紊流与涡旋，减少气流流动过程中的能量损耗，同时降低气流脉动带来的结构振动与气动噪声，在对气流平顺性有要求的设备结构中，这类构件的曲面精度直接影响整套系统的运行效率。

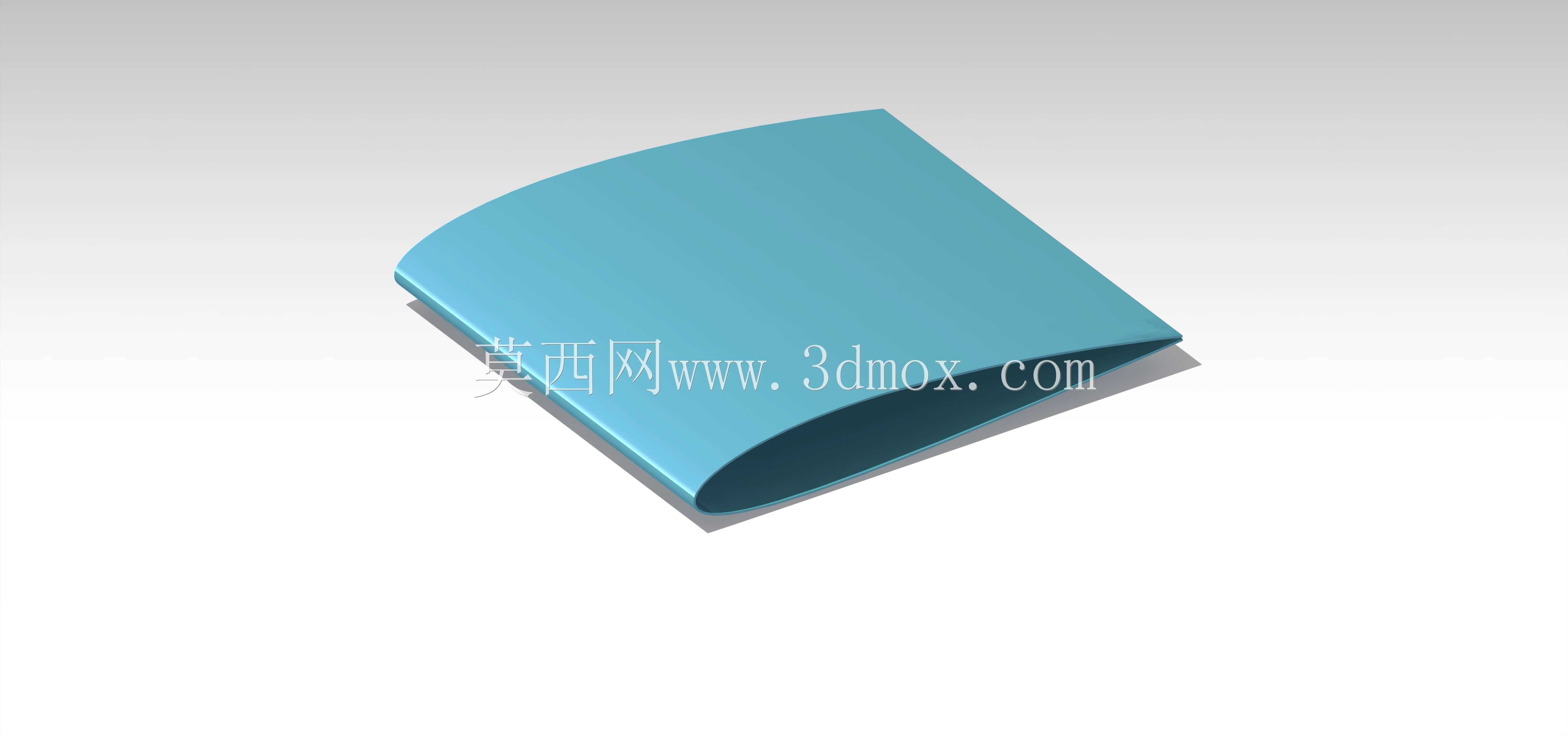

从结构设计思路来看，这个空气箔采用了典型的翼型曲面构型，整体为薄壳式结构，主体曲面沿气流流动方向呈现连续平滑的弧度变化，前缘做了圆滑过渡处理，避免气流在迎流面出现边界层分离，后缘逐渐收窄，引导气流平顺脱离构件表面，减少尾迹涡的产生。整个壳体的壁厚保持均匀一致，既可以满足结构刚度要求，避免气流冲击下产生形变影响曲面精度，也能控制构件自身重量，降低安装支撑结构的负载。

在实际安装适配层面，这类空气箔构件的安装边界需要结合应用场景的风道尺寸、气流流速参数做匹配调整，构件的弧面曲率需要对应风道内的气流流场分布设计，安装时需要保证曲面的迎流角度与设计值偏差控制在合理范围内，角度偏差过大会导致气流流经表面时出现偏流，反而增大流阻。构件的侧边通常会预留与风道壁面或者支撑框架连接的安装位，安装位的平面度需要与配合面匹配，避免安装后出现缝隙导致气流泄漏，影响整流效果。

建模过程中需要重点保证曲面的G2连续，避免曲面出现折角、凹凸不平的缺陷，否则会导致气流在曲面不连续位置产生局部紊流，不仅会提升气动噪声，长期运行下还可能因为局部气流脉动引发结构疲劳。薄壳结构的壁厚过渡要均匀，不能出现局部壁厚突变的情况，否则不管是采用钣金折弯成型还是复合材料模压成型，都容易在壁厚变化位置出现成型缺陷，影响构件的结构强度与表面精度。对于不同应用场景下的空气箔，还需要根据工作环境的温度、气流腐蚀特性调整材质选型，对应的壁厚与加强筋布局也需要做对应优化，保证构件在全生命周期内的曲面精度不发生明显形变。
