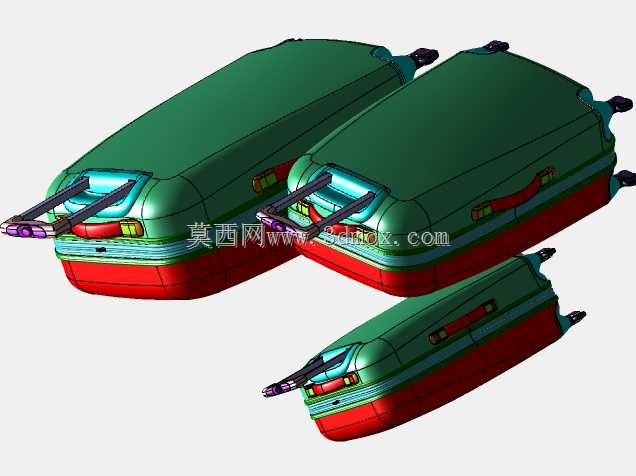

带轮拉杆旅行行李箱三维结构设计

日常差旅场景中，带拉杆滚轮的旅行箱是个人出行装载行李的核心载体，该款箱体的三维结构设计，完全围绕实际使用中的受力场景、操作便利性、空间利用率展开。从结构布局来看，箱体采用硬壳分舱设计，上下壳体通过侧边锁扣结构实现闭合密封，闭合后的接缝处预留了密封胶条的安装槽位，可避免雨天出行时雨水渗入箱体内部浸湿行李。拉杆组件采用隐藏式内嵌安装结构，完全收回时拉杆整体嵌入箱体背部的预留槽内，不会突出箱体表面，既避免托运过程中拉杆受外力碰撞变形，也能保证箱体堆叠放置时的接触面平整。滚轮部分采用万向脚轮结构，安装在箱体底部的四个角位，安装座与箱体壳体通过内嵌的加强筋做一体化连接，脚轮的旋转轴预留了标准轴承的安装位，可保证满载状态下推行过程中滚轮转动顺畅，不会出现卡滞或晃动的问题。箱体侧面设置了可折叠的侧提手与顶部提手，提手与箱体的连接位置做了局部壁厚加厚处理，避免提拉满载箱体时连接部位出现应力开裂。设计过程中，首先确定了箱体的整体外形边界，长宽高尺寸符合民航随身登机箱的尺寸限制要求，箱体外壳的曲面过渡采用大圆角设计，既可以降低外壳受冲击时的应力集中系数，也能减少推行过程中与周边物体剐蹭造成的漆面损伤。箱体内部预留了分隔层的安装卡槽，用户可根据装载物品的类型灵活调整内部空间分隔，拉杆的伸缩档位设置了多段卡位，可适配不同身高用户的推行高度需求，滚轮的突出高度经过反复校核，保证箱体直立放置时的稳定性，不会出现侧翻问题。从结构强度校核的角度，箱体外壳采用薄壁加筋的结构形式，在保证整体轻量化的前提下，提升了壳体的抗挤压、抗冲击性能，即使在托运堆叠过程中承受上层行李的压力，也不会出现明显的凹陷变形。拉杆的管材截面采用异形薄壁结构，在控制整体重量的同时，保证了拉伸状态下的抗弯强度，满载推行时不会出现拉杆弯曲变形的问题。锁扣结构采用嵌入式安装，锁舌与锁座的配合面做了导向倒角设计，闭合箱体时无需刻意对齐即可顺利扣合，提升了使用的便利性。
