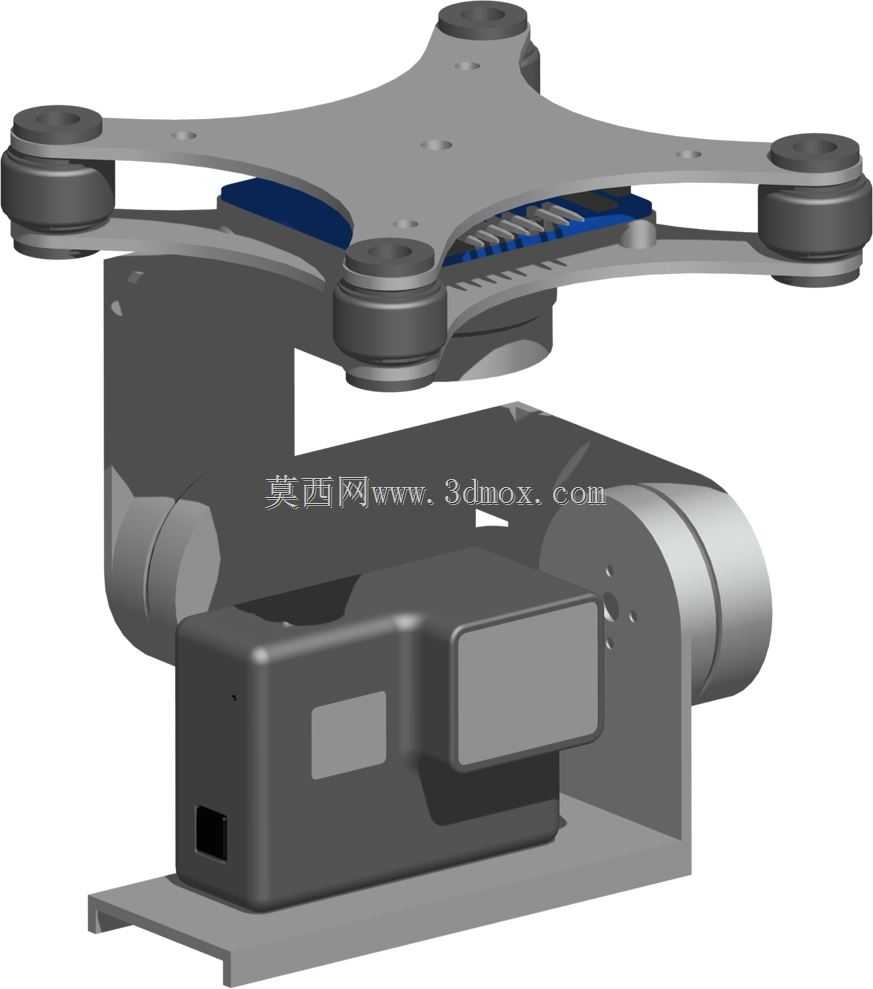

适配GoPro相机的三轴万向稳定支架结构

这款三轴万向结构主要面向运动相机的搭载稳定需求，在户外航拍、运动跟拍、车载记录等场景中，能够抵消载体行进过程中产生的多方向抖动，保证相机成像画面的平稳性。结构整体采用分层式布局，上层为与飞行载体或固定基座连接的安装板，四个角位设置带减震胶圈的连接柱，可直接对接多旋翼无人机的机身挂载位，安装孔位间距匹配主流消费级航拍无人机的底部挂载标准，安装面做了沉台处理，锁紧后连接件不会突出安装平面，避免与机身其他部件产生干涉。中层与下层依次布置三个正交方向的转动轴系，分别对应航向、俯仰、横滚三个维度的角度调节，每个轴系都预留了驱动元件的安装腔体，可适配微型舵机或无刷电机直驱，轴系配合处设计有轴承安装位，转动阻尼均匀，不会出现虚位卡顿的问题。相机固定舱位于结构最下方，舱体内腔尺寸完全匹配GoPro系列运动相机的外形轮廓，侧面预留了数据接口与按键的避让空间，安装相机时无需额外加装转接件，直接卡入舱体即可完成固定，舱体前端做了斜切处理，不会遮挡相机镜头的拍摄视角。设计过程中优先考虑了整体的轻量化需求，主体结构件可采用铝合金铣削或者高强度工程塑料注塑成型，在保证结构刚性的前提下尽可能降低整体重量，避免给挂载载体带来过多的负载负担。各转动轴的转动行程都做了机械限位设计，航向轴可实现360度连续旋转，俯仰轴转动范围覆盖负90度到正45度，横滚轴可实现正负45度的角度调整，完全覆盖运动拍摄过程中所需的角度调节范围，不会出现结构件之间的运动干涉。走线空间在结构设计时就做了预留，驱动电机的连接线可沿着轴系内部的空腔排布，外部不会有明线外露，既避免了转动过程中线缆被拉扯磨损，也让整体外观更加整洁。上层安装板与下层轴系之间设置了减震缓冲层，可过滤载体传递过来的高频振动，进一步提升画面的稳定效果，整个结构的重心落在三个轴的交汇点处，转动时的转动惯量更小，驱动元件的负载更低，运行过程更加平稳顺滑。
