双发涡轮螺旋桨9座通航客机设计

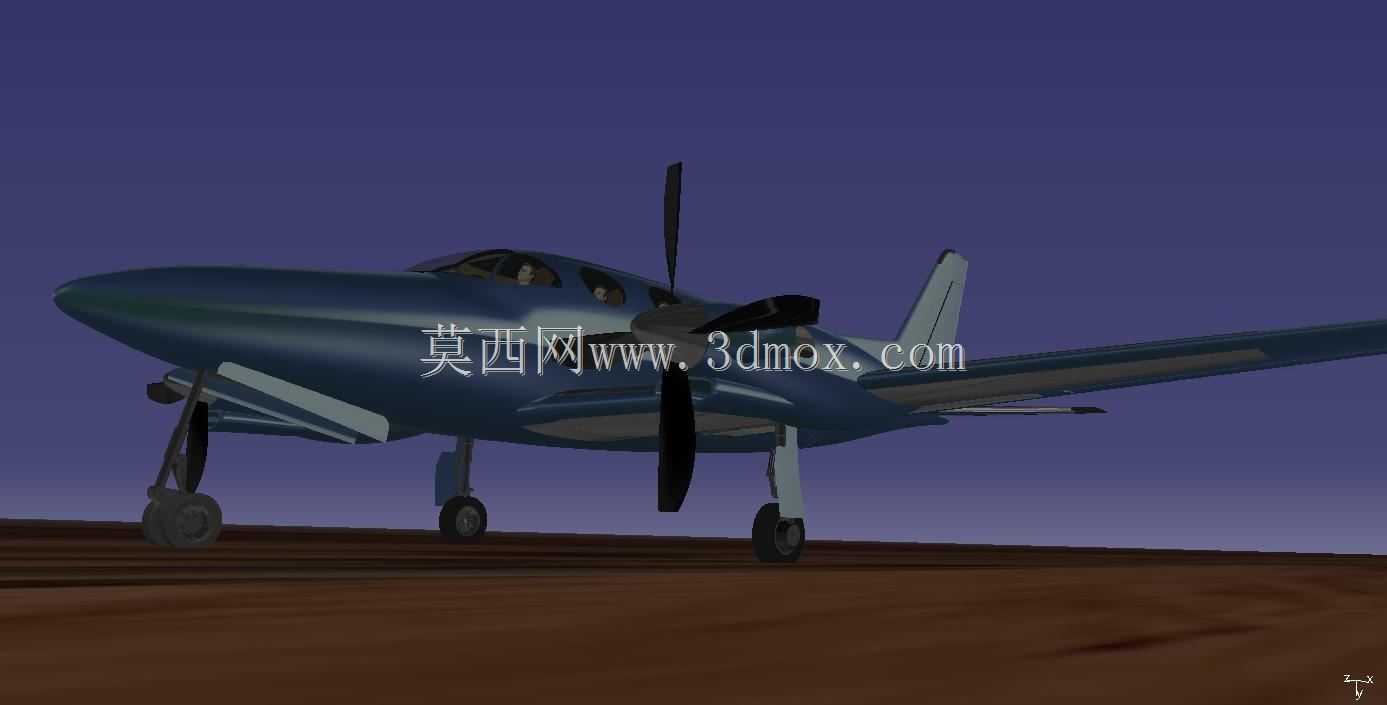

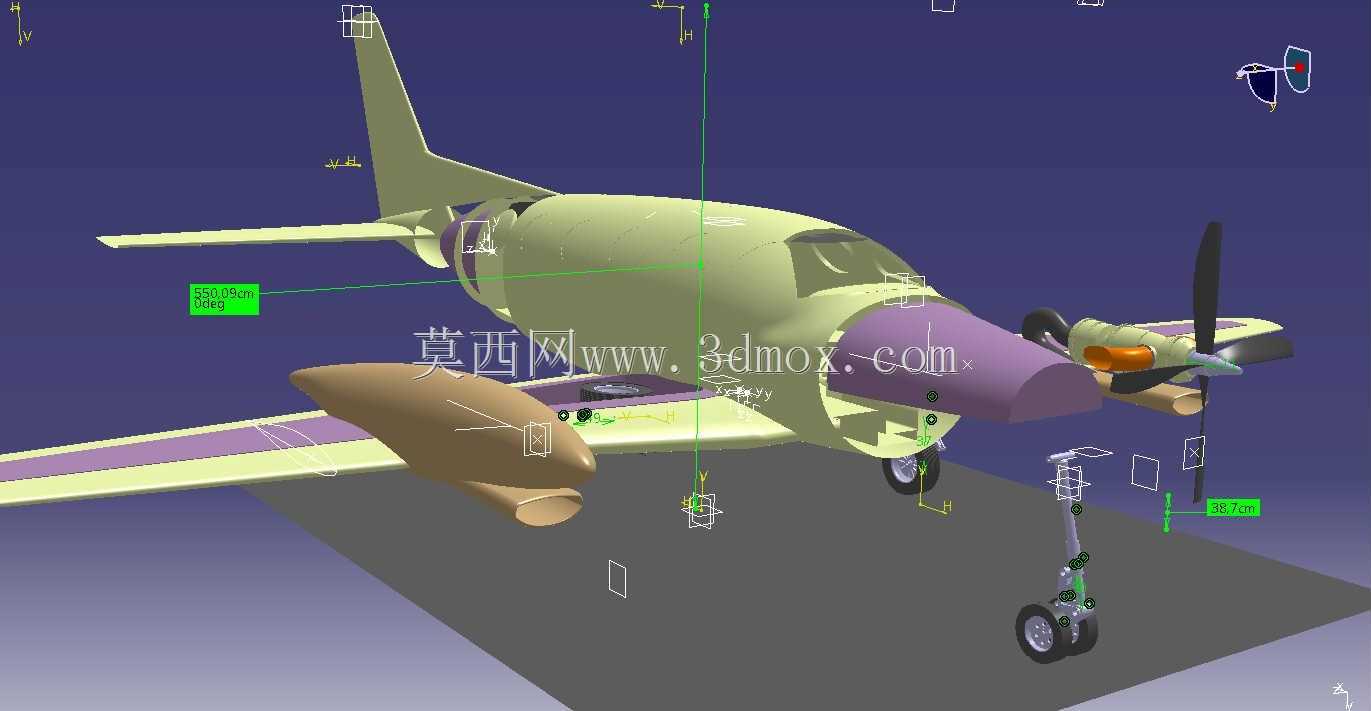

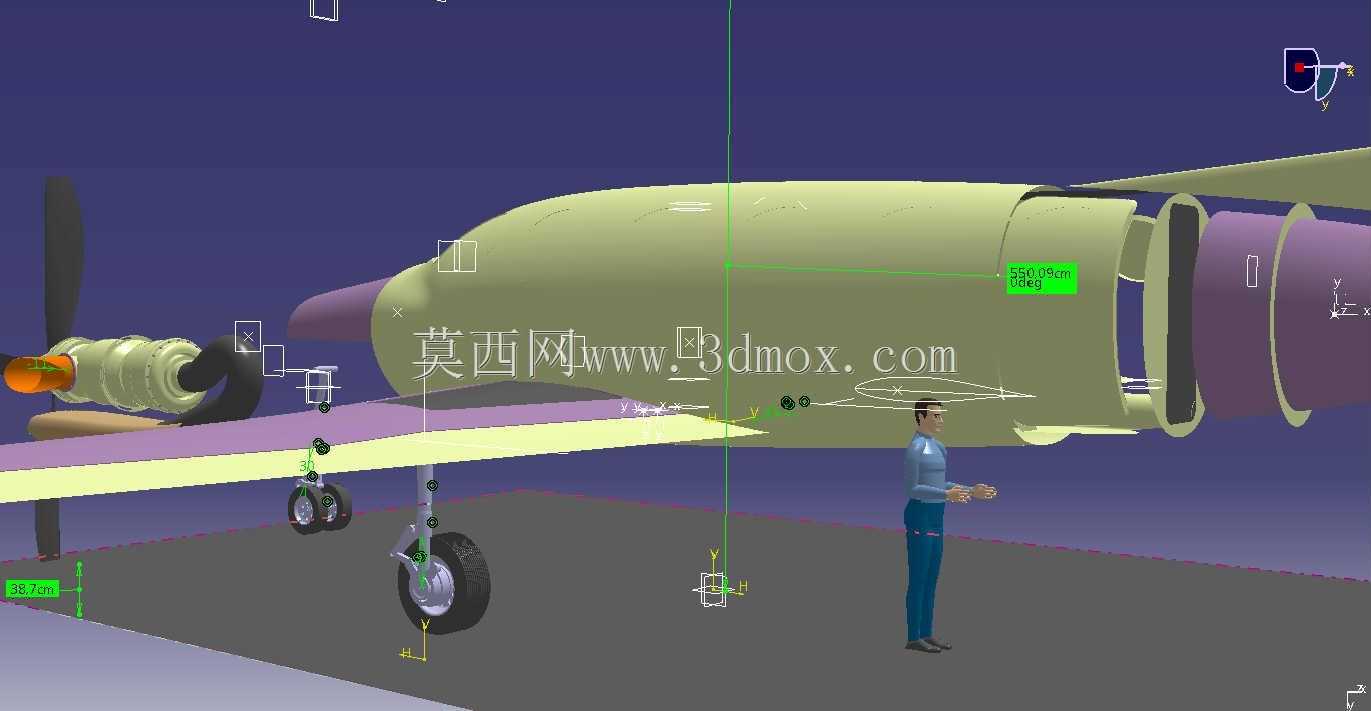

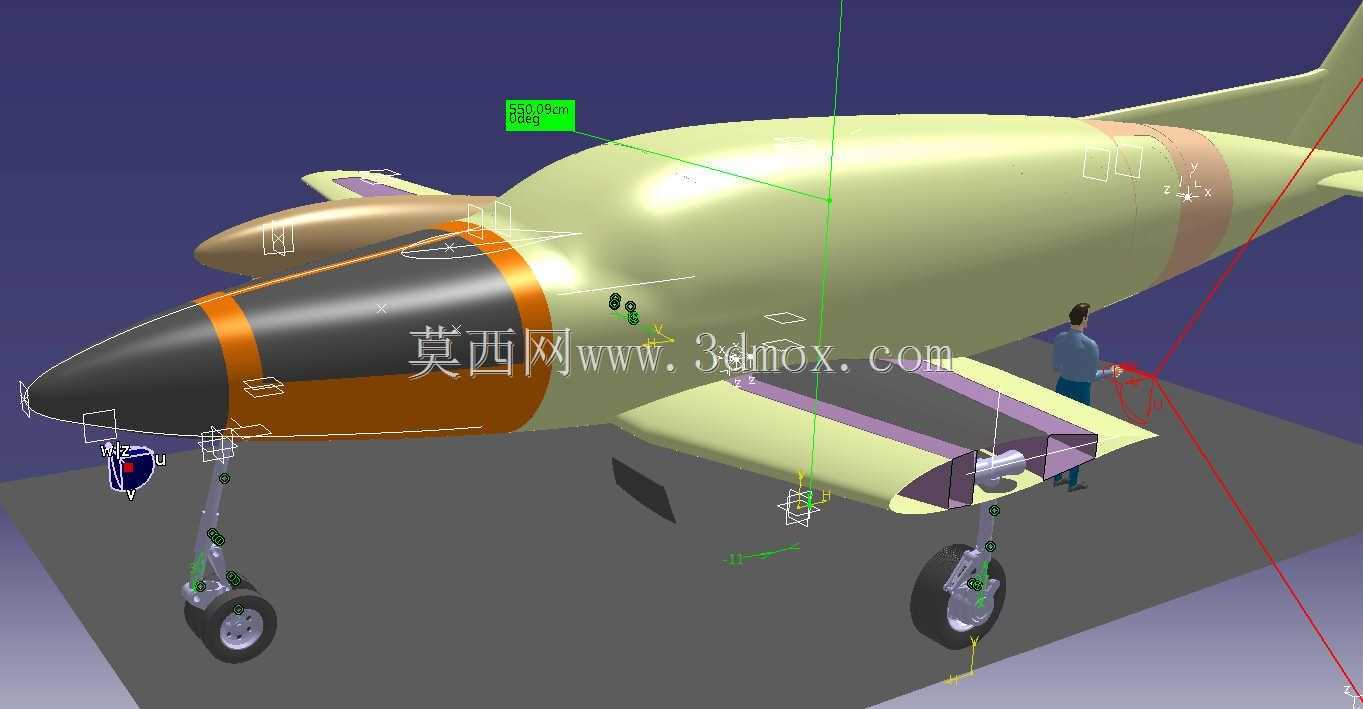

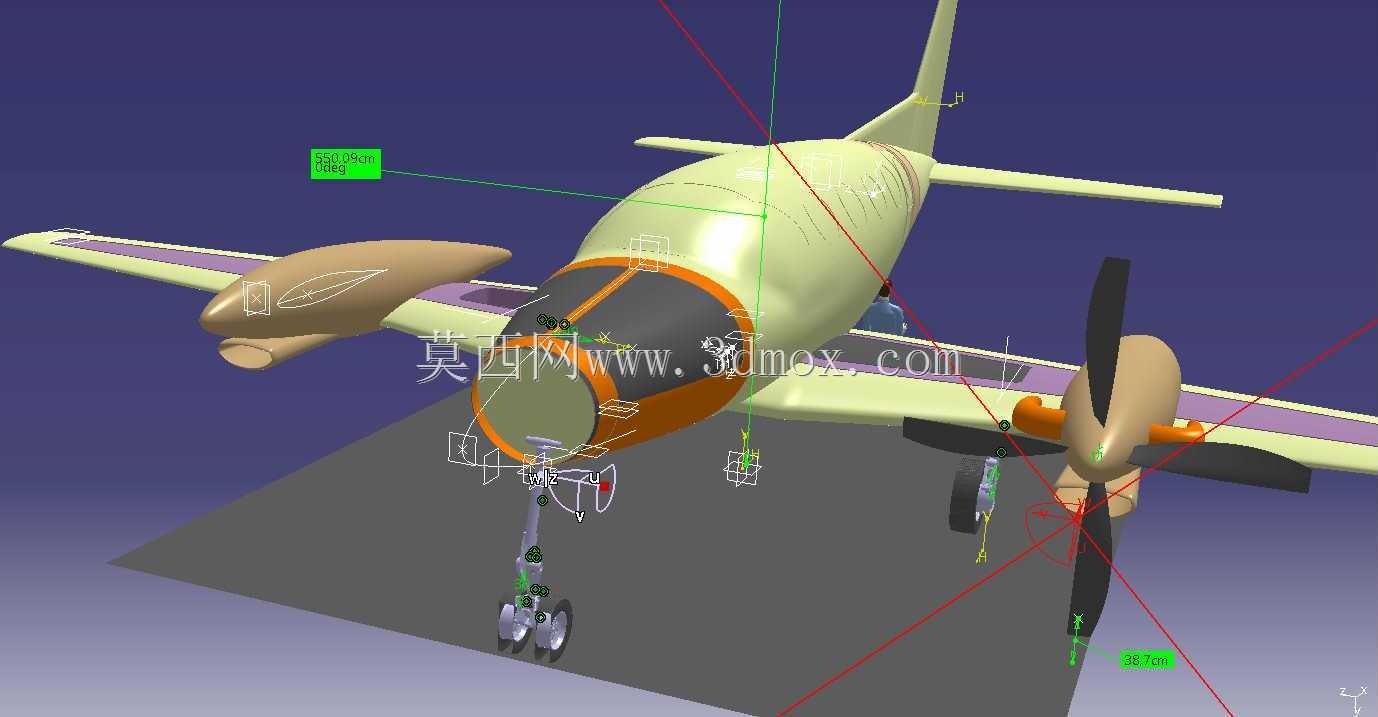

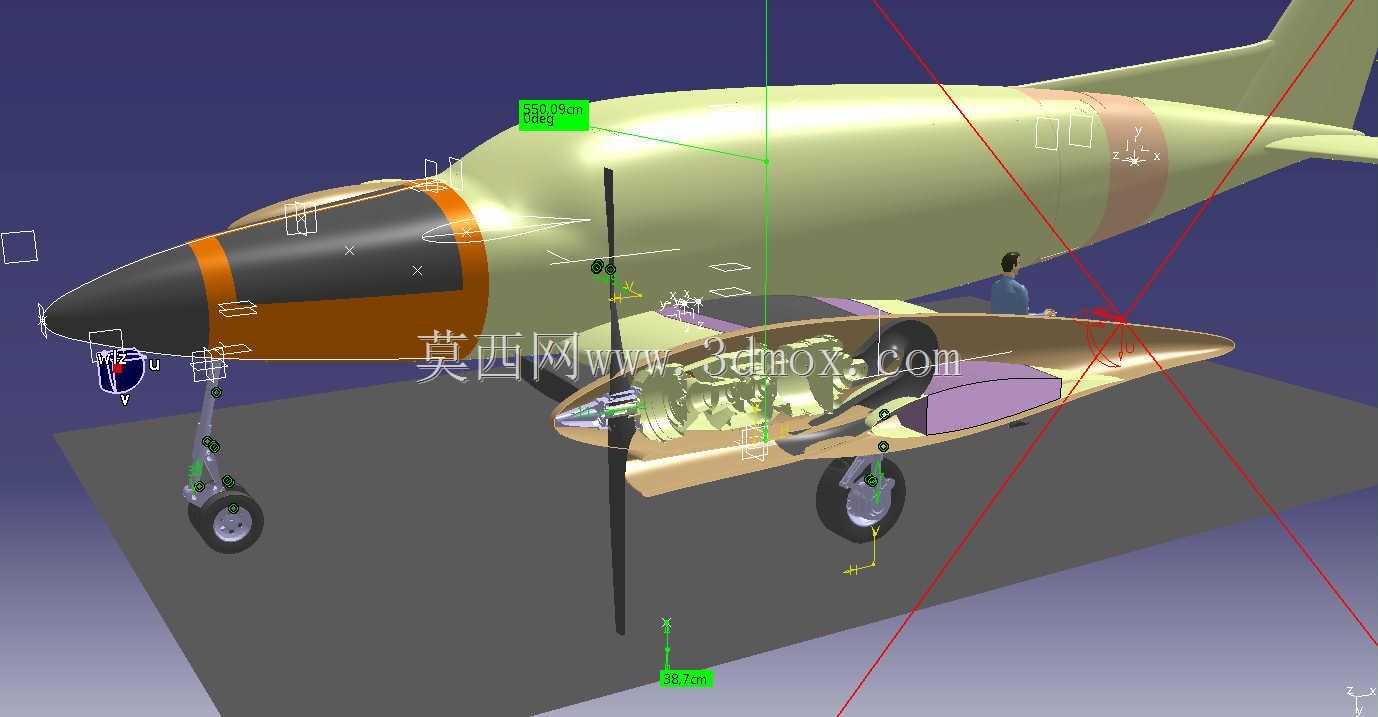

这款双发涡轮螺旋桨9座飞行器的三维设计，首先围绕短途支线通航、公务通勤、低空旅游观光这类实际应用场景展开结构搭建，区别于大型干线客机的设计逻辑，这类小型通航飞行器对起降场地适应性要求更高，因此在起落架结构设计上，采用了前三点式起落架布局，主起落架布置于机翼下方承力结构位置，前起落架设置于机头下方，兼顾了简易跑道起降时的抗冲击性能与地面滑行的方向稳定性，起落架的收放结构预留了足够的舱内安装空间，避免收放过程中与机翼内部燃油管路、操纵钢索产生干涉。

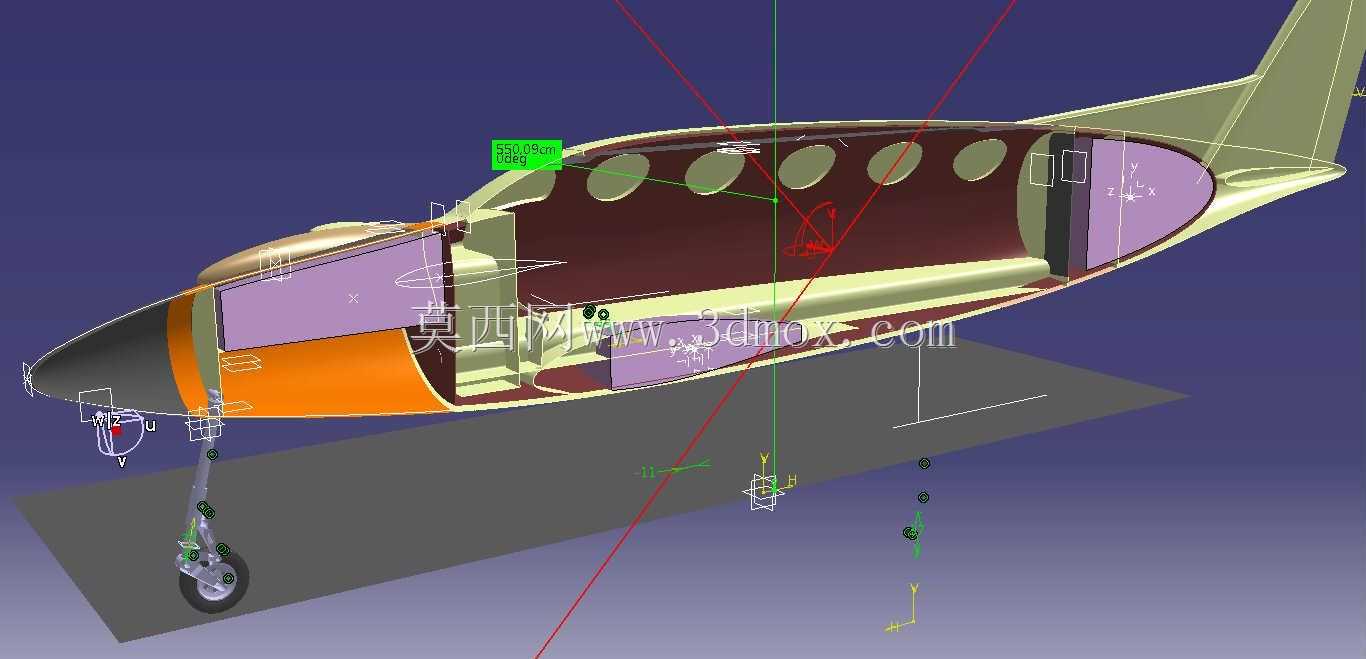

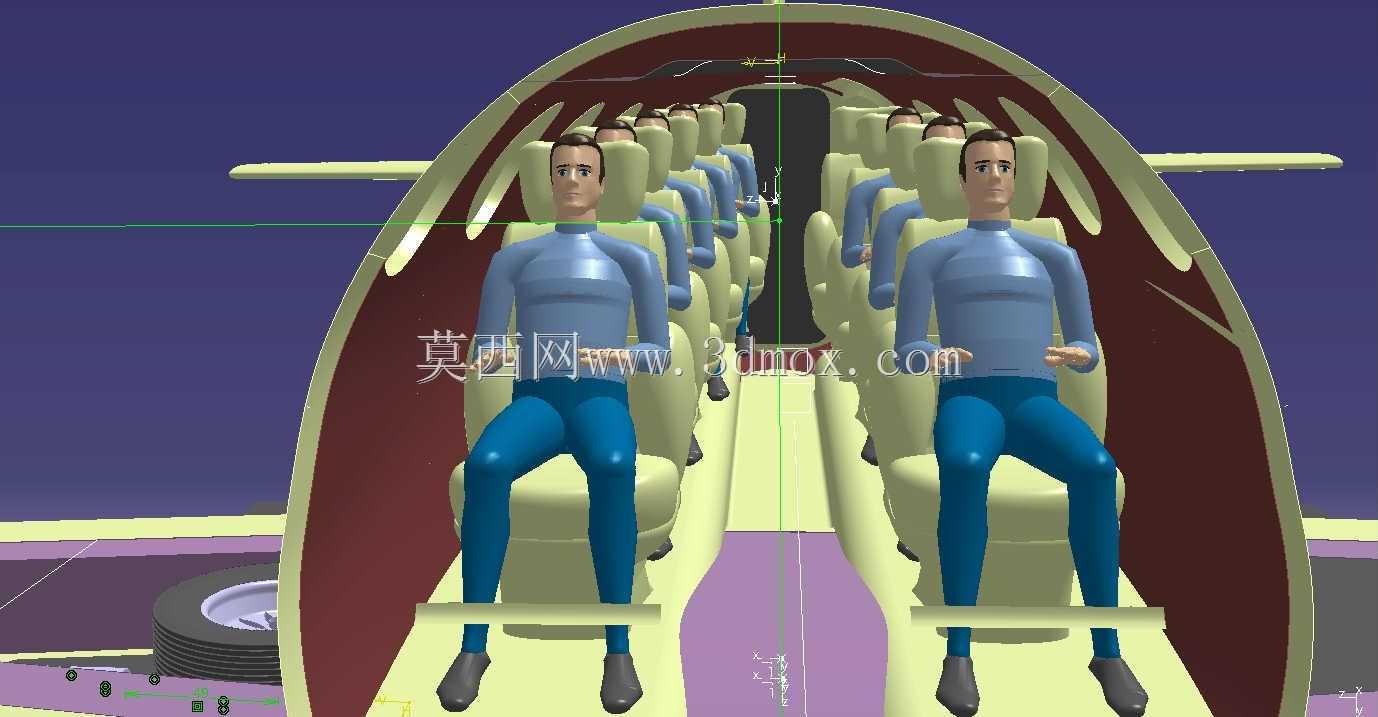

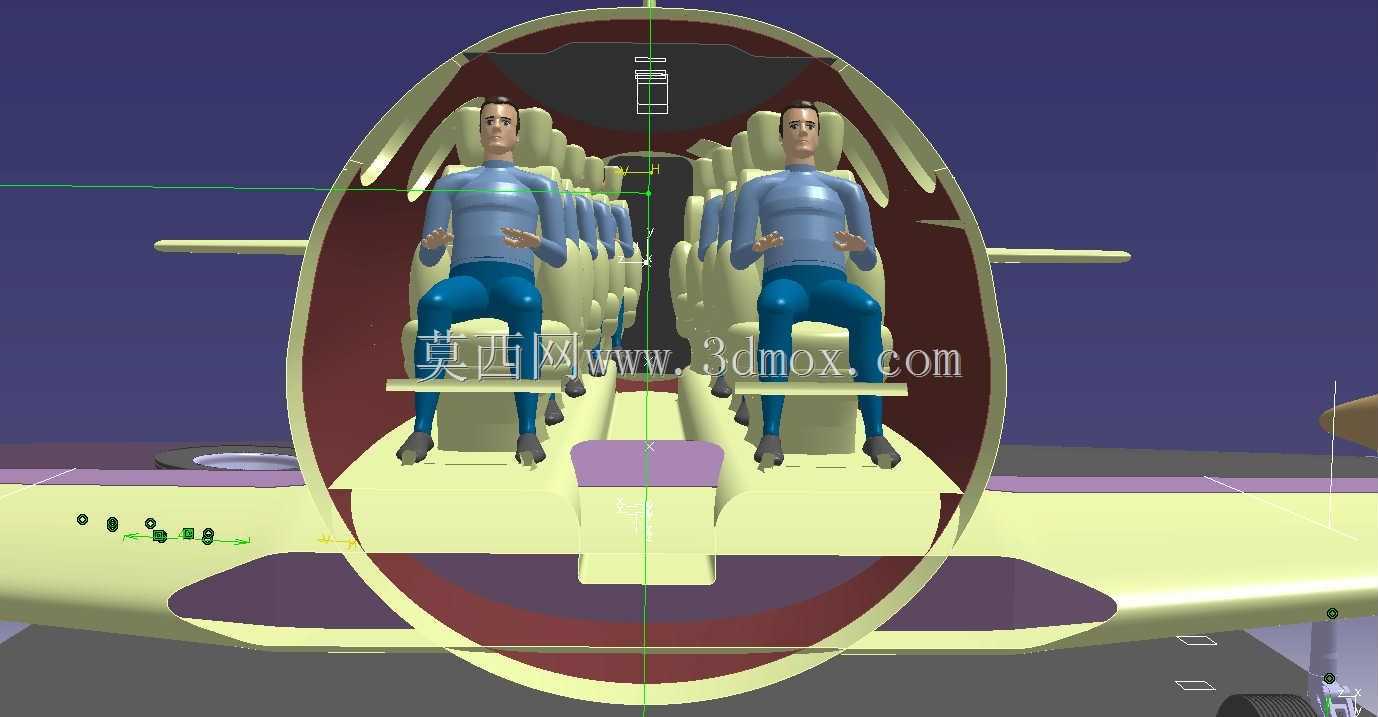

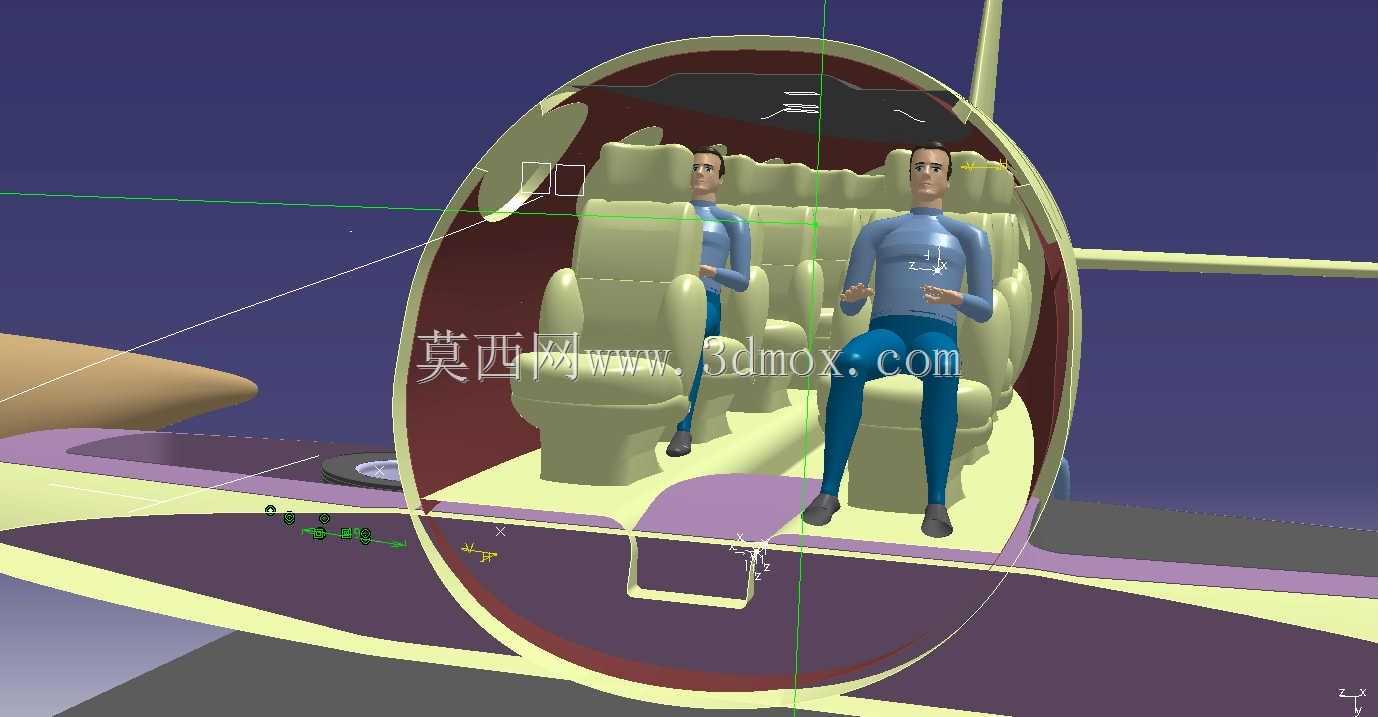

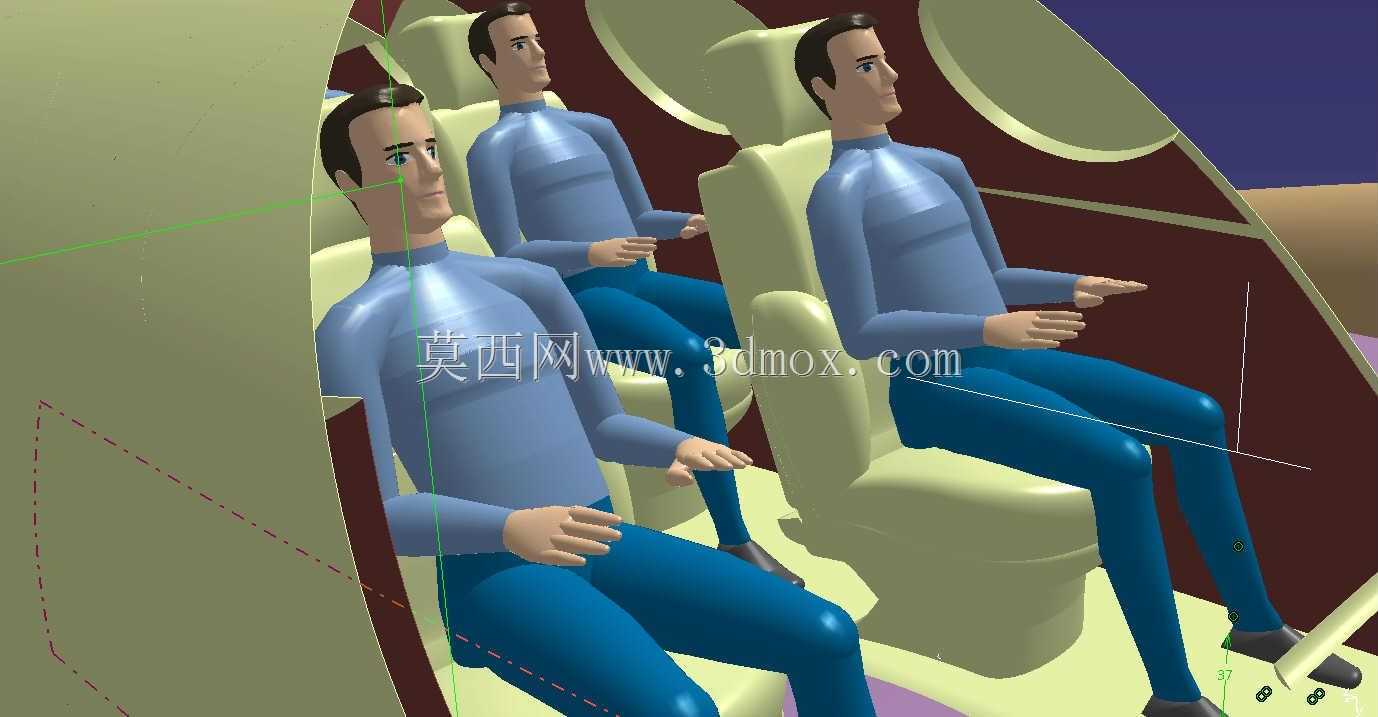

从实际用途出发，该机型定位9座级载客配置，座舱布局上预留了正副驾驶员操作位与7名乘客的乘坐空间，驾驶舱的操纵台、仪表板安装边界严格按照人体工程学尺寸划定，正副驾驶的座椅调节行程、操纵杆与踏板的操作空间都按照通用航空飞行员的操作习惯做了适配，乘客舱的座椅排布、过道宽度、舷窗位置都在三维结构中做了精准的位置标定，同时在机身尾部预留了行李舱的安装空间，满足短途出行的行李装载需求。

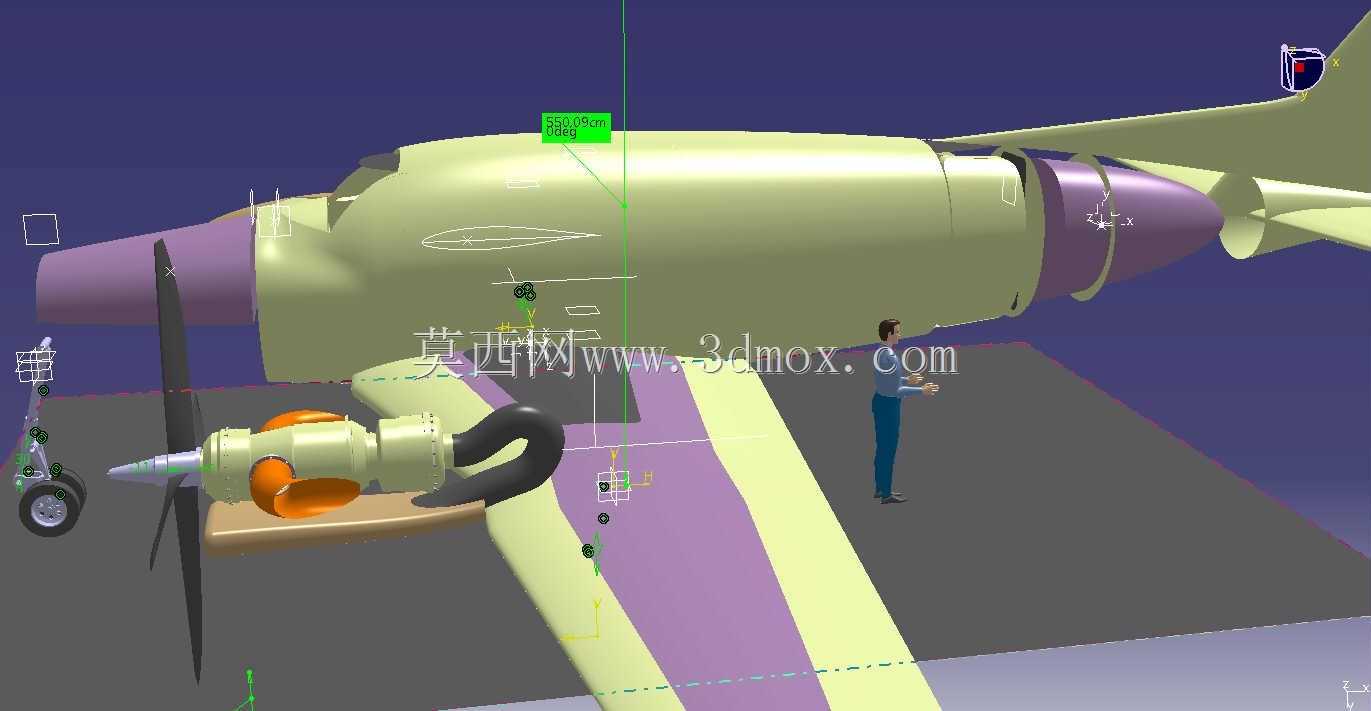

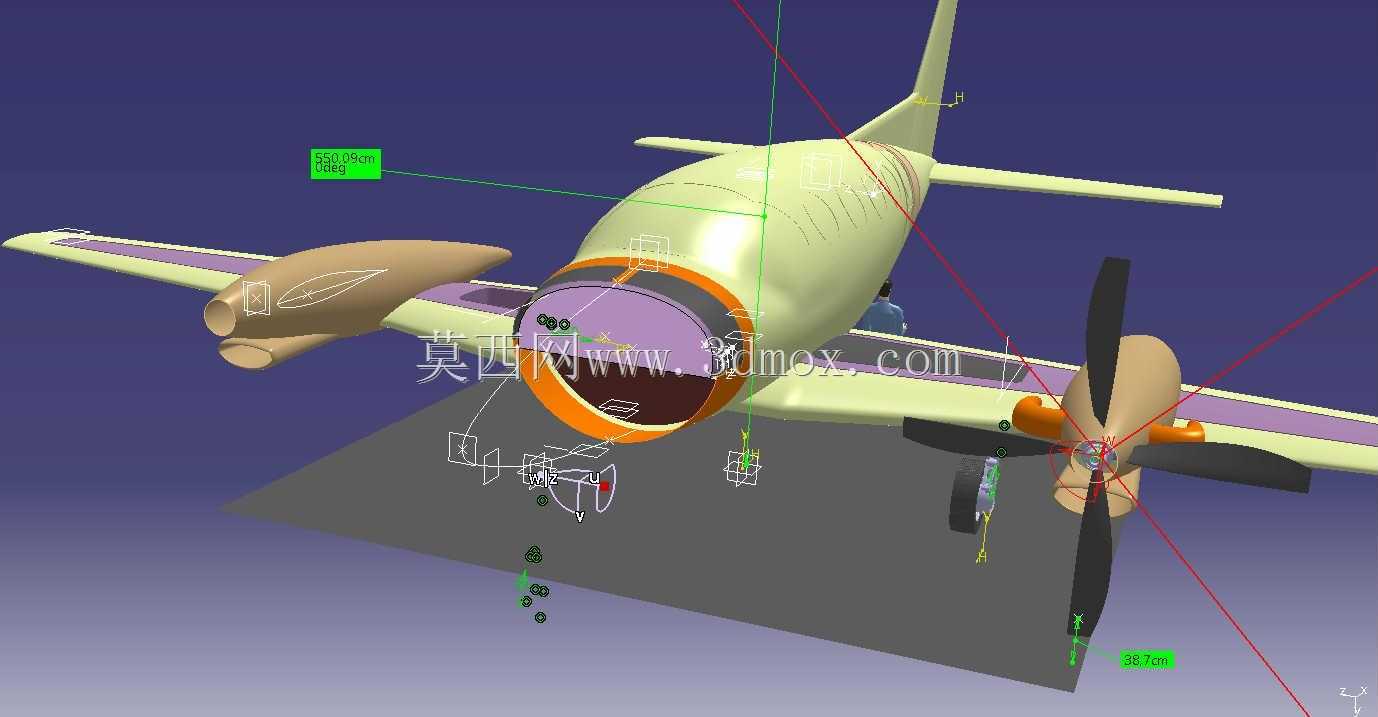

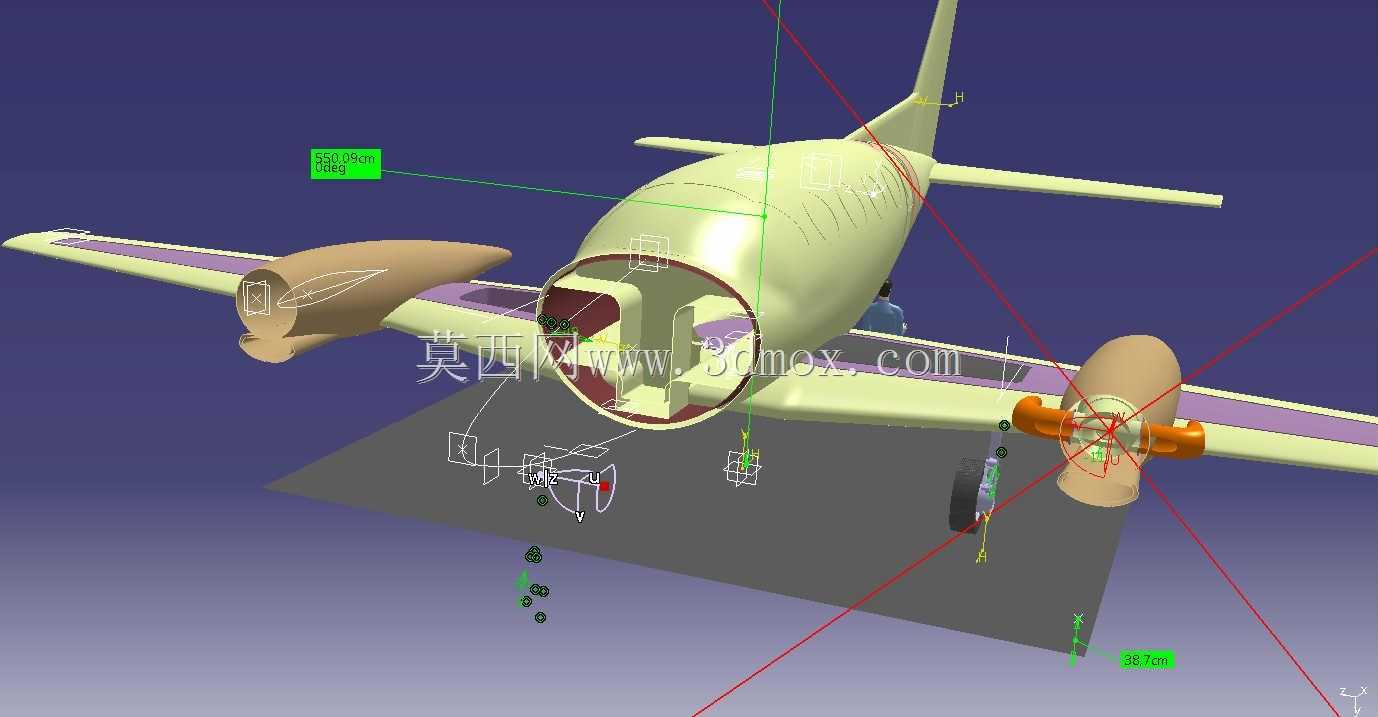

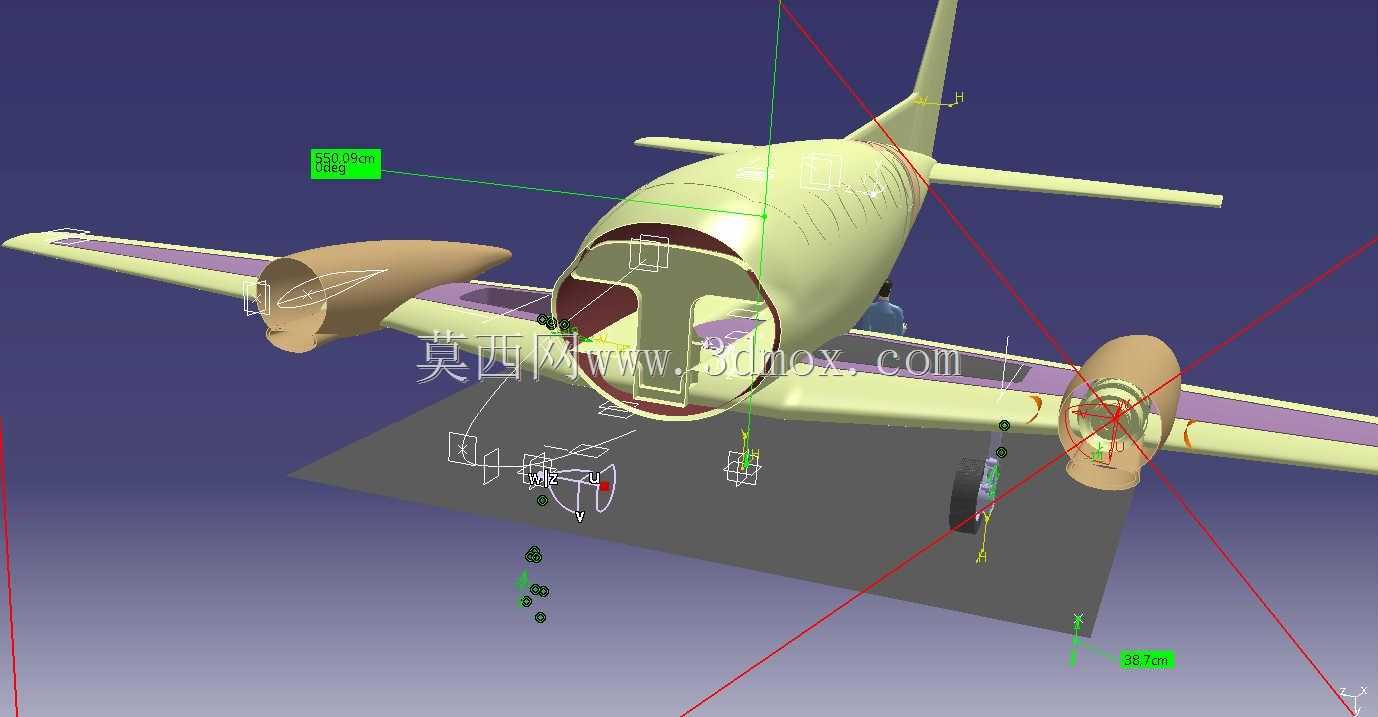

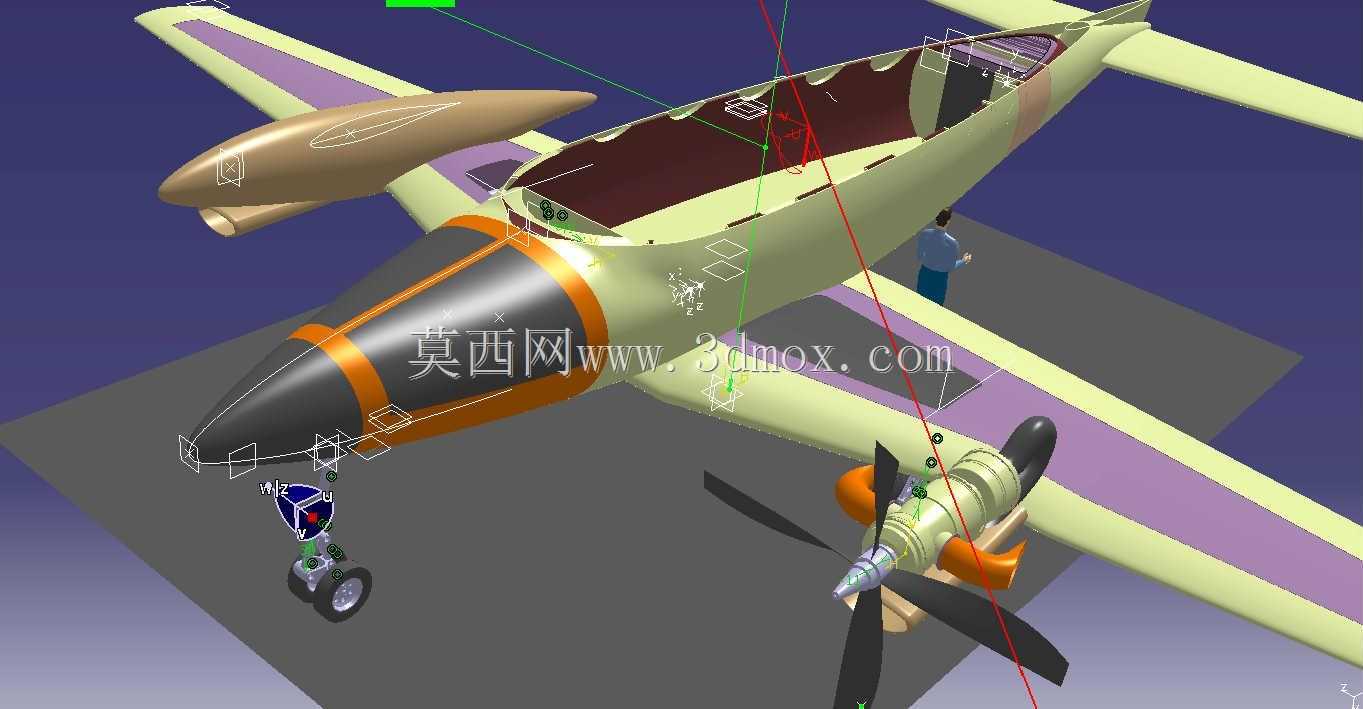

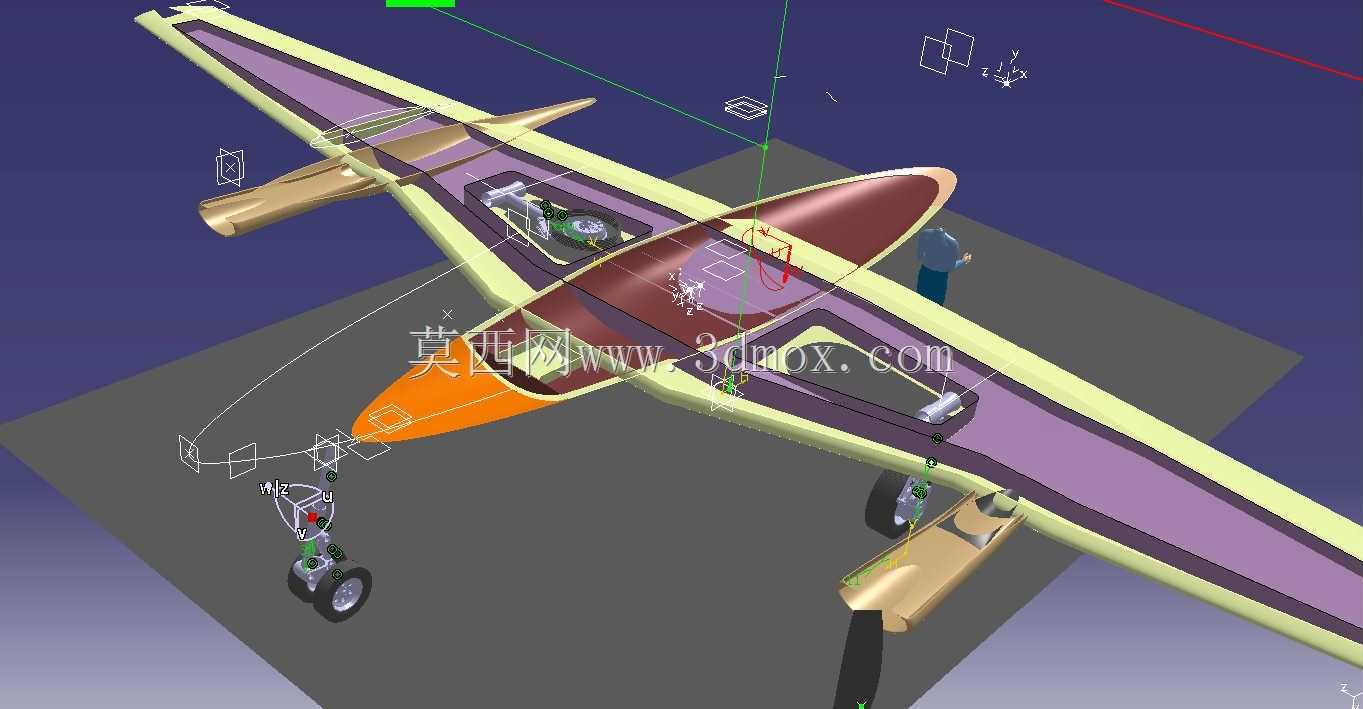

动力系统的设计思路上，采用双台涡轮螺旋桨发动机翼下吊装的布局，这种布局一方面可以降低机舱内的噪音传递，另一方面发动机的维护可达性更好，螺旋桨的旋转半径与机身、机翼的安全距离经过反复校核，避免螺旋桨气流对机身尾部、尾翼操纵面产生不必要的气动干扰，机翼采用低单翼布局，翼型选择兼顾了低速起降性能与巡航阶段的燃油效率，机翼内部预留了整体式油箱的安装空间，燃油输送管路的走向沿着机翼承力梁的腹板位置布置，避免飞行过程中机翼形变对管路造成损伤。

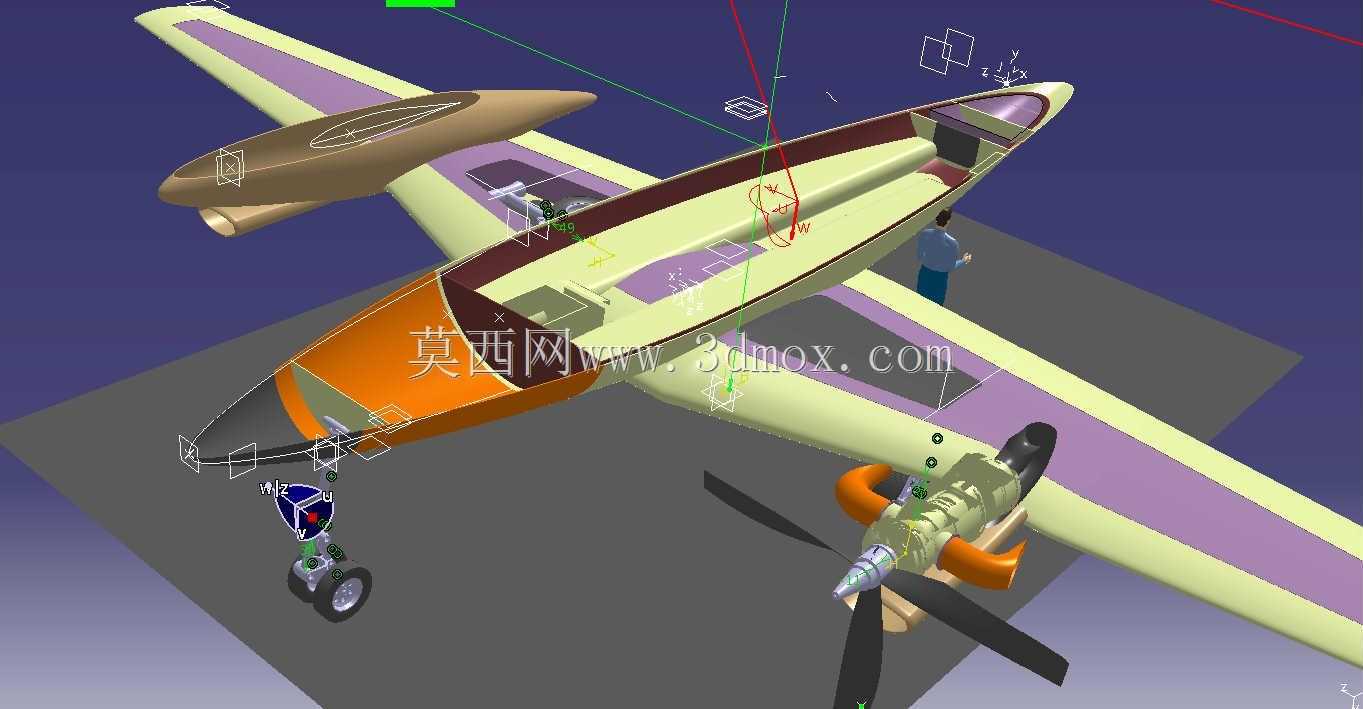

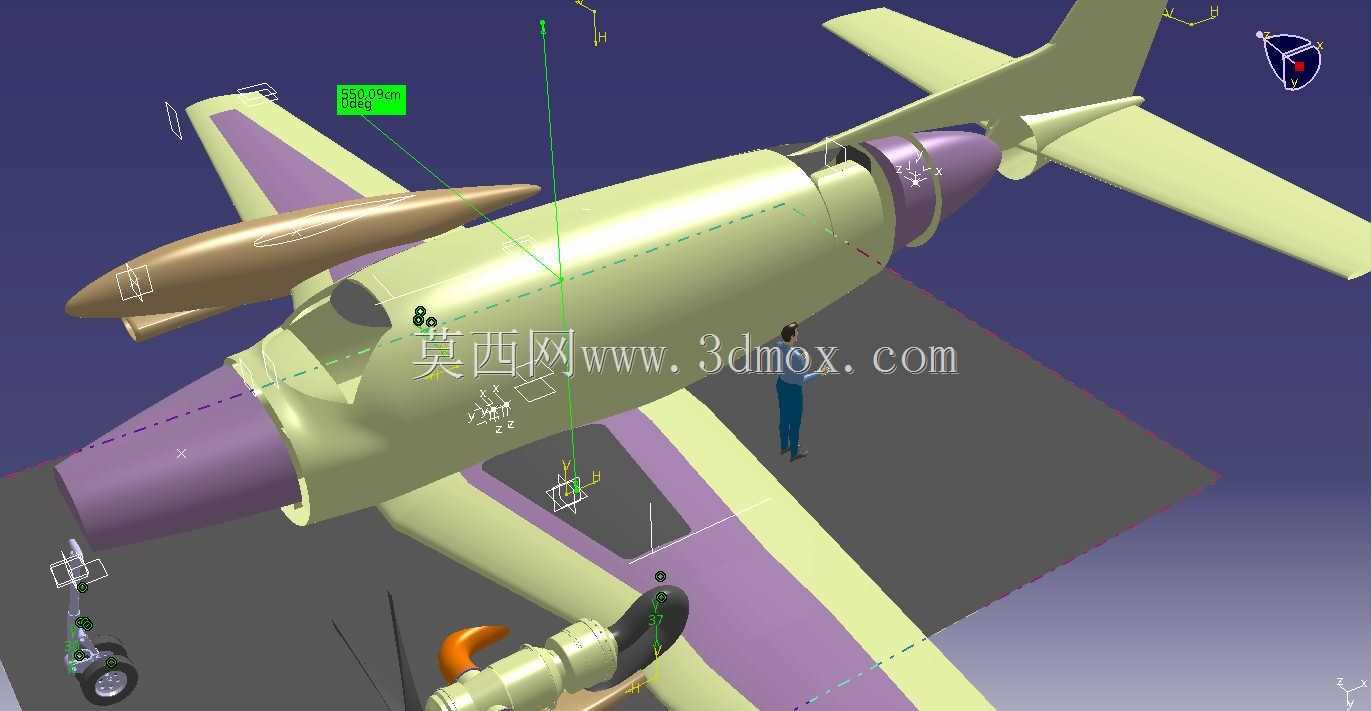

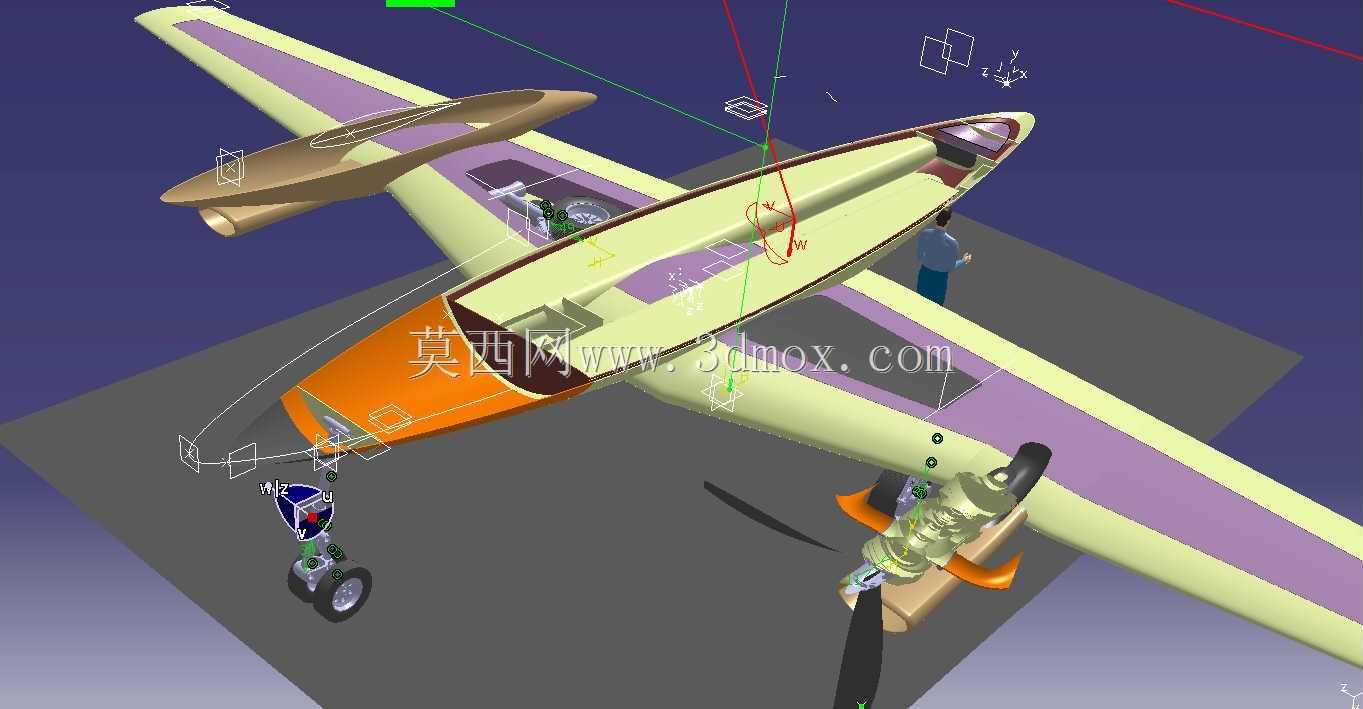

尾翼部分采用常规的垂尾加平尾布局，垂尾的方向舵、平尾的升降舵操纵铰链力矩经过匹配设计，保证在单发失效的极端工况下，飞行员依然可以通过操纵舵面保持飞行器的方向稳定，机身的蒙皮分块、长桁与隔框的布置位置都在模型中做了清晰的结构表达，每一处蒙皮对接的位置都预留了紧固件的安装边，隔框的开孔位置避让了机载设备的安装位与管路、线缆的穿越通道，整体结构的重心位置经过反复调整，保证在满油、满载乘客与行李的不同装载工况下，重心始终处于适航要求的允许范围内，不会出现纵向静不稳定的问题。
