米-2直升机机载武器控制面板结构

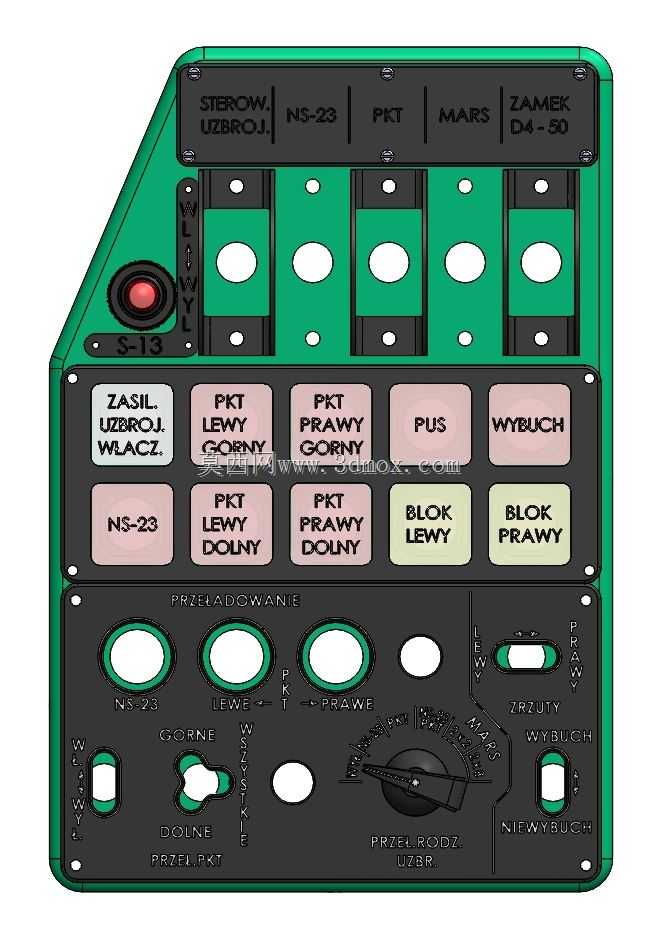

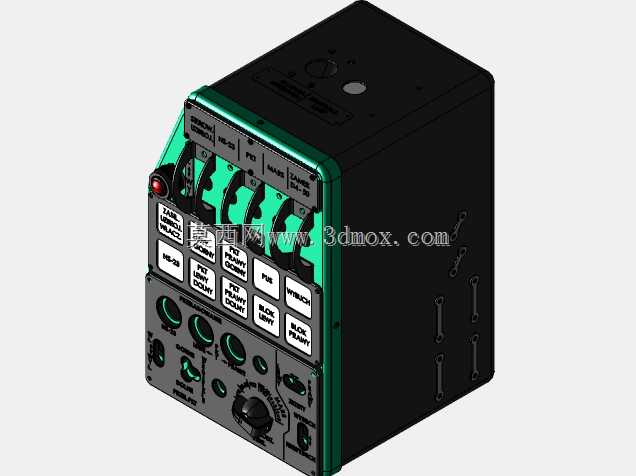

这款机载操控面板对应米-2直升机左侧主操作台的武器管控单元，在实际服役场景中承担机载武器系统的状态切换、功能触发、参数调节核心作用，是飞行员与机载武器系统交互的核心硬件接口。从安装边界来看，该面板整体采用立方形集成壳体设计，安装侧预留了对应机身操作台的固定孔位阵列，可直接嵌入主面板左侧预留的安装槽位，与周边航电操控单元的安装间隙控制在合理公差范围内，不会干涉相邻操纵杆、仪表的操作空间，壳体后侧预留了线束接插的避让空间，适配机身原有布线走向，无需对原有操作台结构做额外改造即可完成换装。设计过程中优先考虑了机载场景的操作可靠性，面板正面的操控区域做了分区布局，上部设置多组拨杆开关对应不同武器支路的通断控制，每个开关旁都设置了对应功能的标识区域，方便飞行员在复杂飞行工况下快速识别操作；中部配置多组旋钮与按键，对应武器模式切换、发射准备、参数校准等功能，旋钮的阻尼参数按照机载操作习惯做了匹配，避免飞行过程中的振动导致旋钮误触，按键采用带防误触凸台的结构，降低误操作概率；下部设置微调旋钮与状态指示接口，可实时反馈武器系统的工作状态。面板的外观配色采用高对比度设计，操控区域的底色与按键、开关形成明显色差，部分功能区域采用醒目的色彩做区分，方便飞行员在低光照、高过载的飞行状态下快速定位所需操控元件，壳体主体采用高强度轻量化结构，在满足结构强度要求的前提下尽可能降低自重，适配机载设备的重量控制要求。面板上的红色指示元件对应武器系统的待发状态告警，黄色标识区域对应高危操作按键，从人机工程角度做了充分考量，所有操控元件的布置位置都符合飞行员坐姿状态下的手指可达范围，常用功能按键布置在操作舒适区，减少飞行员的操作动作幅度，降低操作负荷。整个结构的细节还原度较高，包括壳体侧面的固定槽位、面板上的标识刻印、操控元件的布局位置都与实际装机部件保持一致，可用于航电系统教学演示、直升机模拟驾驶舱搭建、机载设备结构参考等场景，为相关领域的结构设计人员提供直观的实物参考，帮助设计人员理解机载操控面板的布局逻辑、安装适配要求与人机工程设计思路，在做同类机载操控单元设计时，可参考其分区布局思路、安装固定方式与操作元件的选型布置逻辑，平衡功能实现、操作可靠性与安装适配性的多重要求。
