小型无人机多向调节连接万向节结构

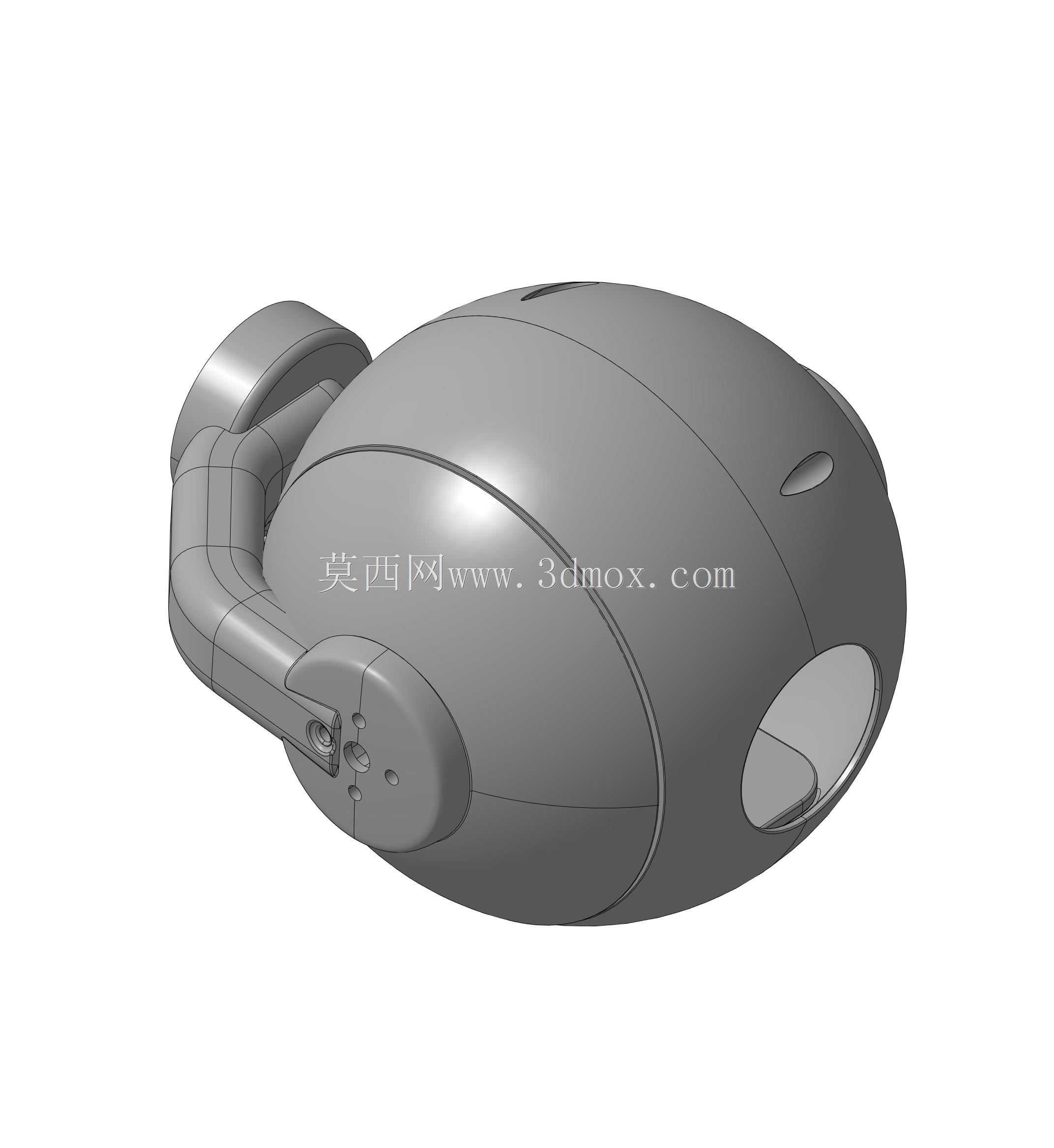

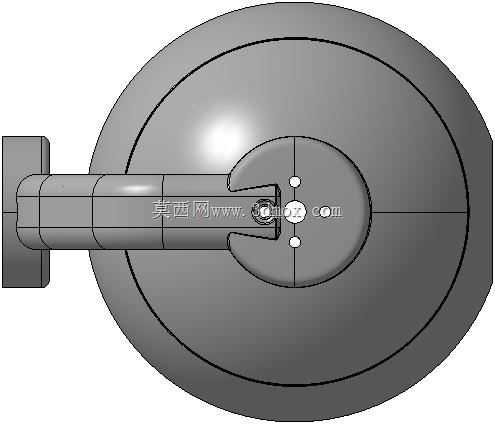

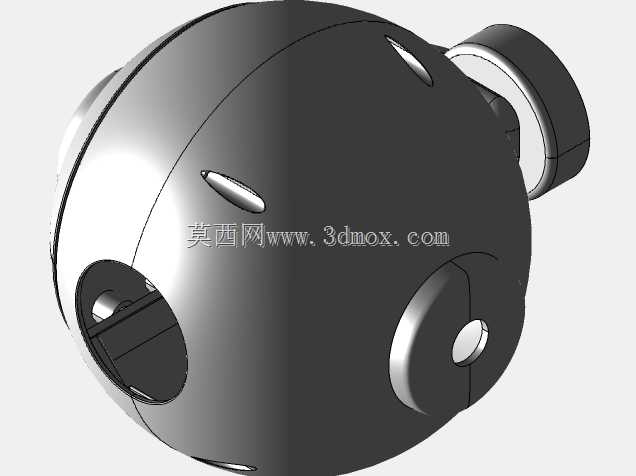

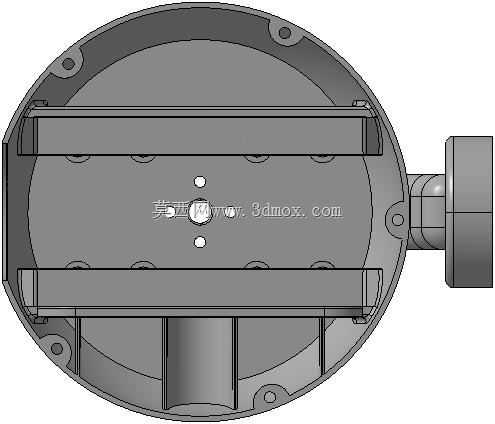

在小型旋翼无人机的机载设备挂载、旋翼倾角微调以及教学演示机型的结构验证场景中，这类球形铰接万向节是实现多自由度角度补偿的核心连接部件，区别于航模领域常见的简易塑料铰接件，该结构采用金属质感的一体化球形主体设计，能够在三个正交旋转轴向上实现连续角度调整，不会出现普通铰接件的角度限位死区，适配小型教育类无人机的拆装实训、姿态调整实验需求。从实际安装边界来看，球形主体的径向尺寸控制在紧凑区间，侧面预留的三个正交安装孔位分别对应不同方向的连接轴接入，每个孔位内部都设计了卡位槽结构，安装时无需额外打胶固定，仅通过配套的轴端卡簧就能实现连接轴的轴向限位，既保证了连接强度，也方便实训过程中的反复拆装调试。设计思路上没有采用传统十字轴式万向节的分体拼接结构，而是将核心铰接容腔整合在球形壳体内部，外露的连接轴端做了加厚凸台处理，能够承受无人机起降、姿态快速切换时产生的瞬时冲击载荷，避免铰接部位出现应力集中断裂的问题。日常使用中，这类万向节不仅可以用于无人机机身与起落架的角度自适应连接，也能作为小型机载摄像头的云台基础铰接件，调整角度时阻尼均匀，不会出现松旷或者卡滞的情况，球形外壳表面的凹槽设计并非装饰结构，而是为了减轻整体自重的同时，预留出走线空间，连接机载设备的信号线可以顺着凹槽排布，不会在角度调整时被壳体夹损。针对教学场景的使用需求，该结构的所有配合面都做了适中的公差设计，既不会因为配合过紧导致拆装困难，也不会因为间隙过大出现铰接晃动，学员可以通过拆解该结构直观理解空间多自由度铰接的运动原理，观察不同轴向上的角度传递规律，相比纯理论的机械原理讲解，实物结构的演示效果更直观。安装时需要注意三个连接轴的锁紧力度，过大会导致转动阻尼过高影响角度调节顺滑度，过小则会在无人机飞行振动下出现连接松脱，孔位内部的卡位槽深度经过匹配设计，只要卡簧完全卡入槽位，就能在常规飞行工况下保持可靠连接，无需额外增加防松结构。
