FPV航拍用索尼600线高清摄像头结构

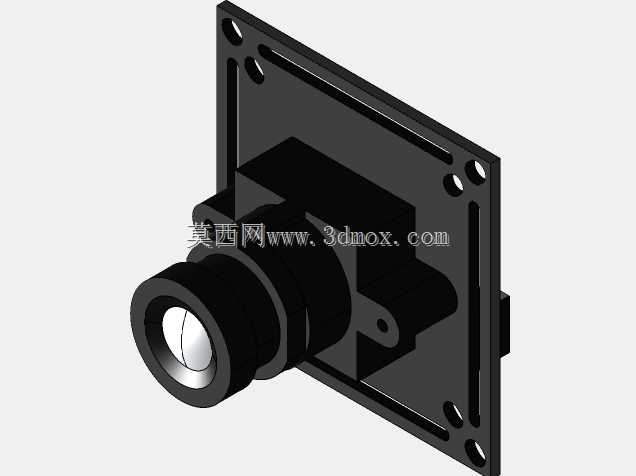

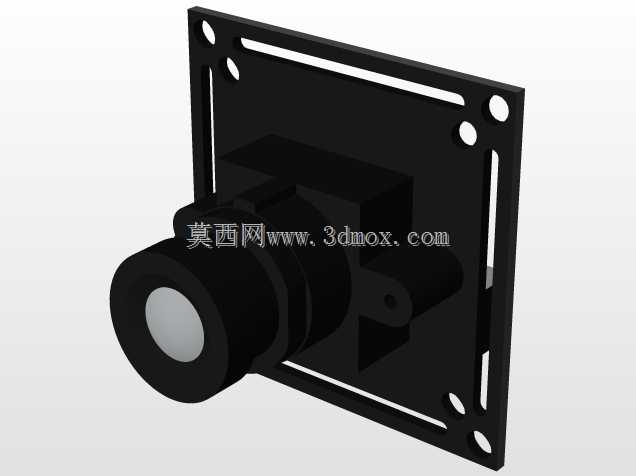

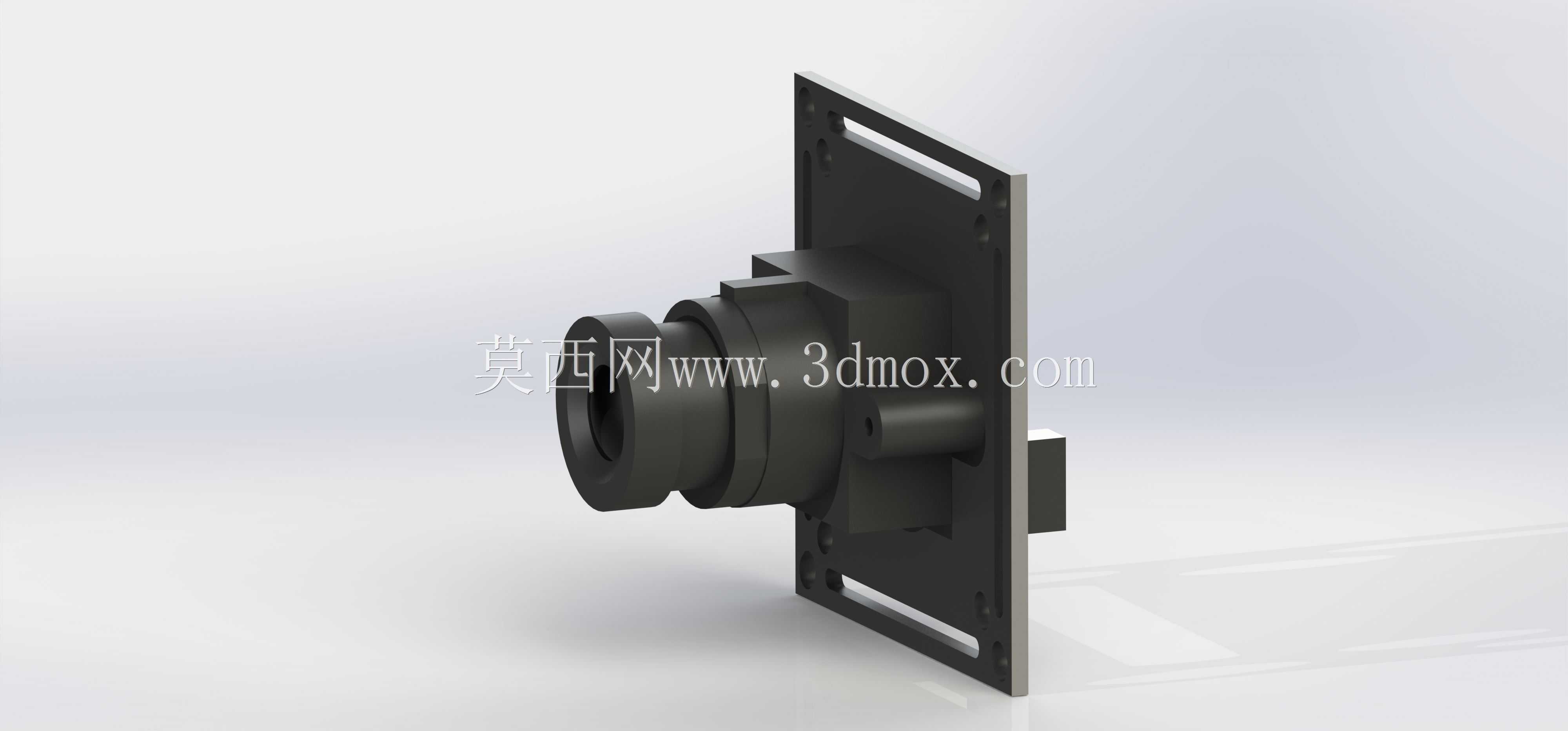

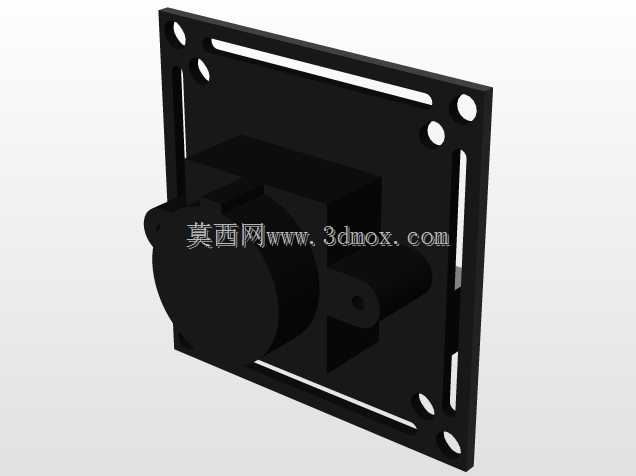

这款FPV机载摄像头的结构设计，完全围绕穿越机、小型航拍无人机的装机适配需求展开，整体采用方形安装背板加前置镜头筒的布局，安装背板上预留了多组长条形调节腰孔，可兼容不同孔位的飞控安装架、机架前置安装位，安装时可通过腰孔微调镜头的俯仰角度与前后位置，适配不同机型的重心配平需求，避免装机后出现镜头视角偏移、与机架结构干涉的问题。镜头部分采用多层阶梯式筒状结构，最前端的镜头保护圈略突出于镜身，可在发生轻微擦碰时优先接触障碍物，保护内部光学镜片不受刮损，镜身与安装背板的衔接处做了加强筋过渡，能承受飞行过程中的高频振动，避免长期使用后出现镜身松动、成像虚焦的问题。从实际应用场景来看，这类600线分辨率的模拟摄像头，主要适配第一视角飞行的穿越机、小型巡检无人机，相比数字图传摄像头，它的信号延迟更低，能满足高速飞行时的实时画面反馈需求，在竞速穿越、近距巡检作业场景下，低延迟的画面输出是保障飞行操控精准度的核心。设计过程中，整体结构做了轻量化处理，整体质量控制在15.5克，不会给小型无人机带来过多的负载负担，镜身侧面预留了接线端子的安装位，接线后线缆可顺着安装背板的侧边走线，不会遮挡镜头视角，也不会在飞行过程中被螺旋桨气流吹动产生晃动。安装边界方面，方形背板的尺寸适配市面上绝大多数标准FPV摄像头安装座，镜头筒的外径尺寸匹配常用的镜头保护罩、偏振镜配件，用户可根据使用场景加装配套配件，无需额外修改结构。镜身内部预留了成像电路板的安装卡槽，电路板可直接卡入卡槽固定，无需额外打胶，装配工序更简便，后期维护更换镜片或电路板时，只需拆开镜身的阶梯卡扣即可操作，不用破坏整体安装结构。背板的厚度经过受力校核，在螺丝锁紧安装时不会发生形变，能保证镜头光轴与安装面的垂直度，避免成像画面出现倾斜、边角虚焦的问题，镜头的焦距调节结构做了阻尼设计，调节好焦距后不会因为飞行振动自行移位，能保持稳定的成像清晰度。
