迷你自由飞F3B滑翔机结构设计

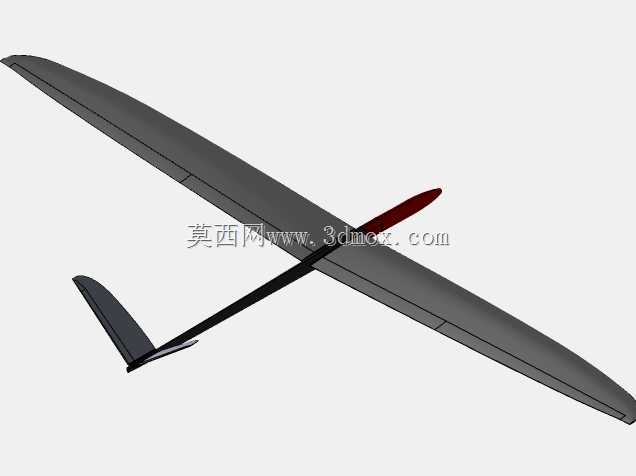

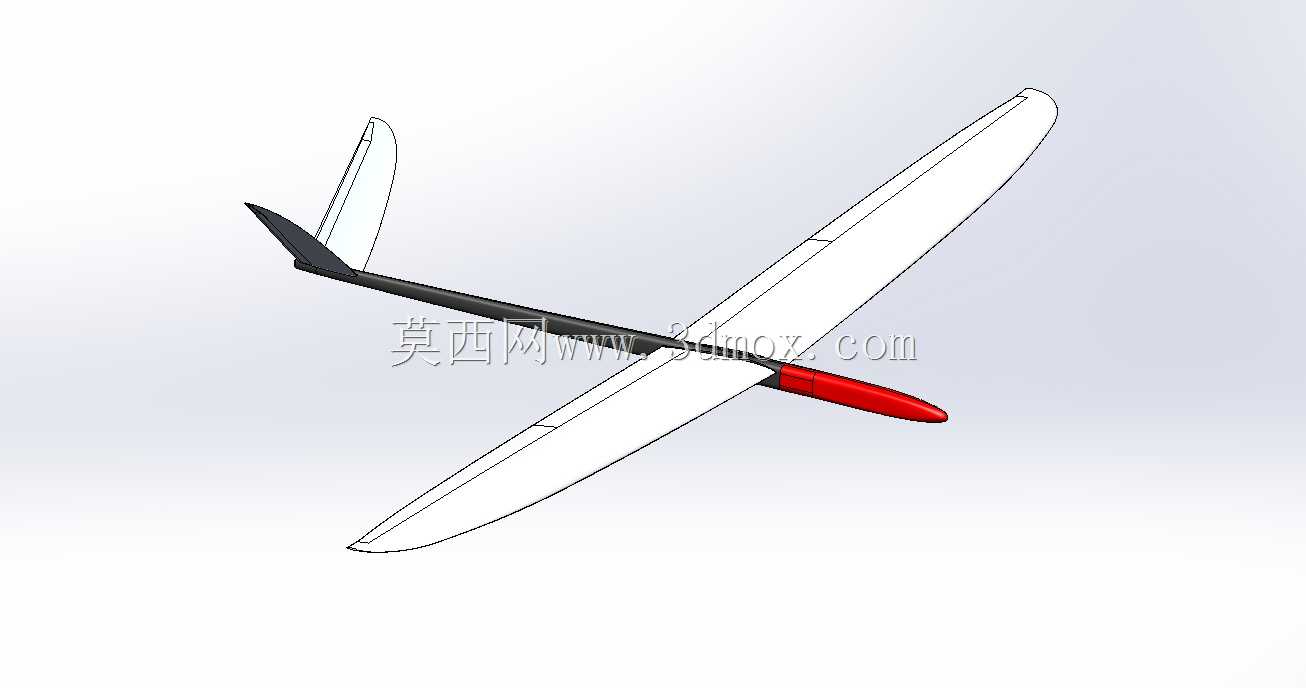

这款小型滑翔机的设计定位面向入门级自由飞航模爱好者与青少年航空科普场景，可用于户外开阔场地的无动力滑翔飞行体验，也能作为航空模型教学的结构演示样件，帮助学习者理解固定翼滑翔机的气动布局与重心配平逻辑。整机翼展控制在80厘米，属于小尺寸便携机型，收纳与外场携带无需大尺寸运输容器，单人即可完成外场组装与调试作业。从气动布局来看，采用大展弦比平直翼设计，机翼前缘做了轻微的修型处理，能够在低雷诺数飞行状态下维持足够的升阻比，降低无动力滑翔阶段的下沉速率，延长留空时间。机身主体采用细长杆状结构设计，在保证纵向结构刚度的前提下尽可能降低飞行阻力，机头位置设置了配重安装舱，可根据实际飞行时的重心表现调整配重块位置，将整机重心控制在机翼弦长30%左右的最优区间，避免飞行中出现头轻失速或头重俯冲的问题。尾翼组采用常规布局，垂直尾翼与水平尾翼的面积经过匹配计算，能够保证飞行过程中的航向与纵向稳定性，在遇到小幅气流扰动时可自主修正飞行姿态，降低操控难度。设计过程中优先考虑了结构件的易加工性，机翼、机身、尾翼等主要部件的拆分逻辑适配轻木切割、热压泡沫成型等常见航模加工工艺，各部件之间的对接位置设置了定位止口，组装时无需复杂的工装夹具即可完成精准对位，降低普通爱好者的制作门槛。从安装边界来看，整机无需搭载动力系统与遥控接收设备，结构重量控制在较低区间，机翼与机身的连接采用插接式结构，可快速拆装，外场作业时能够在数分钟内完成整机组装。机身杆段采用碳纤维材质的等强度设计，在飞行过程中承受机翼升力带来的弯曲载荷时不会出现明显形变，避免因结构变形影响气动效率。机头整流罩做了流线型修型，能够减少机头位置的气流分离，进一步降低飞行阻力，配合大展弦比机翼的气动特性，在合适的热力气流条件下可实现较长时间的自由滑翔飞行。
