涵道式多旋翼载人飞行载具结构设计

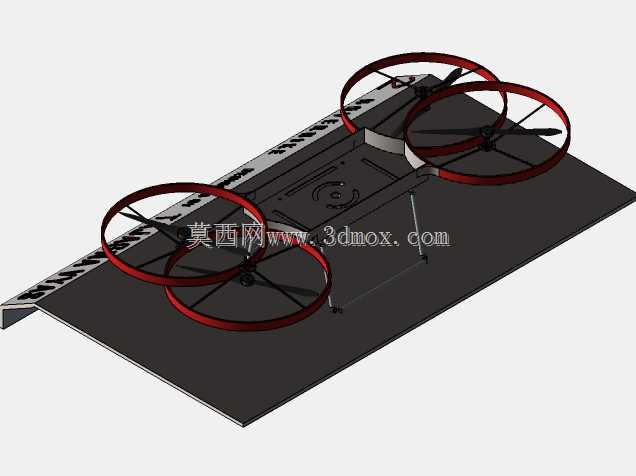

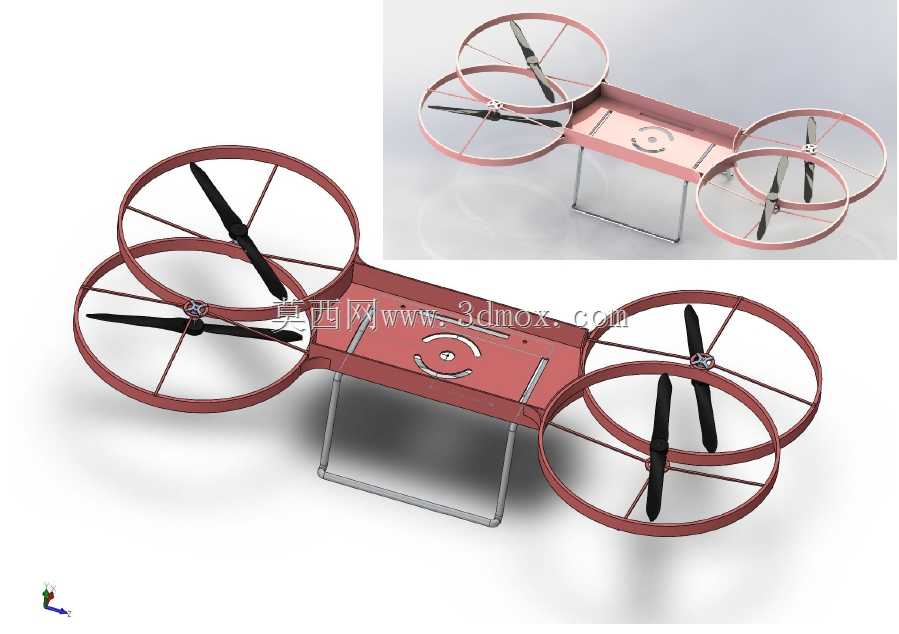

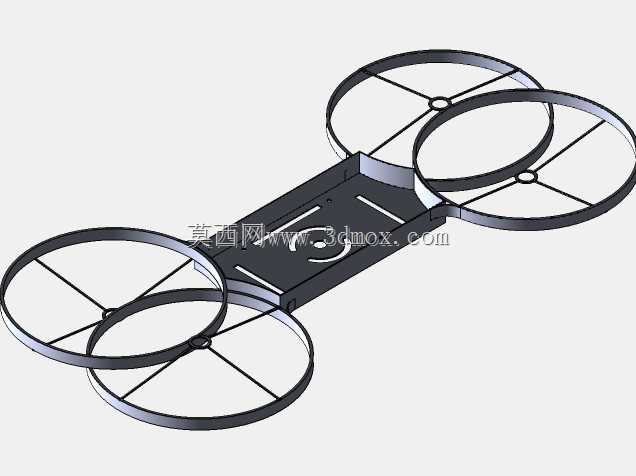

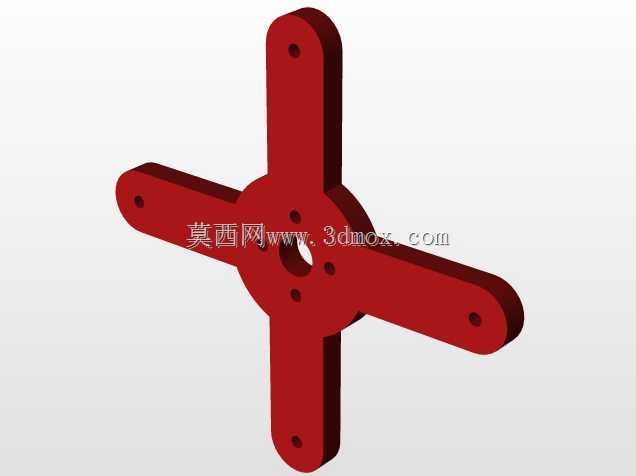

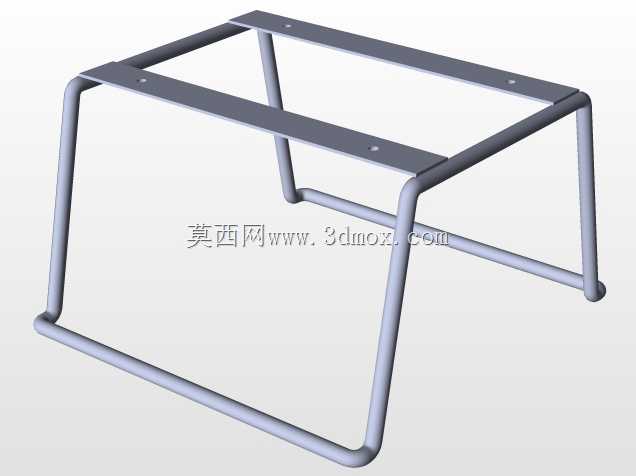

该款涵道式多旋翼飞行载具的设计，核心瞄准低空短途通勤、复杂地形点对点通行的应用场景，区别于常规消费级无人机的小载荷定位，整体结构围绕承载单人及随身物品的需求展开。主体承载车架采用扁平化矩形布局，中部预留驾乘人员放置空间，框架结构兼顾轻量化与结构强度，可在飞行过程中承受旋翼升力传递的交变载荷，同时抵抗低空紊流带来的侧向冲击力。四组涵道旋翼对称分布在车架四角位置，每个旋翼外围设置环形防护涵道，一方面可以约束旋翼下洗气流提升气动效率，降低同等升力下的动力功耗，另一方面能够避免旋翼在低空飞行时触碰障碍物、树枝或是周边人员，提升低空作业与通行的安全性，涵道壁采用薄壁环形结构，通过径向辐条与中心电机座连接，在控制整体重量的同时保证旋翼运转时的结构刚性，避免高速旋转下的结构共振。起落部分采用简易滑橇式支架，布置在车架下方前后位置，支架高度经过匹配设计，既能够保证降落时涵道结构不会直接触碰地面，预留足够的离地间隙，也不会因为支架过高抬升整体重心，影响飞行过程中的姿态稳定性，支架采用弯折圆管结构，落地时可通过微小形变吸收降落冲击，无需额外设置减震阻尼结构即可满足常规平地、硬质草地的降落需求。动力单元的安装座与车架主体采用一体化集成设计，电机安装平面与车架平面保持平行，保证四组旋翼的升力方向垂直向上，减少动力分量的损耗，布线通道隐藏在车架主梁内部，避免飞行过程中线材外露受气流扰动产生晃动，同时降低线材被旋翼剐蹭的风险。整体外形尺寸控制在常规两轮自行车的占地范围内，可适配狭小空间的起降需求，比如城市楼宇间的小型起降平台、山区林间的小块平整空地，安装边界上无需额外配套复杂的起降辅助设施，单人即可完成起降前的检查与操作。设计过程中重点平衡了结构重量与防护性能的关系，涵道结构没有采用额外的厚重装甲设计，而是通过环形结构自身的力学特性实现防护与减重的统一，车架中部的承载平面预留了绑缚接口，可根据使用场景加装简易座椅、储物筐或是小型作业设备挂载点，拓展在短途巡检、应急物资投送场景下的使用能力，旋翼的桨叶尺寸与涵道内径做了匹配优化，桨尖与涵道内壁预留合理间隙，避免加工装配误差导致的桨叶剐蹭，同时最大化利用涵道的气动增益效果，整体结构没有冗余的装饰部件，所有外露结构均服务于飞行性能与使用安全的需求。
