Falco F8飞机左方向舵踏板支撑结构

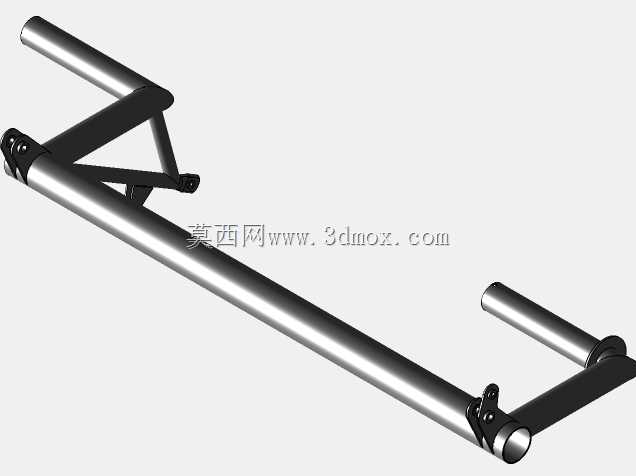

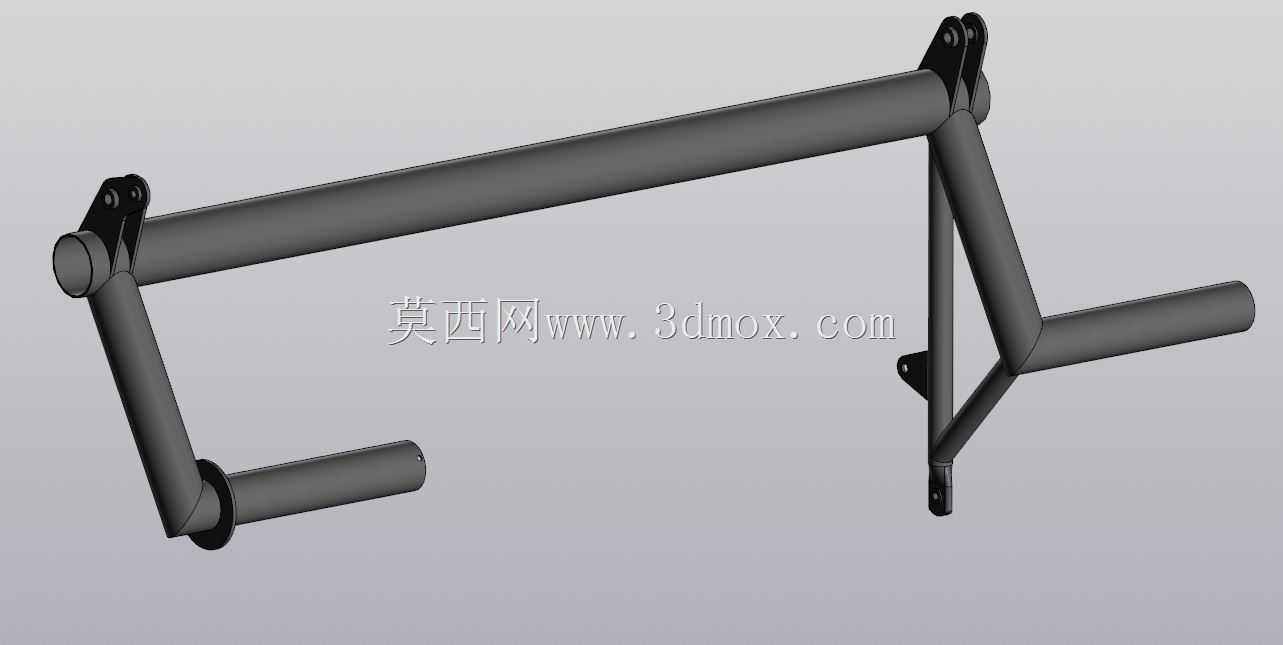

该构件作为轻型运动类飞机Falco F8操纵系统的核心承载部件，主要承担飞行员脚蹬操纵力的传递与支撑功能，直接对接方向舵操纵拉杆，将飞行员施加的踏板力转化为方向舵偏转的机械输入，是飞机地面滑行、空中航向调整过程中不可或缺的机械结构件。从实际装机场景来看，该总成布置于座舱前侧地板区域，左右对称件分别对应正副驾驶位的操纵输入，需适配飞行员坐姿下的脚部活动范围，踏板末端的踩踏区域预留了防滑结构安装位，操纵行程范围内无结构干涉，可保证飞行员在带飞行靴操作时仍有充足的活动余量。设计层面采用薄壁钢管焊接成型的桁架式结构，主承力管选用航空级薄壁合金钢管，通过斜向支撑管构成稳定的三角受力结构，在保证整体刚度满足操纵力传递要求的前提下，尽可能降低结构自重，适配轻型飞机的减重需求。三个安装耳座分别对应机身隔框、地板横梁以及操纵摇臂的连接点位，耳座处设计有衬套安装孔，可通过铰接螺栓实现与周边结构的可靠连接，铰接位置预留了润滑脂注油通道，可降低长期往复运动过程中的磨损量，提升结构使用寿命。从安装边界来看，主承力管的轴线与座舱地板平面保持12度倾角，适配飞行员脚部自然放置的角度，整体结构外轮廓无突出锐边，所有焊接位置均做了圆弧过渡处理，避免操纵过程中刮蹭飞行服或造成人员磕碰。结构受力路径经过多轮迭代优化，飞行员施加在踏板上的力通过末端摇臂传递至主承力管，再通过斜撑分散至三个安装点位，最终传递到机身主承力结构上，可承受最大1200N的瞬时踩踏力而不产生塑性变形，完全满足轻型飞机适航规范中对操纵系统构件的强度要求。该结构在设计过程中同步考虑了装配工艺性，所有钢管的切割角度均适配常规航空焊接工装的定位要求，安装耳座的孔位公差控制在0.1mm以内，可保证装配时无需额外修配即可实现精准对接，降低现场装配的工作量。
