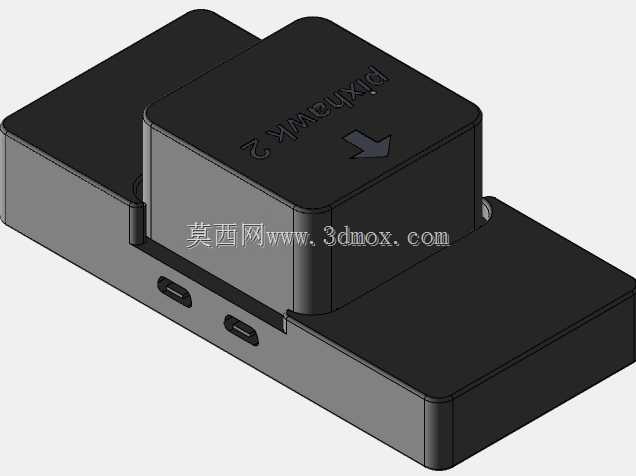

Pixhawk2立方体飞控标准套件结构设计

这套Pixhawk2立方体构型的自动驾驶仪套件，核心面向多旋翼、固定翼、垂直起降等各类无人飞行器的飞控系统集成场景，是目前开源飞控生态中应用覆盖度极广的硬件方案。从结构设计逻辑来看，整体采用分层堆叠的模块化思路，上层核心计算单元做独立的立方体封装，下层为配套的载板模块，两者通过板对板连接器实现电气互联，这种拆分设计一方面能将核心敏感的IMU、处理器单元与载板上的电源、接口电路做物理隔离，减少电源纹波、接口电磁干扰对惯性测量精度的影响，另一方面也能根据不同载机的接口需求，灵活更换不同配置的载板，无需改动核心飞控单元的结构与硬件。

从安装边界来看，核心立方体单元的外形规整，四个方向均预留了标准安装孔位，可直接通过减震球挂载在载板对应的安装位上，也可独立安装在飞行器的重心位置，安装孔距兼容主流开源飞控的通用安装规范，能直接适配市面上绝大多数无人机的飞控安装舱尺寸，无需额外定制转接支架。载板部分向两侧延伸出接口区域，预留了MicroUSB调试接口、GPS接口、数传接口、电调信号接口、电源模块接口等常用航电接口的安装位，接口排布避开了核心单元的安装区域，插拔调试时不会触碰核心飞控模块，也不会和机身内部的其他走线、结构件产生干涉。

实际应用中，这套结构的设计充分考虑了无人飞行器的振动工况，核心立方体单元的独立封装配合减震安装结构，能有效过滤电机转动带来的高频振动，保障加速度计、陀螺仪的测量数据稳定可靠；外壳做了圆角过渡处理，没有尖锐凸起，在狭小的机身舱内安装时不会刮伤走线、也不会和其他航电设备产生结构卡滞。外壳表面印制的方向标识清晰，安装时可快速对齐机头方向，避免装反导致的飞控航向校准错误，降低装机阶段的出错概率。载板的接口排布遵循常用调试习惯，调试接口朝向机身外侧，外场调试时无需拆解机身即可连接电脑进行参数调整、日志读取，大幅提升外场作业的调试效率。

从结构强度来看，整套外壳采用硬质工程塑料的设计壁厚，能承受日常装机、运输过程中的常规磕碰，不会因为轻微挤压导致内部电路板变形；上下壳体的卡扣配合紧密，日常使用中不会出现松脱，同时也方便拆解进行硬件维护、固件烧录等操作。整体结构没有多余的装饰性设计，所有外形特征都服务于功能实现：核心单元的立方体构型最大化利用内部空间，在有限体积内容纳了处理器、IMU、气压计等核心元器件；载板的延伸结构既拓展了接口布置空间，也为核心单元提供了稳定的安装基座，同时兼顾了整体重量控制，不会给无人飞行器带来过多的无效载荷。
