木质拼接固定翼航模骨架结构设计

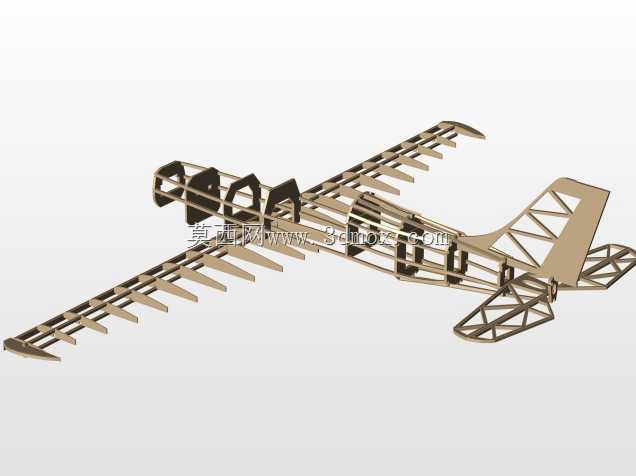

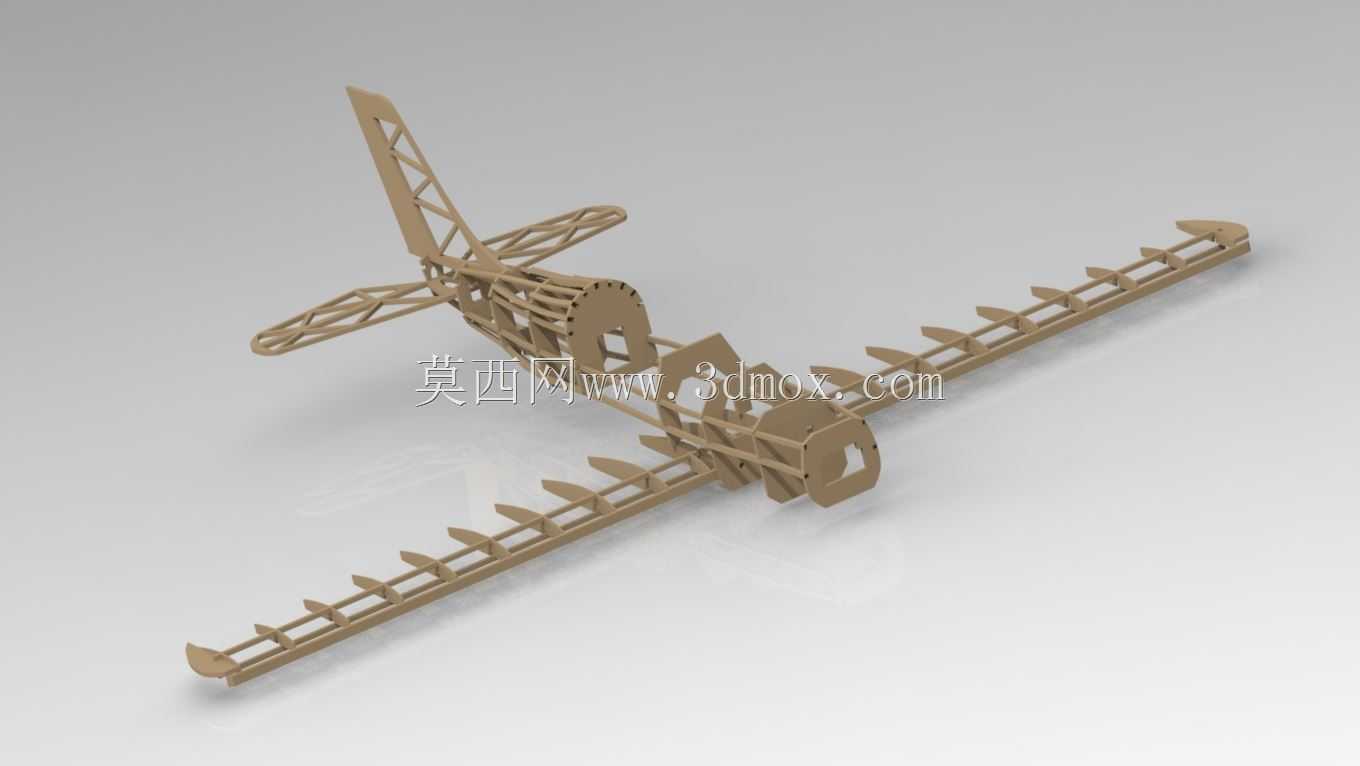

该结构为轻木拼接式固定翼航模的承力骨架，主要面向航空科普教学、航模爱好者自制组装场景使用，可作为航空结构专业低年级学生理解飞行器传力路径的实体教学载体，也可作为入门级航模赛事的参赛机体基础框架。整套骨架采用激光切割薄板插接工艺成型，无需复杂金属连接件，所有拼接节点均通过板材自身的卡槽咬合定位，组装时仅需在接缝处涂布专用模型胶即可完成固定，对组装场地与工具的要求极低，适合校园创客空间、航模社团的批量制作活动使用。从传力路径设计来看，机身中段的环形框作为核心承力节点，分别衔接机翼主梁、尾翼撑杆与动力安装座，机翼采用单主梁搭配多组翼肋的布局形式，翼肋上预留的卡槽直接卡入主梁，翼型轮廓完全由翼肋外边缘定位，后续蒙皮时可直接将热缩膜覆盖在翼肋外沿，加热收缩后即可形成标准的翼面气动外形。尾翼部分采用三角桁架式撑杆结构，在保证尾翼支撑刚度的前提下尽可能降低结构自重，避免尾部重量过大导致整机重心过度后移，平尾与垂尾的骨架同样采用薄板插接形式，与机身尾部的环形框直接卡接固定，无需额外设计快拆结构，降低整体加工复杂度。从安装边界来看，机身中段环形框的内径预留了标准航模动力组的安装空间，可适配常见的22系列外转子无刷电机与配套电调的安装尺寸，机翼根部的插接槽与机身框的配合间隙控制在0.2mm，既保证组装时的插拔顺畅，也能避免飞行过程中机翼出现晃动偏移。机翼展向的翼肋间距经过等距排布，在保证翼面局部刚度的前提下尽可能减少板材用量，翼尖位置做了向上的小幅上翘设计，可降低翼尖涡流带来的诱导阻力，提升低速飞行时的稳定性。整套骨架的所有零件均为平面切割件，加工时仅需将排版好的图纸导入激光切割机，即可在整张轻木板上完成所有零件的裁切，材料利用率可达85%以上，加工过程无复杂曲面切削工序，加工成本远低于注塑或3D打印的同尺寸航模结构。在实际教学场景中，学生可通过亲手组装该骨架，直观理解固定翼飞机从机翼到机身的载荷传递逻辑，观察不同部位的杆件、框板分别承担的弯曲、剪切、拉压载荷，相比纯三维软件中的虚拟模型，实体拼接的结构更能帮助学习者建立对飞行器结构的具象认知。
