仿生蜜蜂布局四旋翼垂直起降飞行器

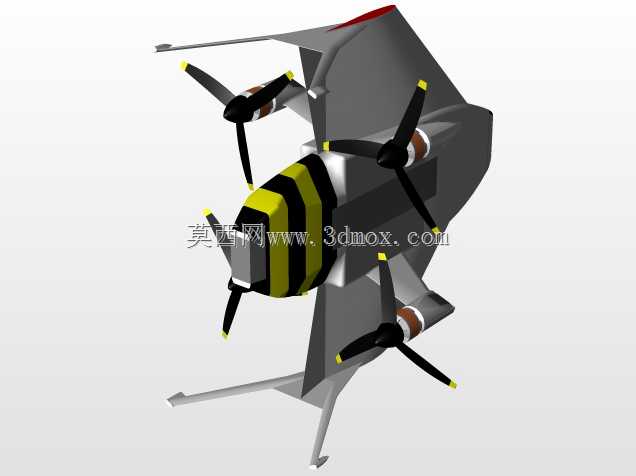

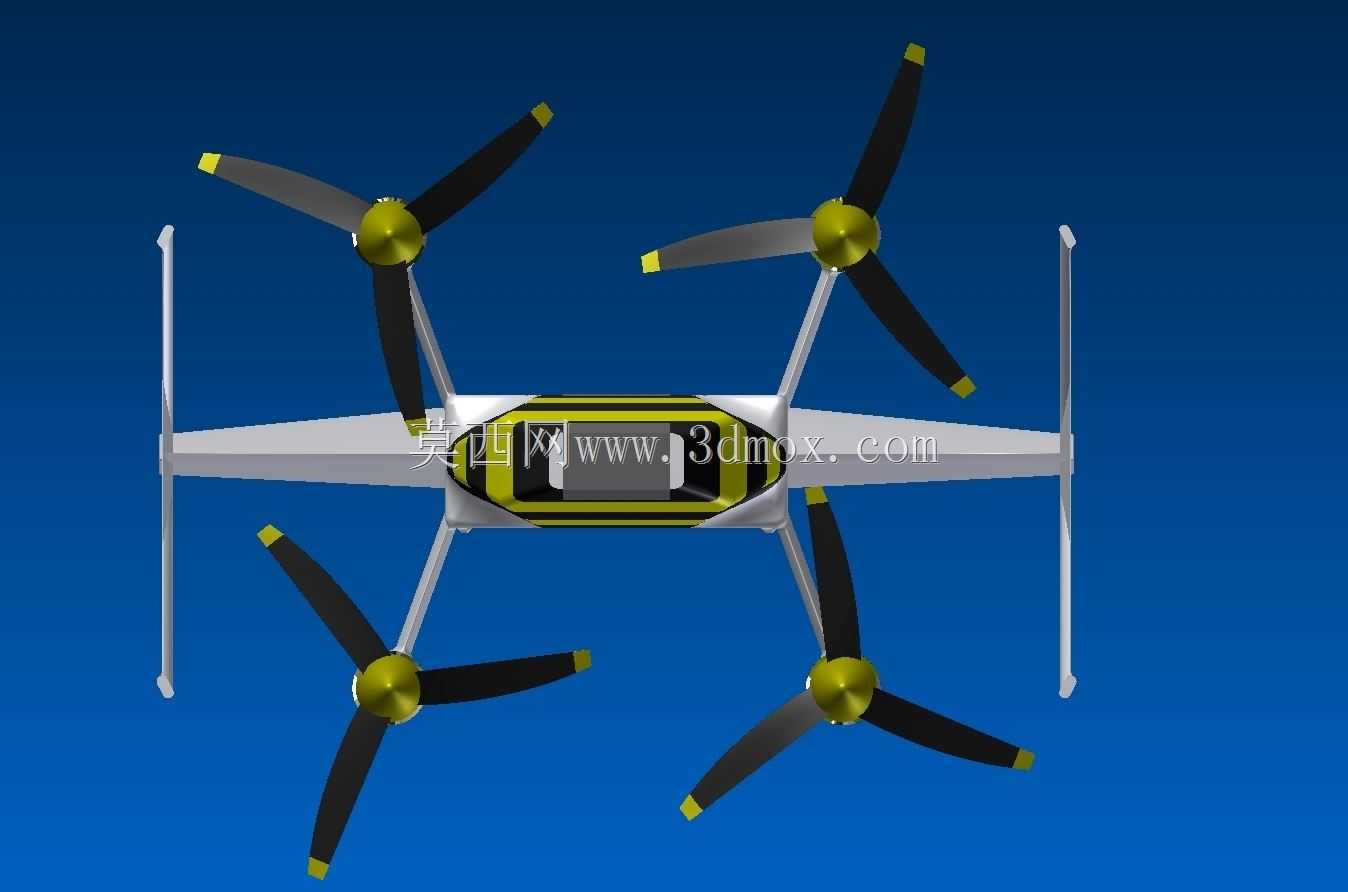

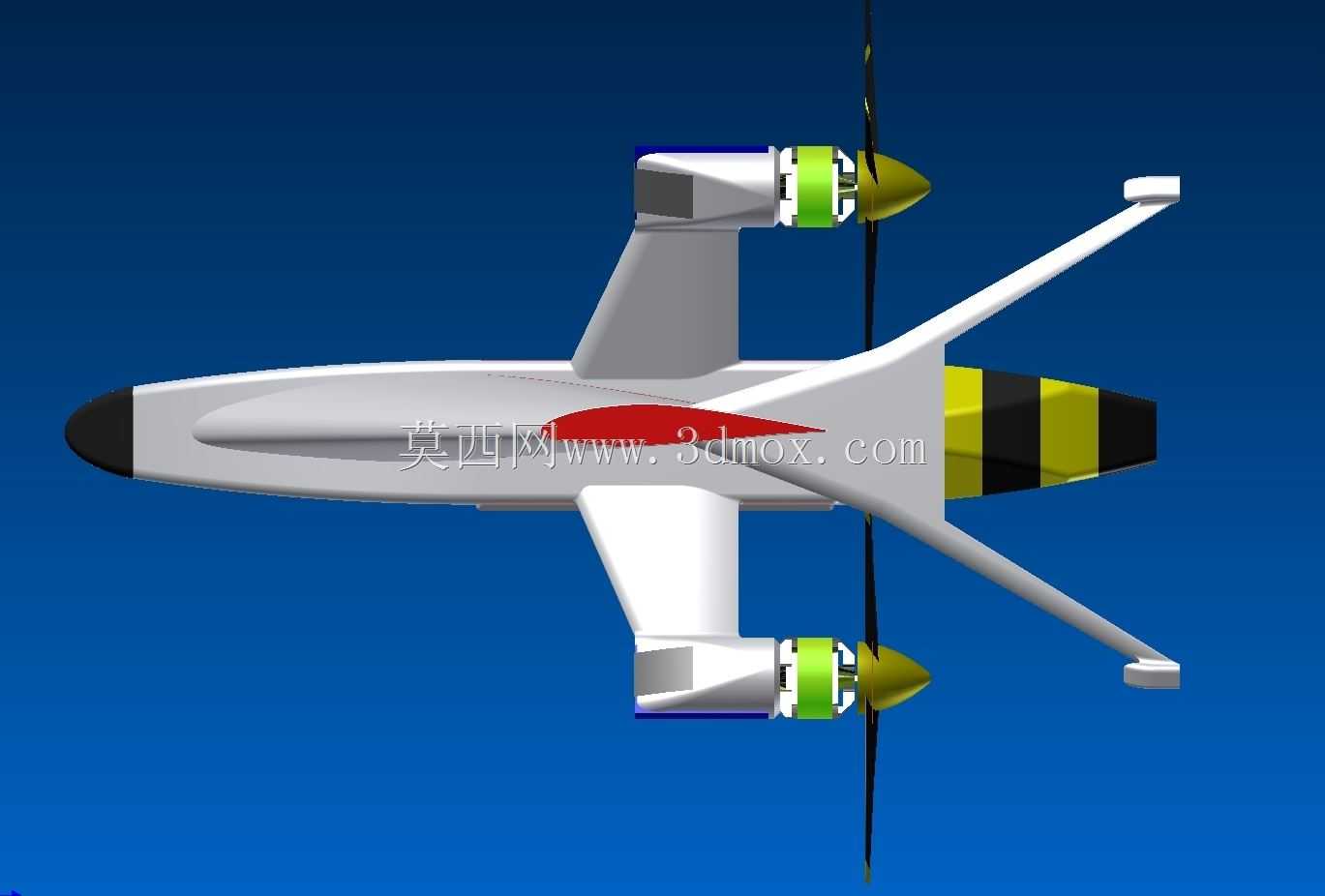

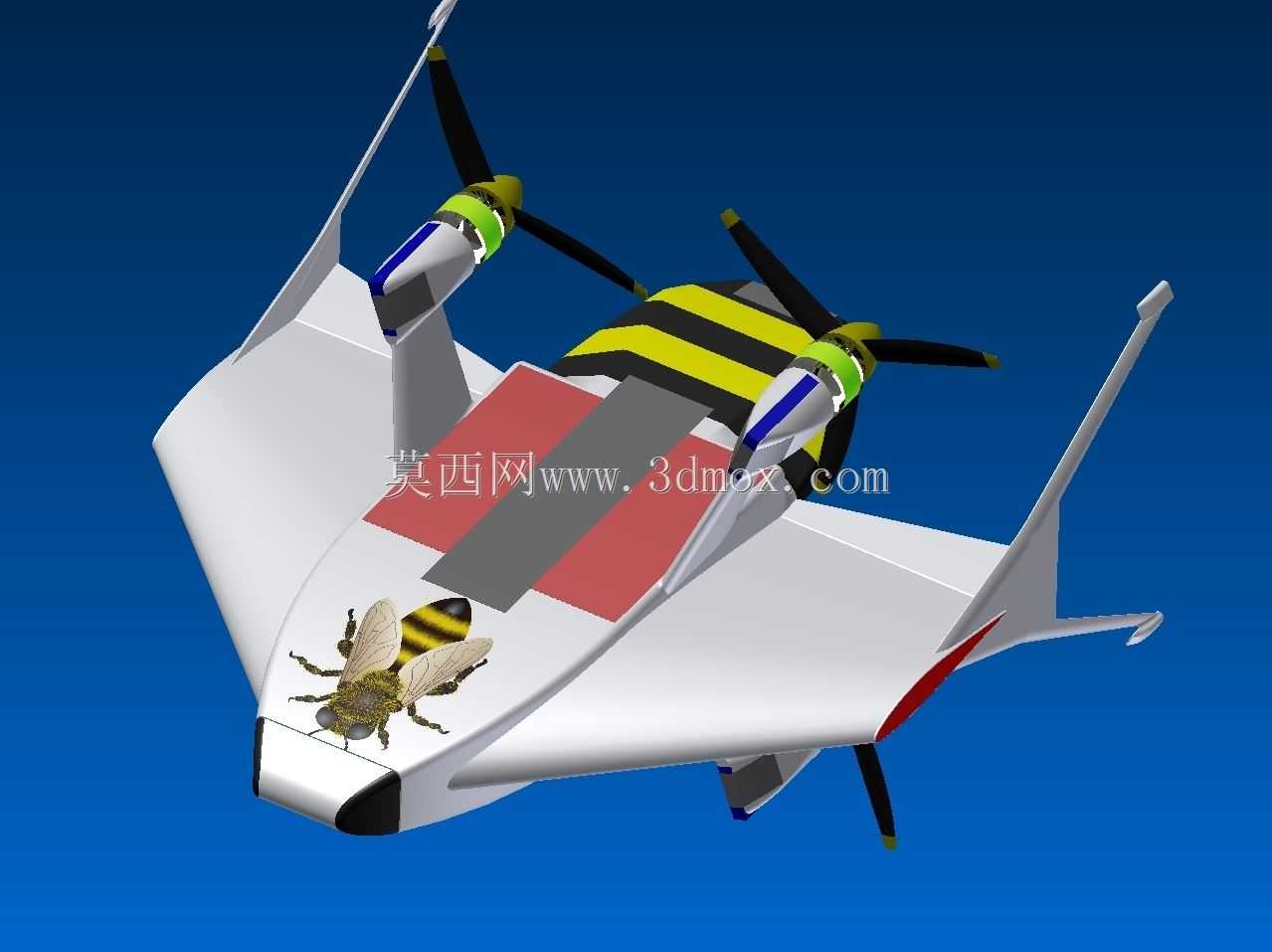

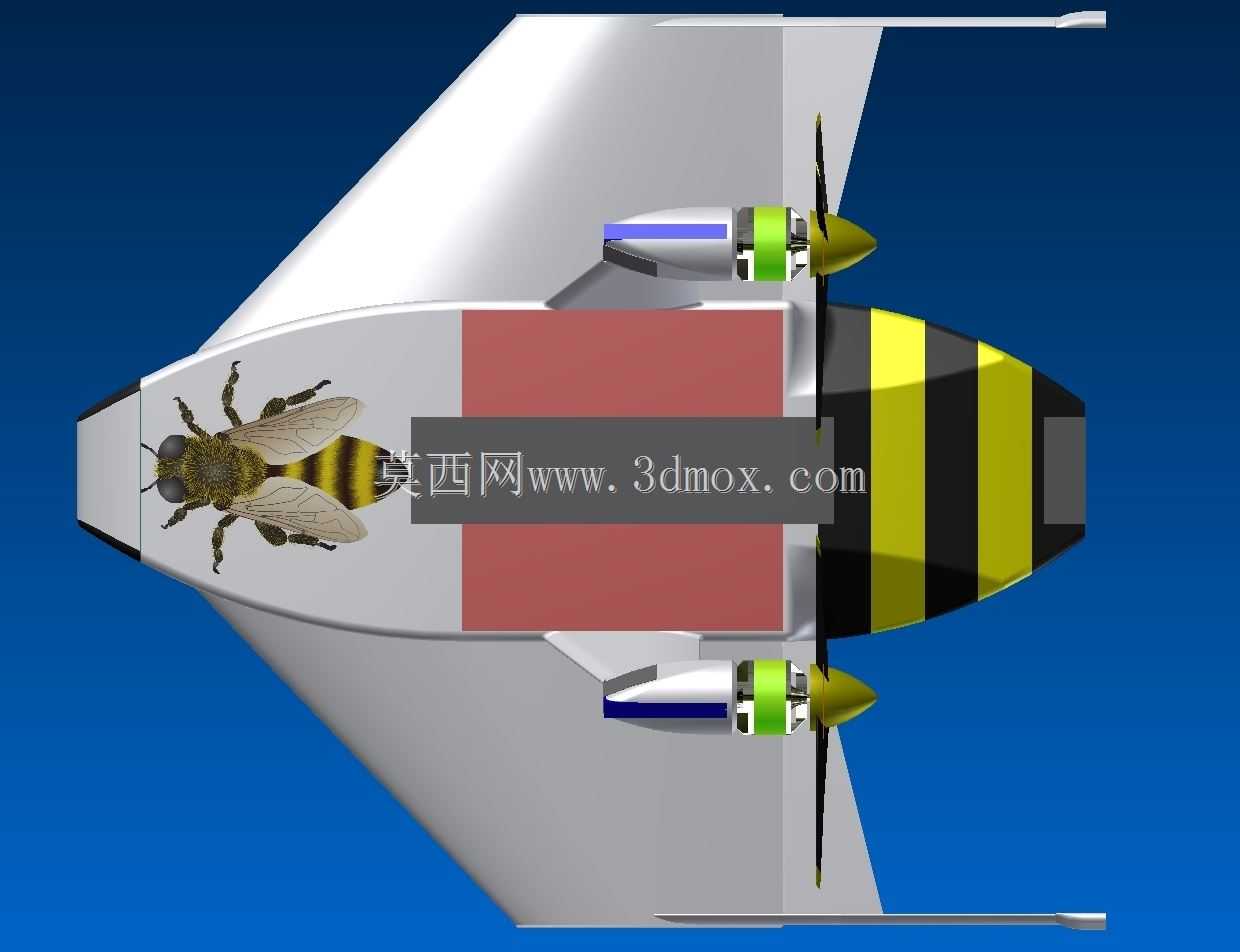

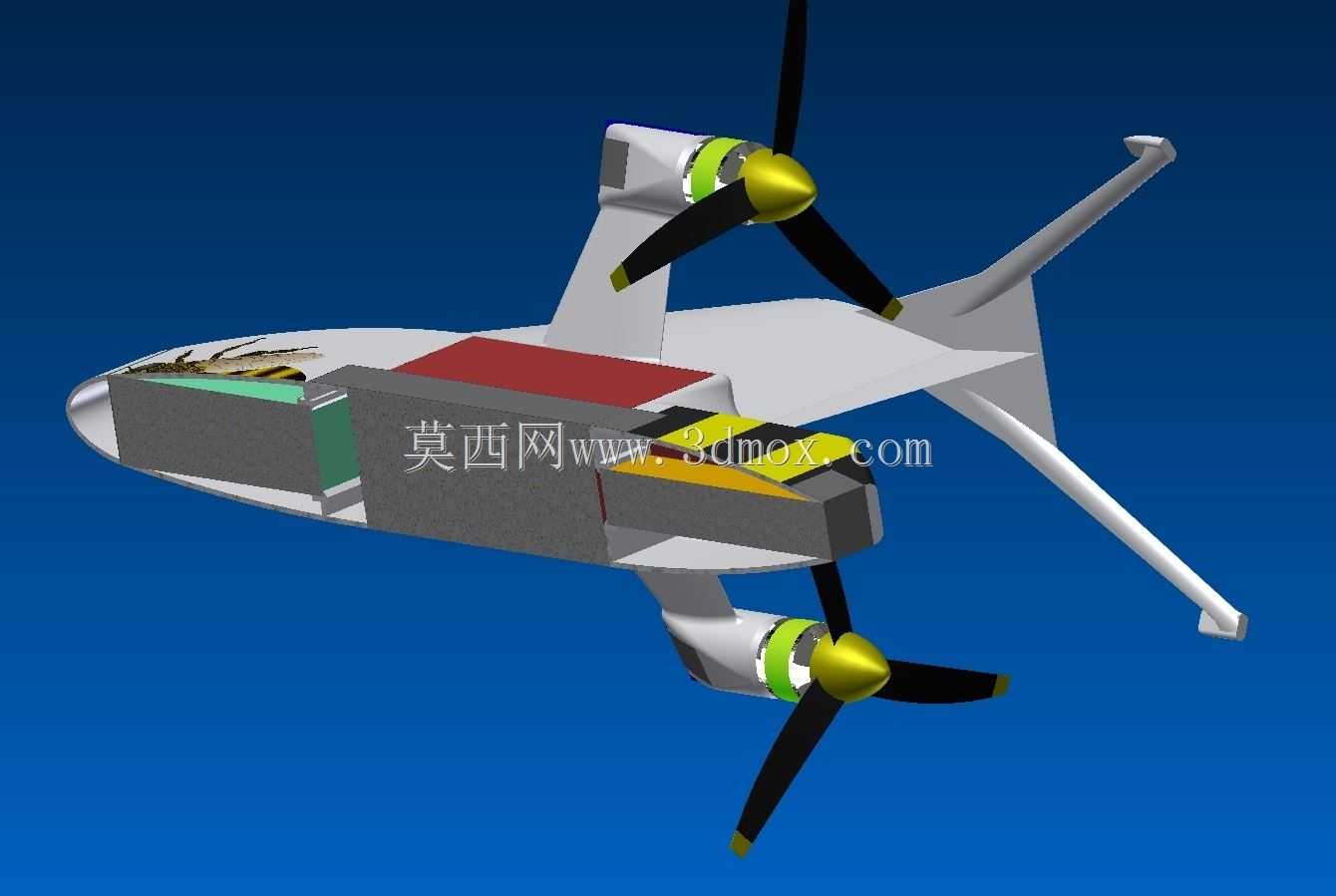

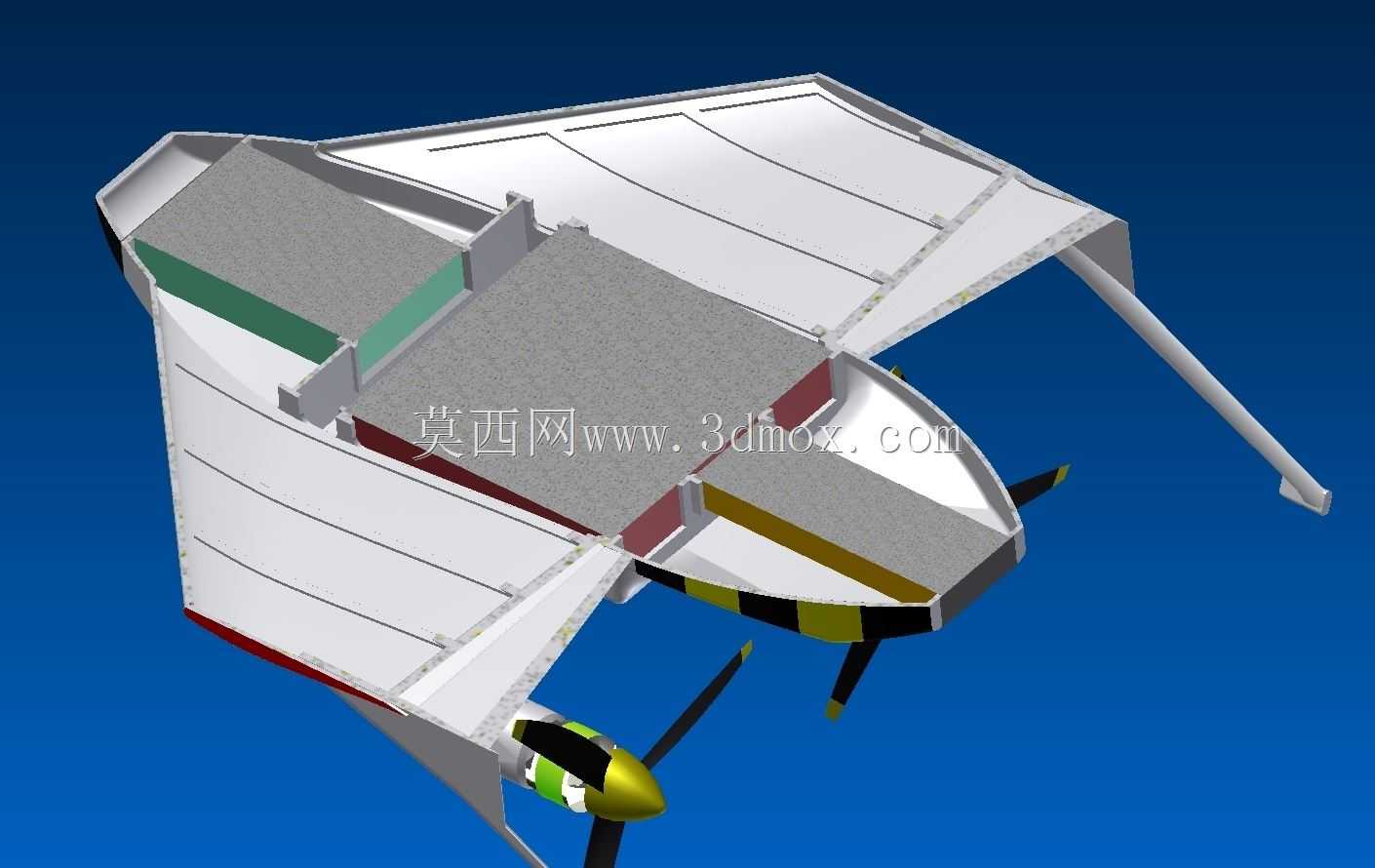

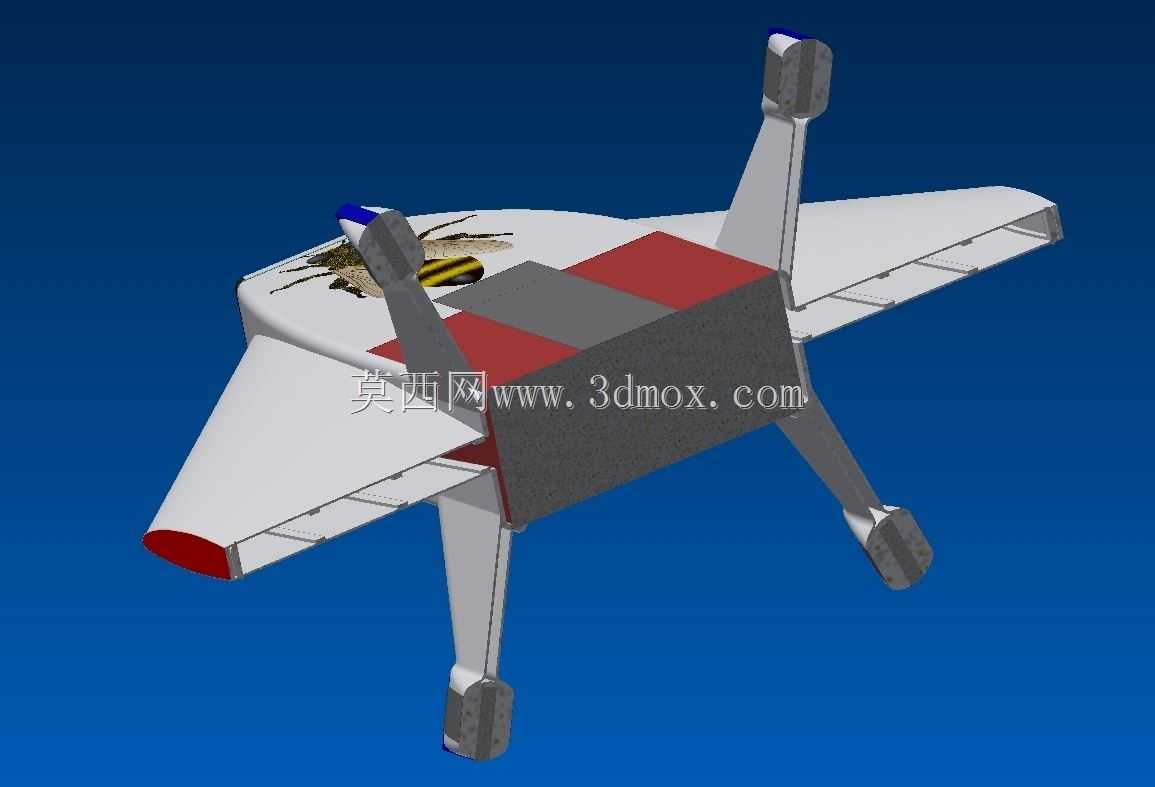

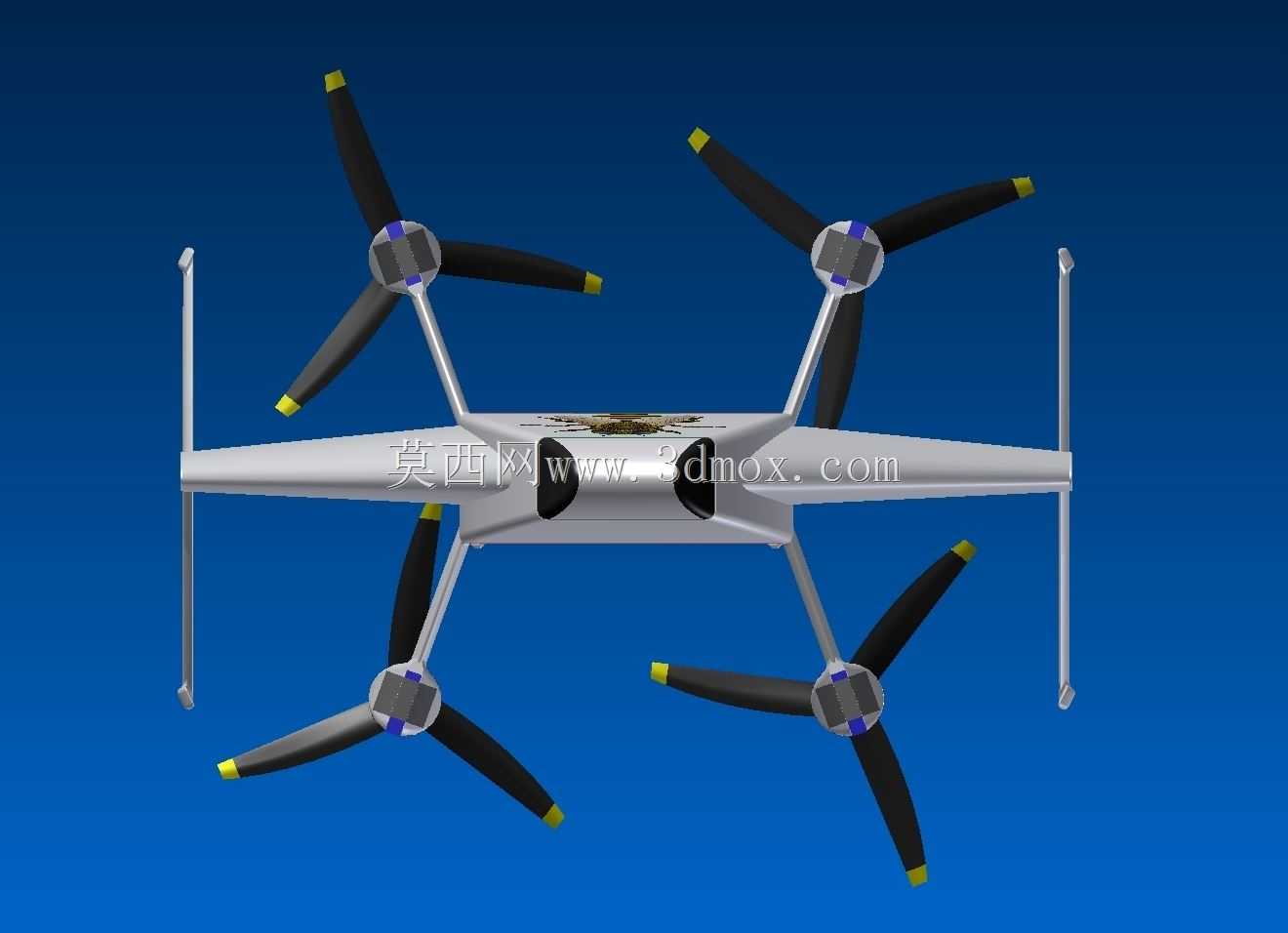

这款飞行器采用固定翼与多旋翼融合的布局，核心设计目标是兼顾垂直起降能力与长航程巡航性能，解决传统多旋翼飞行器航时偏短、固定翼飞行器起降条件受限的痛点，可适配小范围测绘、近距巡检、轻载物资投送等对起降场地要求低、需要一定续航时长的作业场景。设计过程中优先考虑升力效率优化，旋翼倾转结构可在接近90度的倾角范围内调整，垂直起降阶段旋翼轴垂直于地面提供全部升力，巡航阶段旋翼轴倾转至水平方向提供前飞拉力，此时固定翼机身与翼面产生气动升力，大幅降低前飞阶段的动力消耗，提升整体航程表现。机身采用ABS塑料材质设计，整体自重控制在49g，结构做了最小重量优化，所有承力部位的壁厚经过受力校核，既满足3D打印的成型工艺要求，也能承受飞行过程中的气动载荷与机动过载，不会出现结构共振或者断裂问题。整机采用无尾飞翼式布局，省去了传统尾翼结构带来的额外重量与气动阻力，机身表面的黄黑仿生条纹一方面降低空中飞行时的视觉突兀感，另一方面也可作为飞行姿态识别的标识，方便地面操作人员判断飞行朝向。整机重心经过严格配平，设计在载荷舱的几何中心位置，无论载荷舱内搭载的有效载荷从0调整至额定最大值，整机的重心偏移量都控制在平衡允许范围内，不需要额外调整配重块位置，大幅降低不同任务载荷下的调试工作量。四个旋翼动力单元对称布置在翼身融合体的延伸臂上，动力臂与机身主体采用一体化结构设计，减少装配环节带来的连接间隙与结构重量，尾部设置小尺寸端板起到垂直安定面的作用，提升前飞阶段的航向稳定性，避免无尾布局容易出现的航向飘摆问题。机身头部预留了电子设备与蓄电池的安装舱位，舱盖采用快拆结构设计，方便更换电池或者调试飞控系统，所有电子控制单元的安装位置都做了走线预留，避免线路外露干扰气动外形或者被旋翼气流吹动影响飞行安全。控制电器的安装位置尽可能靠近机身重心，减少电器重量对整机配平的影响，配套的结构文件包含可直接用于3D打印的实体模型与装配文件，结构设计人员可直接在此基础上调整翼型参数、动力安装位尺寸，适配不同规格的动力系统与任务载荷，也可针对特定作业场景修改机身外形，拓展其在不同低空作业领域的适用性。
