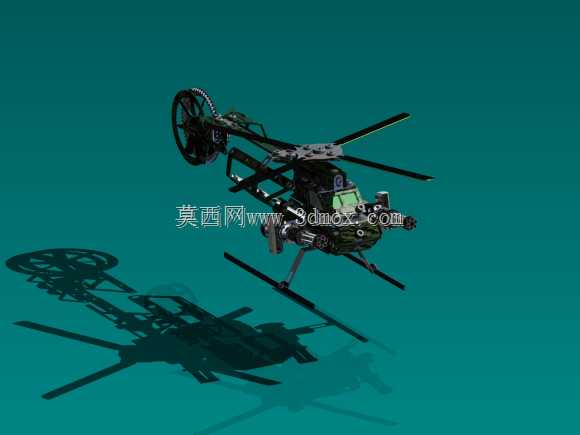

小型军用侦察直升机精细三维结构设计

这款小型军用直升机的三维结构设计，核心围绕前线低空侦察、战术突防的实际作业场景展开，整体采用共轴双旋翼加尾桨辅助的布局方案，在有限的机身尺寸下平衡了飞行稳定性与机动灵活性。从结构设计逻辑来看，机身主体采用轻量化框架式承力结构，外部覆盖模块化蒙皮组件，既能够降低整机自重，也便于战地快速拆装更换受损部件，适配前线复杂的维护条件。旋翼系统的设计充分考虑了低空紊流环境下的气动特性，主旋翼桨叶采用翼型渐变截面，桨根位置设置有阻尼缓冲结构，能够抵消高速旋转时的振动传导，降低机身疲劳载荷；尾桨采用涵道式防护设计，避免低空贴地飞行时桨叶触碰障碍物造成损毁，适配丛林、城市街巷等复杂低空作业环境。起落架采用滑橇式结构，相比轮式起落架结构更简单、可靠性更高，能够在无铺装的野外平地、坡地甚至临时搭建的起降平台完成着陆，滑橇支架与机身承力框之间设置有缓冲吸能结构，可吸收硬着陆时的冲击载荷，保护机身内部的航电与任务设备。机身前部设置有独立的航电设备舱，可搭载光电侦察、信号侦测等任务模块，舱体采用快拆式固定结构，可根据不同任务需求快速更换载荷组件；中部为动力舱布局，预留了动力总成、燃油系统的安装边界，各管路接口的位置均按照实际装配逻辑排布，避免出现干涉问题。尾梁部分采用轻量化桁架结构，在保证结构强度的前提下尽可能降低尾部重量，优化整机重心分布，提升飞行操控的响应速度。整体外形尺寸控制紧凑，旋翼转动直径与机身长度的比例经过多轮气动仿真优化，既保证了足够的升力冗余，也能够在狭窄空间内完成起降、转向动作，适配前线隐蔽部署、快速抵近侦察的战术需求。各结构部件的连接点位均按照实际工程装配逻辑设计，紧固件位置、安装间隙都预留了合理的操作空间，可直接用于结构验证、装配模拟以及相关教学演示场景，也能为同类型小型军用飞行器的结构设计提供参考。
