铝型材框架式倒立摆姿态控制实验装置

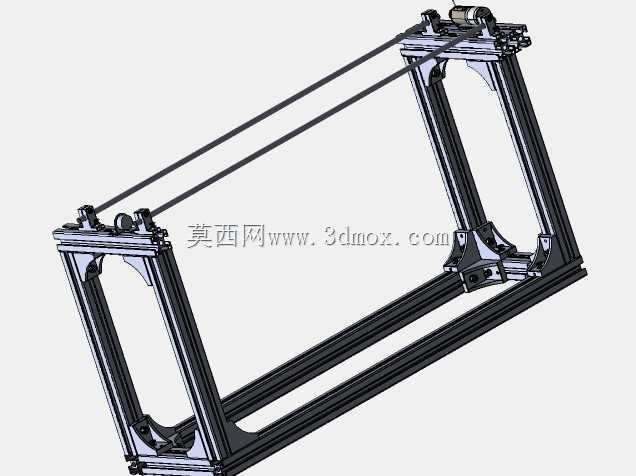

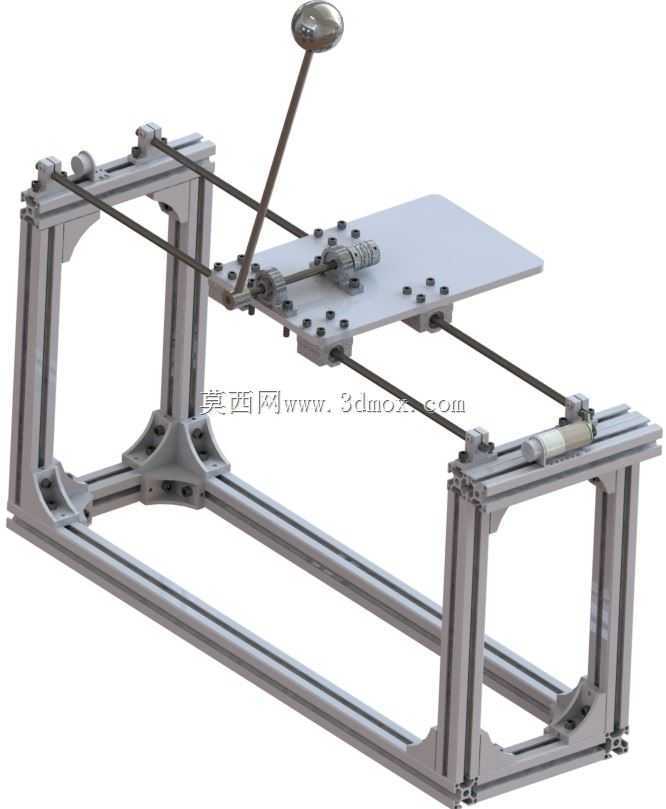

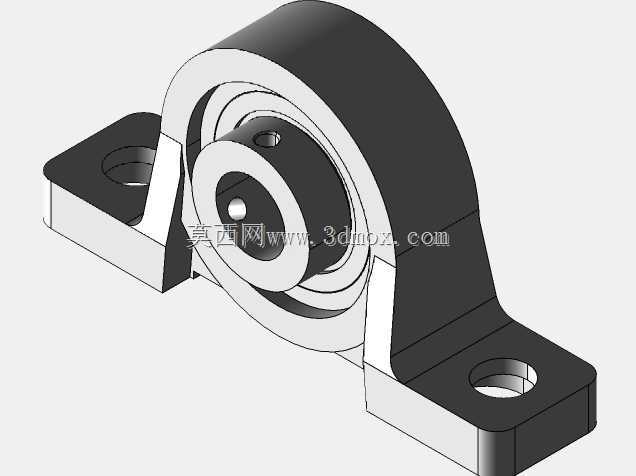

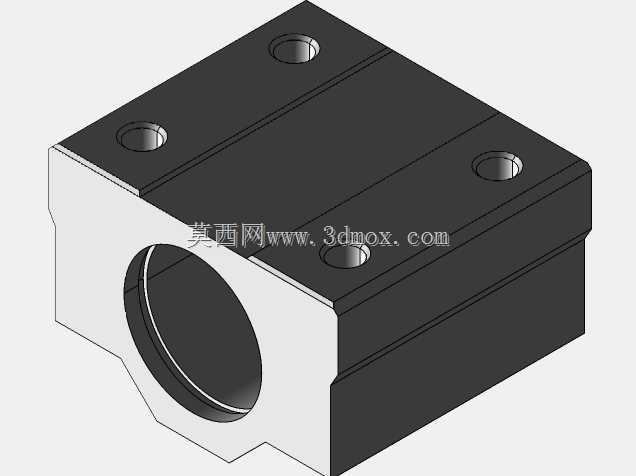

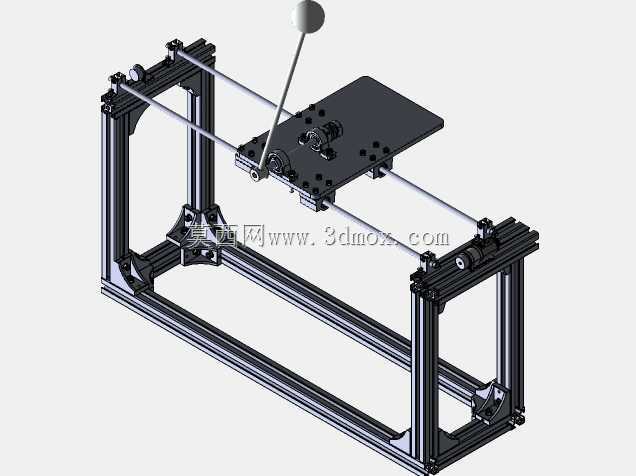

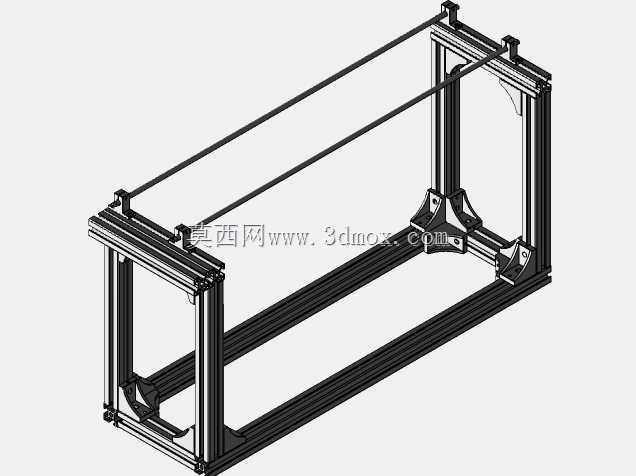

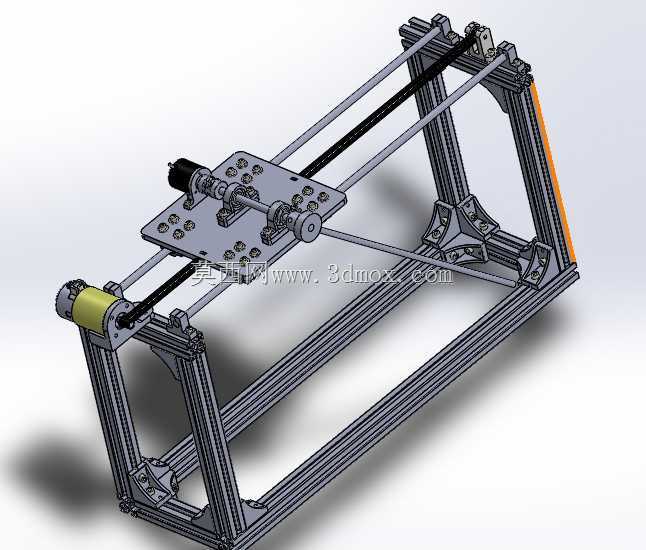

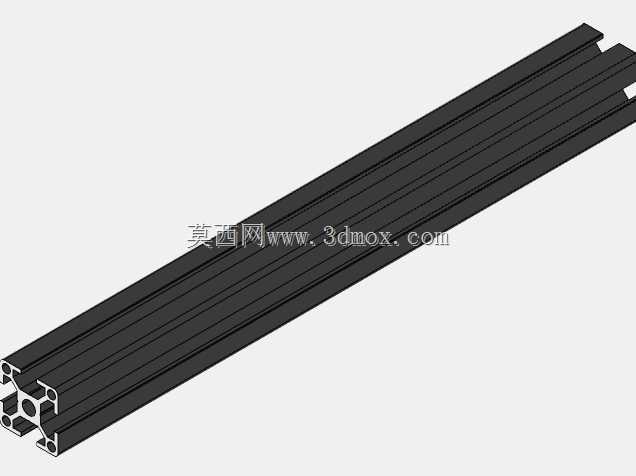

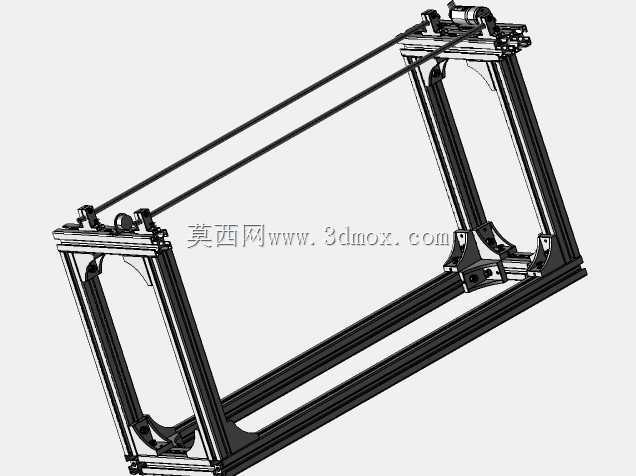

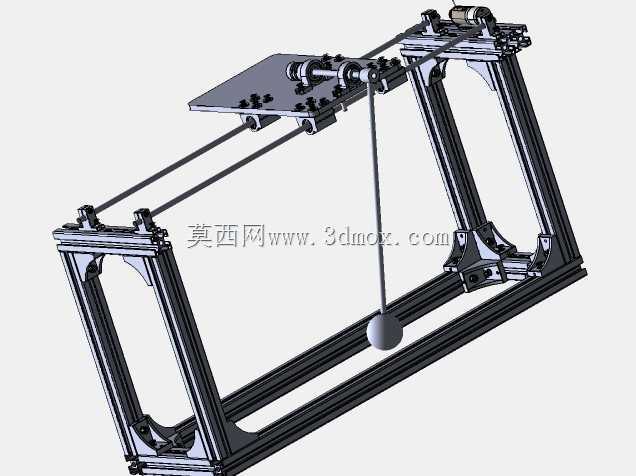

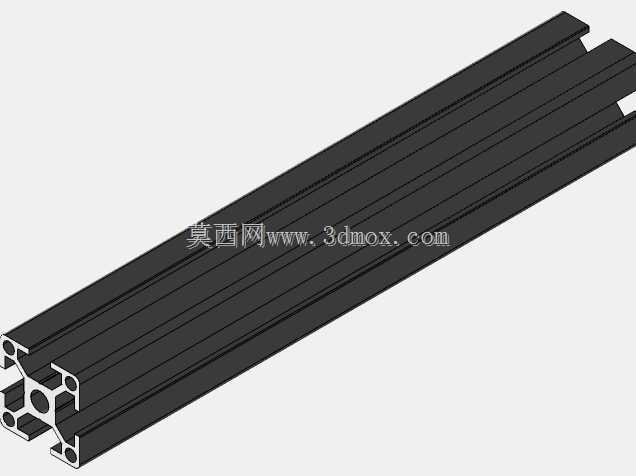

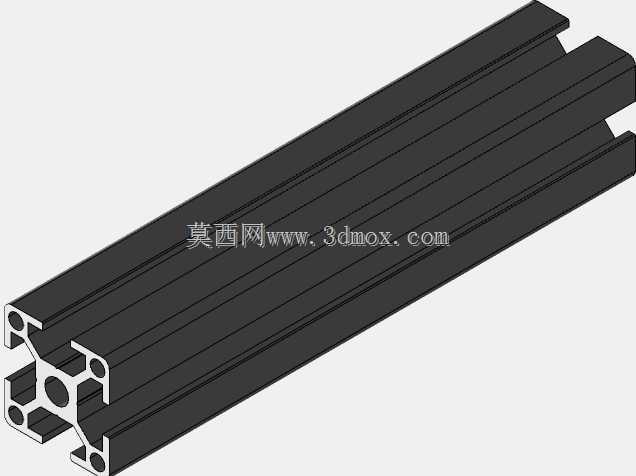

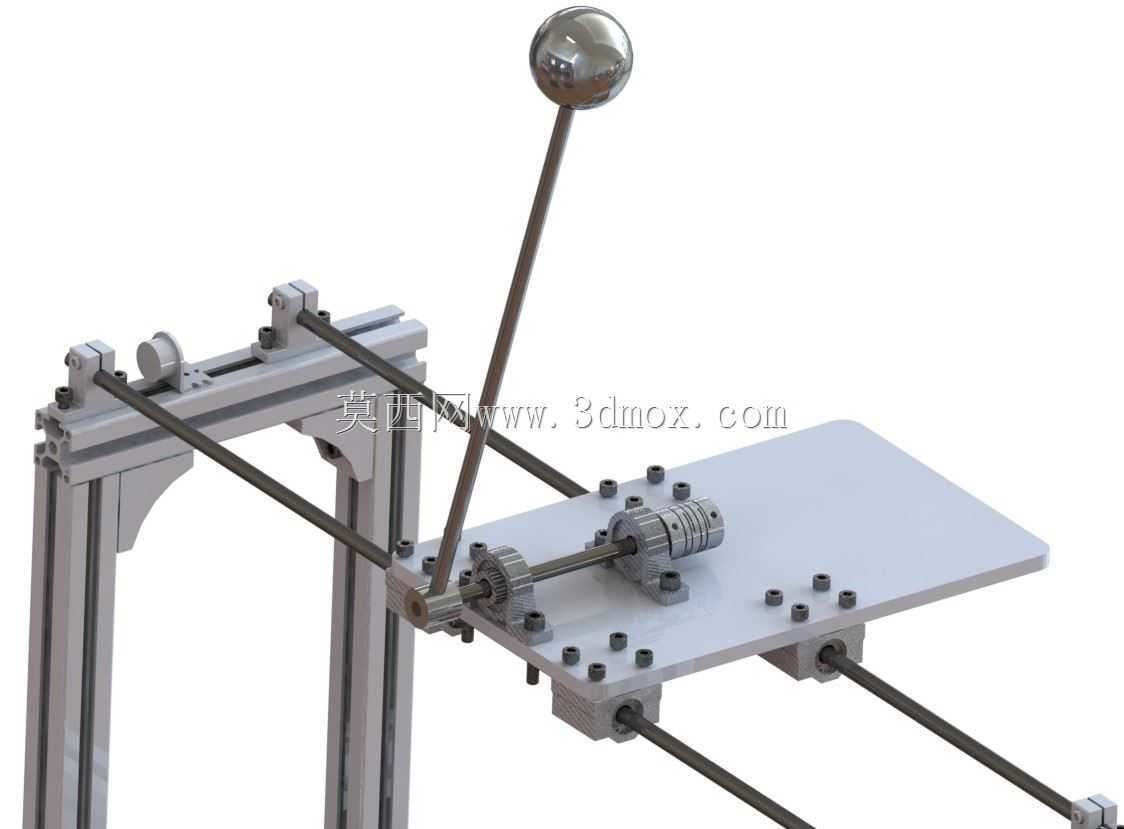

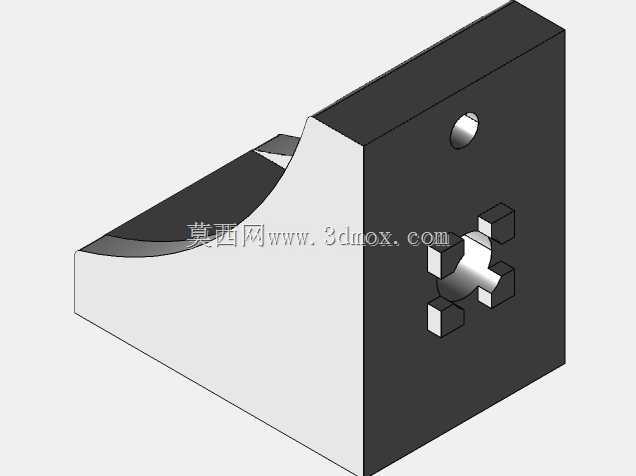

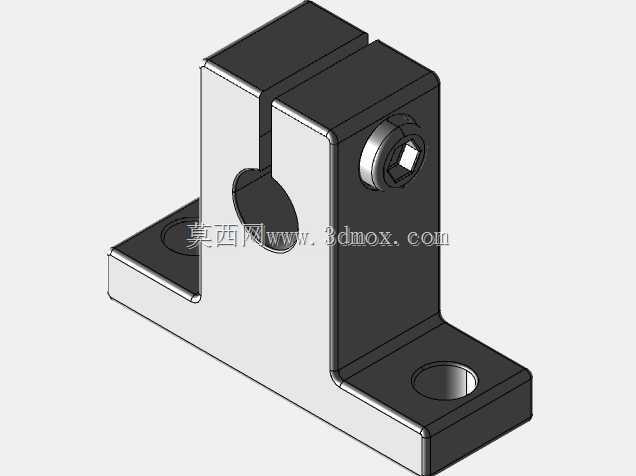

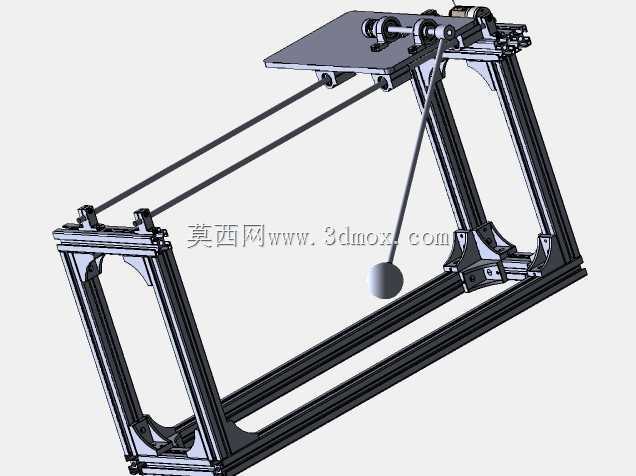

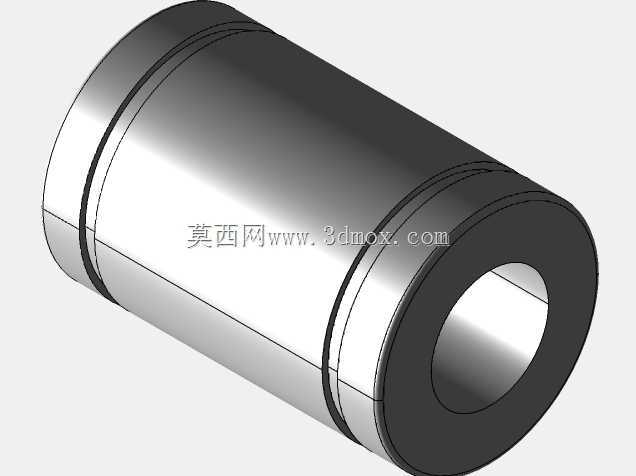

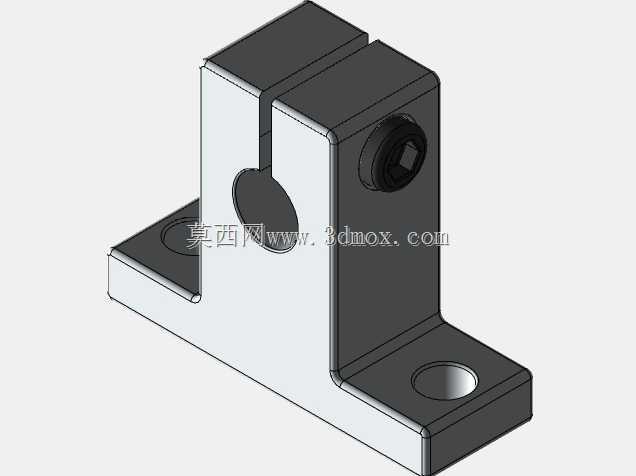

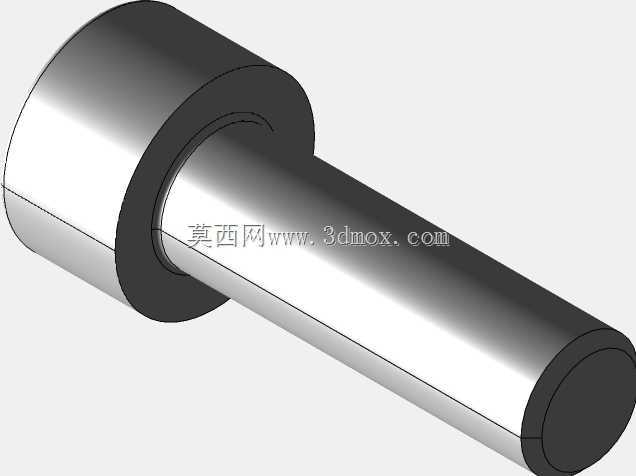

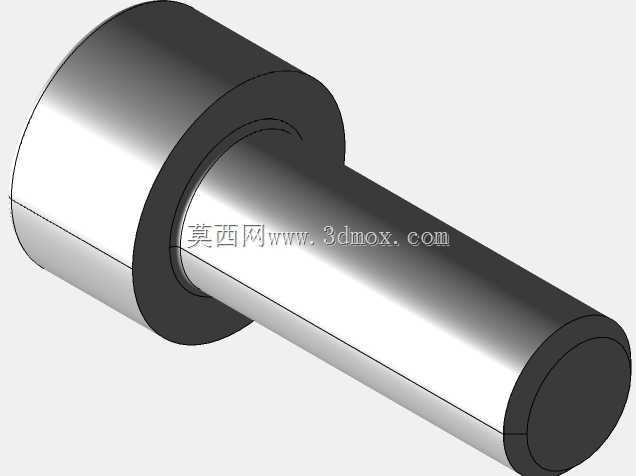

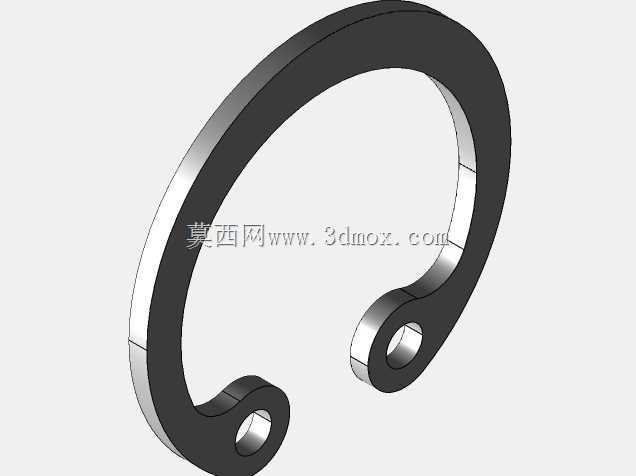

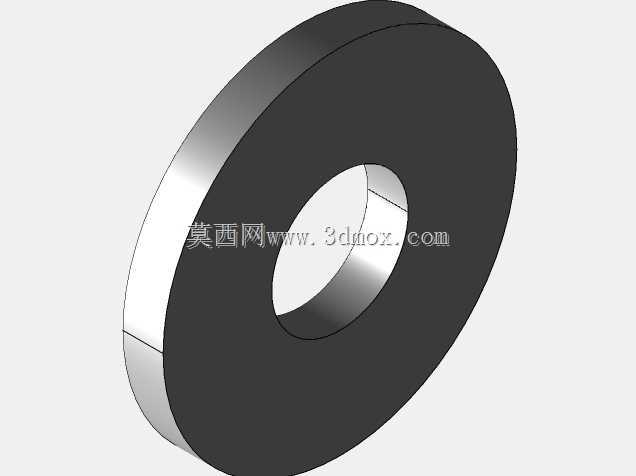

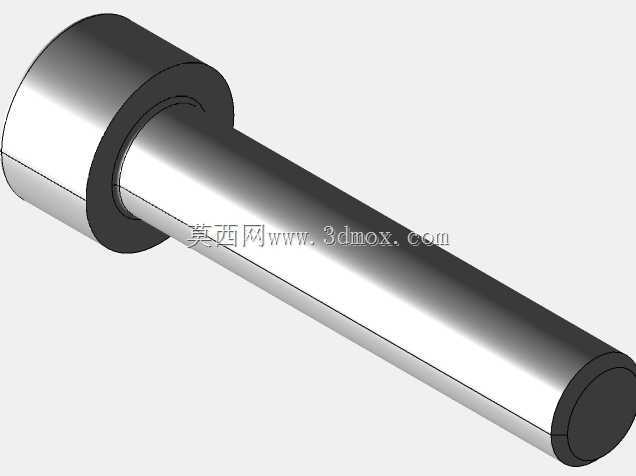

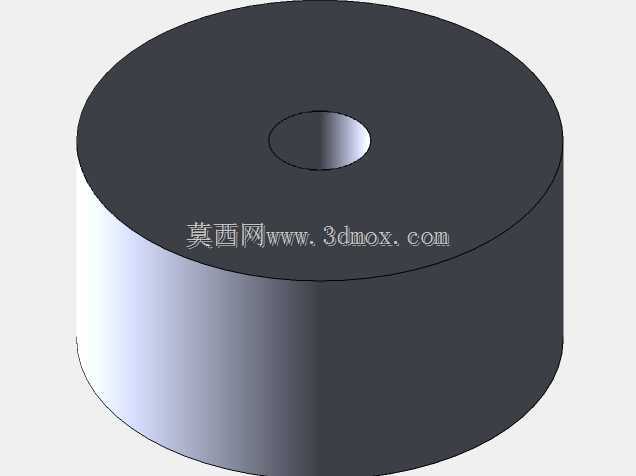

　　这套倒立摆装置的主体承载框架采用工业标准欧标铝型材搭建，型材槽宽适配常规T型螺栓，所有连接角件均为压铸铝合金材质，框架整体为矩形卧式布局，横向跨距可根据实验场地需求在600mm至1200mm区间调整，纵向宽度固定为300mm，框架底部预留四组M8规格的安装脚座孔位，可直接固定在铸铁实验平台或水泥台面上，安装面平面度要求不低于0.1mm/m，避免框架形变影响摆体运动精度。装置的核心运动单元包含直线运动滑台与摆杆铰接组件，滑台通过同步带传动实现沿框架横向导轨的往复运动，导轨采用双列滚珠直线导轨，单根导轨额定动载荷12kN，滑台台面加工有阵列排布的M6螺纹孔，可适配不同规格的摆杆安装座、配重块以及外置姿态检测模块的安装需求。摆杆铰接处采用高精度深沟球轴承支撑，轴承径向游隙控制在C2组别，铰接轴同轴度公差不大于0.02mm，尽可能降低铰接摩擦阻力对控制效果的干扰，摆杆本体采用碳纤维空心管材制作，在保证结构刚度的前提下降低自身转动惯量，摆杆顶端可根据实验需求加装不同质量的配重块，模拟不同负载下的姿态控制特性。

　　从实际应用场景来看，这类倒立摆装置并非仅用于高校控制理论教学实验，其核心的姿态自稳定控制逻辑可直接迁移至空间助推器起飞段姿态保持、两轮自平衡代步车动态平衡控制、四足机器人单腿姿态调整、起重设备吊重防摆控制等多个工程领域。在空间助推器起飞阶段，箭体在离开发射台初始阶段速度低、气动舵面效能不能完全发挥，此时就需要通过推力矢量调节实现箭体垂直姿态保持，倒立摆的不稳定平衡特性与该阶段箭体的动力学特性高度吻合，通过在该装置上验证不同控制算法的响应速度、抗干扰能力、超调量等参数，可大幅降低实机测试的风险与成本。在两轮自平衡车的开发过程中，也可通过调整该装置的摆杆长度、滑台运动阻尼、控制周期等参数，模拟不同载重、不同路面附着条件下的平衡控制效果，提前优化PID参数、模糊控制规则或是线性二次型调节器的权重矩阵。

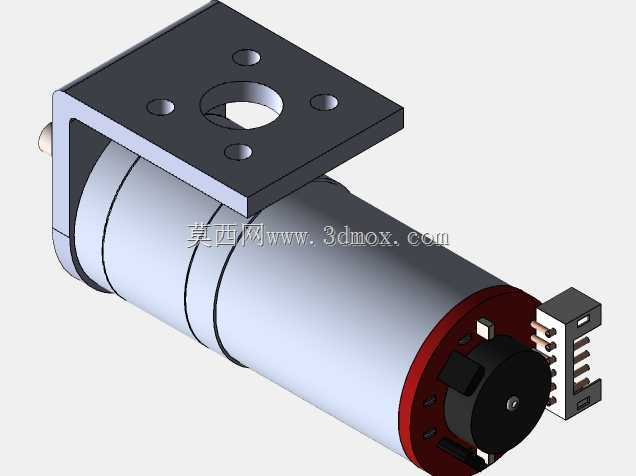

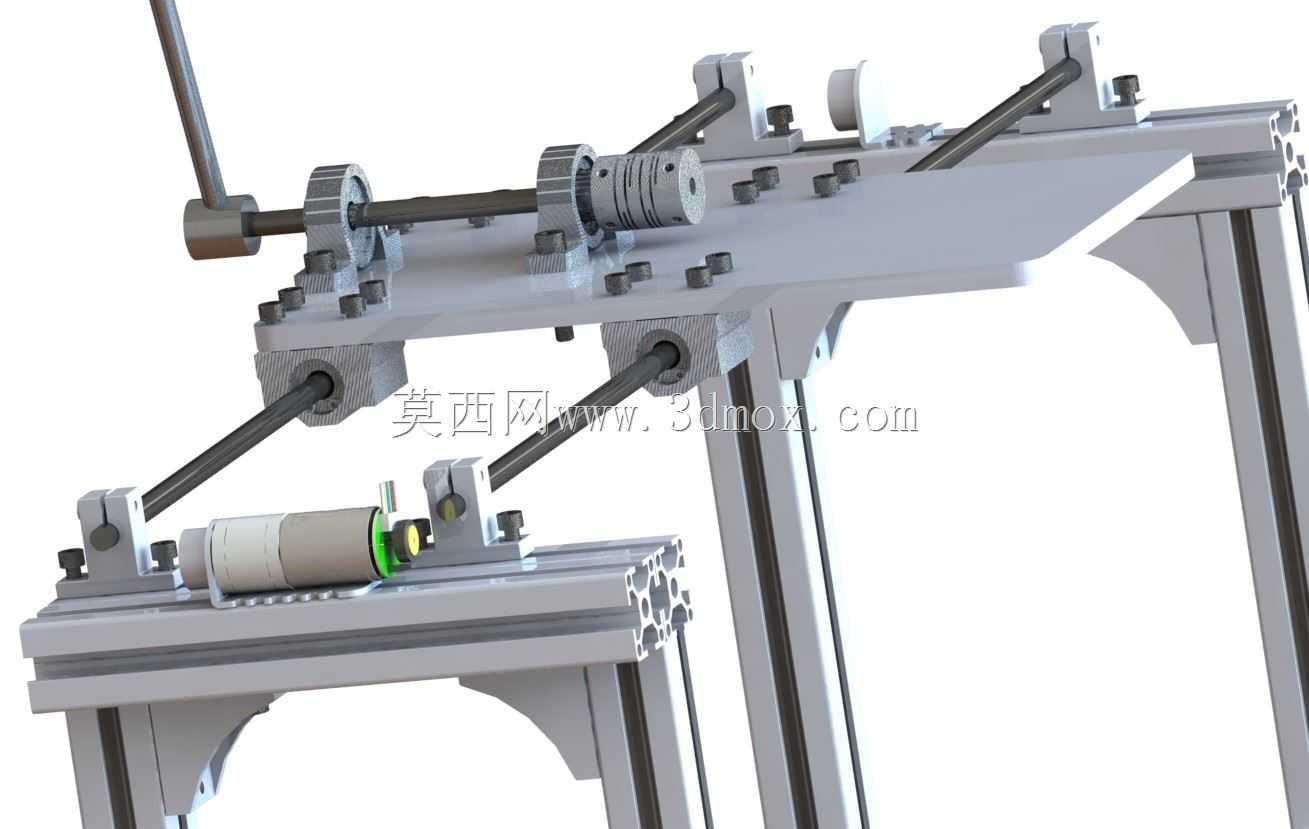

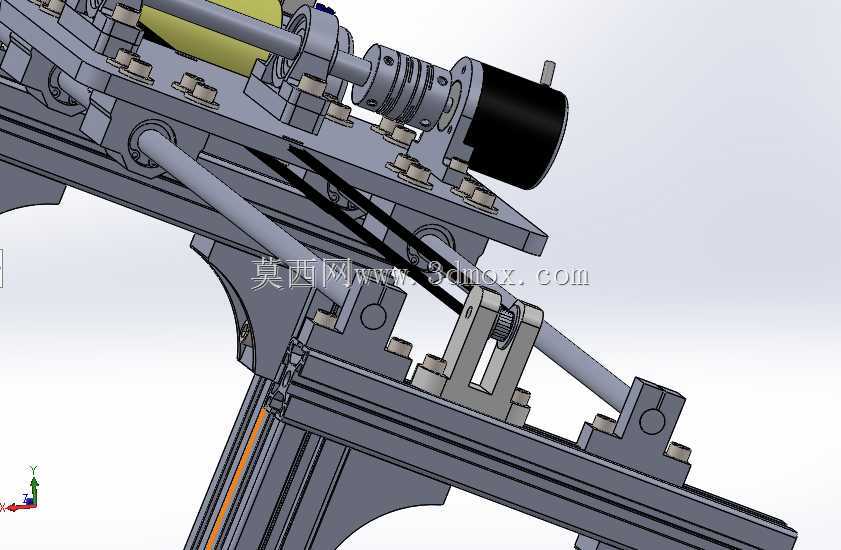

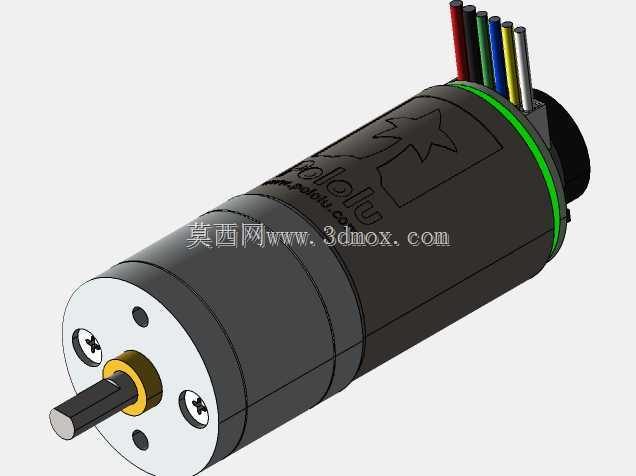

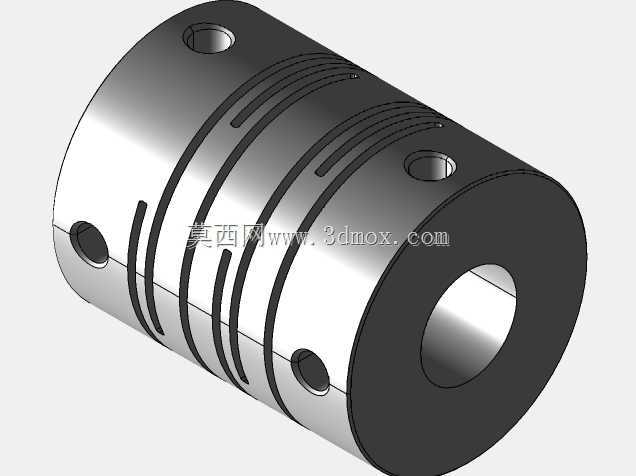

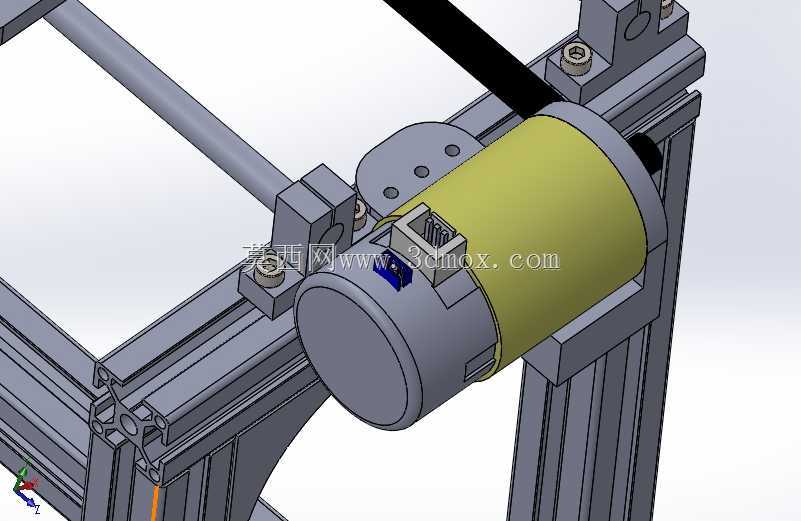

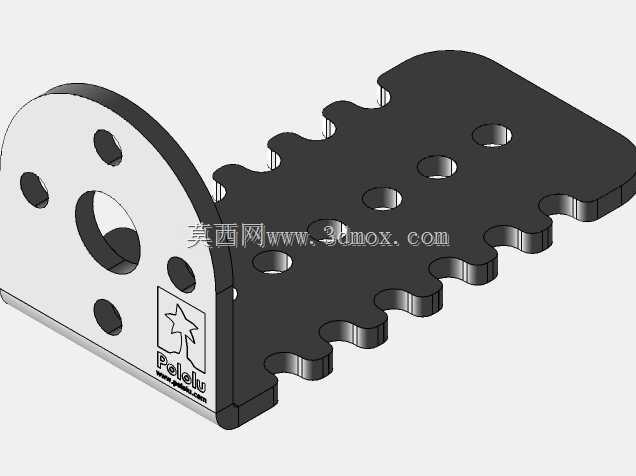

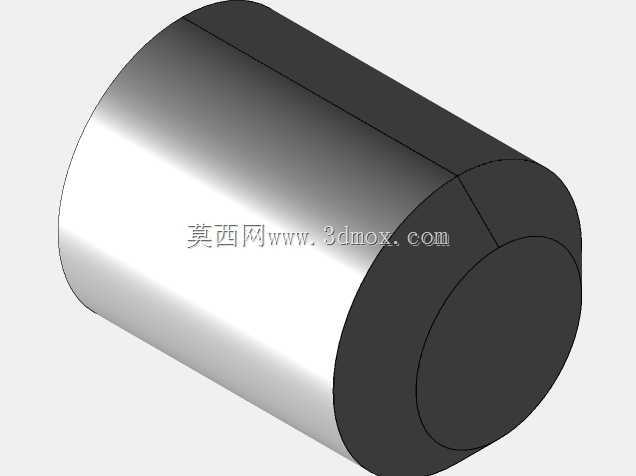

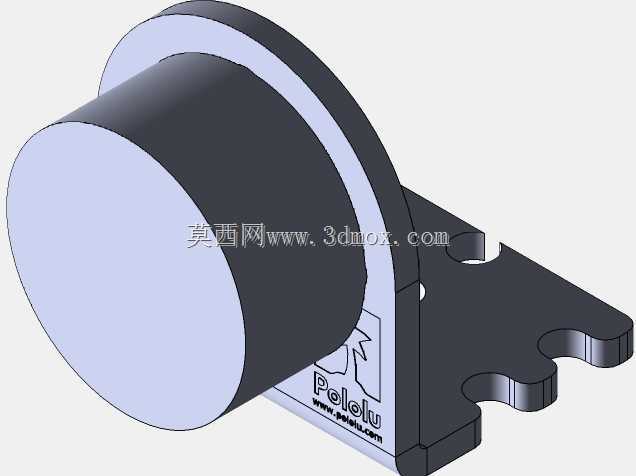

　　设计过程中，首先对倒立摆系统进行动力学建模，将滑台的直线运动、摆杆的转动均纳入刚体动力学分析范畴，计算不同摆杆长度、不同摆杆质量下的系统临界稳定增益，为传动部件的选型提供理论依据。传动系统选用闭环同步带传动而非滚珠丝杠传动，主要是考虑到同步带传动具备适当的弹性缓冲，可避免摆杆倾倒瞬间的刚性冲击损坏伺服电机与编码器，同步带的张紧机构设计在框架的一端，通过偏心轮结构实现张紧力的无级调节，张紧力调整范围为100N至300N，适配不同运动加速度下的传动需求。驱动单元采用交流伺服电机搭配增量式编码器，编码器分辨率为2500线，经四倍频后可实现0.036度的角度检测精度，电机输出轴通过梅花形弹性联轴器与同步带主动轮连接，可补偿少量的安装同轴度误差。除了电机端的编码器之外，摆杆铰接轴处还单独安装有高精度绝对式角度编码器，直接检测摆杆的实时摆角，避免传动间隙带来的角度检测误差，角度检测精度可达0.01度，采样频率设置为1kHz，满足实时控制的响应需求。

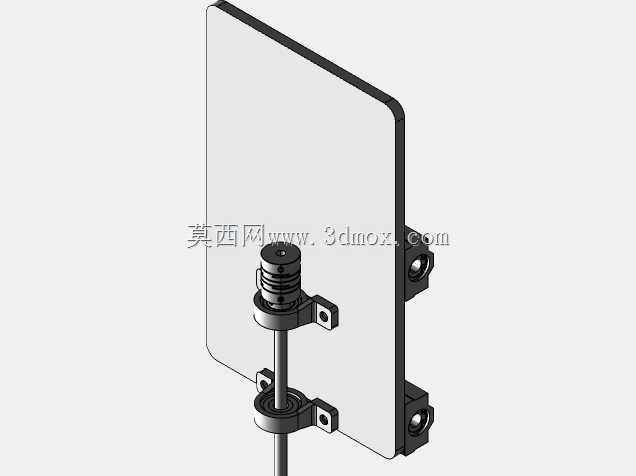

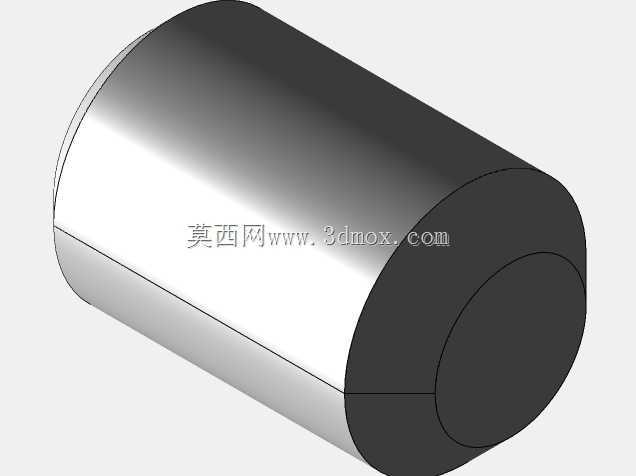

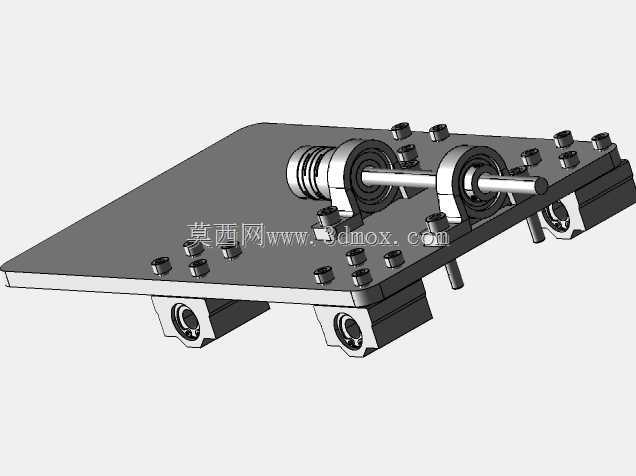

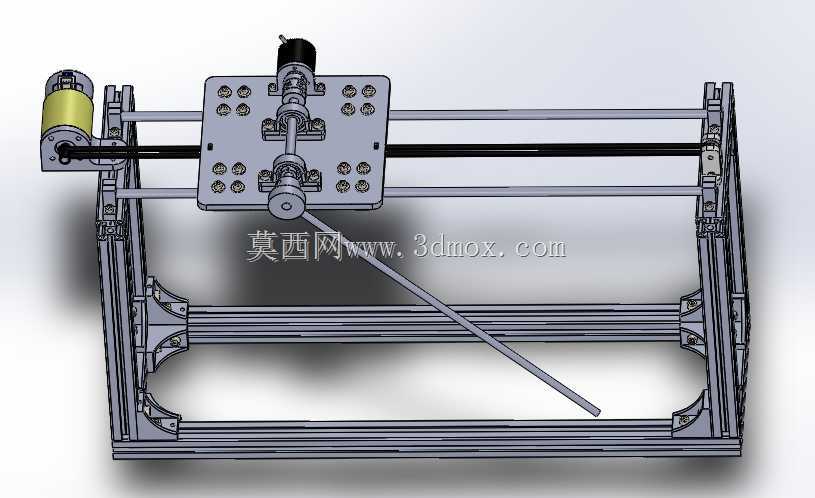

　　装置的电气元件安装板固定在滑台台面上，板上预留有伺服驱动器、IO模块、接线端子排的安装位置，所有走线均通过铝型材的内置槽道布设，避免运动过程中线缆拖拽影响滑台运动。滑台的两端安装有聚氨酯材质的限位缓冲块，缓冲块压缩行程为20mm，可在控制失效滑台超程时吸收冲击能量，同时限位位置安装有光电式行程开关，触发后可立即切断伺服使能，防止设备损坏。整套装置的运动范围为滑台横向有效行程500mm，摆杆可绕铰接轴实现360度旋转，可完成起摆、稳摆、抗干扰调节、轨迹跟踪等多种控制实验，在进行稳摆实验时，摆杆可在垂直位置正负15度的扰动范围内快速回到平衡位置，调节时间不超过2秒，超调量不大于5%。在实际使用过程中，可根据不同的实验目标更换不同刚度的同步带、不同阻尼的铰接轴承、不同转动惯量的摆杆组件，无需对主体框架进行改动，具备较强的拓展性，可覆盖从本科基础控制理论验证到研究生先进控制算法研究的多层次实验需求，也可作为控制算法工程师验证新型控制策略的通用硬件平台。
