金属玻璃封装直插式电子元器件外壳

项目分类:3D模型 发布时间:2021-08-28 ID:244125
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳
  • 金属玻璃封装直插式电子元器件外壳

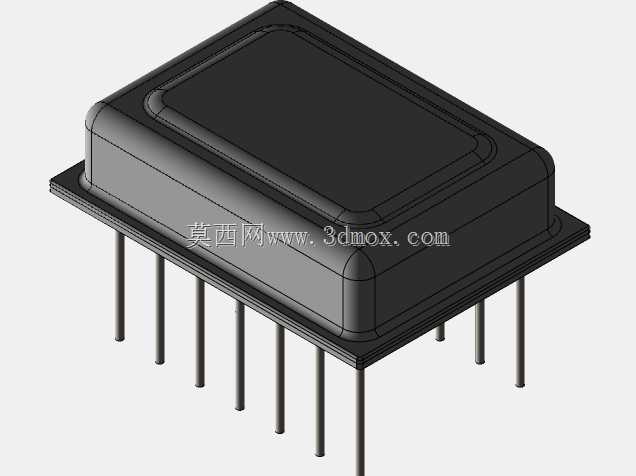

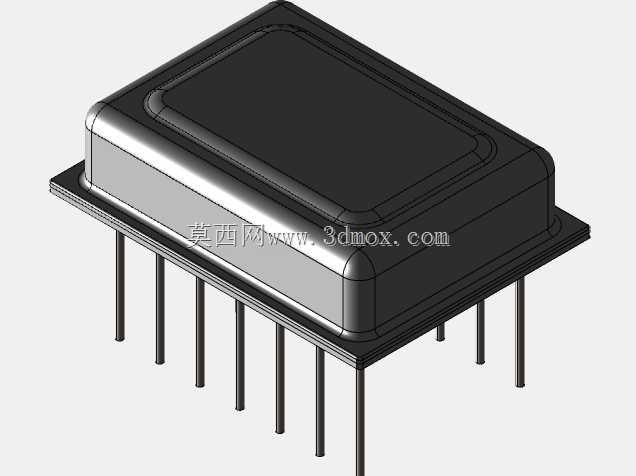

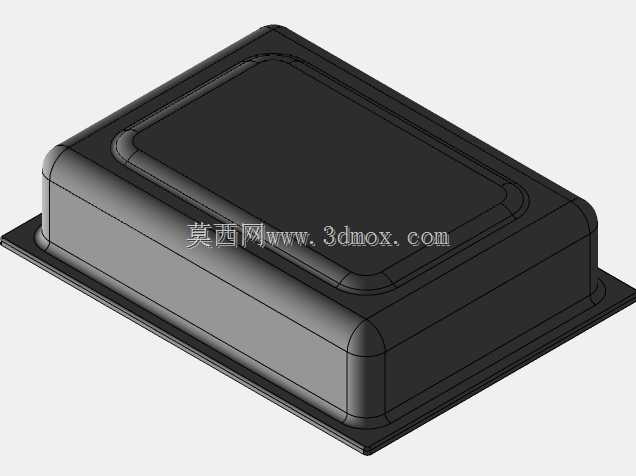

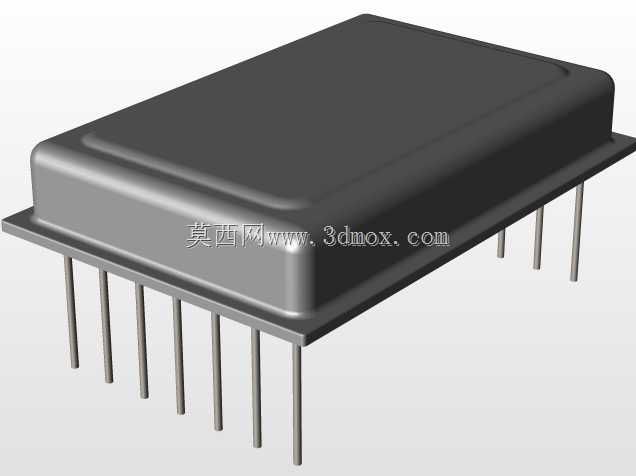

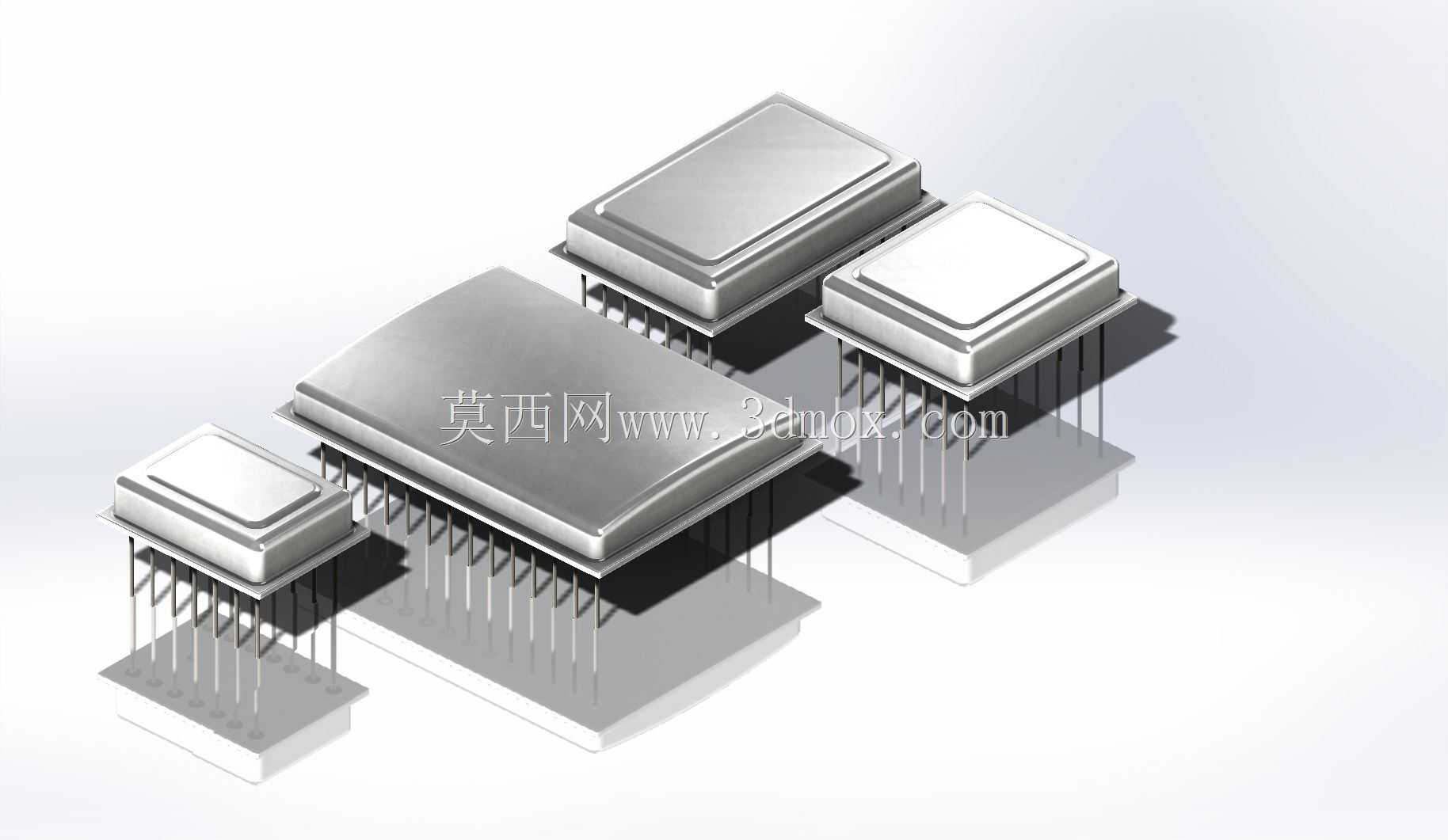

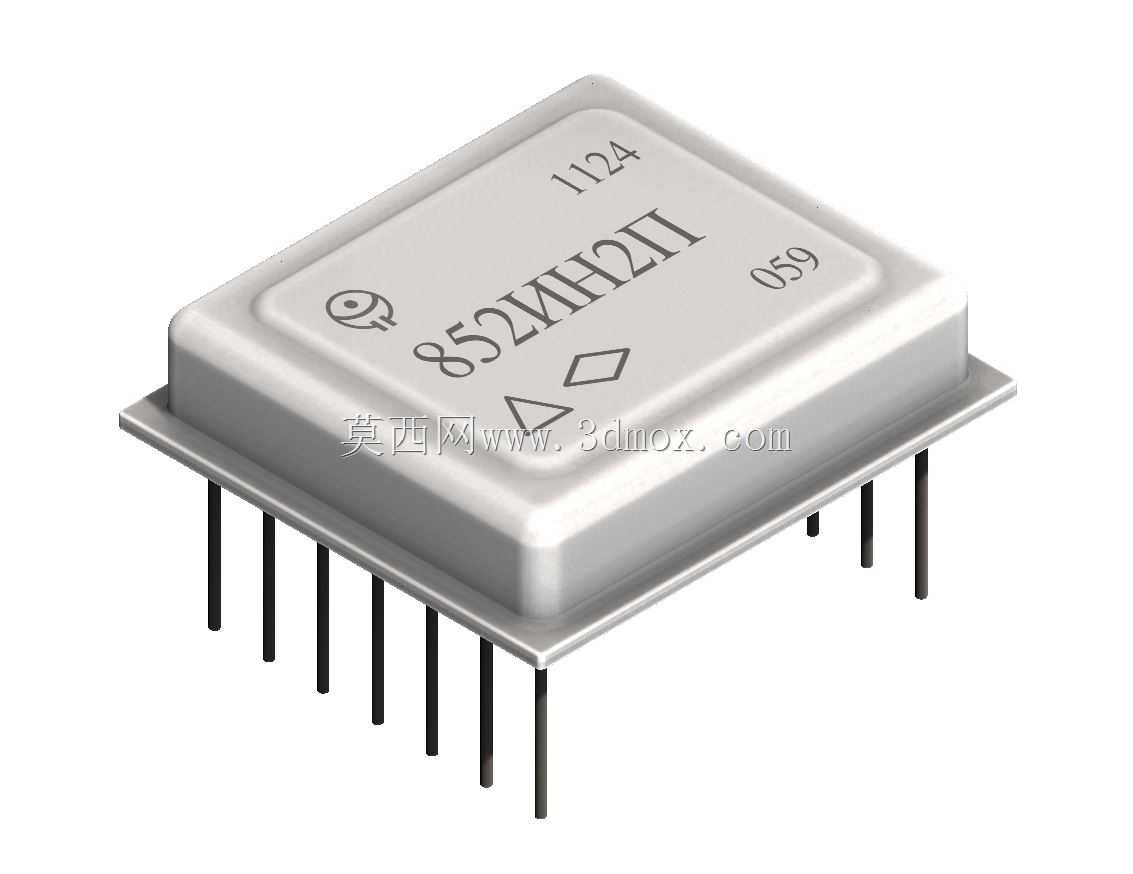

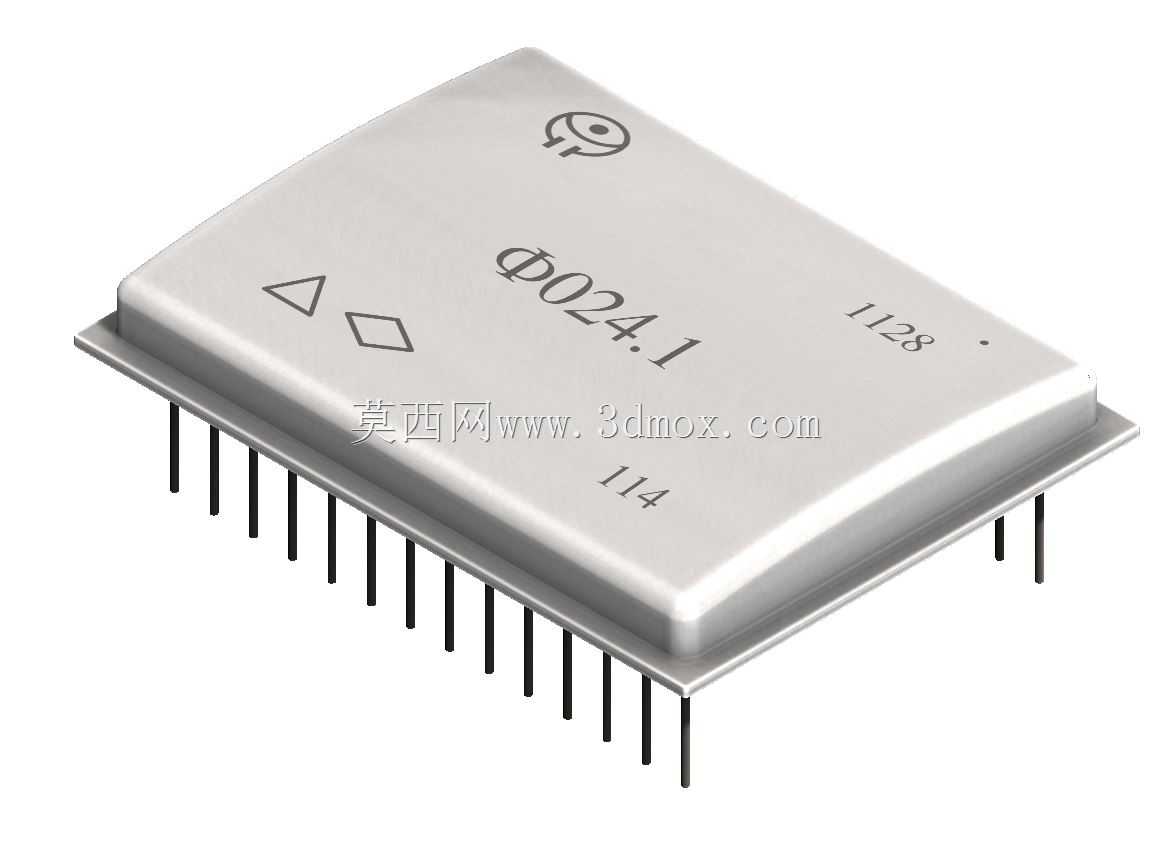

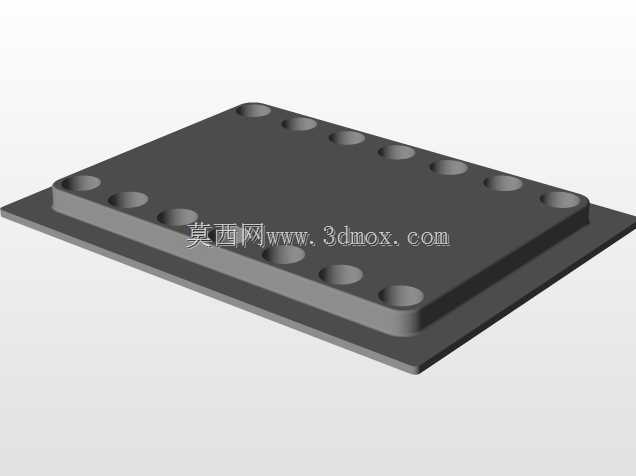

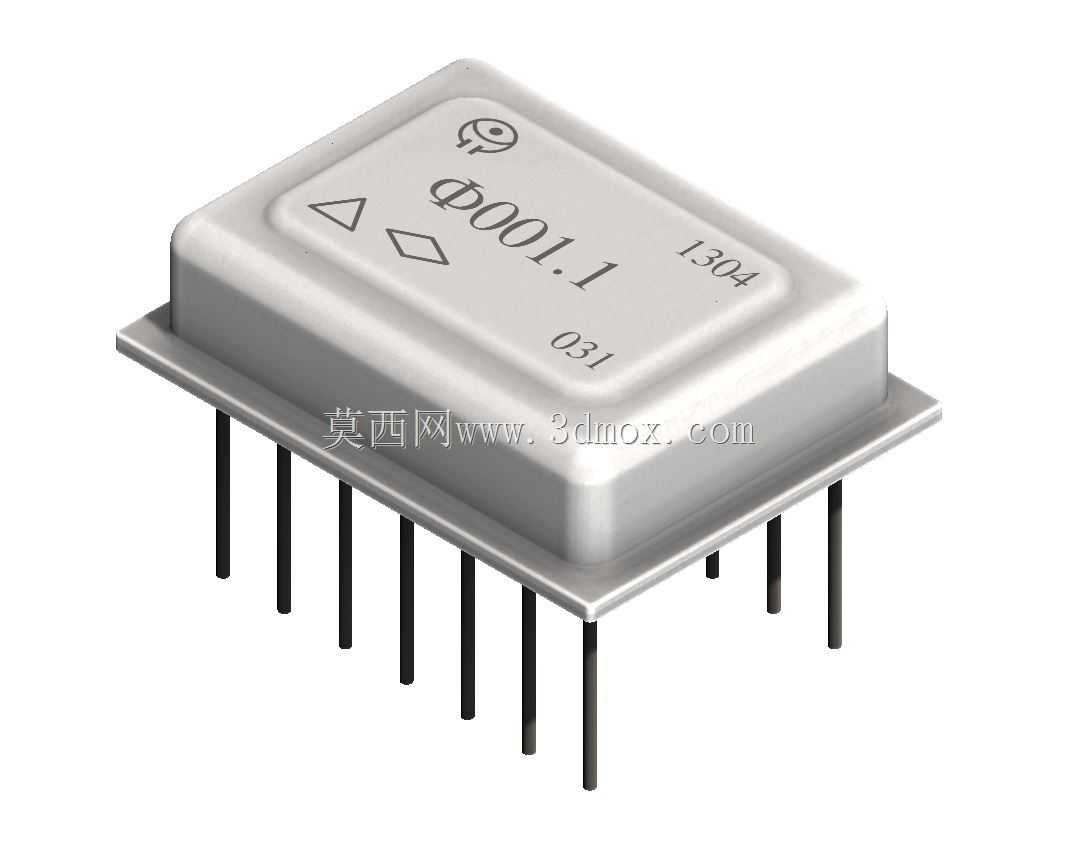

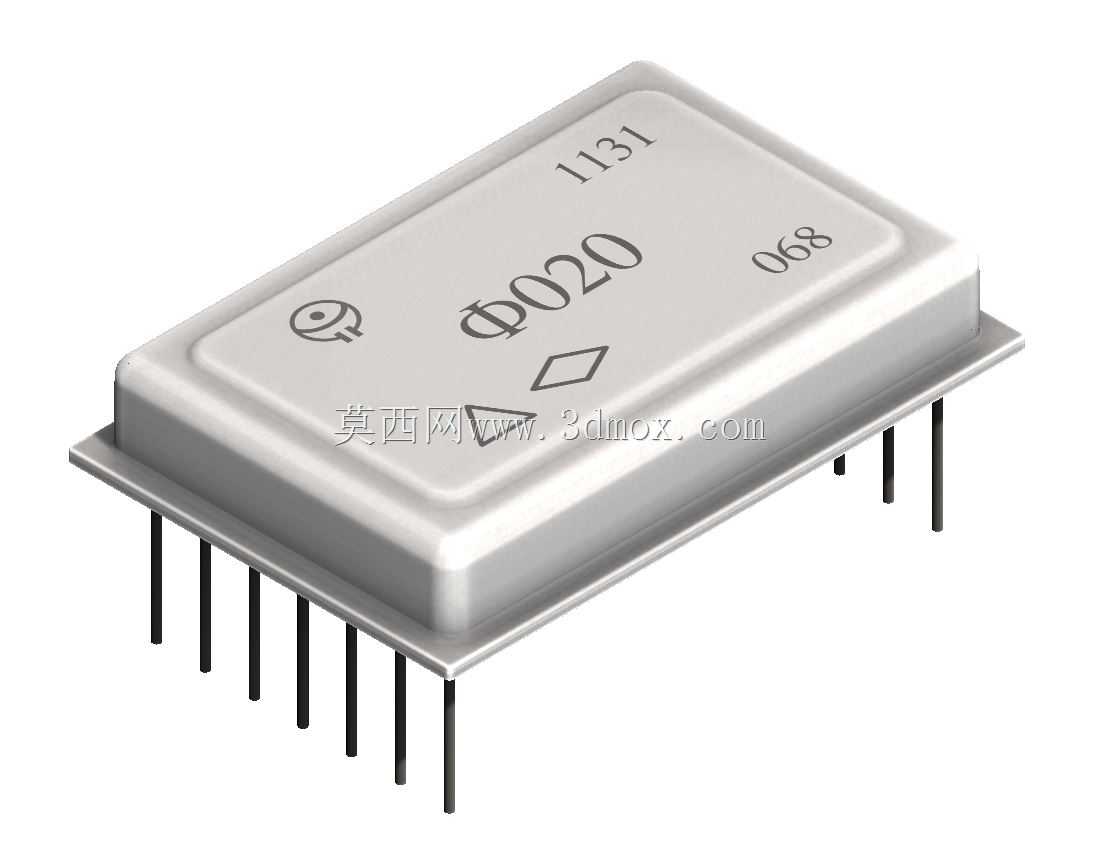

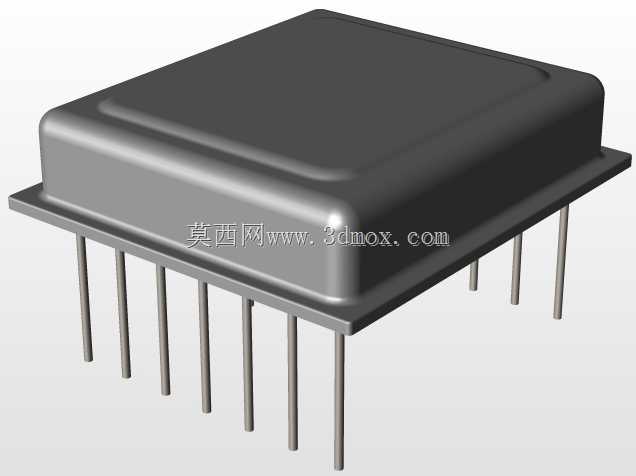

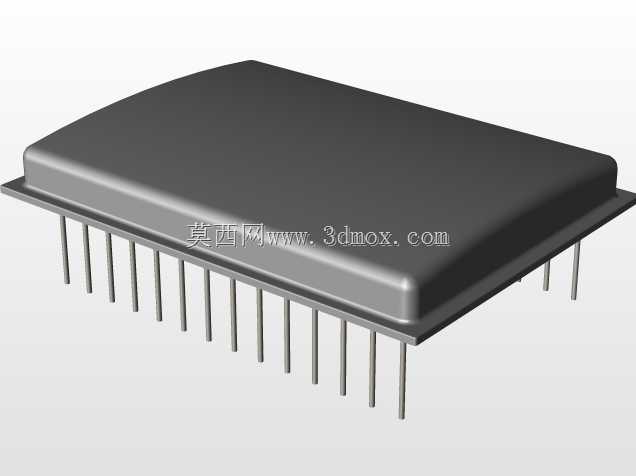

这类金属玻璃封装外壳主要应用在高可靠性电子电路场景,常见于工业控制板卡、航空航天机载设备、井下勘探仪器、军工通讯模组这类对环境耐受度要求极高的电路单元中,核心作用是为内部的半导体芯片、无源元件提供稳定的密闭防护空间,隔绝外界水汽、腐蚀性气体、机械冲击对核心电路的侵蚀,同时通过金属引脚实现内部电路与外部PCB的电气连接。从设计逻辑来看,这类外壳采用金属基座与玻璃绝缘子烧结的结构,金属部分多选用可伐合金材质,热膨胀系数与玻璃、硅芯片接近,能在宽温域工作环境下避免因热胀冷缩差值过大导致的密封失效,玻璃绝缘子既实现了引脚与金属基座之间的电气绝缘,又能和金属、引脚材料牢固熔接,形成长期稳定的气密封接界面,防护等级可达到气密封装要求,满足高湿、强腐蚀、强振动工况下的长期使用需求。不同规格的外壳对应不同的芯片安装空间,本次涉及的四款壳体分别对应不同的引脚数量与内腔尺寸,其中大尺寸壳体可容纳多颗芯片或较大尺寸的功率半导体,小尺寸壳体适配单颗小信号芯片,引脚均采用直插式排布,引脚间距符合通用直插元件的安装规范,可直接适配标准PCB焊盘孔径,安装时引脚穿过PCB焊盘后采用波峰焊或手工焊接即可完成固定,金属基座的底面可根据散热需求选择是否与PCB接地焊盘焊接,提升整体散热能力与电磁屏蔽效果。设计过程中需要重点管控金属壳体的成型精度,尤其是内腔深度、引脚定位孔的位置度,避免玻璃烧结后引脚出现偏斜,导致安装时无法顺利插入PCB焊盘;玻璃绝缘子的烧结工艺参数需要匹配金属材料的熔点,既要保证熔接强度,又要避免金属壳体出现退火变形,影响后续的封盖焊接工序。外壳的顶盖采用平行缝焊或储能焊的方式与基座封接,封接后整体内腔处于完全密闭状态,可充入干燥氮气或惰性气体,进一步提升内部元件的长期存储与工作稳定性,避免内部芯片出现电化学腐蚀、金属离子迁移等失效问题。这类封装外壳的外部金属表面可根据使用需求做镀镍、镀金处理,提升耐盐雾、耐氧化能力,适配海洋环境、户外露天设备的使用要求,引脚表面的镀层需要兼顾可焊性与抗氧化能力,保证焊接后焊点的长期可靠性,避免长期使用后出现虚焊、脱焊问题。在进行整机结构设计时,选用这类封装元件需要预留足够的安装高度空间,尤其是大尺寸壳体的引脚长度较长,需要核算PCB下方的引脚伸出长度,避免与下方结构件或其他元件发生干涉,同时金属外壳的接地点需要与整机接地网络可靠连接,充分发挥金属壳体的电磁屏蔽作用,降低外界电磁干扰对内部高灵敏度电路的影响,也避免内部电路的电磁信号向外辐射干扰其他电路单元。
