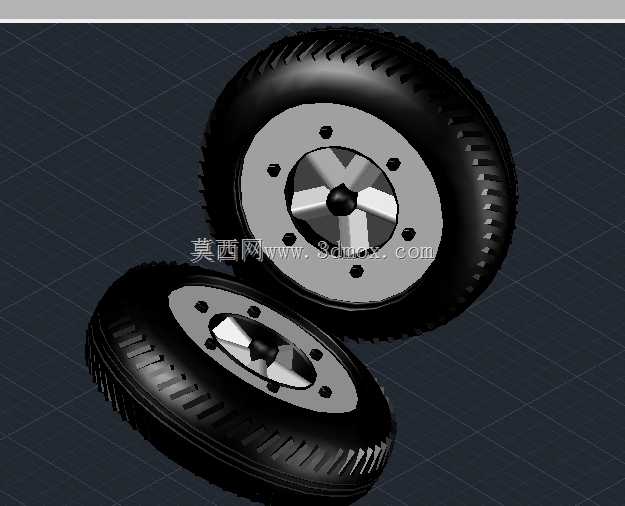

这类轮组结构常见于低速代步车辆、小型场内转运设备以及轻型作业机具的行走端,在日常选型匹配过程中,首先要确认安装边界的适配性:轮辋的中心定位孔需要和车桥轴径形成过渡配合,周向分布的螺栓孔位要和轮毂法兰的安装孔距完全对齐,避免装配后出现径向跳动量超差的问题,影响行驶过程的平顺性。从结构设计逻辑来看,轮胎表面的胎纹采用了交错块状排布,这种纹路设计并非为了高速行驶的排水需求,而是针对硬化铺装路面、少量非铺装碎石路面的抓附需求优化,块状花纹的边缘可以在接触面形成足够的切向摩擦力,避免轻载状态下起步、制动时出现打滑问题,同时花纹沟的深度控制在合理区间,兼顾橡胶层的耐磨寿命与行驶过程的滚动阻力控制。轮毂部分采用了分体式的结构设计,外侧的装饰盖与内部的轮辐支撑结构做了嵌套配合,轮辐采用五组对称的支撑筋结构,在保证整体支撑强度的前提下,尽可能减少了轮组自身的转动惯量,对于小功率驱动的轻型车辆来说,更低的转动惯量可以降低起步阶段的动力损耗,提升动力传递的效率。在实际应用场景中,这类轮组不需要适配复杂的独立悬架结构,多数配合固定桥体使用,因此设计时对轮组的端面跳动量做了严格约束,装配后轮胎的旋转端面偏差需要控制在合理范围内,避免长期行驶后出现轮胎偏磨的问题。橡胶胎体和金属轮辋的结合面采用了压合式装配工艺,设计时预留了合适的过盈量,既保证充气或者承压状态下胎体不会和轮辋发生相对滑移,也避免过盈量过大导致胎体唇口出现应力集中,长期使用后出现开裂漏气的问题。轮辋的金属基材选用了常见的冲压钢材,表面做了防锈涂层处理,应对日常使用中的泥水侵蚀、路面碎石冲击都有足够的耐受能力,不需要额外做复杂的表面防护处理,降低了批量生产的工艺成本。在做三维结构建模的时候,需要重点还原胎纹的曲面过渡、轮辐的安装孔位位置、中心定位孔的尺寸公差,这些参数直接决定了后续出工程图、做装配干涉检查时的准确性,尤其是轮组和周边刹车结构、桥体端盖的间隙预留,需要在建模阶段就确认足够的安全距离,避免实际装配时出现部件干涉,导致轮组无法正常转动。
- 全部评论(0)
- 模板大小 1.41 MB
- 售价 5金币
- 浏览次数
- 系统要求 AutoCAD,Rendering
- 软件分类 汽车
