高精度数显结合式工业压力表三维设计

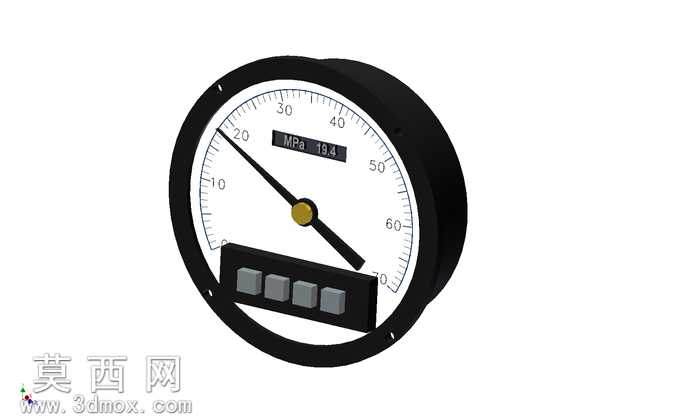

本模型为工业用15000PSI量程压力表的三维设计作品，采用Autodesk Inventor完成全参数化建模，整体还原了该款压力表的完整结构与外观细节。建模过程中首先以表盘圆形轮廓为基准搭建主体骨架，先绘制表壳的环形外轮廓草图，通过拉伸、抽壳命令生成黑色工程塑料材质的表壳主体，表壳边缘预留的安装固定孔位通过圆周阵列命令完成，保证孔位的角度精度与安装适配性。表盘部分采用分层建模思路，底层为白色哑光刻度盘基底，通过草图绘制精确还原0-70MPa的刻度线、数值标识，刻度线区分长短刻度对应不同分度值，表盘上方的数显窗口区域单独做凹陷结构处理，嵌入模拟数显屏的实体块，还原数显与指针结合的显示结构。指针组件采用旋转命令生成锥形指针主体，中心转轴位置做金色金属材质的轴帽结构，还原真实压力表的指针装配形态。表盘下方的操作按键区域，单独建模四个方形灰色按键，按键与表壳的装配间隙做了精准控制，还原实体按键的装配公差效果。材质渲染阶段，表壳赋予哑光黑色工程塑料材质，添加细微的颗粒质感模拟工业仪表的外壳触感；刻度盘赋予哑光白色PVC材质，刻度标识采用黑色印刷质感；指针做哑光黑色金属处理，中心轴帽赋予亮面黄铜金属材质，按键赋予浅灰色硬质塑料材质，数显屏区域做半透明深色玻璃质感，模拟真实数显屏的显示效果。结构设计上完整还原了该款压力表的轴向安装结构，表壳背部的轮廓、安装边的厚度均参考实体产品尺寸做等比例还原，所有零部件之间的装配关系完全符合实际产品的装配逻辑，无结构干涉问题。设计过程中重点还原了压力表的刻度精度与操作部件的位置关系，既保证外观的高度还原，也保留了结构的可编辑性，可用于工业仪表展示、设备装配模拟、教学演示等场景，模型导出包含STL通用格式，可适配多数三维软件打开使用，也可用于3D打印验证外观结构。
