共轴双旋翼遥控玩具直升机结构设计

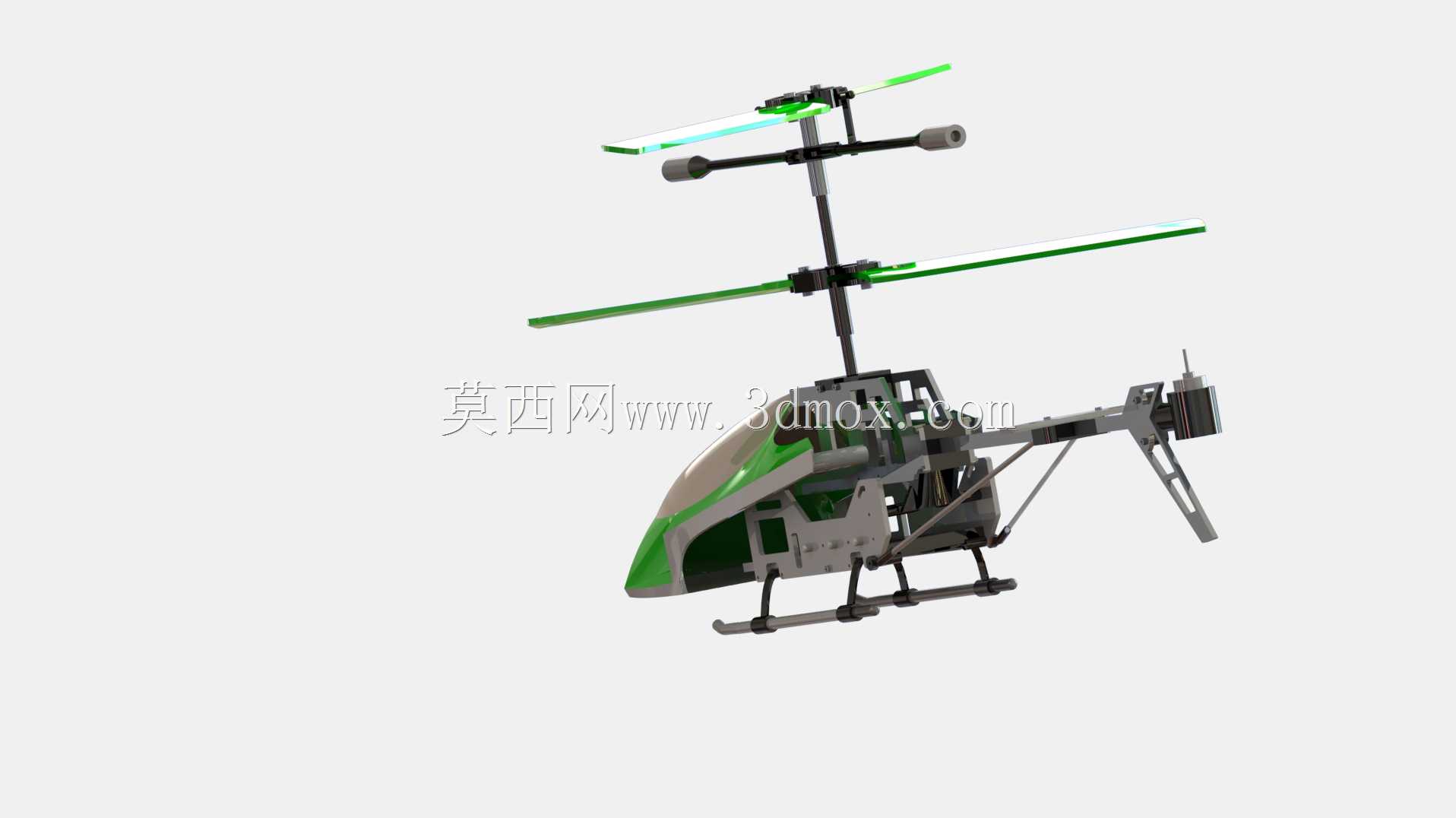

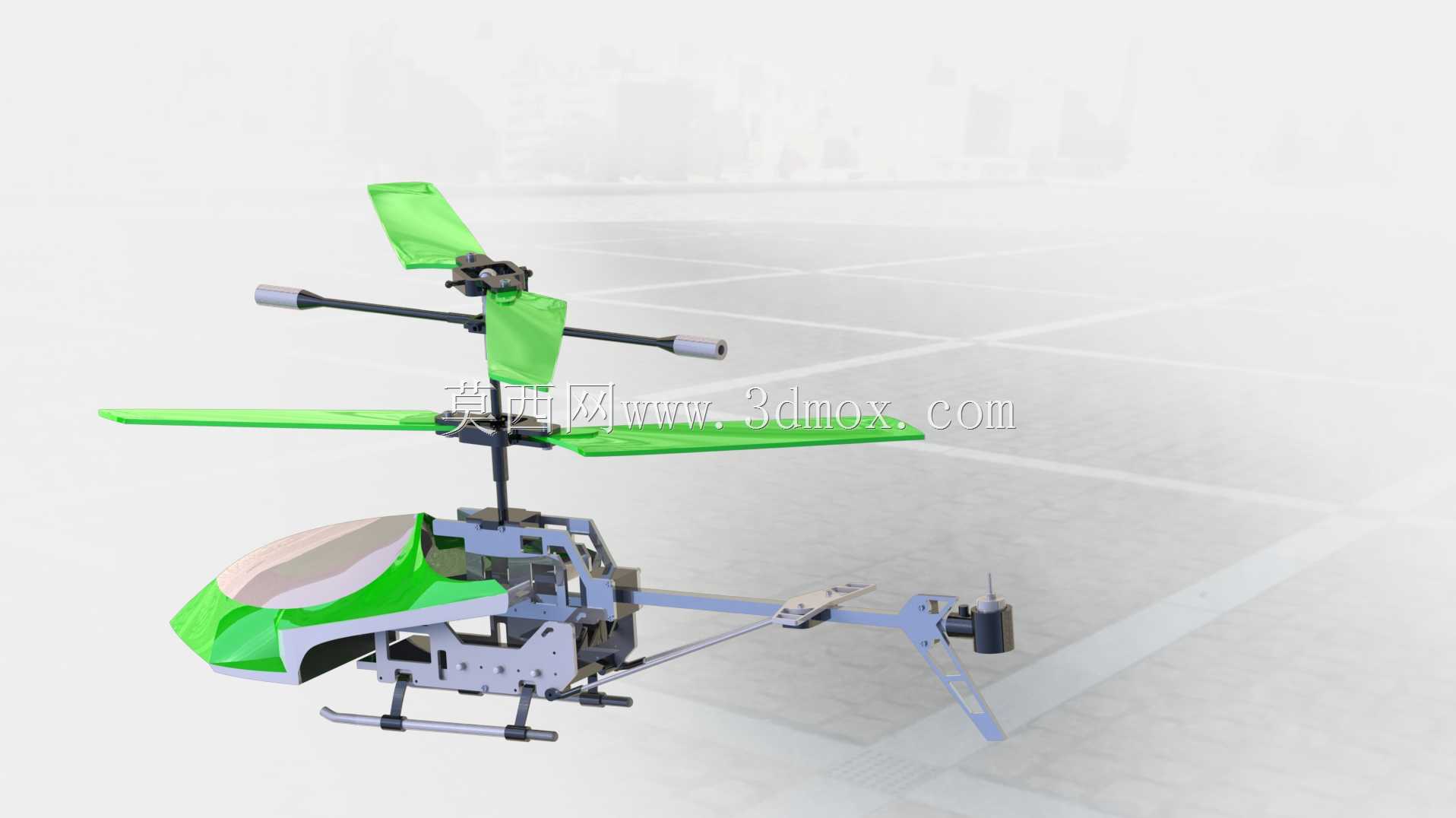

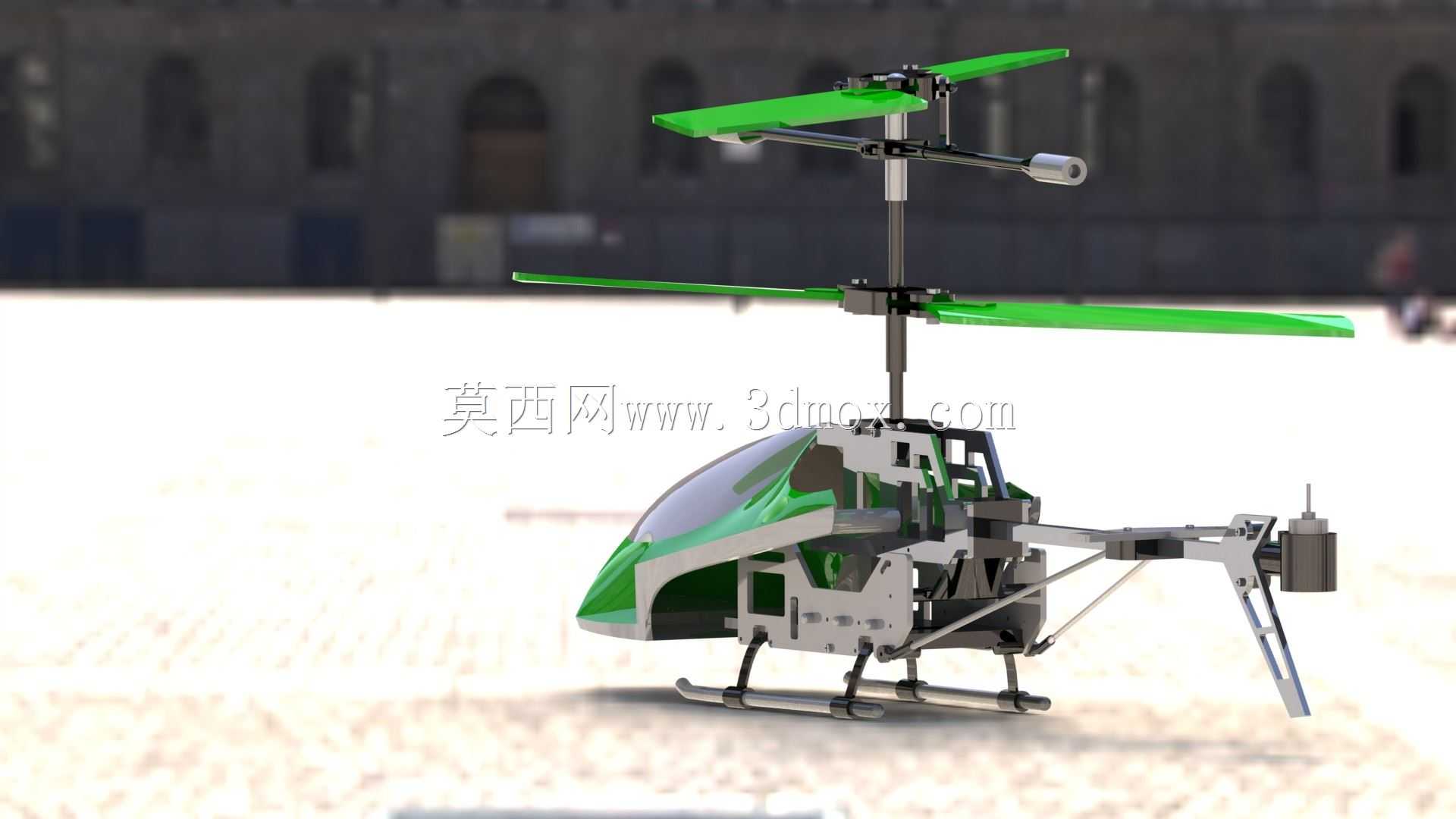

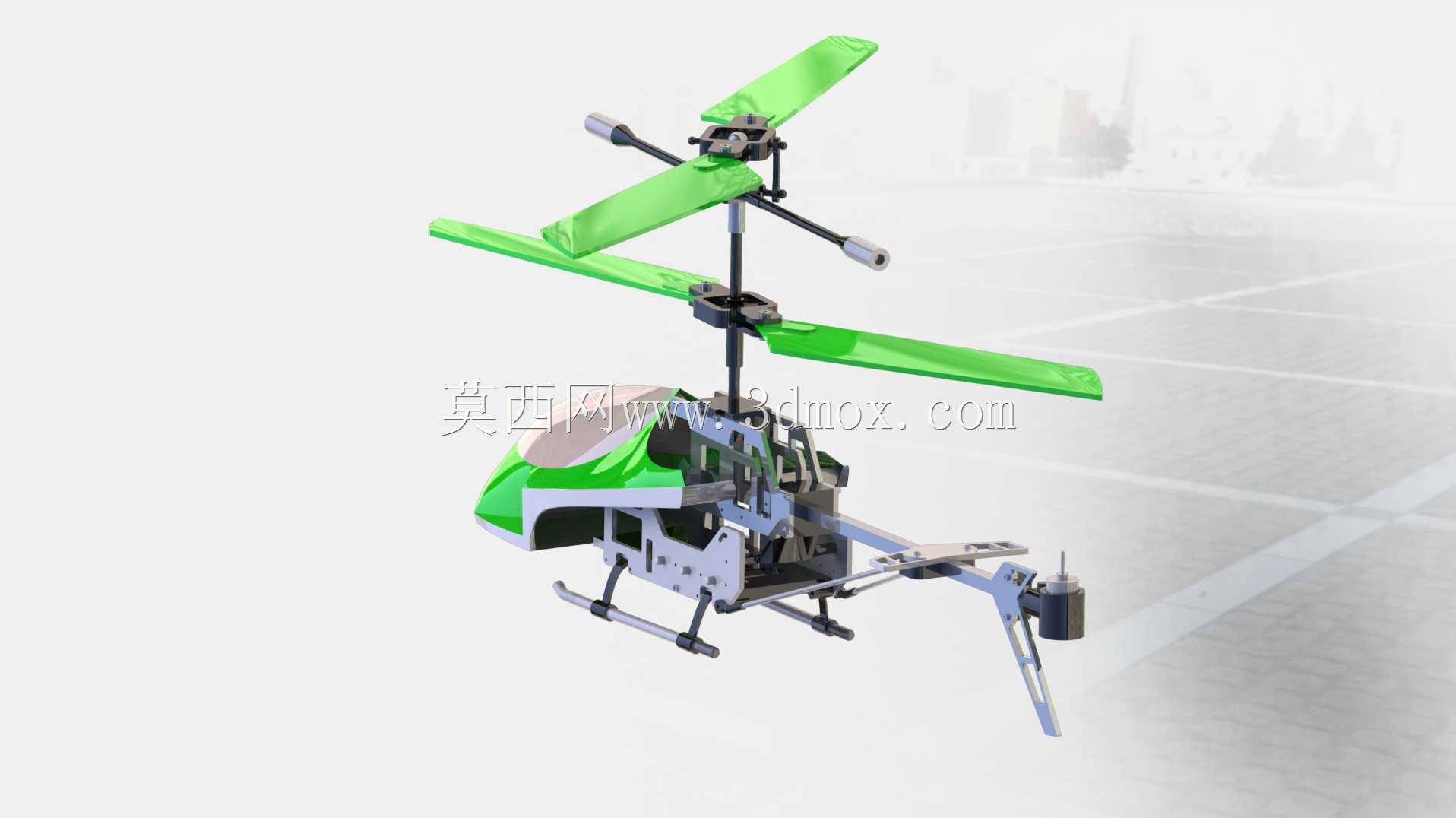

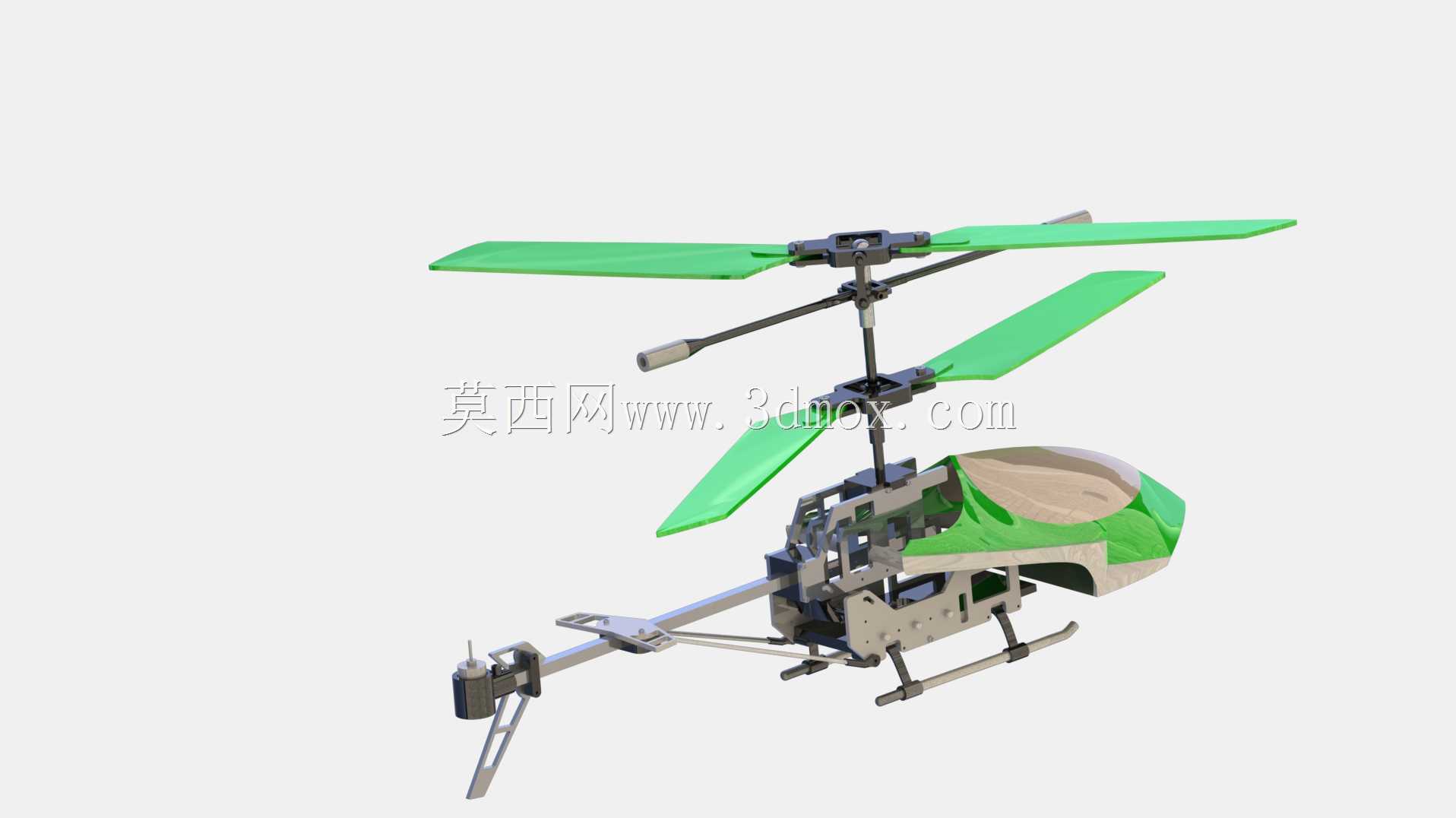

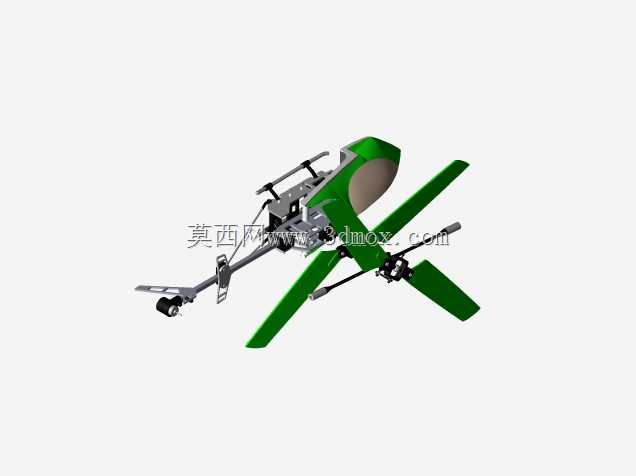

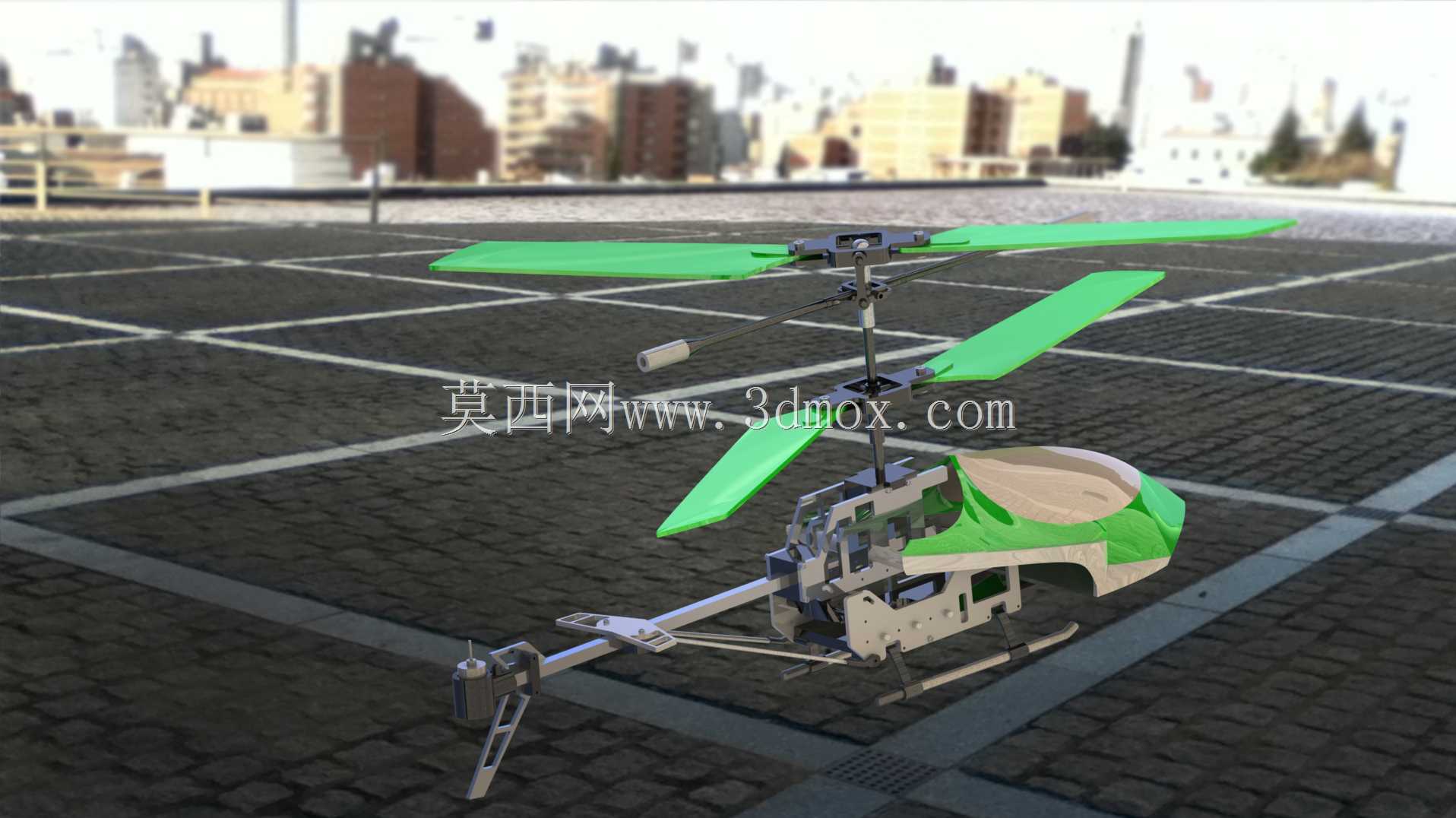

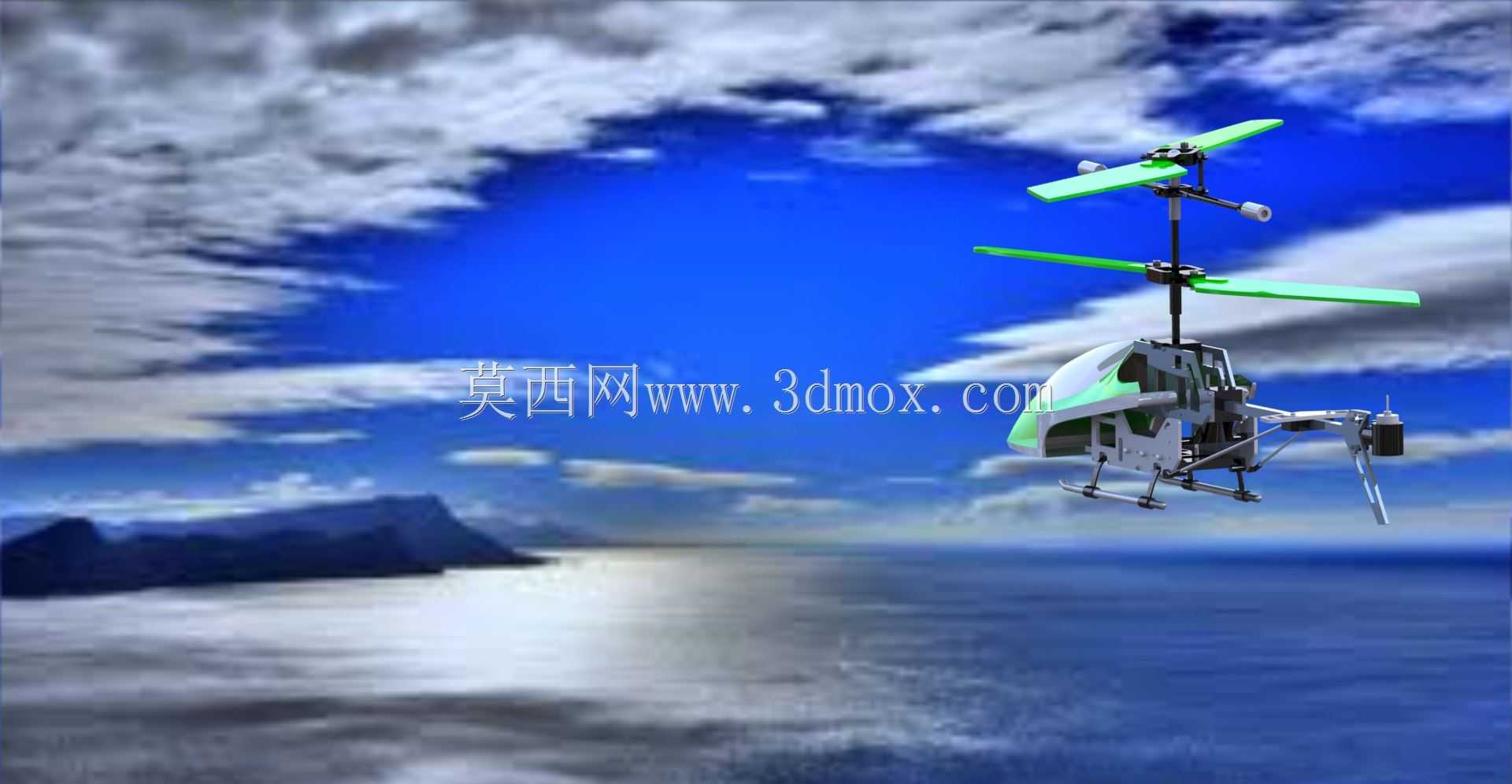

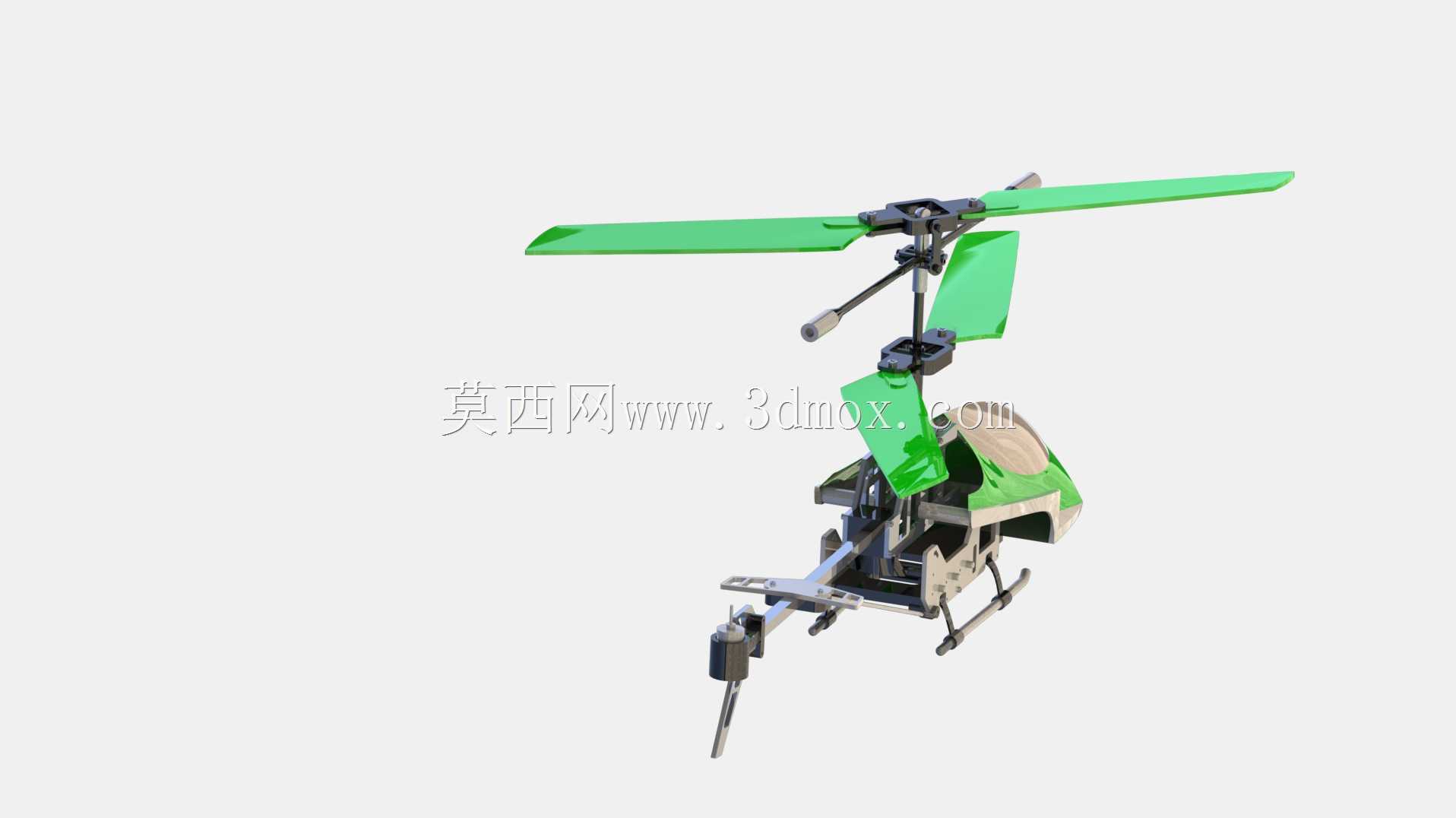

这款共轴双旋翼构型的小型飞行器，主要面向民用消费级航模玩具场景，也可作为微型飞行器结构教学的演示载体，日常多用于休闲操控、航模入门练习，部分同构型改型也可搭载微型传感模块完成小范围低空环境数据采集作业。设计阶段优先考虑低空低速飞行的稳定性，共轴反转的双旋翼布局抵消了单旋翼带尾桨结构的反扭矩，无需额外设置尾桨传动结构，既压缩了整机横向尺寸，也降低了传动系统的复杂度，减少了易损部件数量，更适配玩具类产品的耐摔、易维护需求。整机外形尺寸控制在手掌可托举的范围内，机身主体采用轻量化框架结构，主承力部位预留了标准安装孔位，可兼容市面上主流的微型舵机、空心杯电机、小型锂电池的安装边界，旋翼与机身连接部位设计了快拆卡扣结构，更换受损旋翼无需拆解整个传动机构，日常维护效率更高。设计过程中针对旋翼的气动外形做了多轮迭代，桨叶翼型采用低速高升力构型，在低转速下即可提供足够升力，降低了电机的功率负载，延长了单次充电的续航时长，桨尖部位做了钝化处理，避免高速旋转时剐蹭造成的损伤。机身外壳采用分段式设计，机头位置预留了载荷舱空间，可根据使用需求加装配重块调整整机重心，也可放置微型摄像头等拓展配件，尾梁部分采用细长杆状结构，在保证尾部航向稳定的前提下尽可能降低结构重量，起落架采用弹性金属丝弯折成型，着陆时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递到机身内部的电子元器件上。传动系统采用同轴双层齿轮布局，上下旋翼分别由独立齿轮驱动反转，齿轮啮合间隙预留了合理公差，可抵消飞行过程中振动带来的齿面磨损，同时降低传动噪音。整机重心严格控制在旋翼轴的中下部，飞行过程中姿态调整的响应速度更快，操控门槛更低，即使是没有航模操控经验的新手也能快速上手，旋翼的倾斜操纵机构采用简化的十字盘结构，减少了连杆数量，降低了装配调试的难度，也减少了飞行过程中连杆松脱的故障概率。
