霍顿Ho229飞行器座舱仪表安装板结构

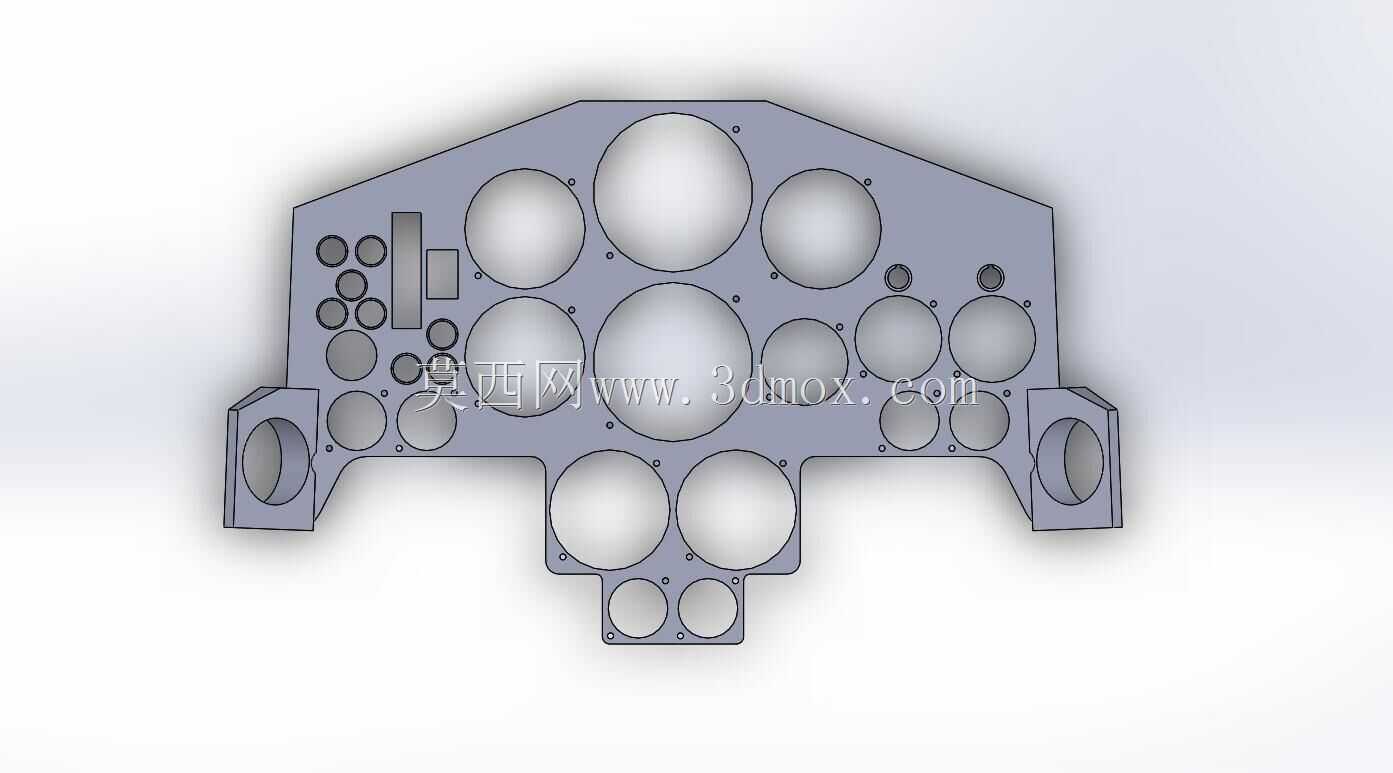

这款仪表安装板是飞翼布局飞行器座舱内的核心承载构件，主要承担座舱内各类飞行仪表、状态指示器的定位安装功能，是飞行员获取飞行参数、操控飞行器的直接交互界面载体。从结构布局来看，板件整体采用适配飞翼座舱前部轮廓的多边形切边造型，两侧延伸出带安装孔的凸耳结构，用于和座舱内部的金属承力框架完成刚性连接，安装时凸耳与框架之间会加装薄橡胶减震垫，过滤飞行过程中发动机传递的高频振动，避免仪表指针因持续抖动出现读数偏差。板面上分布的多组不同直径圆孔，是按照早期飞翼飞行器的仪表配置逻辑排布的：大直径孔位对应空速表、高度表、姿态仪这类核心飞行仪表，中等直径孔位适配发动机转速表、油量表、升降速度表等辅助监测仪表，小直径孔位则留给故障指示灯、控制按钮、小型开关类器件，所有孔位的中心距都严格匹配对应仪表的安装法兰尺寸，确保仪表装入后不会出现偏斜、卡滞问题。设计过程中优先考虑了飞行员的正前方视域覆盖，所有核心仪表的孔位都集中在板件中部的主视区，飞行员保持正常坐姿时视线无需大幅偏转即可读取全部关键参数，两侧的辅助仪表孔位则对应飞行员的余光覆盖范围，不会干扰主飞行参数的读取效率。板件下部的突出段专门布置了发动机工况相关的仪表孔位，对应飞行器动力系统的监测需求，避免动力参数仪表和飞行参数仪表混排造成的读取混淆。当前结构省略了部分次要的螺孔细节，这些螺孔主要用于固定板件背面的走线卡箍、仪表接线端子座，属于非主承力的辅助安装结构，在进行整体装配验证、座舱布局校核时，省略这类细节不会影响整体安装匹配性的判断，还能提升模型的运算流畅度。板件的厚度设定参考了同期航空仪表板的常用规格，既保证足够的结构刚度，在飞行器做大过载机动时不会出现形变，也不会过度占用座舱前部的有限空间，给仪表后部的接线、管路预留足够的操作余量。两侧安装凸耳的孔位间距按照座舱框架的安装点坐标设定，装配时无需对框架进行额外修配即可直接对位，适配原型机的座舱安装边界，可直接用于座舱布局验证、仪表装配干涉检查等设计环节。
