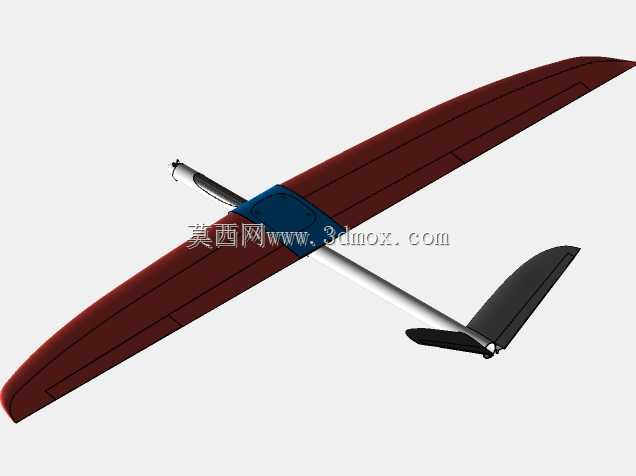

2米翼展V型尾翼滑翔机结构设计

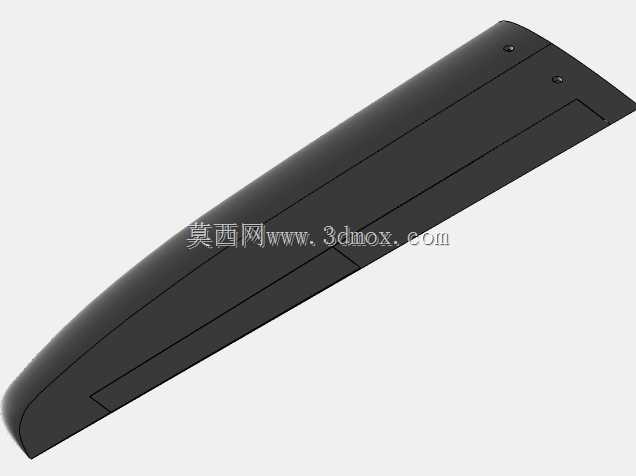

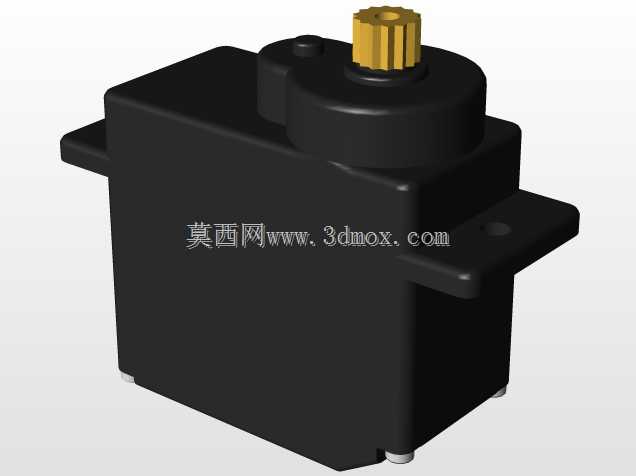

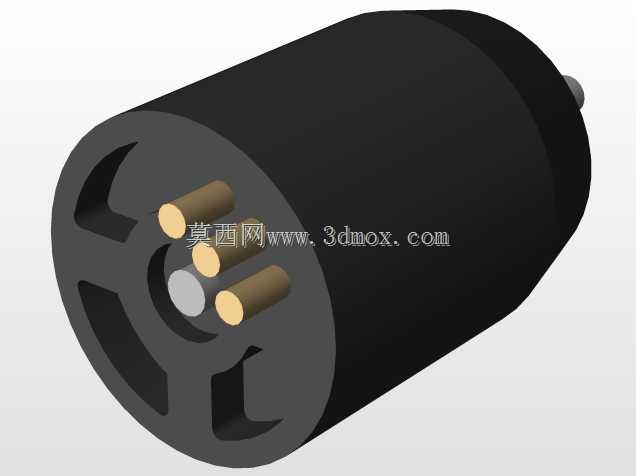

这款滑翔机的设计定位为低速长航时休闲飞行航模，核心采用2米翼展的高升阻比布局，适配户外开阔场地的无动力滑翔、小动力巡航场景，可用于航模爱好者的飞行练习、气动布局验证测试，也可作为小型航拍载荷的搭载平台，在低风速环境下实现稳定的低速飞行。整机结构优先选用易采购的通用五金与常见耗材搭建，降低制作门槛的同时兼顾结构强度与飞行重量控制。机翼部分采用XPS多用途泡沫板材切割成型，单块机翼板材尺寸适配1200×600×30mm的常规泡沫板规格，机翼拆分为左右两个半翼单独加工，加工完成后在对接位置插入直径10mm的铝管作为定位销与承力构件，组装时可在铝管周边填充木质梢子提升连接刚性，若追求更优的重量与强度表现，也可替换为等直径碳纤维管完成翼身对接，机翼对接面采用聚氨酯类胶水粘接固定，粘接前需打磨接触面去除泡沫表层的脱模层，保证粘接强度达标。机身主体采用40mm直径PVC管加工，加工前需打磨去除PVC管外壁的厚壁层，在保证机身扭转刚度的前提下尽可能降低结构重量，机身内部预留电机安装位、舵机走线槽与接收机安装空间，动力系统适配3850规格外转子无刷电机，搭配匹配的螺旋桨可实现小推力下的长续航飞行。尾翼采用V型布局设计，相比常规平尾加垂尾的结构，V型尾翼可减少飞行过程中的气动阻力，同时降低尾翼结构重量，尾翼与机身的连接采用环氧树脂粘接的碳纤维杆作为承力构件，保证尾翼在飞行过程中的抗扭与抗弯性能。副翼与升降舵的舵面控制采用微型舵机驱动，舵机嵌入安装在机翼与尾翼的泡沫结构内部，舵面铰链采用3D打印的铰接件连接，保证舵面转动顺滑无虚位，机身尾部预留尾轮安装位，通过碳纤维推杆与舵机连接实现地面滑行时的方向控制。整机的安装边界需注意重心位置匹配，机翼安装位置需保证整机重心位于机翼弦长的30%左右位置，各舵面的偏转行程需根据飞行手感调整，避免舵量过大导致飞行姿态失控，机身表面可粘贴碳纤维提升蒙皮强度，防止低空飞行时剐蹭杂草、地面造成结构损伤。
