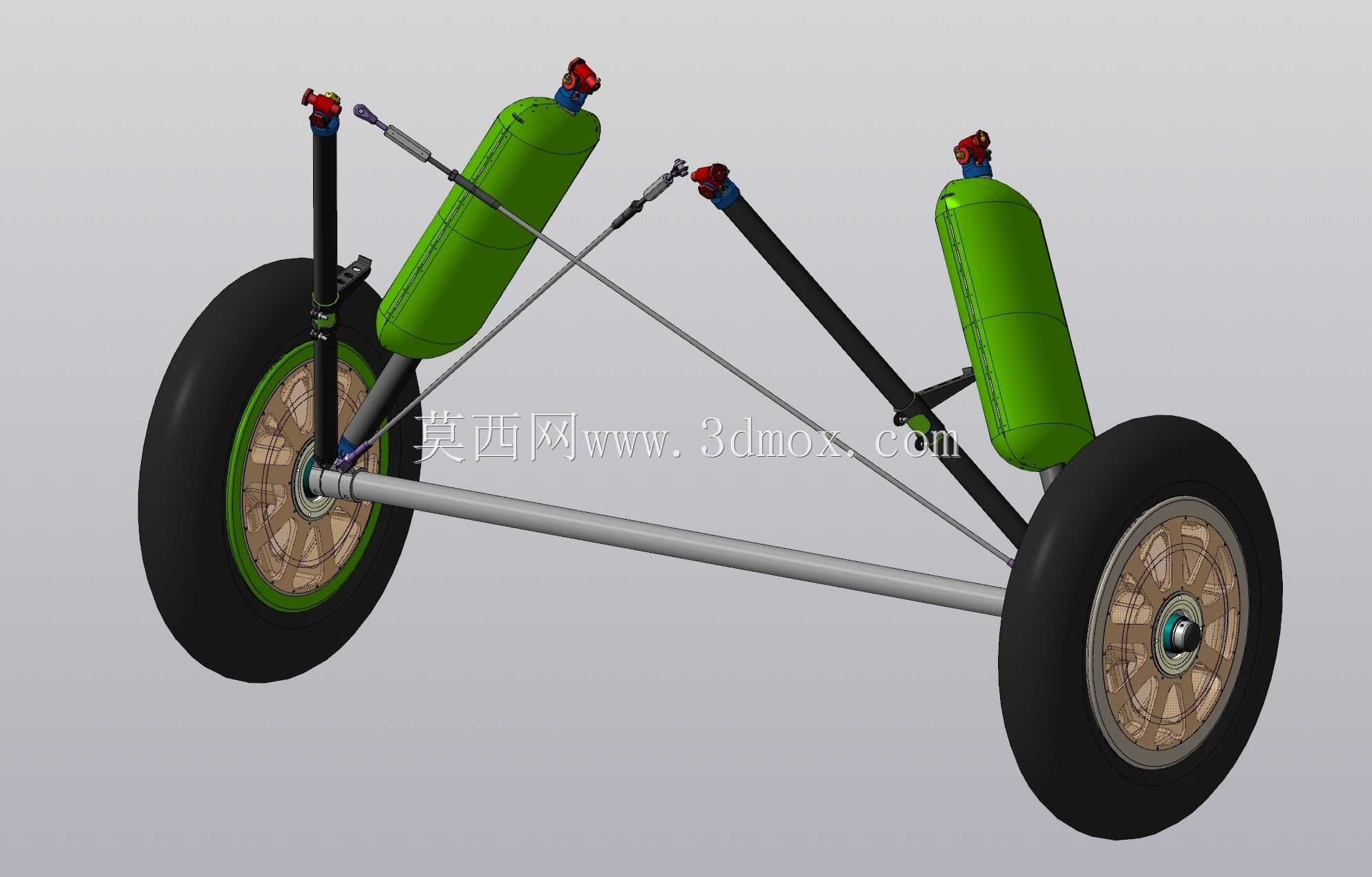

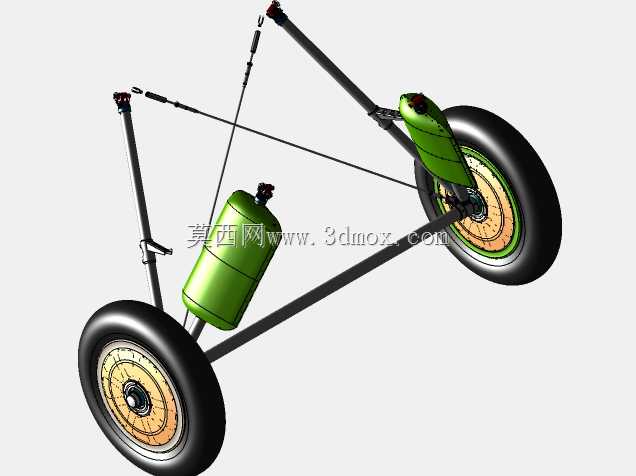

Po-2双翼飞机起落架底盘结构设计

这套结构是轻型双翼飞机的地面承载核心部件，承担飞机地面滑行、起降阶段的全部载荷传递功能，适配低速轻型通用航空作业场景，可满足农林作业、飞行训练、低空观光类轻型双翼飞机的地面行走支撑需求。设计过程中优先考虑了低速起降场景下的载荷特性，轮距设定充分兼顾地面滑行的侧向稳定性，避免侧风条件下起降出现侧翻风险，主承力杆采用空心圆管构型，在保证抗弯抗扭强度的前提下尽可能降低结构自重，适配轻型飞机对整机重量的严苛控制要求。两侧的缓冲储压单元集成了减震阻尼与气压支撑功能，可吸收着陆瞬间的垂直冲击载荷，减少机身结构受到的冲击力传递，支柱上端的连接节点设计为可调节结构，能够根据实际装配需求微调起落架高度，适配不同总装状态下的机身离地间隙要求。轮组部分采用大直径低压轮胎构型，可适应简易土质跑道、草地跑道等非硬化铺装场地的起降需求，降低对起降场地的硬件要求，轮毂的辐条结构在保证轮组承载能力的同时减少了旋转惯量，提升滑行阶段的方向操控响应速度。横向连接的撑杆采用交叉布置形式，可抵消地面转向、单侧轮组受冲击时产生的扭转载荷，避免主承力结构出现应力集中，所有铰接节点都预留了润滑与维护空间，日常检修时可快速完成销轴拆卸、缓冲单元压力检测等操作。设计阶段充分考虑了装配边界的兼容性，支柱上端的安装接口可直接匹配对应型号双翼机的机身下部承力隔框，不需要额外制作转接支架，整体结构的外露管路都做了防松与防磨处理，避免长期振动环境下出现管路磨损、接头松动的问题。轮轴与主承力杆的连接位置经过载荷校核，可承受着陆阶段最大下沉速度对应的冲击载荷，不会出现结构屈服变形，两侧缓冲单元的参数做了一致性匹配，避免着陆时两侧阻尼不一致导致机身偏斜。整套结构没有冗余设计，所有杆件的截面尺寸都经过受力优化，在满足强度、刚度要求的前提下把结构重量控制在合理区间，适配轻型飞机对空重的严格限制，同时兼顾了野外作业场景下的维护便利性，不需要复杂专用工具即可完成常规检修作业。
