航空涡轮喷气发动机剖视结构三维数模

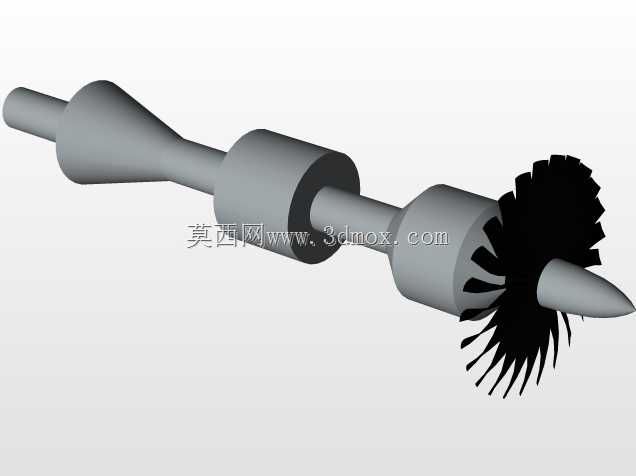

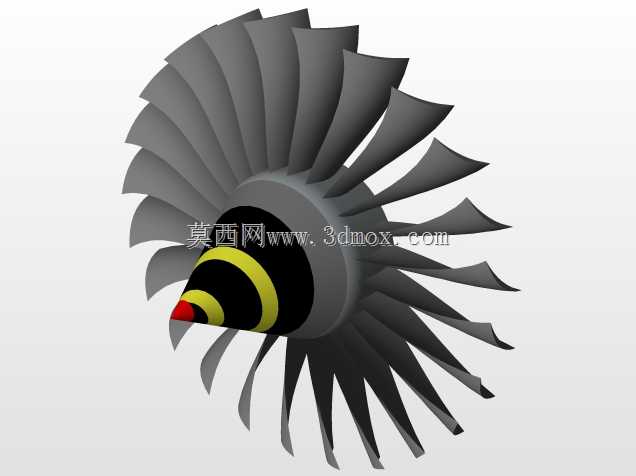

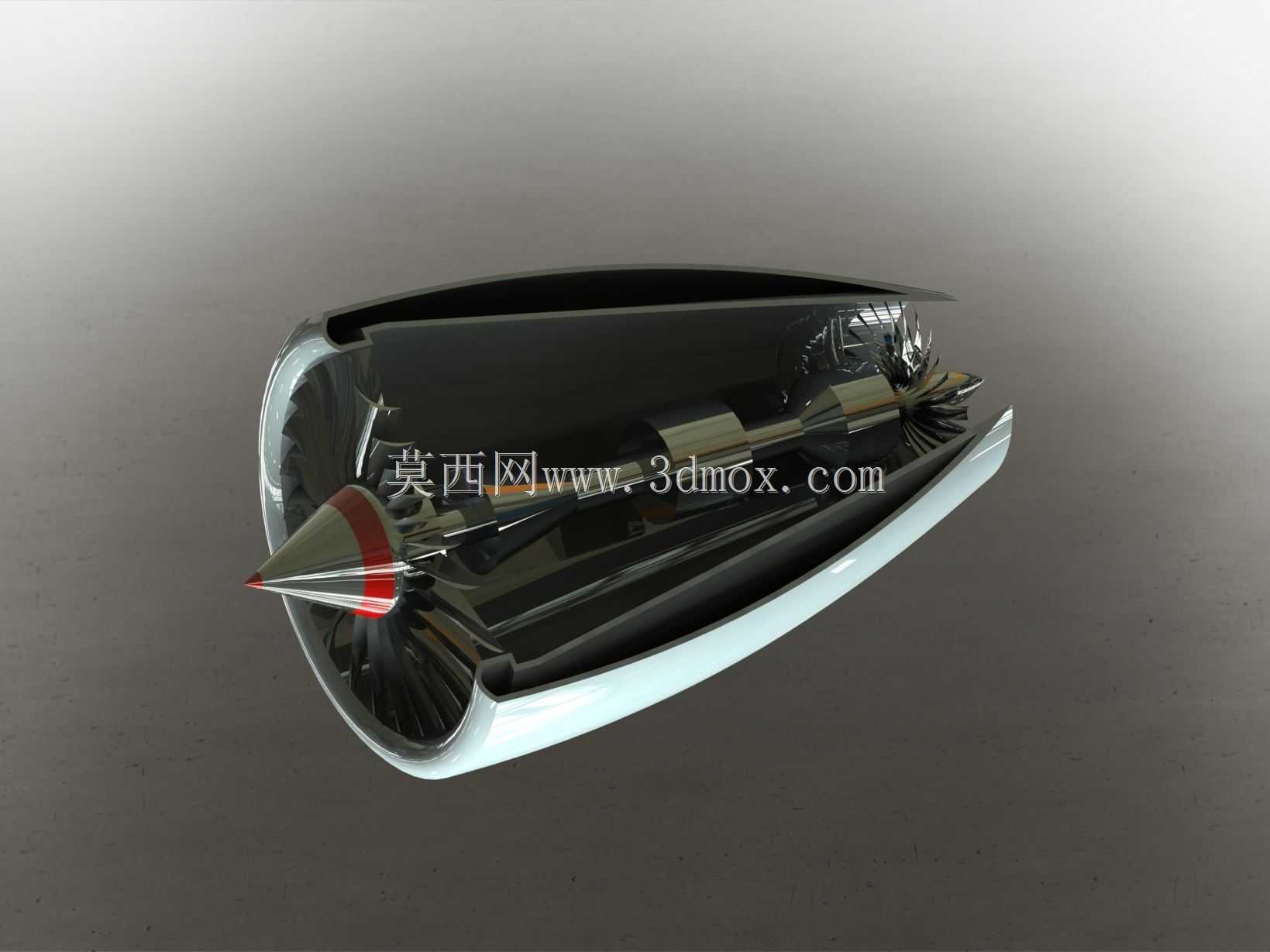

该三维数模采用半剖视结构呈现，完整还原了航空涡轮喷气发动机从进气道到尾喷口的全流道核心部件布局，可直接用于航空类专业教学演示、动力系统结构认知实训，也能作为新型航空动力装置概念设计阶段的结构参考基底，帮助设计人员快速梳理核心部件的排布逻辑。从实际工程应用场景来看，这类剖视结构数模常出现在航空院校的发动机结构课程教具开发、航空科普展项的结构拆解演示、小型涡喷动力改装项目的前期结构匹配验证环节，相比全外观模型，半剖处理能让使用者直观观察到内部压气机级组、燃烧室、涡轮级、传动轴系的相对位置关系，无需额外做剖切处理就能清晰呈现各部件的装配边界。数模在设计时严格遵循轴流式涡喷发动机的常规气动布局逻辑，进气道采用收敛型唇口设计，匹配亚音速进气工况的流场需求，内部低压压气机与高压压气机的叶片级间间距、叶型扭转角度均参考成熟小推力涡喷的参数设定，保证结构逻辑符合真实动力装置的运行原理；燃烧室采用环形腔室结构，预留了燃油喷嘴的安装定位面，火焰筒的冷却孔位排布也做了结构化还原，能清晰展示压缩空气与燃油混合燃烧的腔室空间；涡轮段的高压涡轮与低压涡轮分别对应驱动高压压气机与低压压气机的传动路径，传动轴采用同轴嵌套结构，还原了双转子涡喷的典型传动布局，尾喷口采用收敛型调节结构预留位，可匹配不同推力工况下的喷口截面调整需求。从安装边界来看，数模整体为回转体结构，最大外径集中在进气道唇口与燃烧室段，整机轴向长度与最大外径的比例符合小推力涡喷发动机的常规尺寸区间，外部预留了安装节的定位凸台，可匹配飞行器动力舱的吊挂安装点位，各核心部件之间的连接法兰、定位止口均做了结构化呈现，能直接用于装配干涉检查、维护路径模拟等工程验证环节。在结构细节处理上，数模还原了压气机叶片与轮盘的榫卯连接结构、涡轮叶片的气冷通道预留位、轴承支撑点的布置位置，这些细节能帮助结构设计人员快速理解涡喷发动机的载荷传递路径——进气道捕获的空气经多级压气机压缩后进入燃烧室，燃烧产生的高温高压燃气驱动涡轮转动，涡轮通过同轴传动轴带动压气机持续运转，剩余燃气通过尾喷口高速排出产生推力，整个动力循环的核心部件在剖视视角下无遮挡呈现，能有效降低初学者对航空发动机内部结构的认知门槛，也能为设计人员做结构改型提供准确的基准参考。
