六活塞十二缸Dynacam航空动力装置

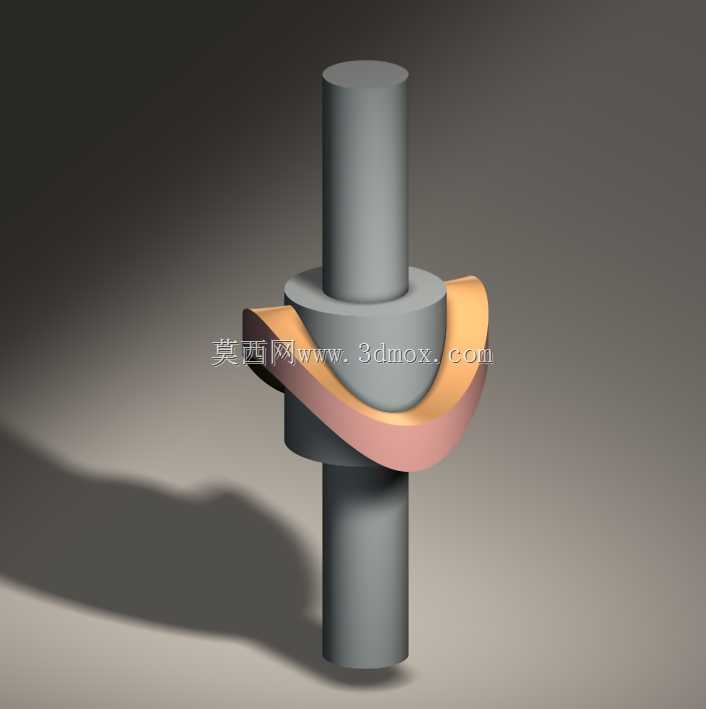

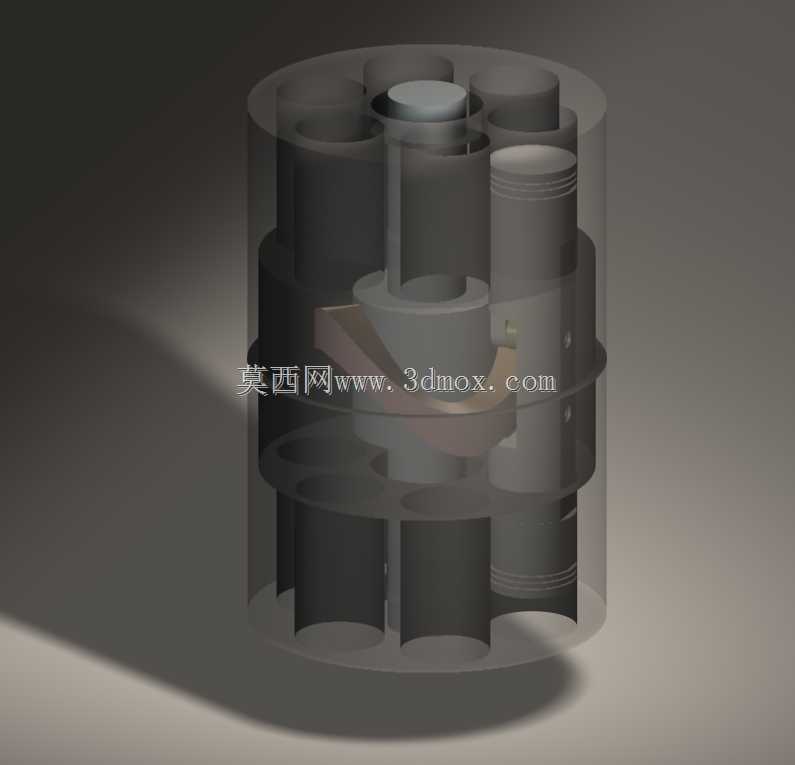

该动力装置主要面向轻型通用航空飞行器、实验类自制航空器的动力配套场景，可适配小型固定翼飞机、旋翼类实验飞行器的动力输出需求，也可作为航空动力教学、结构原理演示的实体参考载体。整套结构采用同轴多缸环形布局，将六组活塞组件沿中心凸轮轴周向均匀排布，相比传统直列、V型缸体布局，大幅压缩了轴向安装尺寸，整体外轮廓为规整圆柱形态，可直接嵌入飞行器机头的圆筒形安装舱段，无需额外设计异形安装支架，适配多数轻型航空器的前部安装边界，径向尺寸可覆盖常规轻型飞机的机头整流罩内部空间，安装时仅需匹配前端输出轴的连接法兰与后端的油路、固定点位即可完成装配。核心动力传递依靠中心的可变截面凸轮结构，活塞组件的滚柱直接与凸轮型面接触，将活塞的轴向直线运动转化为凸轮轴的旋转动力输出，凸轮型面经过迭代修正，可保证活塞在全行程内保持正弦规律的轴向运动，避免传统凸轮结构在高速运转时出现的冲击、跳档问题，降低运转过程中的振动与噪音，提升动力输出的平顺性。设计过程中针对凸轮型线做了多轮轨迹优化，额外补充了变截面扫描的轨迹约束，保证型面加工精度满足高速运转的配合要求，活塞与缸套之间采用常规往复式密封结构，环形排布的缸体共用中心的进气、排气通道，可简化外围管路布局，减少整机的外接零部件数量。整套结构的运动部件全部集成在圆柱型壳体内部，外壳可采用轻质铝合金加工，兼顾结构强度与减重需求，内部活塞组件可根据输出功率需求调整缸径与行程参数，适配不同起飞重量的轻型飞行器动力需求。在实际装配调试中，需重点保证凸轮轴与各缸活塞轴线的同轴度，控制滚柱与凸轮型面的配合间隙，避免运转过程中出现卡滞或异常磨损，环形排布的缸体可实现动力输出的连续性，每旋转一周可完成多次做功循环，相比同排量的传统四冲程发动机，动力输出的脉动更小，可降低飞行器传动系统的减振设计难度。
