航模用多路6极绿色接插件结构设计

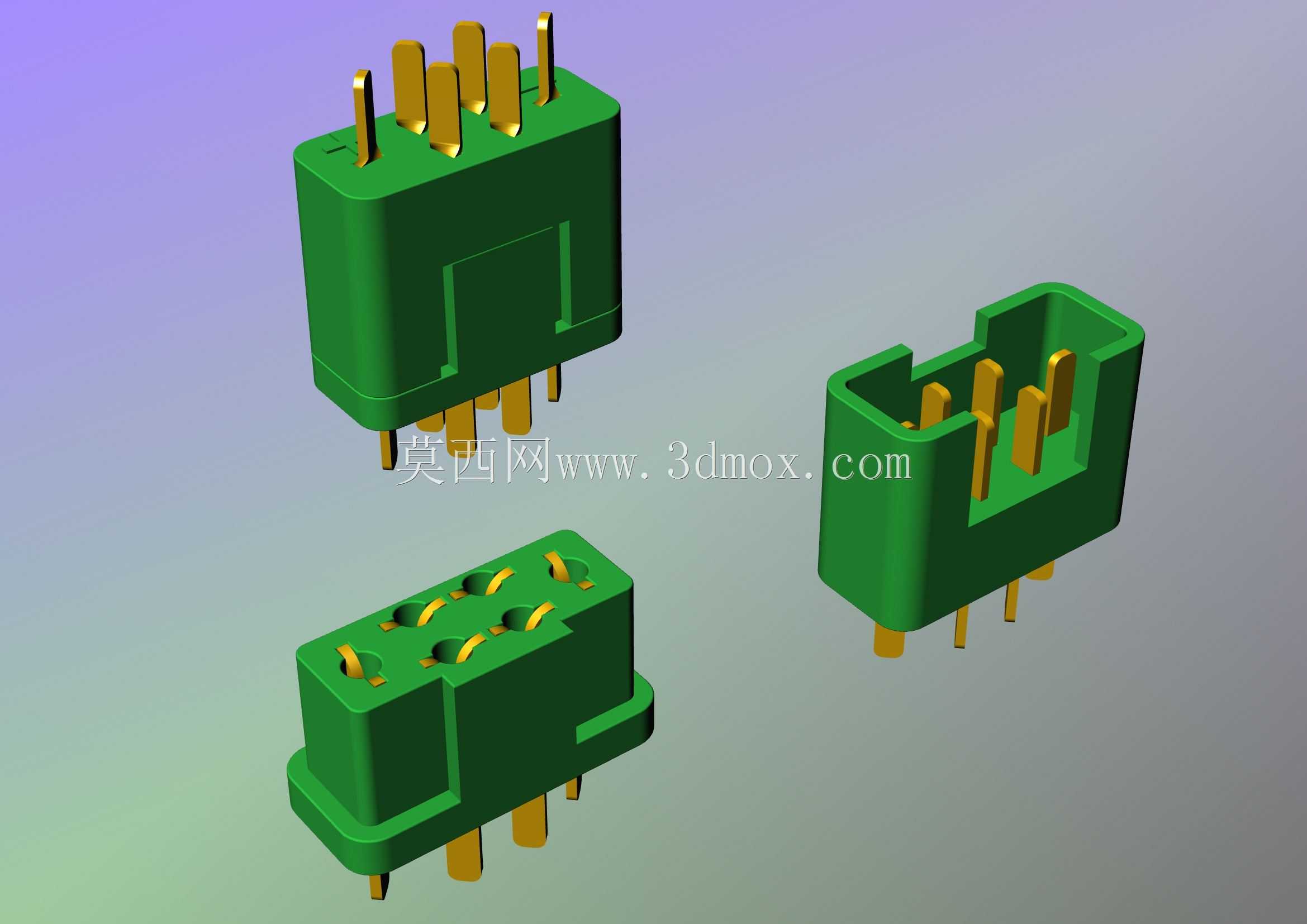

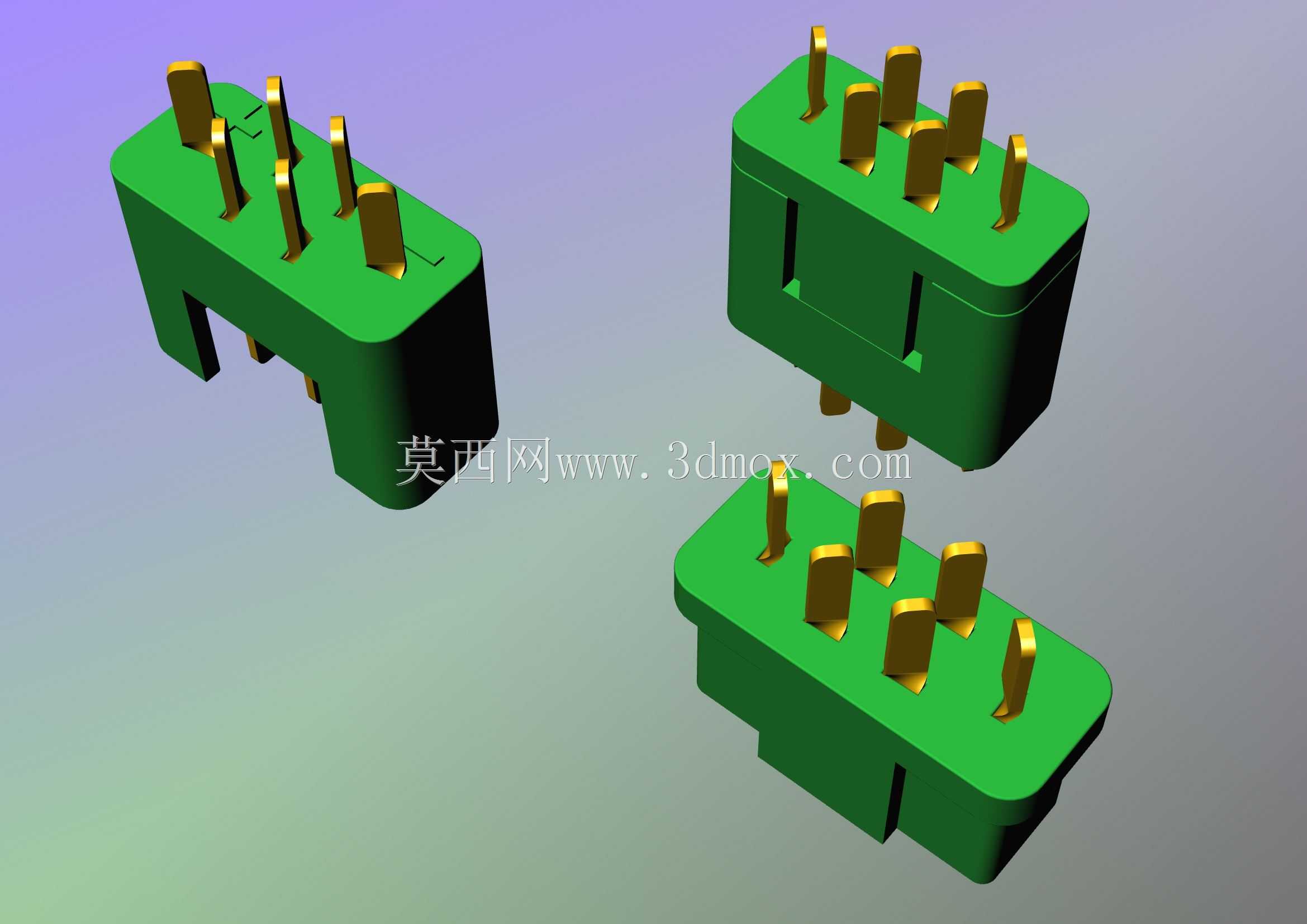

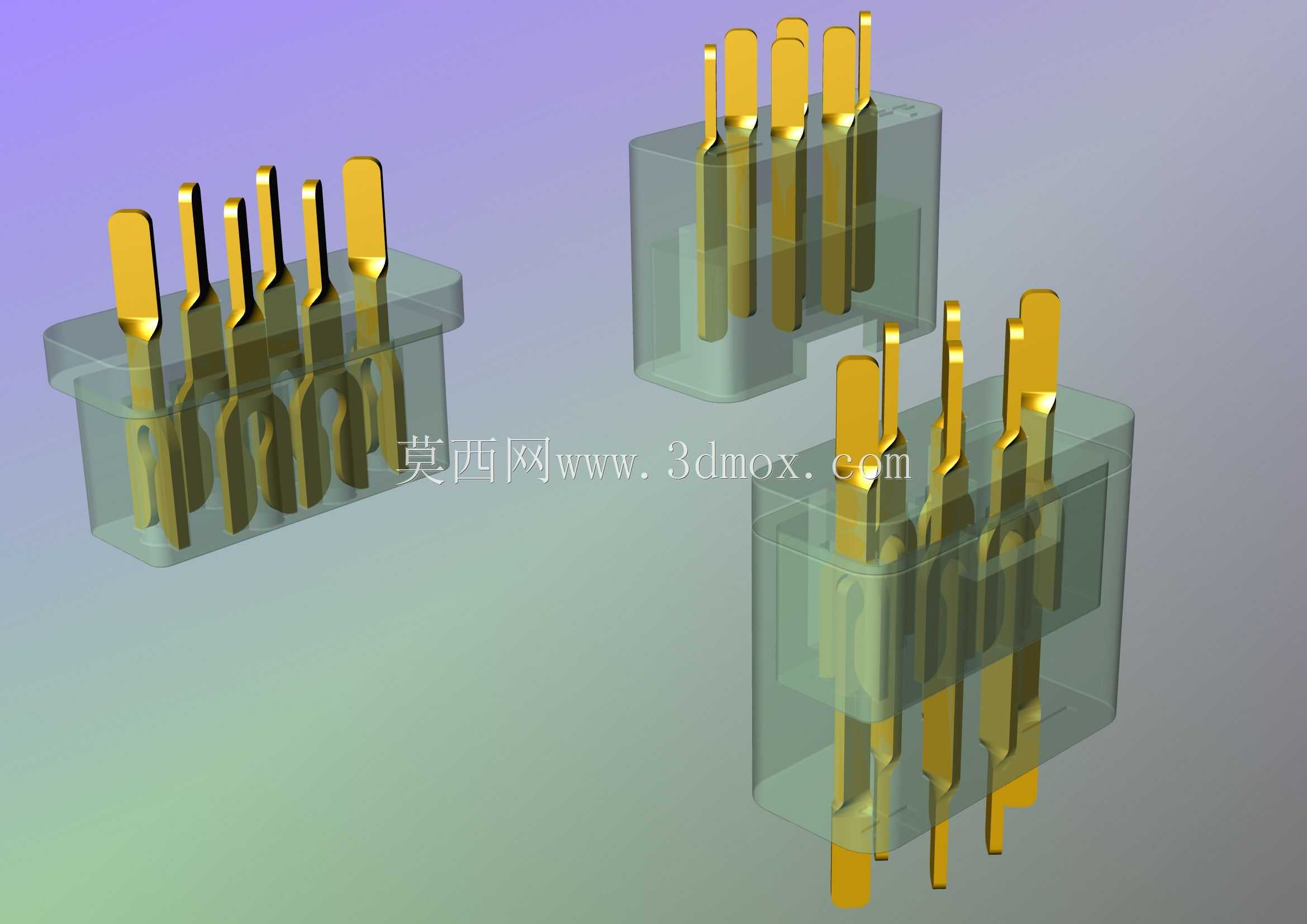

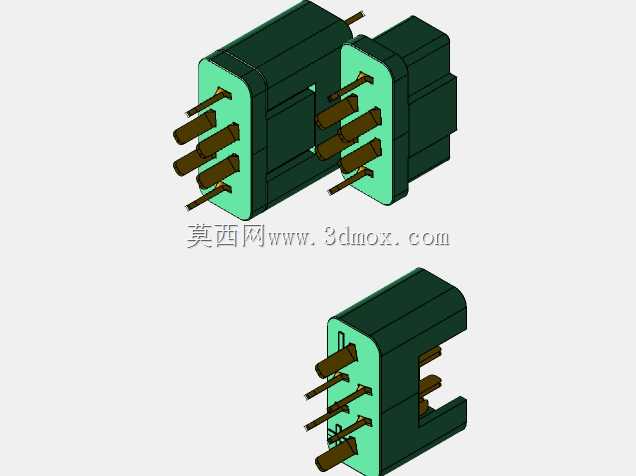

这类多路接插件最早是针对航模内部紧凑布线场景开发的，不少固定翼、多旋翼航模的飞控与电调、舵机之间的信号与小电流供电连接，都会选用这类6极接插件，相比普通杜邦头，它的插拔定位更精准，不会出现插错针脚导致舵机反向、电调短路的问题。从结构上看，公头端的插针采用直插式设计，插针根部做了加宽凸台，和塑胶本体的嵌合深度足够，不会因为多次插拔出现插针松动、退针的情况，插针外露长度控制在合理范围，既保证插接时的接触面积，又不会因为外露过长在航模震动时出现相邻针脚碰接短路的问题。母头端的塑胶壳体做了围边式导向结构，插接时公头会先进入母头的围边导向槽，再完成针脚对接，哪怕是在航模装机时盲插操作，也能快速对准位置，不需要反复调整对位。塑胶本体采用绿色绝缘材质，一方面是和航模内部其他黑色、白色接插件做颜色区分，方便装机时快速识别对应线路，另一方面材质本身具备一定的耐温性能，航模持续工作时电调附近的温度升高，也不会出现塑胶软化变形的问题。安装边界上，这类接插件的塑胶本体外形方正，公头尾部的插针是标准直插间距，既可以直接焊接在航模的PCB控制板上，也可以搭配导线压接后做悬空布线，母头端的尾部预留了导线出线槽，压接导线后可以套热缩管固定，不会因为拉扯导线导致内部接线脱落。设计时特意将公母头的插接卡扣做了隐性式结构，没有额外突出的卡扣件，整体外形没有尖锐凸起，在航模内部狭窄的设备舱里布线时，不会刮蹭到其他线材或者泡沫机身，插拔时只需要稍用力就能拔开，不需要额外按压卡扣，适合航模需要频繁拆装调试的使用场景。接触件的镀金处理也考虑到了户外使用的需求，航模外场飞行时难免遇到潮湿空气或者轻微扬尘，镀金层可以避免插针氧化导致的接触不良，保证信号传输稳定，不会因为接触电阻变大出现舵机抖动、信号中断的问题。从建模细节来看，塑胶件的分模线做了隐藏处理，插针和塑胶本体的配合间隙控制在合理公差范围，既不会因为间隙过小导致插拔过紧，也不会因为间隙过大出现插接后晃动的问题，母头内部的接触弹片位置做了精准定位，每个弹片对应公头插针的中心位置，保证插接后每个针脚的接触压力一致，不会出现个别针脚接触不良的情况。
