旋风除尘器内部流场仿真结构设计

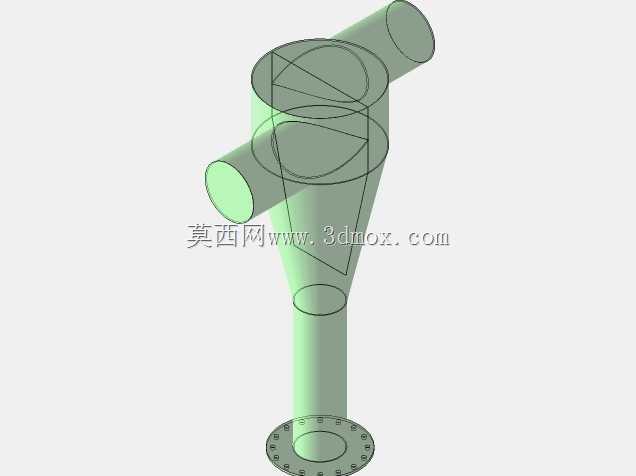

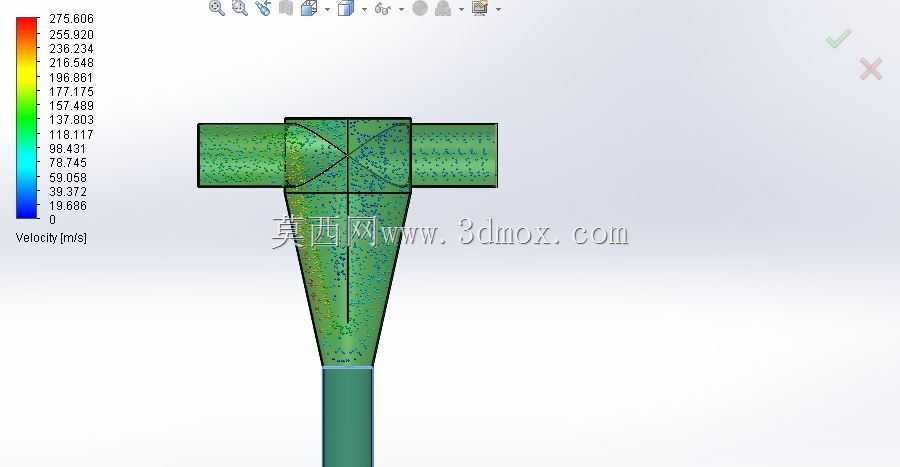

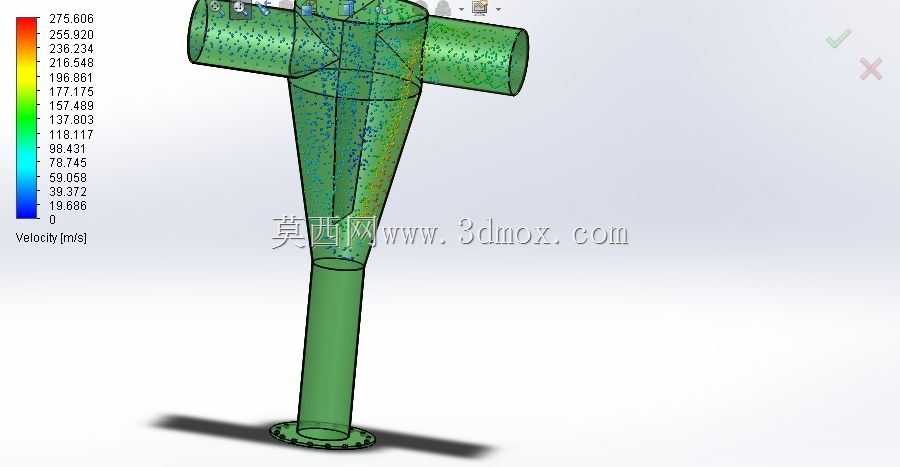

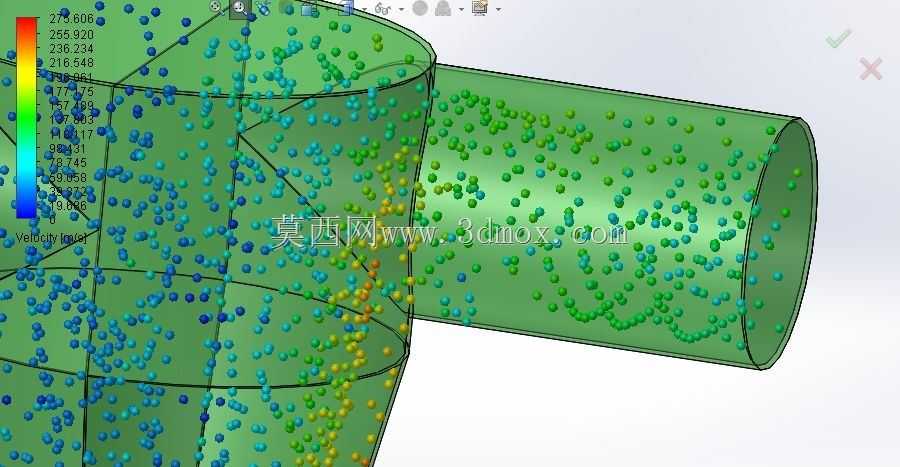

在工业粉尘治理、车间烟气净化、粉体物料回收等场景中，旋风除尘器是应用极为广泛的初级气固分离设备，其核心依靠气流旋转产生的离心力实现尘粒与气流的分离，相比滤筒、布袋类除尘设备，它无易损过滤元件、可耐受较高温度与高浓度粉尘工况，常作为多级除尘系统的第一级预处理单元，提前捕集10μm以上的粗颗粒，降低后续精过滤单元的负荷。本次完成的结构仿真设计，完全围绕实际工程中的流场分布特性展开，没有照搬常规的经验尺寸，而是从气流进入筒体后的运动轨迹出发，调整各段结构的比例参数。设备整体采用切向进气结构，进气口设置在筒体上部侧面，含尘气流进入后会沿筒壁形成向下的外旋流，在锥段部分随着截面直径收窄，气流旋转速度逐步提升，尘粒在离心力作用下被甩向筒壁，沿壁面滑落至底部排灰口，净化后的气流则在锥段末端折返形成向上的内旋流，从顶部的排气芯管排出。设计过程中重点优化了筒体直径与进气口尺寸的匹配关系，避免进气风速过高导致筒壁磨损加剧，同时控制锥段的收缩角度，防止锥段内壁出现积灰搭桥的问题，底部排灰口搭配法兰连接结构，可直接对接卸灰阀或者集灰斗，安装时需保证设备整体垂直度，避免偏斜导致内部流场紊乱，降低分离效率。顶部排气芯管的插入深度经过反复校核，既不能过深导致短路流直接将未净化的气流带出，也不能过浅使得顶部上灰环的粉尘被卷入排气流，筒体与锥段的连接位置做了平滑过渡处理，减少局部涡流带来的能量损耗，降低设备运行的阻力损失。从安装边界来看，设备侧面进气口、顶部排气口、底部排灰口均采用标准法兰接口，可直接对接现场的通风管道，安装时需预留侧面检修空间，方便后续检查内壁磨损情况，设备整体支撑可依托底部法兰固定在支架上，也可通过筒体上部的支耳做吊装固定，适配不同场地的安装条件。流场仿真过程中重点观测了不同截面的速度分布，验证了外旋流与内旋流的分界面位置，确保最大速度区域集中在锥段中下部，既保证尘粒有足够的离心分离加速度，又避免高速气流直接冲刷排灰口造成二次扬尘，整个结构的流道没有突兀的变径或者直角转折，尽可能降低局部阻力，让设备在处理额定风量时，运行阻力控制在合理区间，适配常规工业通风机的风压参数。
