宇航舱用卡扣式双瓣配合扶手夹结构

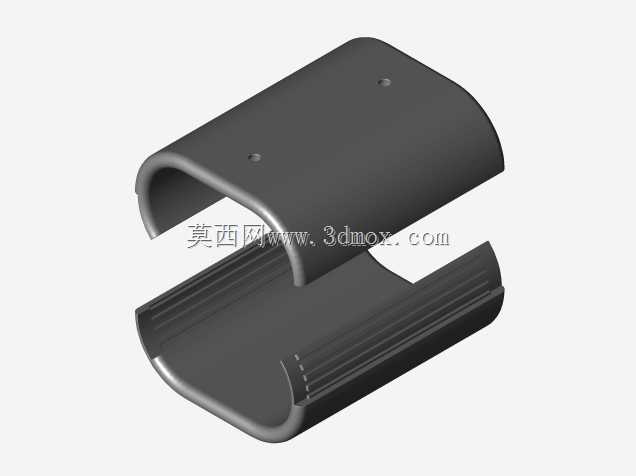

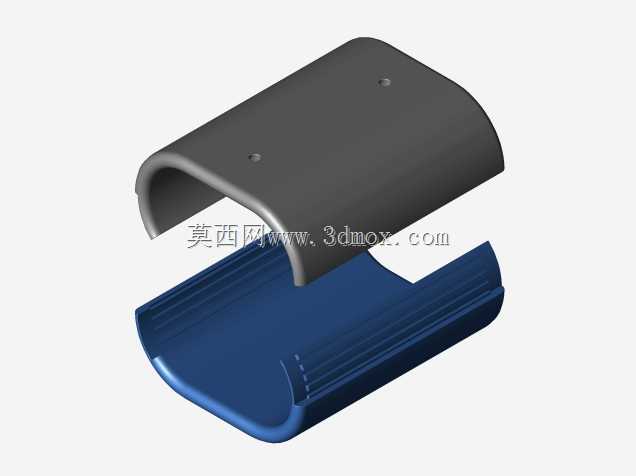

这类扶手夹主要应用于宇航舱内扶手构件的快速装夹场景，适配舱内轻量化装拆需求，在航天员日常舱内移动扶持、设备临时挂载固定的场景下承担夹持锁紧功能，无需额外复杂工具即可完成装拆操作，适配舱内无工具作业的特殊环境要求。产品采用双瓣对合的结构形式，两个独立的弧形瓣体相互配合，其中一瓣预留螺栓孔位，可通过标准紧固件完成两瓣的锁紧固定，夹持后可紧密包覆在圆柱形扶手杆件外侧，不会出现沿杆件轴向滑移或者周向转动的情况，夹持稳定性满足舱内作业的载荷要求。设计阶段优先考虑了无工具快速操作的需求，瓣体边缘做了圆弧卷边处理，既可以避免尖锐边角对航天服或者操作人员造成剐蹭损伤，也能在装配时起到导向作用，让两个瓣体可以快速对位扣合，不需要反复调整对齐位置。整体外部尺寸控制在2英寸×1英寸×1.625英寸的边界范围内，整体体积约0.95立方英寸，紧凑的尺寸不会占用过多舱内宝贵的安装空间，也不会额外增加过多的结构重量，符合航天设备轻量化的设计原则。夹持接触面做了适配圆柱杆件的弧度处理，和常规直径的舱内扶手杆件外圆面可以实现大面积贴合，锁紧后接触应力分布均匀，不会出现局部应力集中夹伤杆件表面的情况，也能保证足够的静摩擦力来抵抗扶持或者挂载时产生的外力。结构上没有多余的冗余设计，两个瓣体的结构对称度高，加工成型难度低，不管是采用机加工还是增材制造的方式都可以快速生产，单件生产周期短，也便于后期的备件更换。安装时只需要将两个瓣体对合卡在扶手杆件的目标位置，拧入配套的螺栓即可完成固定，拆卸时仅需拧下螺栓就能拆分取下，整个操作流程简单顺畅，即使佩戴舱内作业手套也可以顺利完成操作，不会出现细小零件难以操控的问题。瓣体的壁厚经过反复校核，在保证足够结构强度、满足夹持载荷要求的前提下尽可能做薄，进一步降低整体重量，同时卷边结构也相当于在瓣体边缘增加了加强筋，提升了瓣体的抗变形能力，即使受到意外的侧向冲击也不会出现变形松脱的情况，可靠性满足宇航场景的严苛使用要求。
