带翼梢小翼的民用航空器机翼结构设计

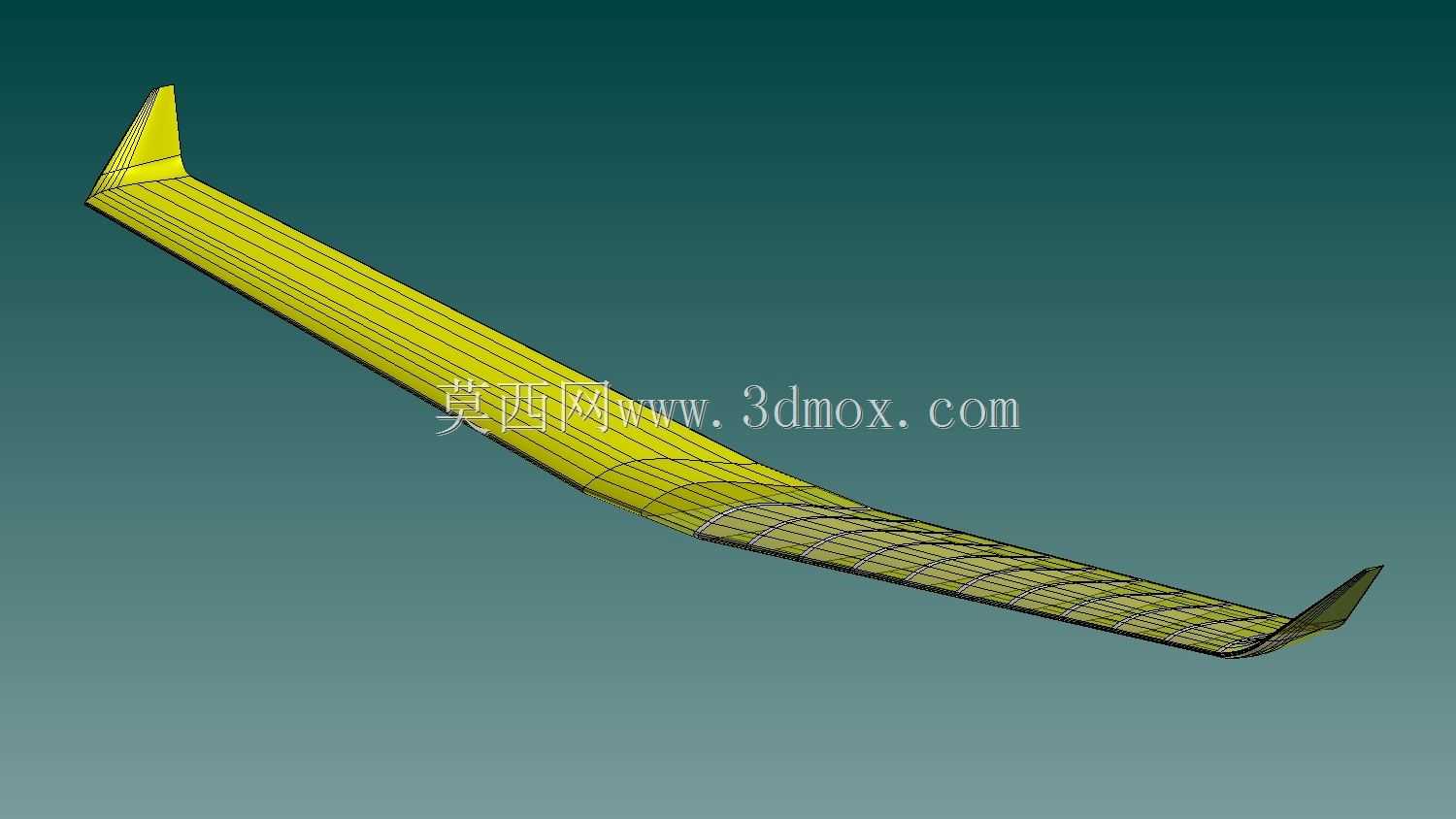

在民用固定翼航空器的结构设计体系中，机翼作为核心升力产生部件，其气动外形与结构布局直接决定整机的巡航效率、起降性能与结构寿命。这款机翼设计采用了成熟的后掠翼布局搭配上翘式翼梢小翼，能够在亚音速巡航阶段有效打散翼尖涡流，降低诱导阻力，对于提升航程、降低燃油消耗有着明确的工程价值，目前该类构型广泛应用于干线民航客机、大型货运无人机以及长航时固定翼通航飞行器上。从结构设计思路来看，这款机翼沿展向设置了连续变化的翼型剖面，翼根区域采用相对厚度更大的翼型以承担机翼与机身连接的巨大弯矩，同时预留足够的内部空间布置燃油箱、襟翼作动机构与航电线路；从翼根向翼尖延伸的过程中，翼型相对厚度逐步减小，后掠角保持一致以确保巡航阶段全翼面的压力中心分布均匀，避免局部气流过早分离带来的失速风险。翼梢处的小翼采用与主翼一体化的曲面过渡设计，没有突兀的结构折角，既能够优化翼尖区域的流场，也能降低翼尖部位的结构应力集中，减少长期交变载荷下的结构疲劳隐患。安装边界层面，这款机翼的根段设计为与机身中央翼盒对接的标准连接面，对接面的孔位布局沿翼弦方向对称排布，能够适配常规单通道民用航空器的机身对接尺寸，安装时需要保证机翼的安装角与预设的二面角精度，安装角偏差需控制在工程允许的公差范围内，否则会直接影响整机的升阻特性与俯仰配平效率。日常作业场景中，这类机翼的前缘需要预留防冰系统的安装空间，后缘则可根据机型需求搭配开裂式襟翼、副翼等操纵面，在起降阶段通过襟翼偏转增加机翼弯度，提升低速状态下的升力系数，缩短起降滑跑距离；巡航阶段副翼通过小角度偏转完成飞行器的滚转操纵，配合尾翼的舵面动作实现航线的稳定保持。从结构强度设计角度，机翼内部的翼肋沿展向等梯度排布，翼梁采用主辅梁承力布局，主翼梁承担大部分的弯曲与剪切载荷，辅翼梁为后缘操纵面提供安装支撑，蒙皮采用变厚度设计，翼根区域蒙皮厚度更大以应对高应力载荷，翼尖区域蒙皮适当减薄以控制整机结构重量，这类重量优化设计在航空结构设计中是核心考量点，每一克的结构减重都能转化为有效载荷或航程的提升。
