航模用外转子无刷动力电机结构设计

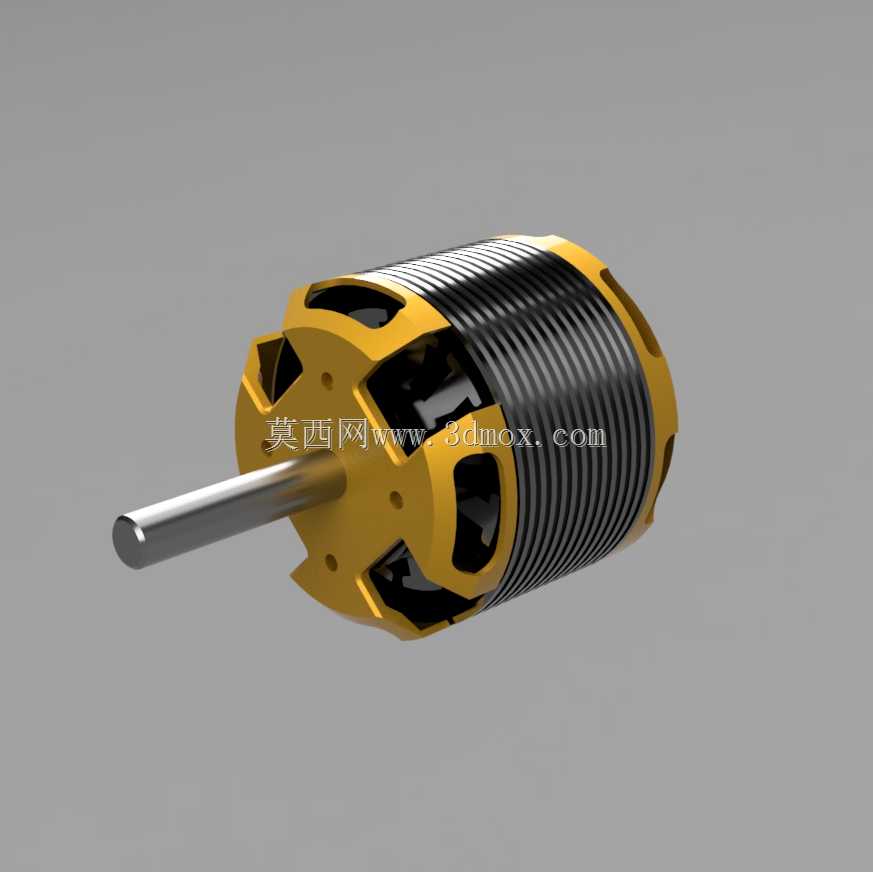

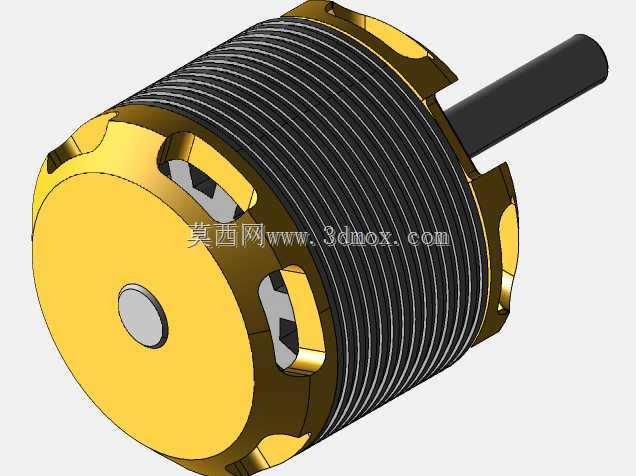

这款外转子结构的无刷动力部件，主要面向小型航模、便携电动工具这类对动力密度要求较高的应用场景，作为核心动力输出单元，它需要在有限的重量与体积约束下，输出足够的扭矩与转速，匹配螺旋桨或者小型传动负载的动力需求。从结构设计逻辑来看，采用外转子布局的核心考量，是让转子外壳直接嵌套在定子外侧，转动惯量匹配航模螺旋桨的负载特性，同时定子绕组的散热路径可以直接通过端盖的镂空结构与外界空气接触，不需要额外加装复杂的散热结构，就能满足持续大油门工况下的温升控制要求。输出轴采用台阶式光轴设计，轴伸端的直径与长度匹配常规航模桨夹的安装尺寸，轴肩位置直接抵靠转子端盖的定位面，保证转动过程中轴系的同轴度，避免高速转动时出现动平衡超差引发的振动问题。端盖部分做了多组对称的三角形镂空设计，一方面是为了减轻整体重量，让功率重量比维持在较高水平，另一方面这些镂空开口可以形成转动时的导风通道，带动气流直接冲刷定子绕组的端部，带走绕组工作时产生的热量，同时镂空的边角都做了圆弧过渡，避免应力集中在高速转动时引发结构开裂。定子铁芯采用多槽斜槽结构，硅钢片叠压后固定在中心的安装基座上，基座的安装孔位匹配常规航模电机的安装跨距，安装时不需要额外制作转接件，就可以直接固定在航模的电机安装座上，安装边界的尺寸控制严格匹配行业通用的安装规范，替换同规格电机时不需要修改机身的安装结构。转子磁钢采用表贴式固定方式，磁钢与外壳内壁的配合公差控制在合理范围，配合耐高温粘接剂固定，避免高转速下磁钢出现甩脱的问题。外壳的散热鳍片沿着轴向排布，转动时可以进一步增加与空气的接触面积，强化散热效果，同时鳍片的高度不会超出电机的最大外圆轮廓，避免安装时与周边结构出现干涉。在结构细节处理上，出线端的位置预留了足够的走线空间，三相线的引出位置做了圆角防护，避免线材被外壳锐边割破绝缘层，端盖与中心基座的配合位置设置了定位止口，装配时可以快速保证同轴度，降低装配环节的调校难度。这类动力部件的设计核心，是在重量、强度、散热、输出性能几个维度找到平衡，既不能为了强度过度增加结构重量影响动力密度，也不能为了减重过度削减结构厚度导致高速转动时出现结构变形，每一处镂空、每一处壁厚的设计，都需要结合实际工况下的受力与散热需求做匹配，保证在全工况转速范围内都能稳定输出动力，不会出现结构共振、温升超标或者动平衡失准的问题。
