Pixhawk4飞控外壳结构三维设计

在多旋翼、固定翼等小型无人飞行器的航电系统搭建环节，飞控模块的安装适配一直是结构设计阶段需要重点考量的部分，这款Pixhawk4飞控的壳体结构模型，完全围绕实际装机的工程需求完成建模还原。从实际应用场景来看，该壳体作为飞控核心电路板的承载防护结构，需要同时满足机载安装固定、外部接口避让、散热空间预留、机载振动缓冲等多重工程要求，是无人机航电集成环节不可或缺的结构配件。

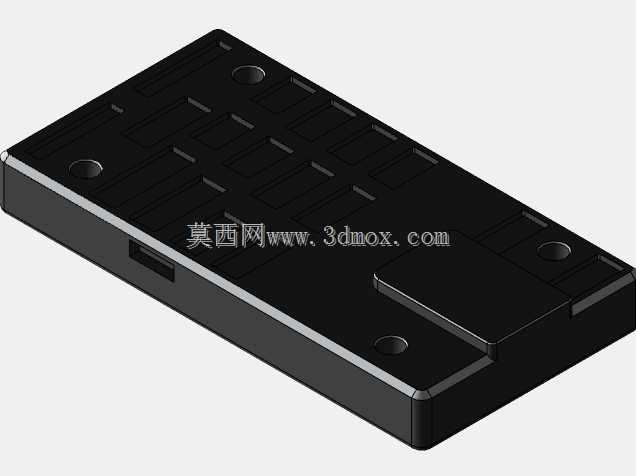

建模过程中优先还原了壳体的外部安装边界，四个角位的安装孔位完全匹配物理测量的实际尺寸，孔位间距公差控制在装机允许的范围内，可直接适配市面上主流的无人机航电安装架、减震台结构，不需要二次调整孔位坐标即可完成装配匹配。壳体表面的格栅开槽结构并非装饰性设计，而是对应飞控板上核心处理器、气压计等发热元件的散热区域，开槽的宽度、排布密度都参考了实际产品的散热需求，既保证壳体的结构强度，又能形成足够的空气流通通道，带走飞控长时间工作产生的积热，避免航电系统因过热出现工作异常。

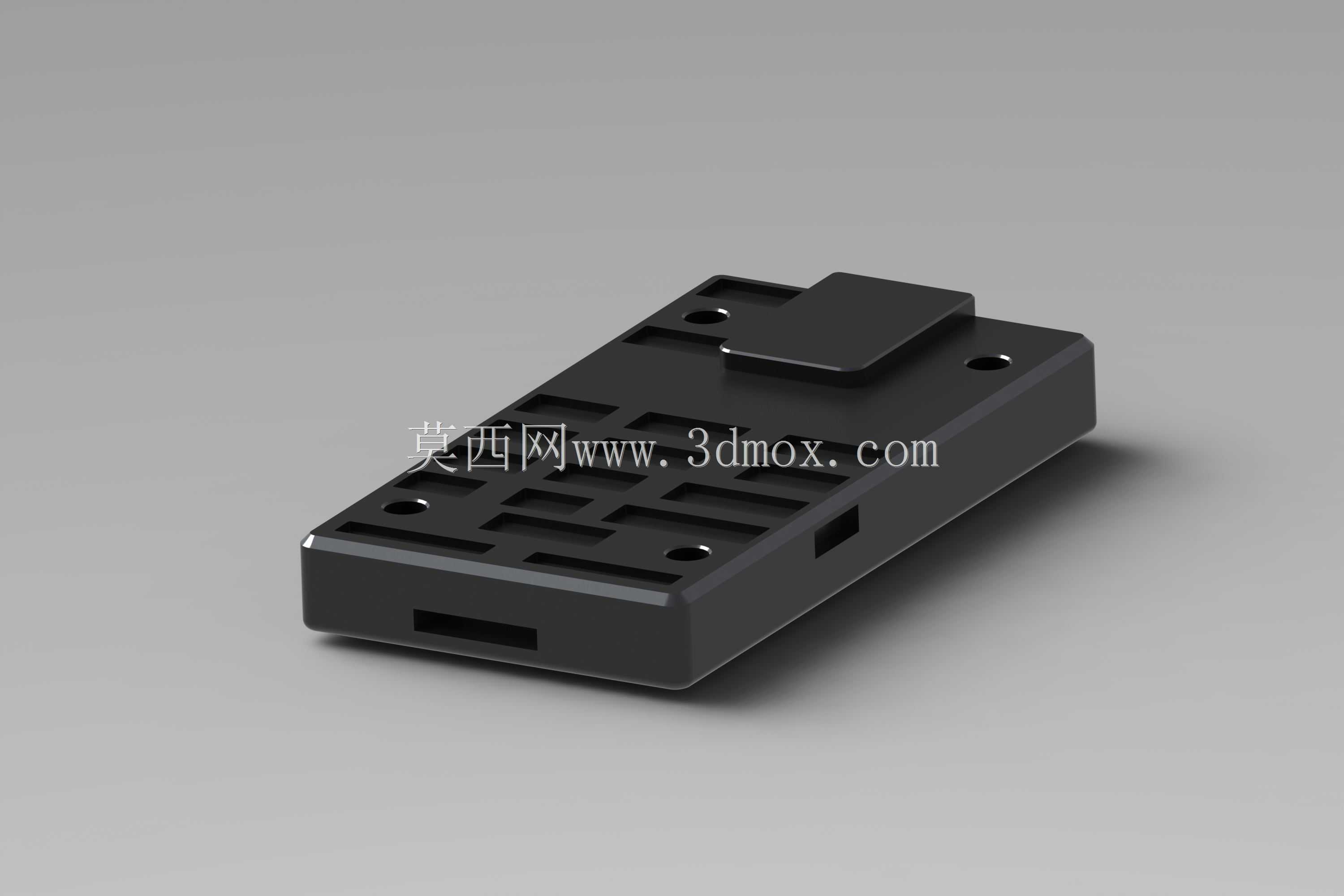

接口部分的避让设计完全贴合Pixhawk4飞控的实际外设接口布局，壳体侧边的开槽位置、开口尺寸精准对应GPS模块、数传电台、电调信号、电源模块等外接设备的插接端口，装机后不会出现接口被壳体遮挡、插头无法完全插入的问题，同时壳体边缘做了微小的倒角处理，避免装配时剐蹭线材绝缘层造成线路短路。壳体顶部的凸起定位结构，是为了匹配飞控板上的存储模块、状态指示灯区域预留的空间，既可以对内部电路板形成上下方向的限位，避免飞行过程中电路板在壳体内出现窜动，又不会遮挡状态指示灯的光线，方便地面调试时快速判断飞控的工作状态。

从设计思路来看，整个壳体的建模没有添加多余的装饰性特征，所有结构特征都服务于实际装机的功能需求：壳体的壁厚选取兼顾了轻量化与结构强度，不会给无人机增加不必要的起飞重量，同时在炸机、轻微碰撞的场景下能够为内部的飞控电路板提供足够的防护，避免核心航电部件直接受冲击损坏。端口之间的加强筋结构，提升了接口区域的结构强度，频繁插拔外接线材时不会出现壳体开裂、接口松脱的问题。底部的凹槽结构是为了适配减震海绵的粘贴位置，粘贴减震材料后不会出现壳体底部不平整、安装后倾斜的问题，保证飞控的安装角度与机身坐标系完全对齐，减少飞行调试时的加速度计、陀螺仪校准误差。
