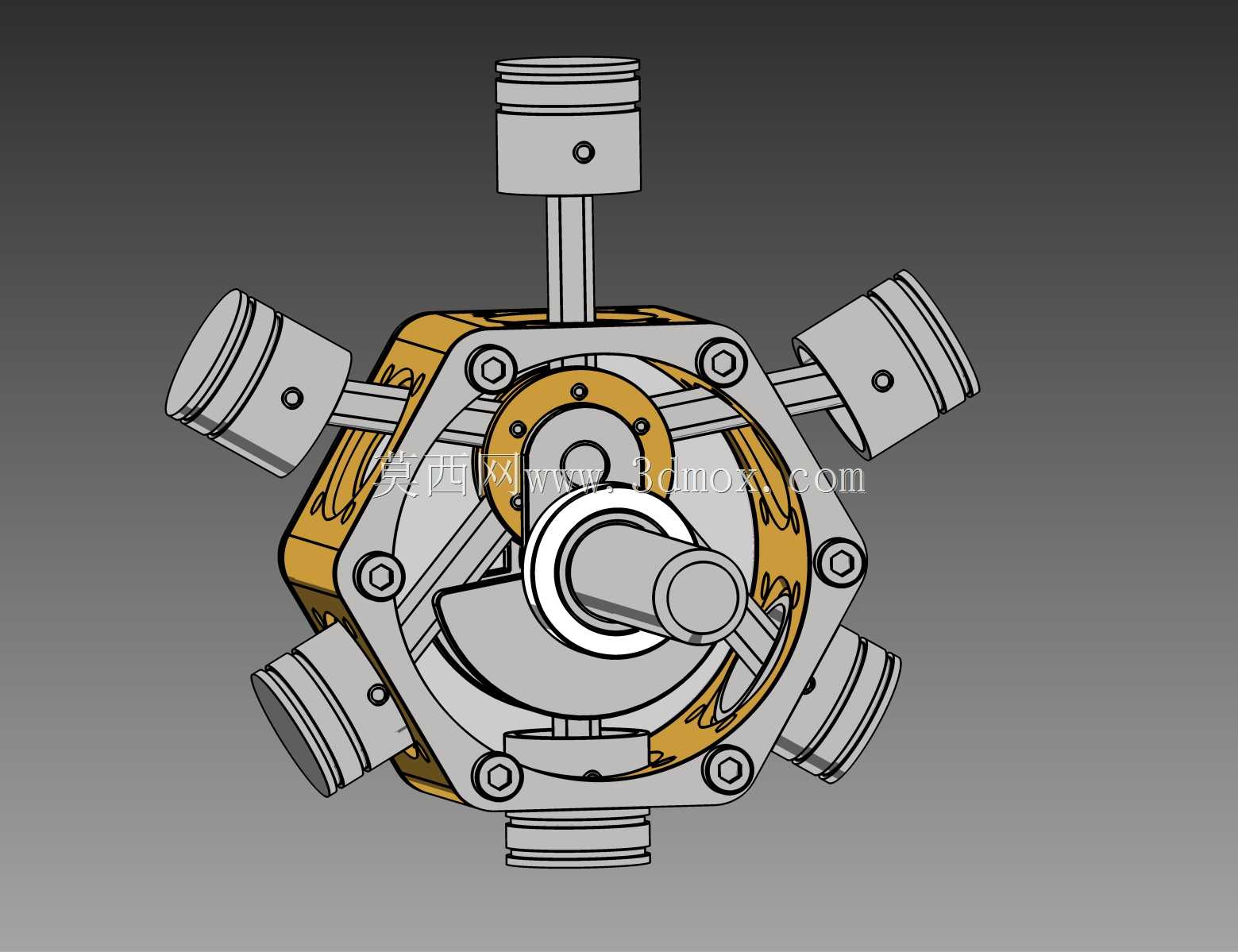

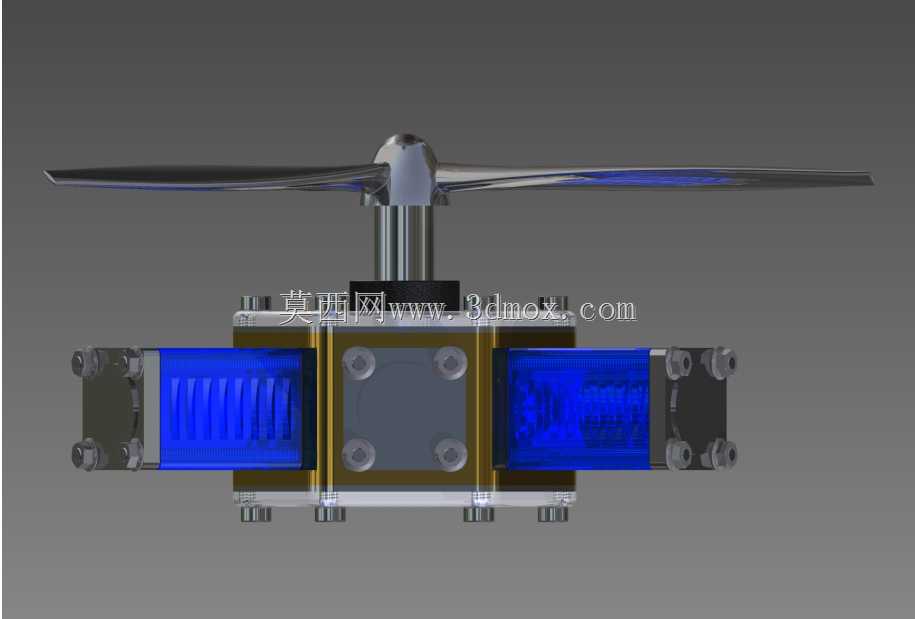

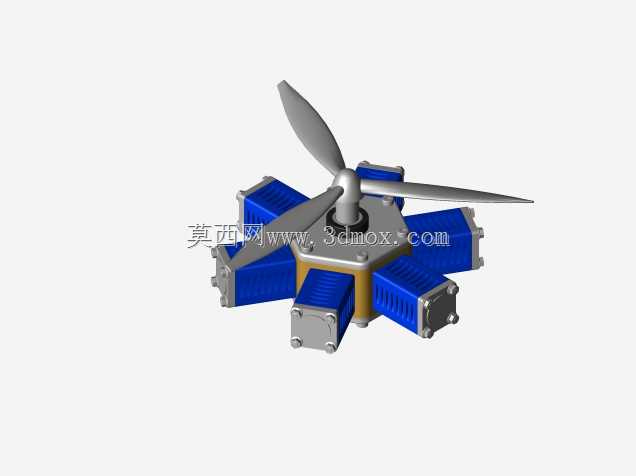

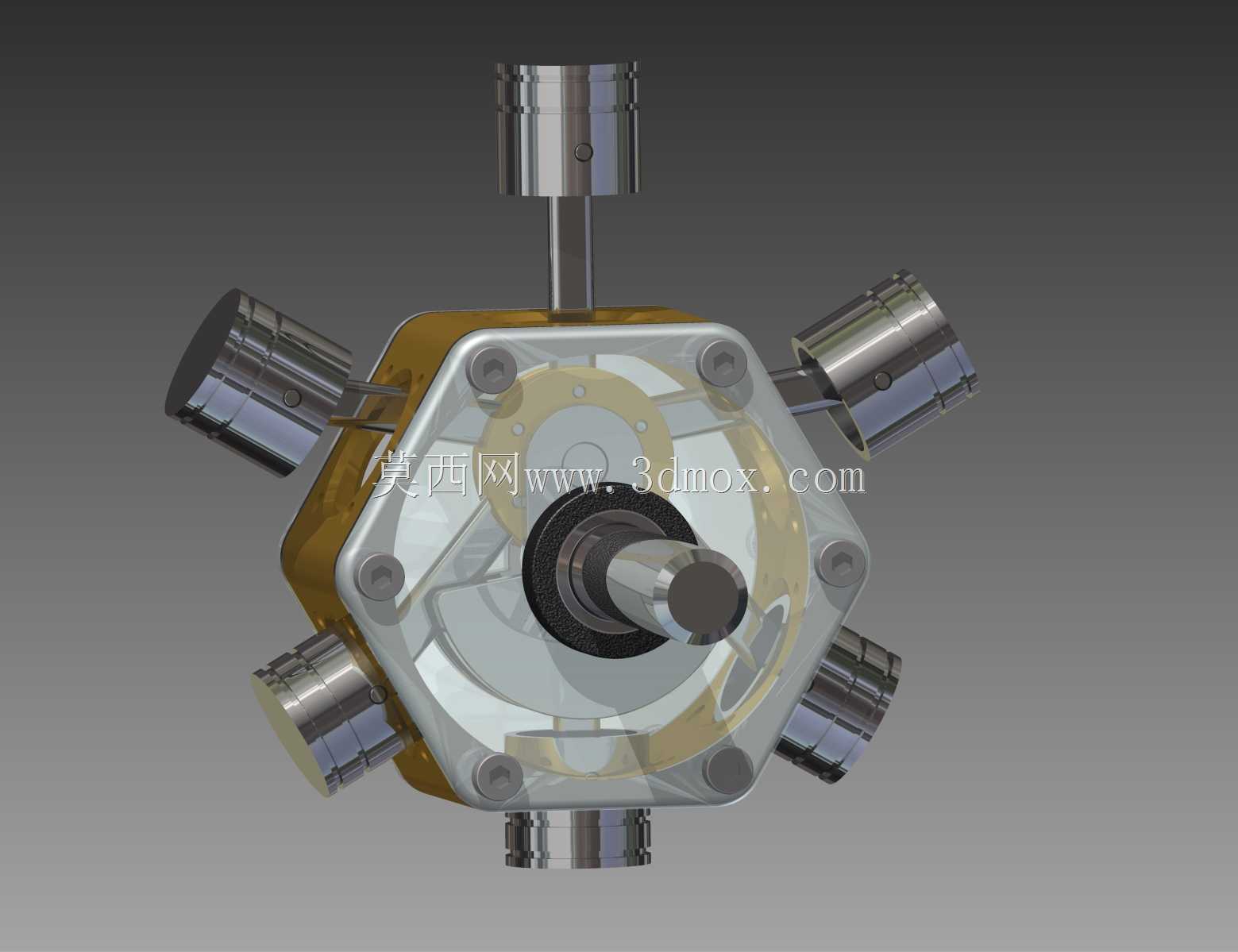

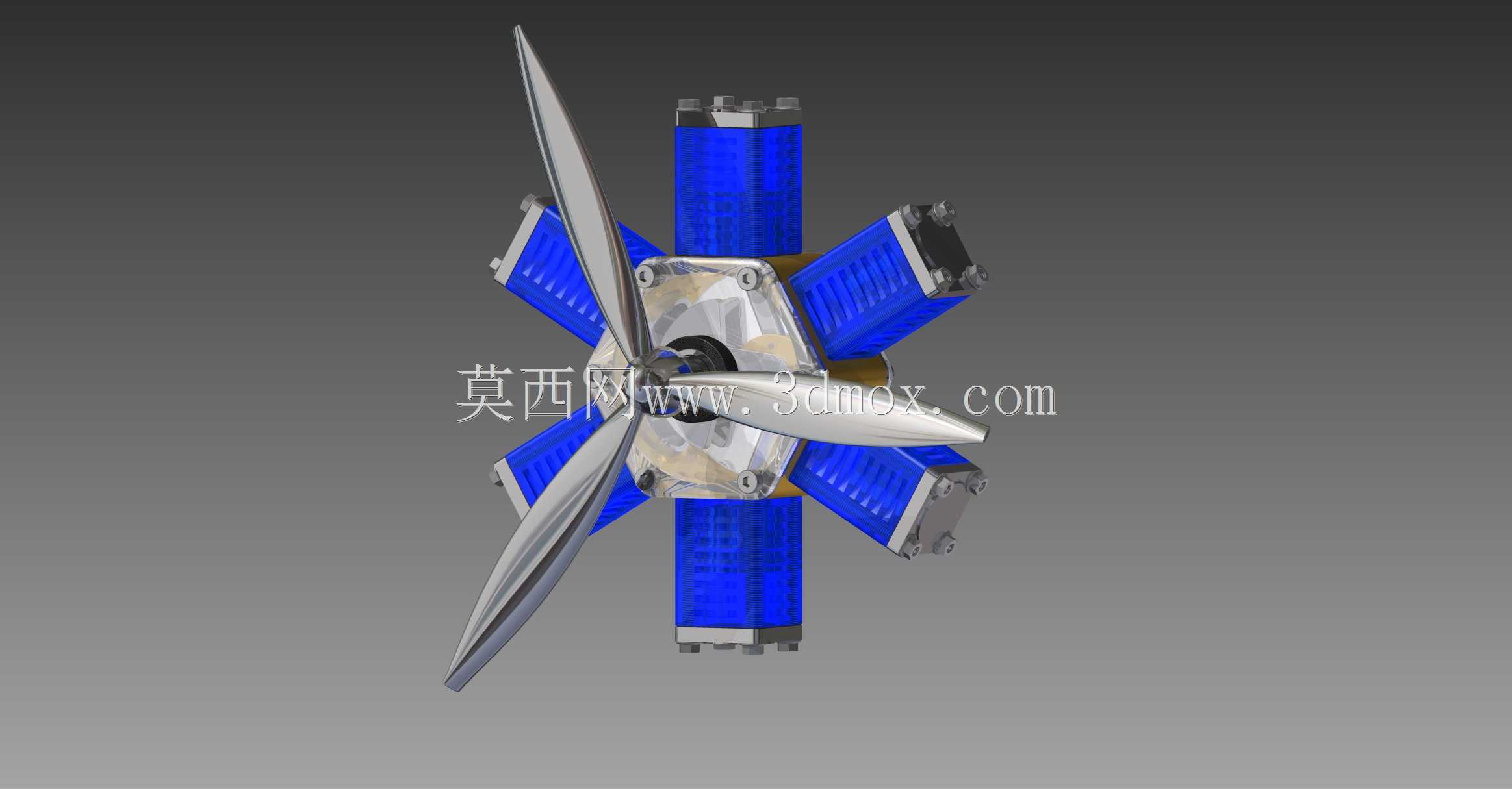

带螺旋桨的六缸径向动力装置结构

这类星型布局的六缸动力单元，早年广泛应用于轻型通航飞机、小型旋翼机的动力输出端，相比直列或V型动力布局，径向排布的缸体可以在更小的迎风截面下实现更大的排量输出，同时缸体均匀环绕曲轴箱布置的结构，能让曲轴运转时的受力更均衡，减少单侧偏磨带来的寿命损耗。这套结构的整体高度约12英寸，安装时需要匹配对应中心孔位的机架固定座，前端输出轴直接连接螺旋桨，不需要额外加装过长的传动转接结构，能有效降低动力传输路径上的功率损耗。从结构设计逻辑来看，六个缸体沿曲轴箱中心呈60度夹角均匀分布，每个缸体的散热面直接暴露在迎面气流中，即便在没有额外加装液冷散热管路的情况下，也能依靠飞行时的高速气流实现足够的散热效率，这也是早期轻型航空动力偏爱径向布局的核心原因之一。每个缸体的进排气结构都做了统一的模块化设计，单缸出现故障时可以单独拆解更换，不需要完全拆解整个动力单元，大幅降低了外场维护的难度。前端的螺旋桨采用三叶片布局，匹配该排量下的动力输出曲线，桨叶的安装角可以根据实际使用场景调整，适配不同起飞重量的载具需求。曲轴箱作为整个结构的核心承载部件，既要承接六个缸体往复运动产生的交变载荷，还要为前端螺旋桨提供稳定的输出支撑，设计时在缸体连接位置做了加强筋结构，避免长期交变载荷下出现连接位开裂的问题。这类小型径向动力单元除了航空场景外，也可改装用于小型气垫船、自制轻型动力载具的动力源，安装时需要注意预留缸体周围的散热空间，不能紧贴其他机载设备遮挡缸体散热面，同时要匹配对应扭矩范围的固定螺栓，避免运转时的振动导致连接松动。缸体的排布方式让整机的重心更靠近安装法兰面，能减少动力端伸出过长带来的重心偏移问题，提升载具整体的操控稳定性。
