星型航空活塞动力装置结构设计

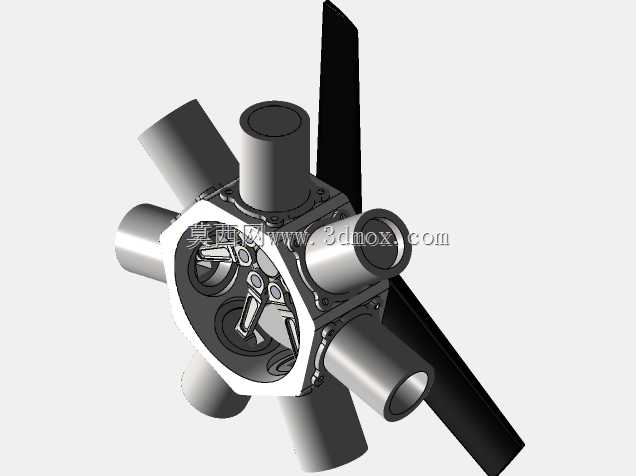

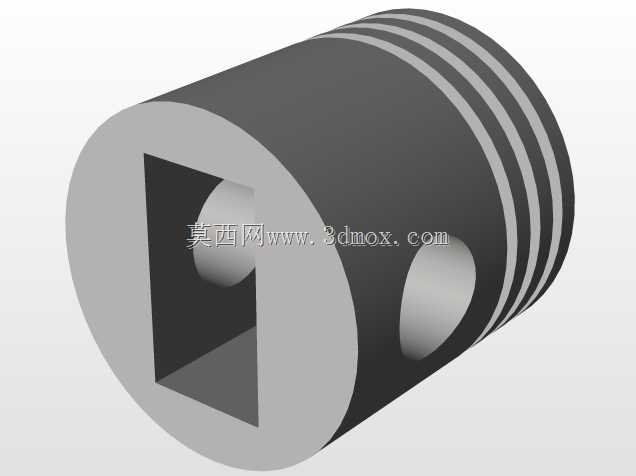

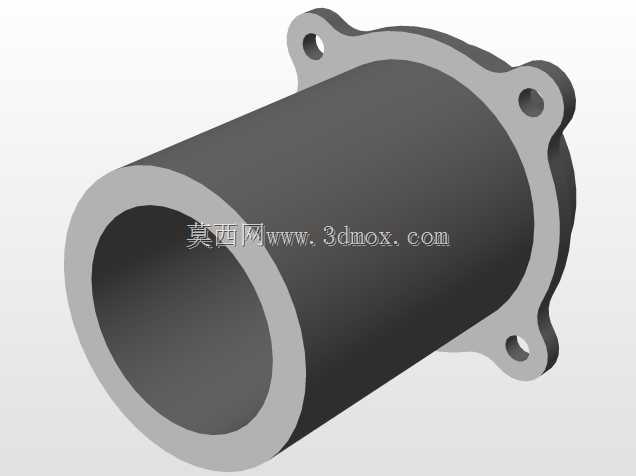

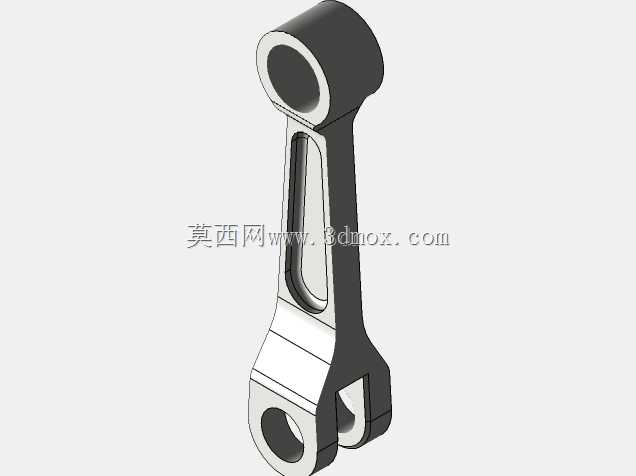

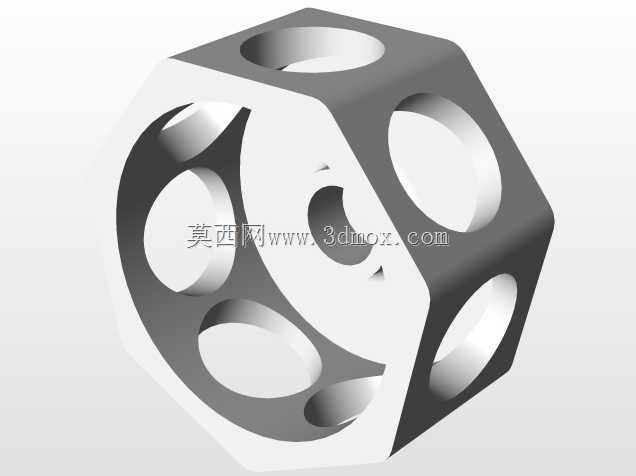

这款星型布局的活塞动力装置，核心应用场景集中在轻型通航飞机、复古特技飞行器以及小型无人动力伞的动力配套领域，区别于直列、V型活塞动力的排布逻辑，其采用多气缸围绕中心曲轴箱周向均匀分布的结构，能够在有限的径向空间内布置更大的总排量，同时保证整机质心完全落在动力输出轴的轴线上，大幅降低动力运转时的偏心振动，对于对配重平衡要求极高的航空载具来说，这种结构特性能够有效减少机身框架的振动疲劳载荷，提升飞行过程中的操控稳定性。从功能特性来看，周向排布的气缸能够让每一个缸体都直接接触迎面来流，在飞行状态下无需布置复杂的液冷散热管路，依靠空气对流即可完成缸体散热，既降低了动力系统的自重，也减少了冷却系统故障带来的动力失效风险，配套的前置螺旋桨直接与曲轴输出端连接，省去了额外的减速传动结构，动力传递路径更短，传动损耗更低。设计过程中，中心曲轴箱采用分体式拼接结构，将曲轴连杆机构完全封闭在箱体内，每个气缸与曲轴箱的连接法兰面都做了同轴度定位设计，保证七个气缸的安装轴线全部交汇于曲轴的回转中心，避免连杆运转过程中出现偏磨；气缸外壁布置有环形散热鳍片，鳍片的厚度、间距根据不同缸体位置的来流风速做了差异化调整，保证各个气缸工作温度保持在合理区间，不会出现局部过热的问题。安装边界方面，整机径向最大尺寸由最外侧气缸的端面决定，轴向尺寸从螺旋桨安装面到曲轴箱后端安装面的距离控制紧凑，后端的安装法兰预留了标准的机架连接孔位，能够直接匹配轻型飞机的发动机安装架，不需要额外设计转接支架；曲轴输出端的锥面配合定位结构，能够保证螺旋桨安装后的同轴度，避免高速旋转时出现动平衡超差的问题。日常维护场景下，这种星型结构的火花塞、气门组件都布置在气缸外侧，地勤人员不需要拆解大量外围结构即可完成检查更换，相比埋入式布局的液冷发动机，维护可达性更优，非常适合通航领域高频次的快速检修需求。在建模过程中，每一处连杆与曲轴的配合间隙、活塞与缸壁的配合公差都按照实际航空活塞发动机的设计标准做了还原，气缸固定螺栓的排布位置、密封槽的结构尺寸也完全符合实际装配要求，既可以作为航空动力结构教学的演示模型，也能够为小型通航动力的改装设计提供结构参考。
