管架式混合动力小型越野代步车结构设计

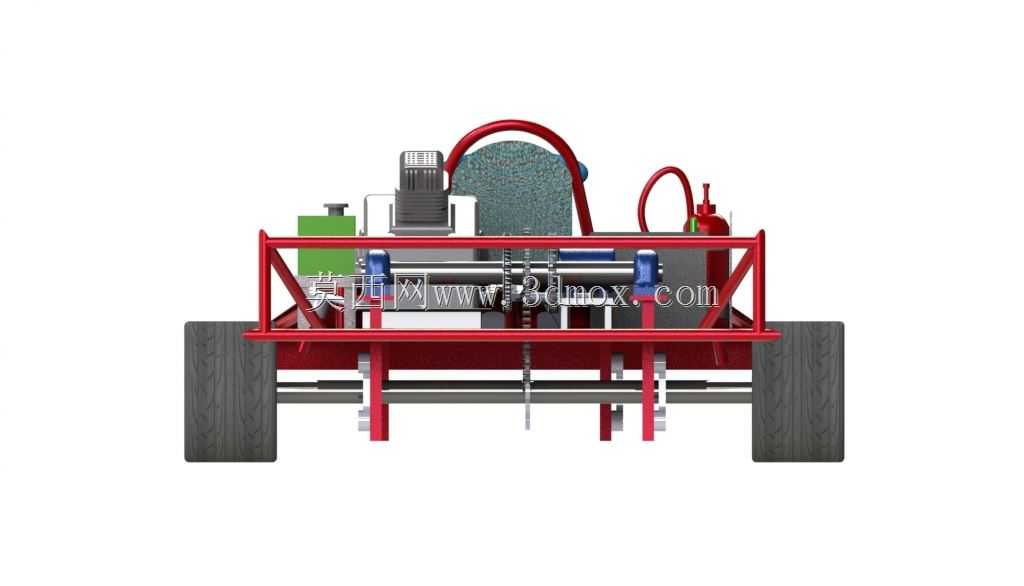

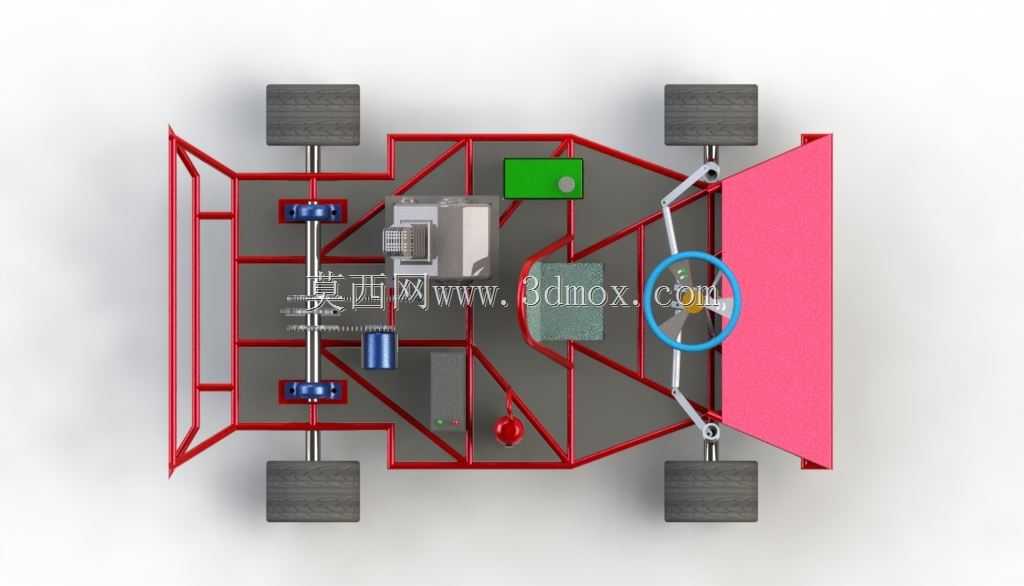

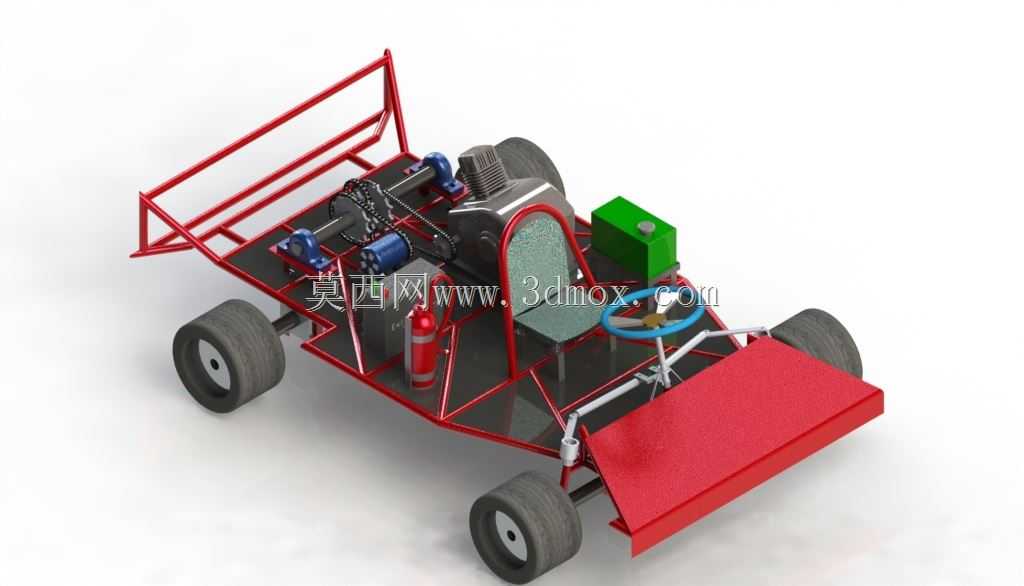

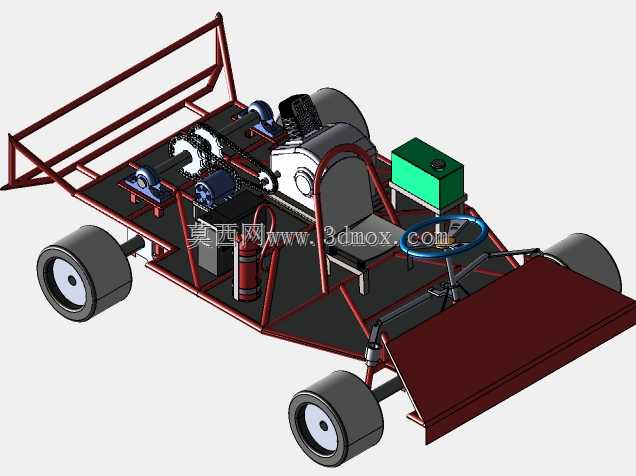

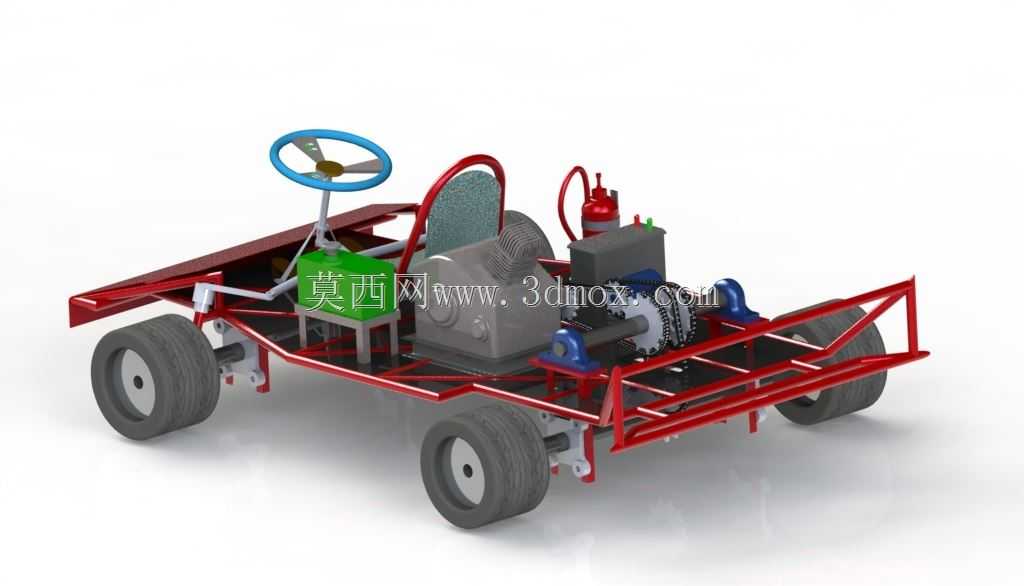

这款小型越野代步车采用外露管架式车身结构，整体布局围绕非铺装路面短途通行需求设计，车架主体采用圆形钢管弯折焊接成型，省去了外覆盖件的冗余重量，既方便日常检修动力部件，也能在复杂路况下提供足够的抗扭刚度，应对颠簸路面带来的车架形变应力。从结构布局来看，动力单元布置在驾驶座后侧区域，预留了双动力源的安装空间，可同时兼容燃油动力单元与电力驱动单元的安装位，传动系统通过链传动结构将动力输出至后轮，传动路径短，传动效率损失小，适合小扭矩低速通行的使用场景。车头位置设置了倾斜式前置挡板，既可以阻挡行驶过程中飞溅的泥水、碎石触及转向操纵结构，也能在低速碰撞时提供初步的缓冲防护，挡板通过铰接支架与车架前横梁连接，可根据使用需求调整倾斜角度，适配不同的通行场景。转向系统采用中置方向盘布局，转向柱直接连接转向拉杆结构，转向比设定偏大，操作时不需要大幅度打方向即可完成转向动作，适配狭小场地内的灵活转向需求。驾驶区域设置了单座成型座椅，座椅靠背采用曲面支撑结构，可在颠簸行驶时为驾乘人员提供足够的腰部支撑，座椅旁侧预留了灭火器安装位，符合小型机动车辆的安全配置要求，侧方的操纵杆件直接外露，方便快速调试离合、制动的拉线行程。行走系统采用小直径宽幅越野轮胎，搭配钢制轮毂，轮胎接地面积大，在松软土路、草地等非铺装路面可以提供足够的抓地力，轮距设定经过匹配，整车重心偏低，侧倾阈值较高，在坡路行驶时不易发生侧翻。车架后侧设置了简易防滚架结构，向上延伸至驾乘人员头部上方，在车辆发生倾翻时可以形成有效的生存空间，避免驾乘人员直接受到撞击。整车的安装边界充分考虑了小型化需求，整体尺寸紧凑，不需要占用过大的停放空间，既可以作为园区、景区内的短途接驳代步工具，也可作为小型越野娱乐设备使用，各部件的安装位均预留了足够的拆装操作空间，日常维护时不需要拆解大量结构即可完成动力部件、传动部件的检修更换，线束与管路沿钢管车架排布，通过扎带固定，走线清晰，避免了行驶过程中线管晃动磨损带来的故障隐患。制动系统采用拉线式鼓刹结构，结构简单可靠，维护成本低，适配这类低速小型车辆的制动需求，油门踏板与制动踏板布置在驾驶位前方，间距符合人体工程学设定，长时间操作不易产生疲劳。
