RC航模FT系列动力安装承载吊舱

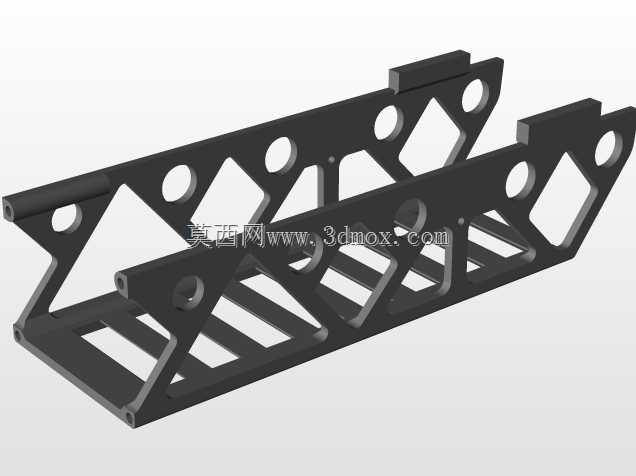

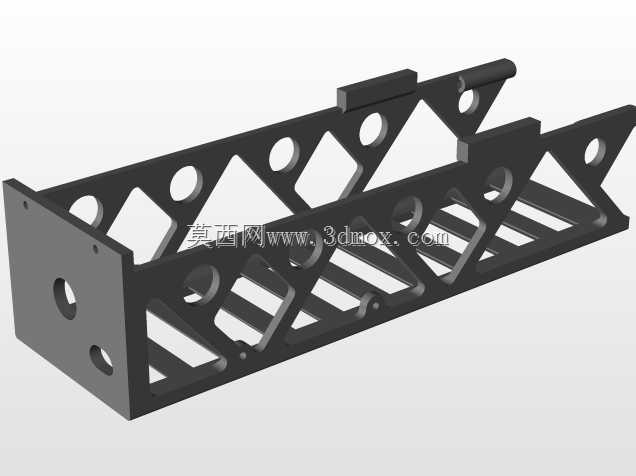

这款动力吊舱是针对FT系列固定翼航模设计的动力系统承载构件，主要应用于电动遥控航模的动力段安装场景，用来替代传统木质或层板切割的动力安装座，适配3D打印制作的小比例航模装机需求。从实际装机使用的角度看，这类吊舱需要同时承担动力单元的固定、飞行过程中的载荷传递、布线规整三个核心作用，设计时首先要考虑的是安装边界的匹配性：吊舱前端预留的动力安装孔位对应常见的外转子无刷电机安装孔距，两侧的连接凸台直接卡入FT机型机身前端的卡槽，不需要额外制作连接角码，装机时可以直接涂泡沫胶粘接固定，大幅缩短航模组装的工时。结构设计上采用了桁架式镂空构型，所有的承力筋条都沿着飞行时的受力方向布置，纵向的主承力梁从前端电机安装位一直延伸到后部与机身连接的端面，横向加设的三角加强筋用来分散电机运转时产生的振动载荷，避免长时间飞行后连接位置出现疲劳开裂。镂空的菱形、圆形开孔一方面是为了尽可能降低构件自身重量，对于起飞重量普遍在几百克的小型航模来说，每减少一克无效重量都能提升飞行的机动性与续航表现，另一方面这些开孔也可以作为动力线、舵机线的走线通道，把杂乱的线材收纳在吊舱内部，减少飞行时的风阻，也避免线材被螺旋桨气流吹动干扰舵面动作。吊舱侧面预留的多个圆形通孔是用来配合扎带固定电调的，电调工作时产生的热量可以通过这些镂空位置快速散出，避免密闭空间里电调过热触发保护。尺寸设计上严格匹配FT系列航模的机身前端截面宽度，安装后吊舱外表面与机身蒙皮齐平，不会出现突出的台阶打乱机身气流，底部的格栅结构既可以提升整体的抗扭刚度，也能在炸机时通过局部形变吸收一部分冲击能量，避免冲击力直接传递到机身主体造成泡沫机身断裂。和传统的层板动力座相比，这种一体化桁架结构的吊舱不需要切割、打磨、拼接多个零件，打印完成后去掉支撑就可以直接装机，零件的一致性更好，不会出现手工切割导致的安装孔位偏差，对于批量制作航模或者炸机后快速更换配件的玩家来说，适配性更强。设计时也考虑了不同动力配置的兼容性，吊舱内部的空腔尺寸可以容纳常见的20-40A量级航模电调，前端的安装面可以适配22系列、23系列的外转子无刷电机，不需要额外修改结构就能覆盖FT系列多数小型固定翼航模的动力安装需求。
